Java EE课程设计

这是本学期的Java EE课程设计。通过答辩后整理的。



选题：基于SSM的超市销售系统


1、问题描述
模拟超市实际进销存（进货、销售、存储）情况。
商品信息：商品编号，生产时间，进货时间，保质期等。
进货信息：生产厂家，数量，进价等情况。
存储信息：总量，销售量，存储时间，保质期等。
销售小票信息：货号、货名、销售价格、数量、销售总金额、实收金额、找零、积分等。

2、功能要求
（1）能够从多厂家进货。
（2）能够合理存储。
（3）显示销售情况。
（4）能够监控保质期，数量过少预警。
（5）具有退货、换货等功能。

3、问题的解决方案
根据系统功能要求，可以将问题解决分为以下步骤：
（1）应用系统分析，建立该系统的功能模块框图以及界面的组织和设计；
（2）分析系统中的各个实体及它们之间的关系；
（3）根据问题描述，设计系统的类层次；
（4）完成类层次中各个类的描述；
（5）完成类中各个方法的定义；
（6）完成系统的应用模块；
（7）功能调试；
（8）完成系统总结报告。



1.运行环境：

操作系统：windows10 中文版, 16G内存

客户端：桌面版Google Chrome

数据库：MySQL 5，或MySQL 8

IDE：Eclipse for Java EE, 或IDEA

JDK：JDK 8





2.运行界面与功能示意：

主要功能分作3个页面：欢迎页面、登录页面、主页面。





2.1 欢迎页面：

欢迎页面index.html，是一个非常简单的静态页面，用于快速响应、引导用户登录。

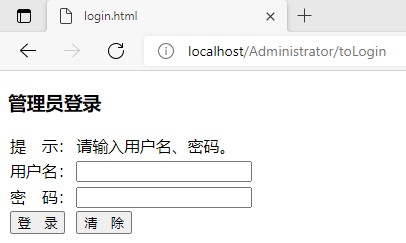

2.2 登录页面：

登录页面login.html，是一个表单，用于提交用户名、密码。

采用简洁的风格、利于快速响应。而没有使用花里胡哨的皮肤、背景、图形化按钮。



2.3 主页面：

主页面有菜单栏、以及菜单对应的嵌入式页面。

功能分作6个菜单项：销售记录、商品信息、进货记录、仓储查询、会员管理、用户管理。

同样采用简洁风格。主页面使用了iframe，点击菜单后，内容页面显示在iframe.







3.详细设计

3.1 数据库设计

数据库、数据表在MySQL Workbench中的结构如下。

仅利用了数据表Tables，暂时没有使用到Views, Functions, Stored Procedures。

数据表依次是administrators用户表, commodities商品表, consumer会员表, purchase进货订单表, sale售货订单表, saleitem售货订单商品表。

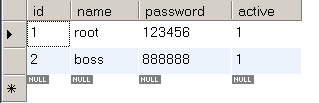

3.1.1 administrators用户表

各字段依次是ID，用户名，密码，是否激活



创建表的SQL语句为：

CREATE TABLE `administrators` (
  `id` int(11) NOT NULL AUTO_INCREMENT,
  `name` varchar(45) NOT NULL,
  `password` varchar(45) NOT NULL,
  `active` tinyint(1) NOT NULL,
  PRIMARY KEY (`id`),
  UNIQUE KEY `name_UNIQUE` (`name`)
) ENGINE=InnoDB AUTO_INCREMENT=3 DEFAULT CHARSET=utf8



3.1.2 commodities商品表：

各字段依次是ID，条码，商品名，描述，供应商，进价，售价，生产日期，进货日期，过期日期。





创建表的SQL语句为：

CREATE TABLE `commodities` (
  `id` int(11) NOT NULL AUTO_INCREMENT,
  `barcode` varchar(45) NOT NULL,
  `name` varchar(45) NOT NULL,
  `description` varchar(90) NOT NULL,
  `supplier` varchar(45) NOT NULL,
  `cost` double NOT NULL,
  `price` double NOT NULL,
  `producedate` date NOT NULL,
  `arrivedate` date NOT NULL,
  `expiredate` date NOT NULL,
  PRIMARY KEY (`id`),
  UNIQUE KEY `barcode_UNIQUE` (`barcode`)
) ENGINE=InnoDB AUTO_INCREMENT=16 DEFAULT CHARSET=utf8





3.1.3 purchase进货订单表

各字段依次是ID，商品ID，进货量，进货日期，总货值，订单号，供应商，备注。







创建表的SQL语句为：

注意到这个表中，商品ID字段是外键，所以本表依赖于commodities表；

另外，总货值，订单号，供应商，备注字段的默认值是NULL。

CREATE TABLE `purchase` (
  `id` int(11) NOT NULL AUTO_INCREMENT,
  `commodityid` int(11) NOT NULL,
  `quantity` double NOT NULL,
  `date` date NOT NULL,
  `amount` double DEFAULT NULL,
  `po` varchar(45) DEFAULT NULL,
  `supplier` varchar(45) DEFAULT NULL,
  `remark` varchar(90) DEFAULT NULL,
  PRIMARY KEY (`id`),
  KEY `commodityid_idx` (`commodityid`),
  CONSTRAINT `commodityid` FOREIGN KEY (`commodityid`) REFERENCES `commodities` (`id`) ON DELETE NO ACTION ON UPDATE NO ACTION
) ENGINE=InnoDB AUTO_INCREMENT=18 DEFAULT CHARSET=utf8

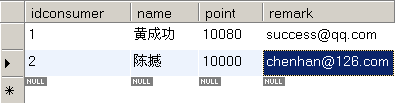

3.1.4 consumer会员表

各字段依次是ID，会员名字，会员积分，备注。





创建表的SQL语句为：

CREATE TABLE `consumer` (
  `idconsumer` varchar(45) NOT NULL,
  `name` varchar(45) NOT NULL,
  `point` double NOT NULL DEFAULT '0',
  `remark` varchar(90) DEFAULT NULL,
  PRIMARY KEY (`idconsumer`)
) ENGINE=InnoDB DEFAULT CHARSET=utf8



3.1.5 sale销售订单表

各字段依次是ID，会员ID，累计积分，应收款，收款，找零，实收款，新增积分，交易时刻。





创建表的SQL语句为：

CREATE TABLE `sale` (
  `idsale` int(11) NOT NULL AUTO_INCREMENT,
  `idconsumer` varchar(45) DEFAULT NULL,
  `pointconsumer` double DEFAULT NULL,
  `sumAmount` double NOT NULL,
  `receivedmoney` double NOT NULL,
  `change` double NOT NULL,
  `income` double NOT NULL,
  `newpoint` double DEFAULT NULL,
  `datetime` datetime NOT NULL,
  PRIMARY KEY (`idsale`)
) ENGINE=InnoDB AUTO_INCREMENT=11 DEFAULT CHARSET=utf8





3.1.6 saleitem销售订单商品列表

各字段依次是ID，销售订单ID，商品ID，销售单价，销售数量，金额小计。









创建表的SQL语句为：

注意到这个表中，商品ID字段、销售订单ID字段是外键；

另外，本表的ID使用长整型bigint(20)。

CREATE TABLE `saleitem` (
  `id` bigint(20) NOT NULL AUTO_INCREMENT,
  `idsale` int(11) NOT NULL,
  `idcommodity` int(11) NOT NULL,
  `unitprice` double NOT NULL,
  `quantity` double NOT NULL,
  `amount` double NOT NULL,
  PRIMARY KEY (`id`),
  KEY `idsale_idx` (`idsale`),
  KEY `idcommodity_idx` (`idcommodity`),
  CONSTRAINT `idcommodity` FOREIGN KEY (`idcommodity`) REFERENCES `commodities` (`id`) ON DELETE NO ACTION ON UPDATE NO ACTION,
  CONSTRAINT `idsale` FOREIGN KEY (`idsale`) REFERENCES `sale` (`idsale`) ON DELETE NO ACTION ON UPDATE NO ACTION
) ENGINE=InnoDB AUTO_INCREMENT=18 DEFAULT CHARSET=utf8





 3.2 前端设计

前端使用PC机浏览器，便于展示大量信息，也便于键盘、扫描枪扫描商品条码。

浏览器使用Google Chrome，它的调试能力强，较少出现奇怪行为。

由于美工方面是弱项，所以前端技术较多使用HTML， JavaScript 及 AJAX实现基本功能；而较少使用CSS去美化效果。





3.3 后端设计

构建工具采用maven。

后端采用SpringBoot + SpringMVC + MyBatis。

网页模板采用thymeleaf。

日志采用log4j。







4.项目文件组织结构：

本项目是基于Maven、SpringBoot、Mybatis的Web项目。



4.1 项目文件：

https://files.cnblogs.com/files/blogs/668053/market.zip

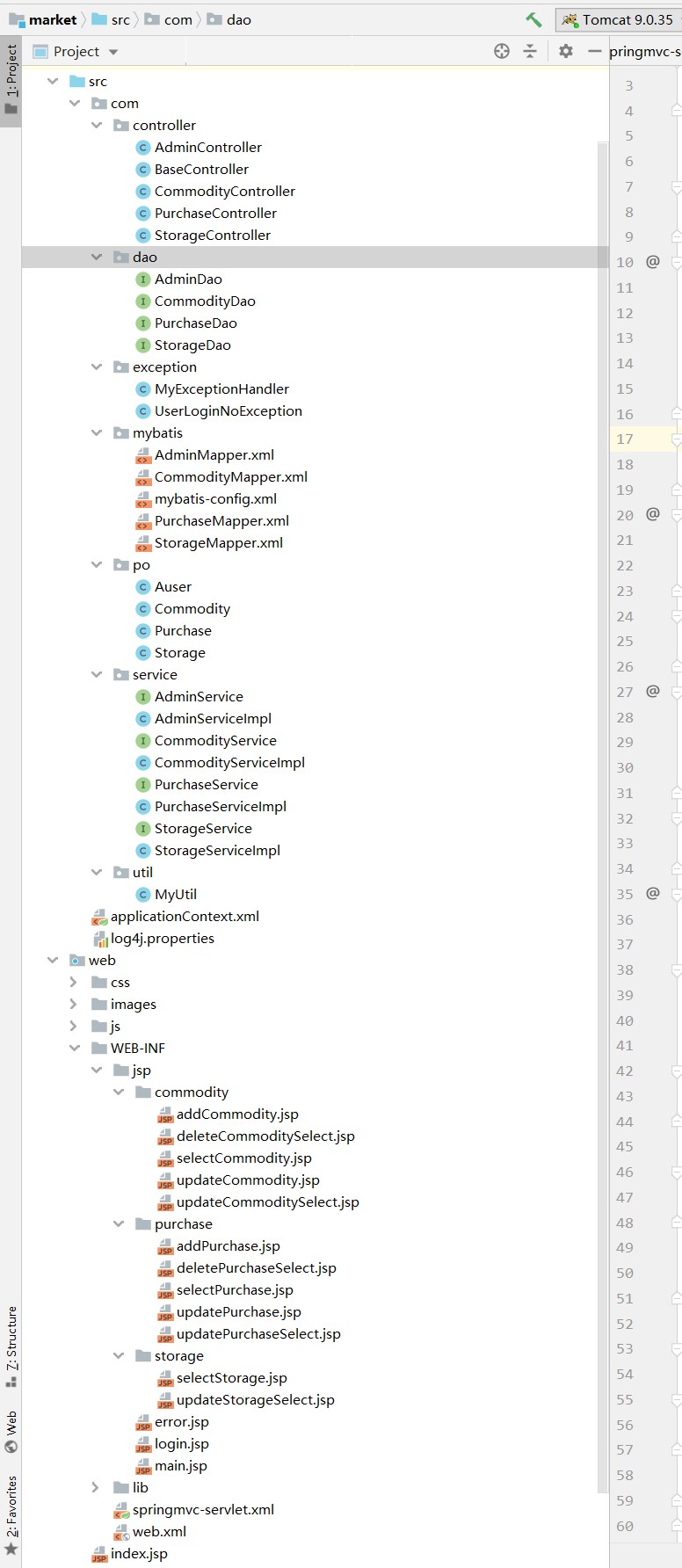

4.2 项目文件的组织结构

如下图（图4-1，以实际项目文件为准）：



项目结构图（图4-1）

 4.3 SSM框架整合所需的JAR包

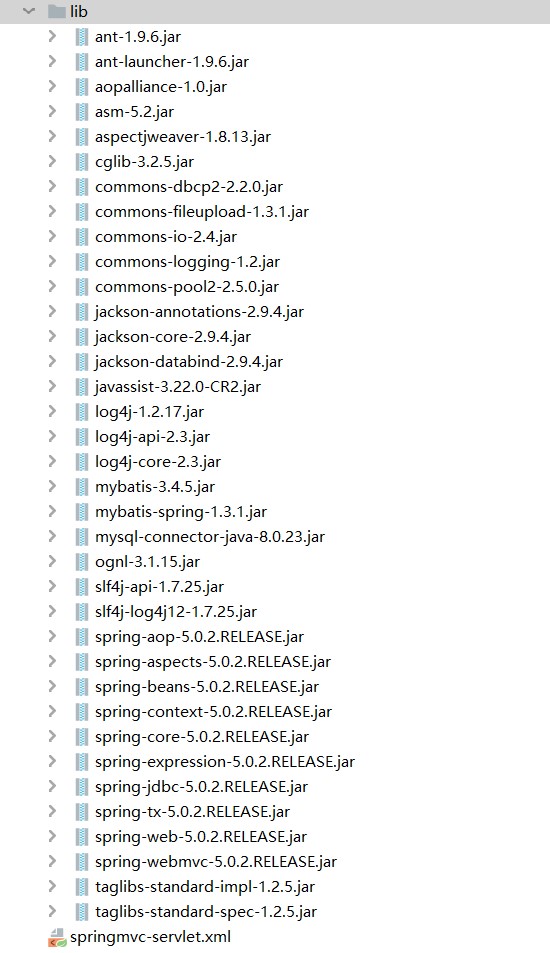

如下图（图4-2，以实际项目文件为准）：

SSM框架整合所需的JAR包（图4-2）

5.运行过程解说：

5.1 启动程序

EclipseIDE中，右键项目，选择run as Springboot.

IDEA中，右键MarketApplication.java，选择运行main()方法。

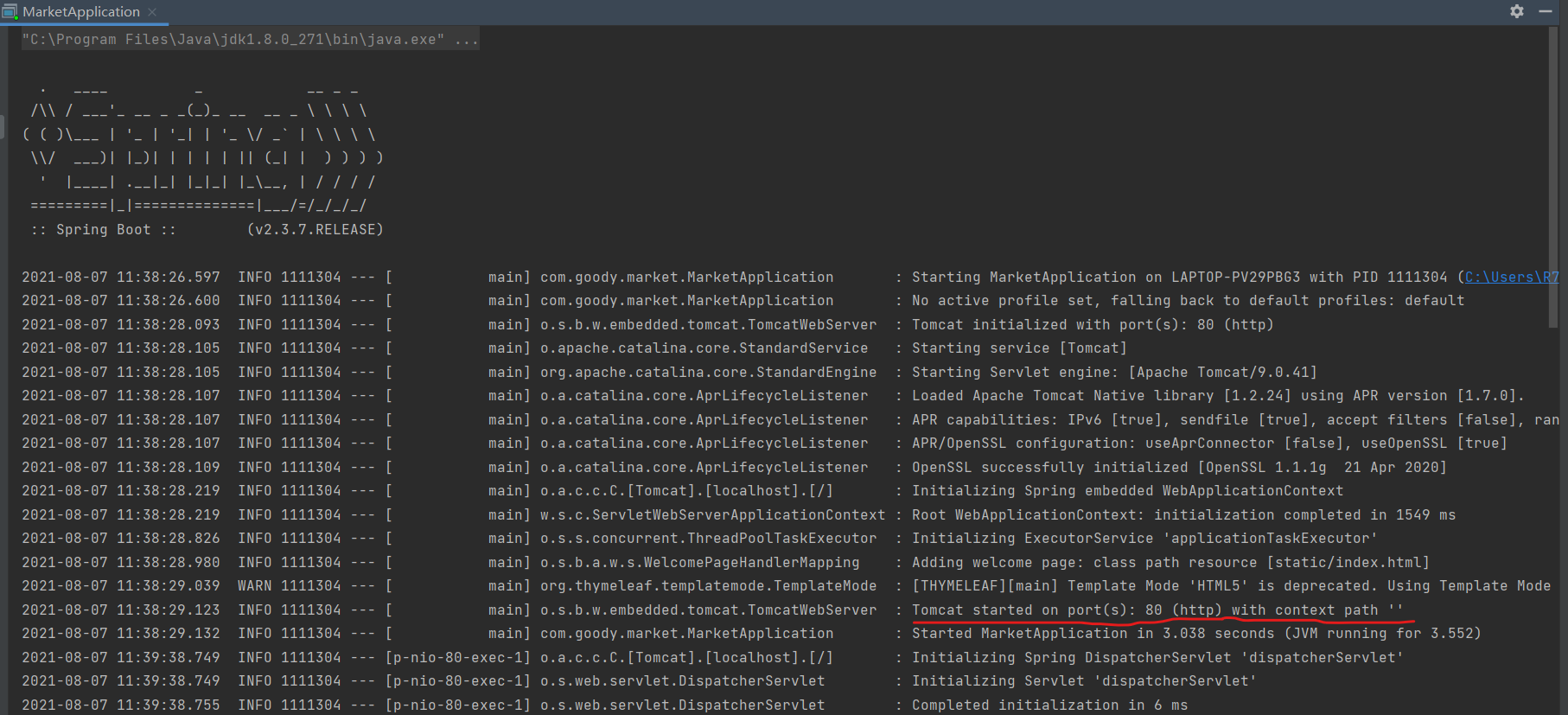

IDEA 2021.1版启动结果如下：



 注意到上图中提示：Tomcat started on port(s): 80 (http) with context path ''，表示在浏览器输入localhost就可以进入欢迎页。

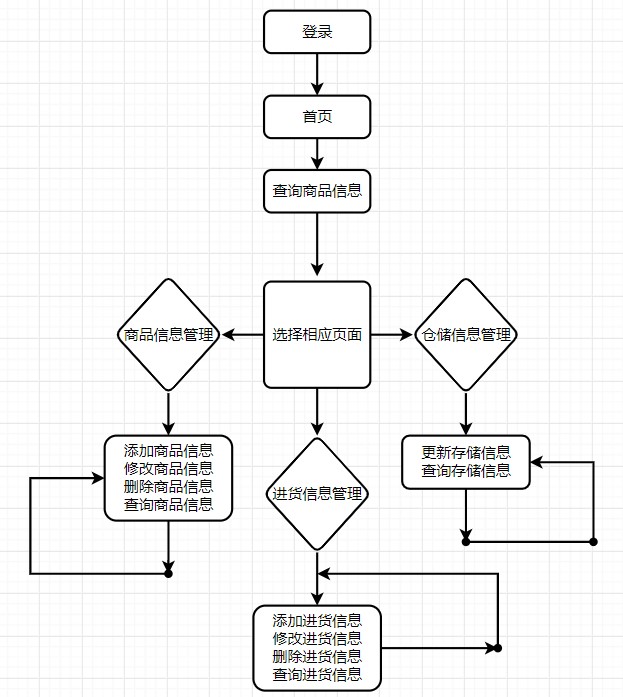

 5.2 程序运行流程图

如下图(图5-1)：

主流程图（图5-1）



5.3 功能页面截图

5.3.1 销售记录菜单：





其中，”添加销售记录“是作为新页面显示的，在等待客户付款的同时，可以输入新的销售订单。

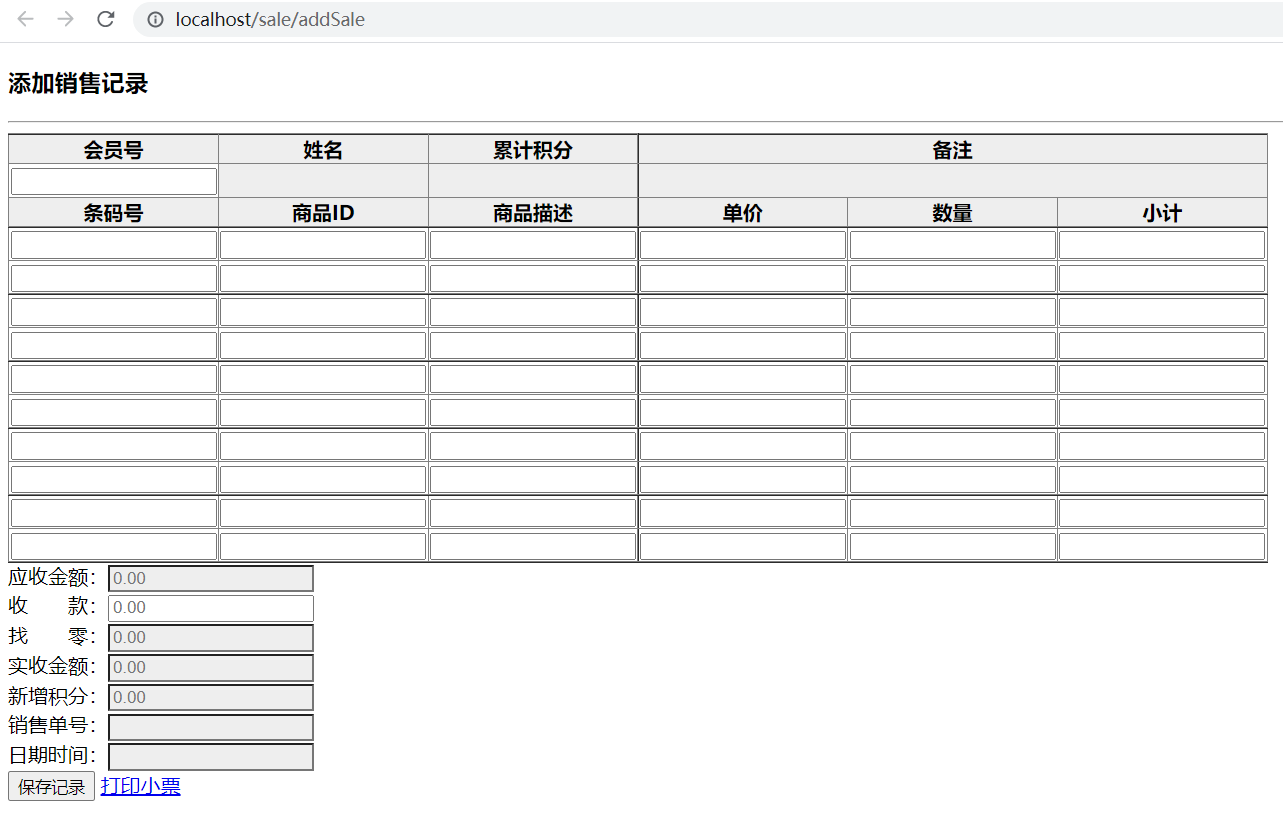

下面展示”添加销售记录“页面。





5.3.2 商品信息菜单

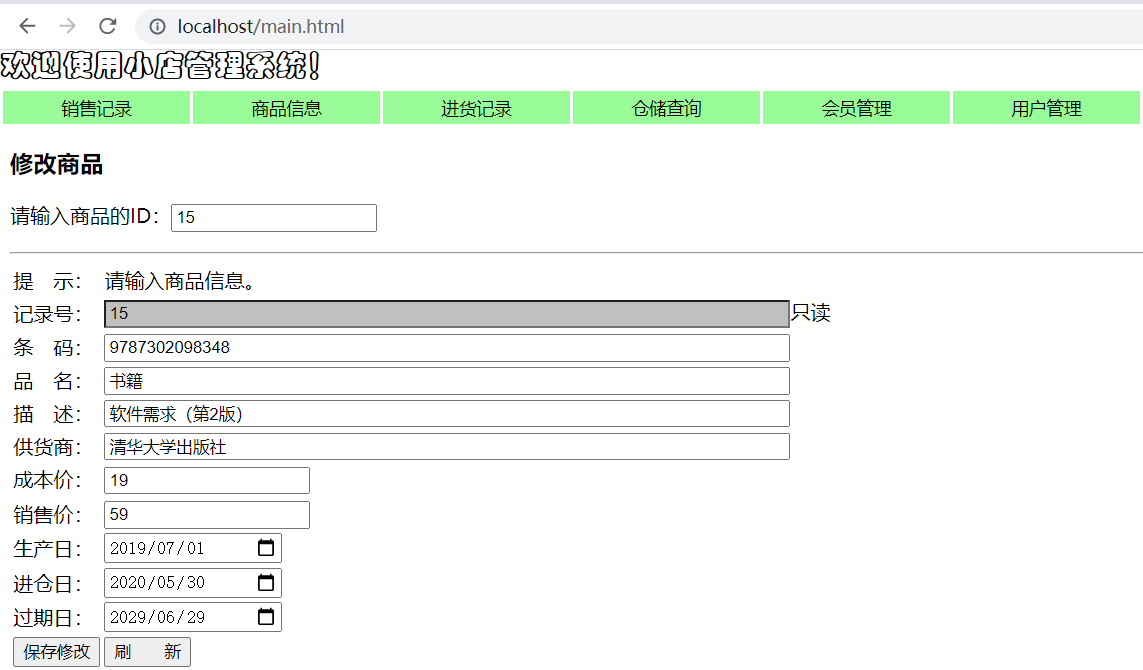

其中，”修改商品信息“略微麻烦些，使用AJAX与后端交互。

下面展示”修改商品信息“子菜单。







5.3.3 进货记录菜单







进货信息的”商品“必须是商品列表中已经添加的商品。

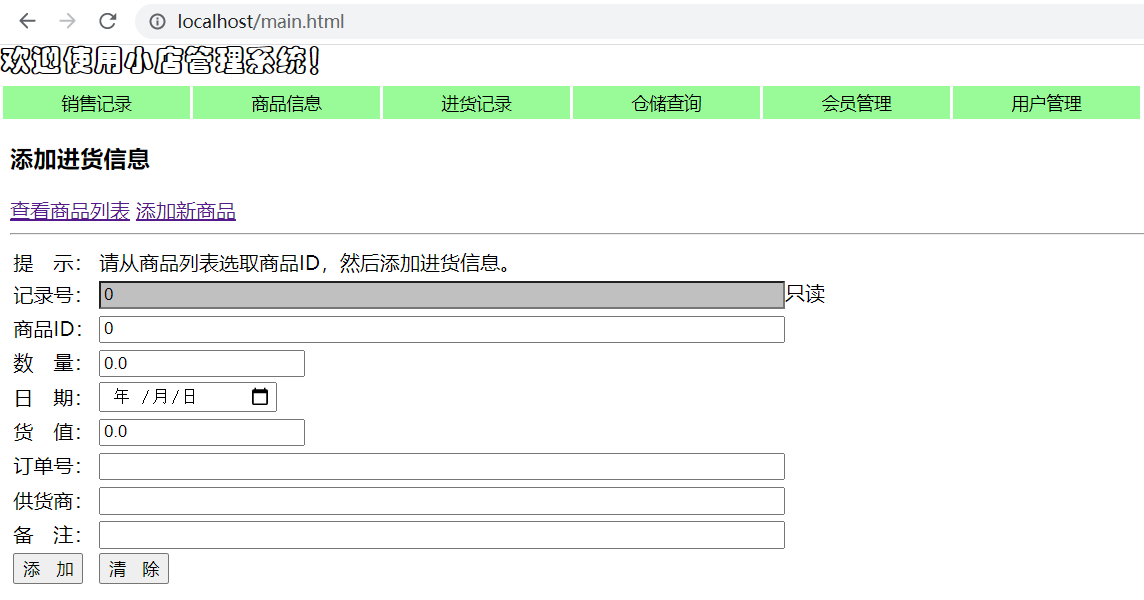

下面展示”添加进货信息“子菜单。







5.3.4 仓储查询菜单

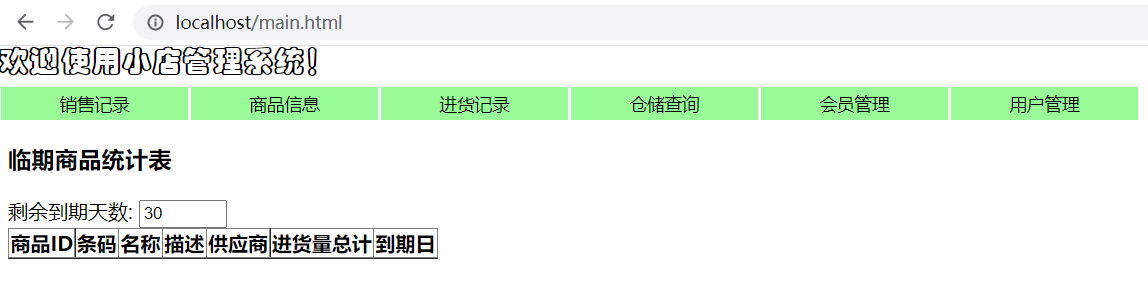

下面展示”临期商品“子菜单。







5.3.5 会员管理菜单

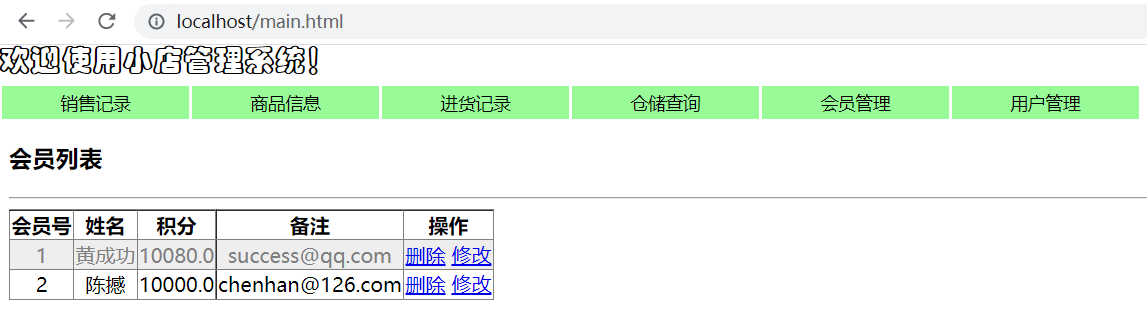

下面展示”会员列表“子菜单。

由于功能比较简单，所以把删除、修改、展示做到一起。



 5.3.6 用户管理菜单





















6.总结报告：

练习巩固了许多Java EE相关知识。

虽然看着好大一个项目，功能还很弱，界面也很丑，自家用用可以，还没有商业价值。

路漫漫其修远兮吾将上下而求索！





7.答辩问题：

每个同学只有十来分钟时间，两个问题。

问题1：请以SaleController控制器介绍一下注解的作用。

 注解可以放在类、字段或方法前面，添加配置信息，让SpringBoot实现自动配置。



在SaleController.java中，

修饰类的注解有两个：

@Controller, 表示这是一个控制器，方法默认返回视图。

@RequestMapping("/sale")。表示对"/sale"路径的访问由这个控制器处理。



修饰字段的注解是@Autowired。表示无需手工赋值，你就可以使用saleService对象了。



修饰方法的注解有四个：

@GetMapping("/addSale")表示本方法处理对"/sale/addSale"路径的GET请求。

@PostMapping("/addSale")表示本方法处理对"/sale/addSale"路径的POST请求。

@ResponseBody指明方法返回的字符串是json数据，而不是默认的视图名字。

@RequestMapping("/selectSale")表示本方法处理对"/sale/selectSale"路径的各种请求，包括GET， POST。



问题2：请以SaleController控制器为例，介绍一下各应用层之间的调用。

Tomcat调用控制器controller，控制器调用服务器service,  服务器调用DAO，DAO操作数据库，传递的信息封装成实体类。

产生的信息原路返回。

控制器类放在controller包中，服务器接口和实现类放在service包中，DAO接口放在repository包中，实体类放在mybatis.entity包中。





以SaleController控制器为例：

店主点击浏览器网页的“添加销售订单”，--> 浏览器发出GET请求，路径是"/sale/addSale"。

Tomcat服务器收到请求，--> Tomcat预备model参数，调用SaleController控制器的getAddSale()方法。

getAddSale()方法返回"sale/addSale.html"模板 --> Themleaf填充模板 --> Tomcat服务器返回html页面。

店主填写表单并提交， --> 浏览器发出POST请求，路径是"/sale/addSale"。

Tomcat服务器收到请求，--> Tomcat预备model参数，把POST过来的资料组合成Sale对象，调用SaleController控制器的postAddSale()方法。

控制器的postAddSale()方法调用服务器saleService.addSale(sale)方法；

saleService.addSale(sale)方法调用多个DAO方法：

--> 调用saleDao.addSale(sale);产生订单；

--> 调用saleDao.addSaleList(saleList);产生销售商品列表；

--> 调用saleDao.getSaleById(idsale);获取订单生成日期时间；
