Fluent算例精选｜06考虑太阳辐射的建筑物内流动和传热分析

如何获取本算例全部原始文档（mesh、cas、dat）？

请搜索微信公众号：cfd入门到精通，或者扫描下面二维码，联系小编免费获取啦，仅供学习使用，请勿用于商业！

1. 摘要1

2. 案例描述1

3. 操作步骤2

3.1. 创建工作目录并启动Fluent2

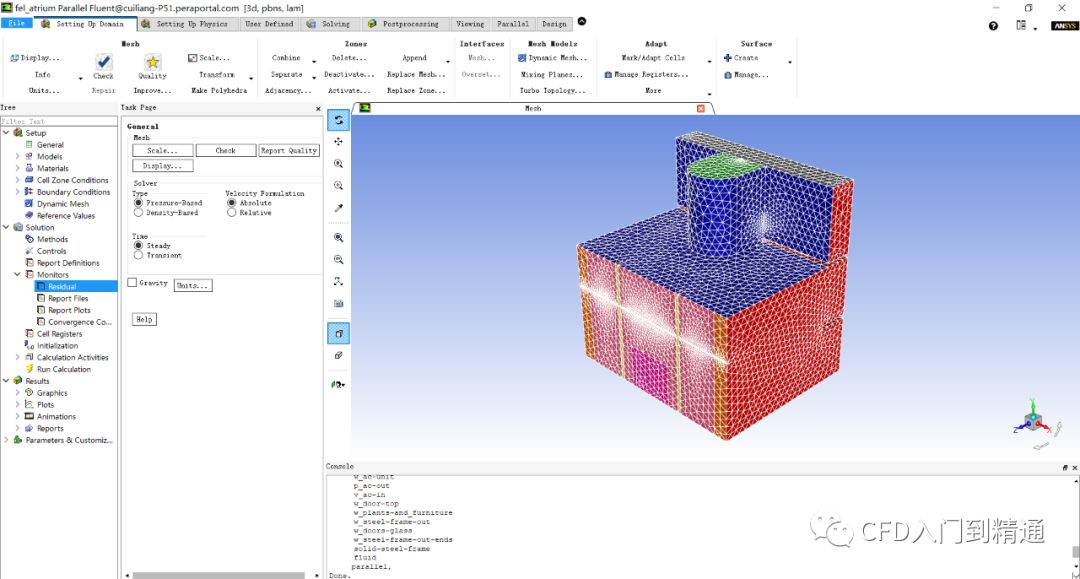

3.2. 导入网格文件2

3.3. General一般设置3

3.4. Models模型设置4

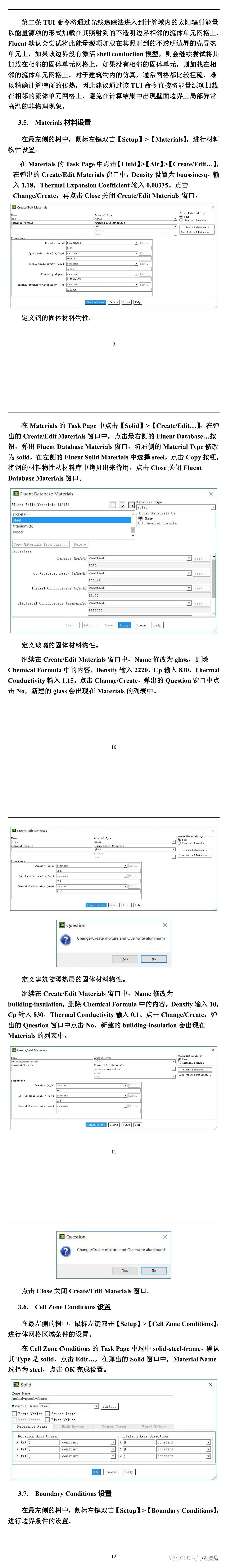

3.5. Materials材料设置8

3.6. Cell Zone Conditions设置10

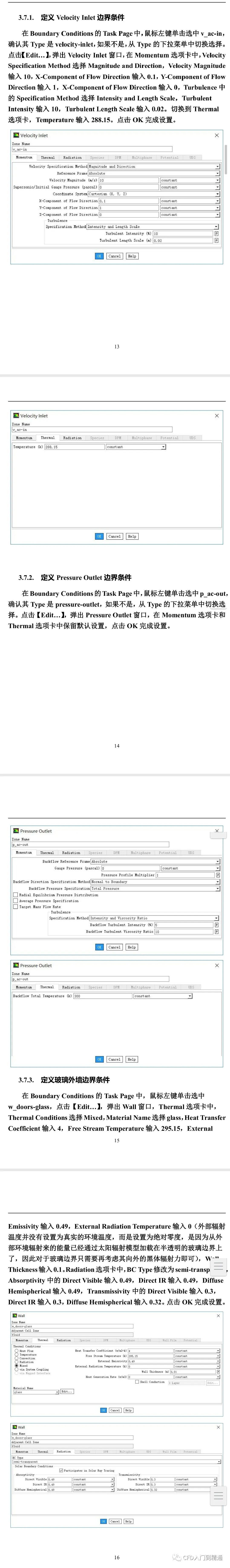

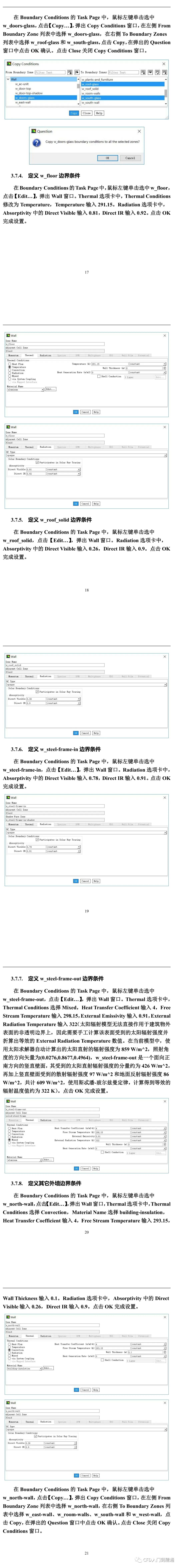

3.7. Boundary Conditions设置11

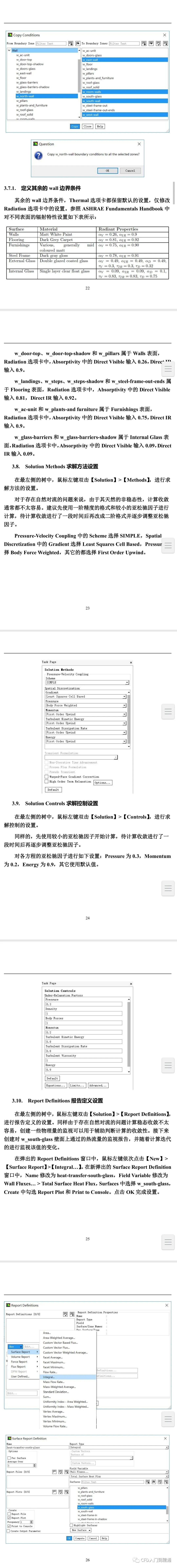

3.8. Solution Methods求解方法设置22

3.9. Solution Controls求解控制设置22

3.10. Report Definitions报告定义设置23

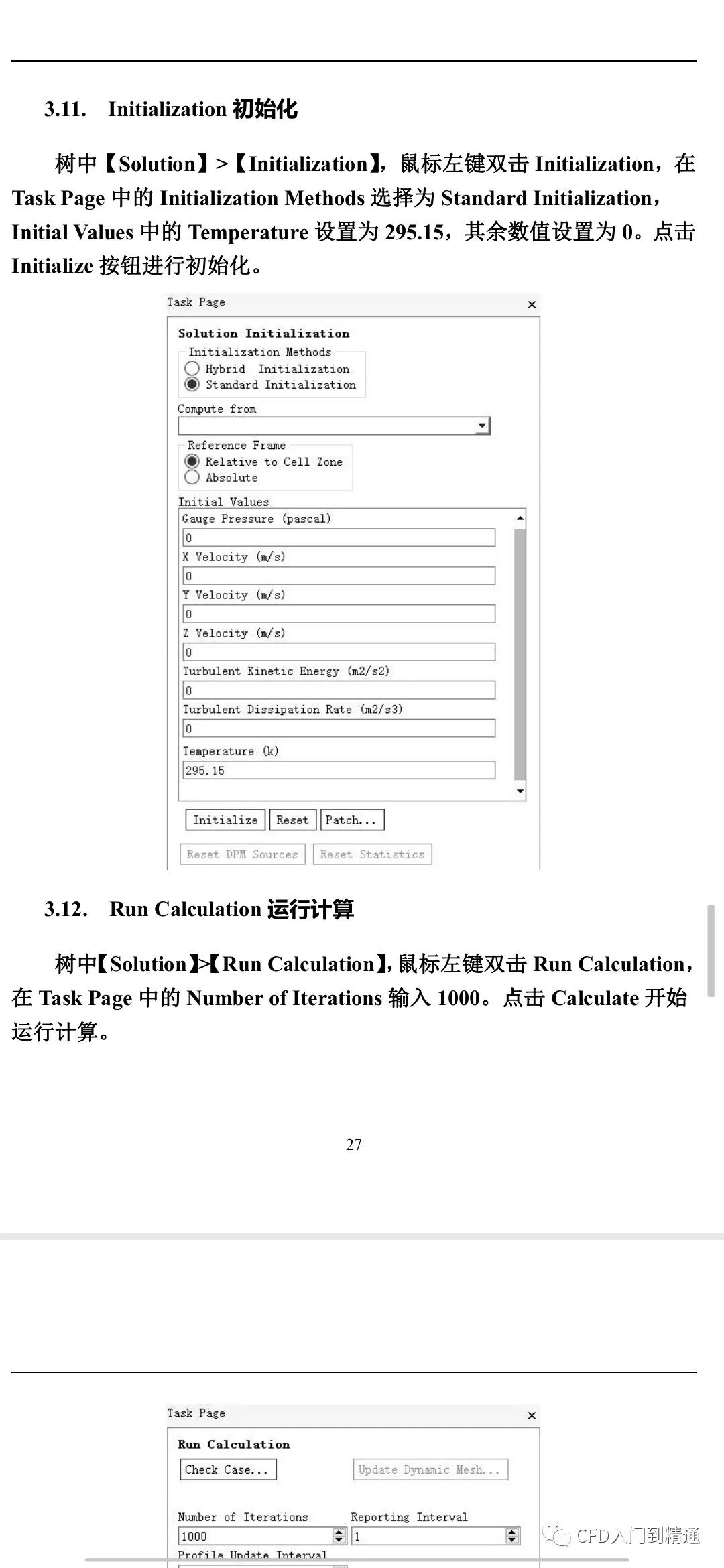

3.11. Initialization初始化25

3.12. Run Calculation运行计算25

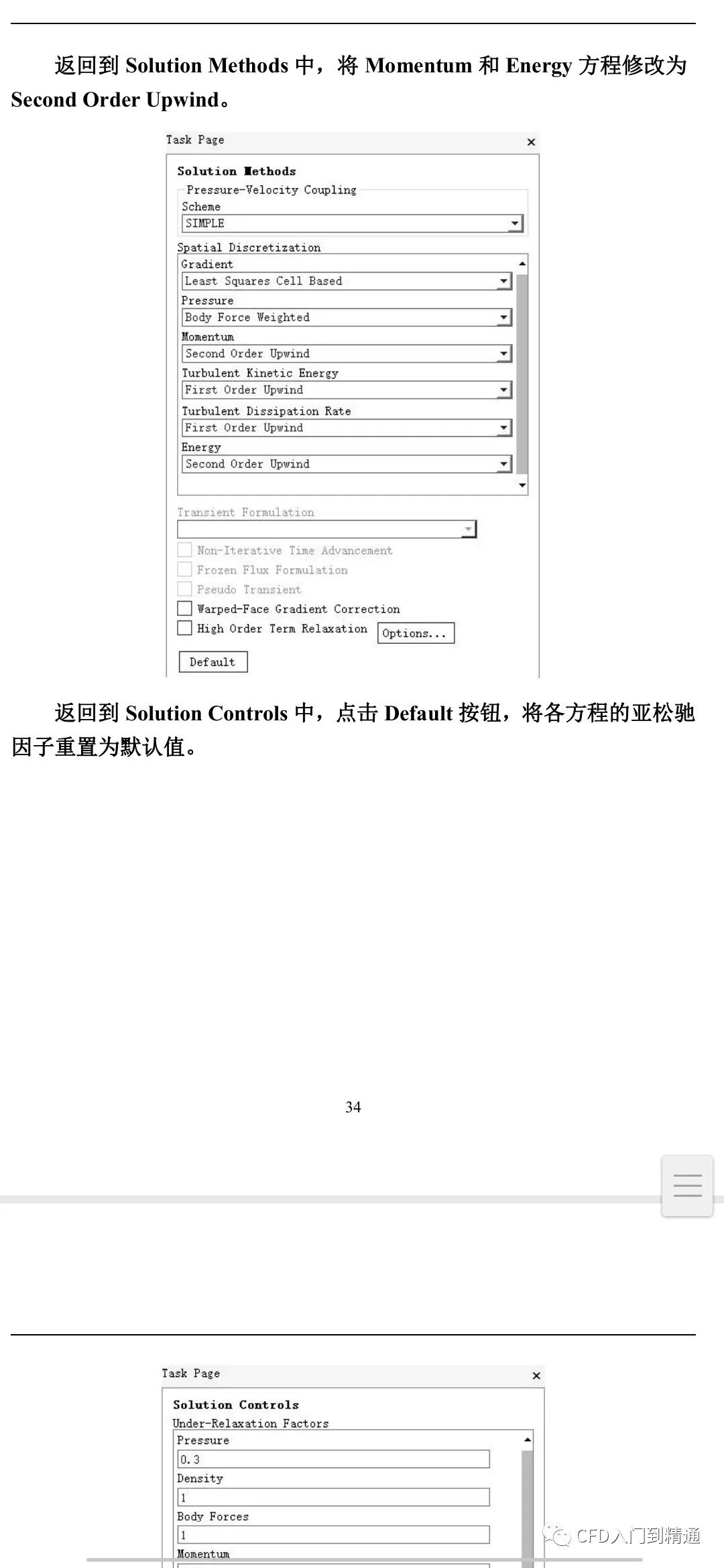

3.13. 激活辐射模型并继续运行计算27

3.14. Post-processing后处理35

3.15. 保存Case和Data42

4. 本章小结43

1. 摘要

本算例使用ANSYS Fluent 19.1软件，对建筑物的室内流动和传热进行仿真，并且同时考虑了太阳辐射光照对室内的热作用。文档内包含详细的网格导入、模型选择、材料物性、边界条件、求解参数和后处理的设置。通过仿真计算获得建筑物室内的流场和温度场等物理量的分布。

2. 案例描述

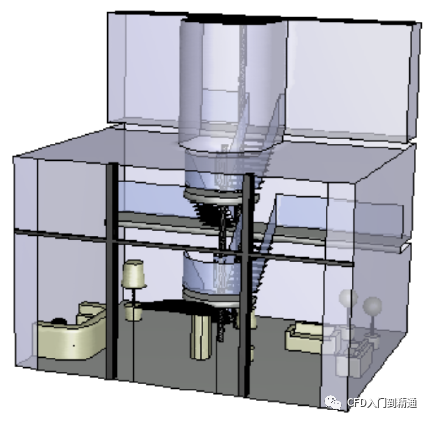

本算例仿真的建筑物室内结构如下图所示，是原Fluent谢菲尔德办公室的前台接待处。接待处的正面几乎是一整面透明玻璃，二楼楼梯的顶部还有一小块玻璃顶面。仿真在夏季的时候，考虑太阳辐射的作用，同时开启空调系统时，接待处内的流动和传热情况。

3. 操作步骤

3.1. 创建工作目录并启动Fluent

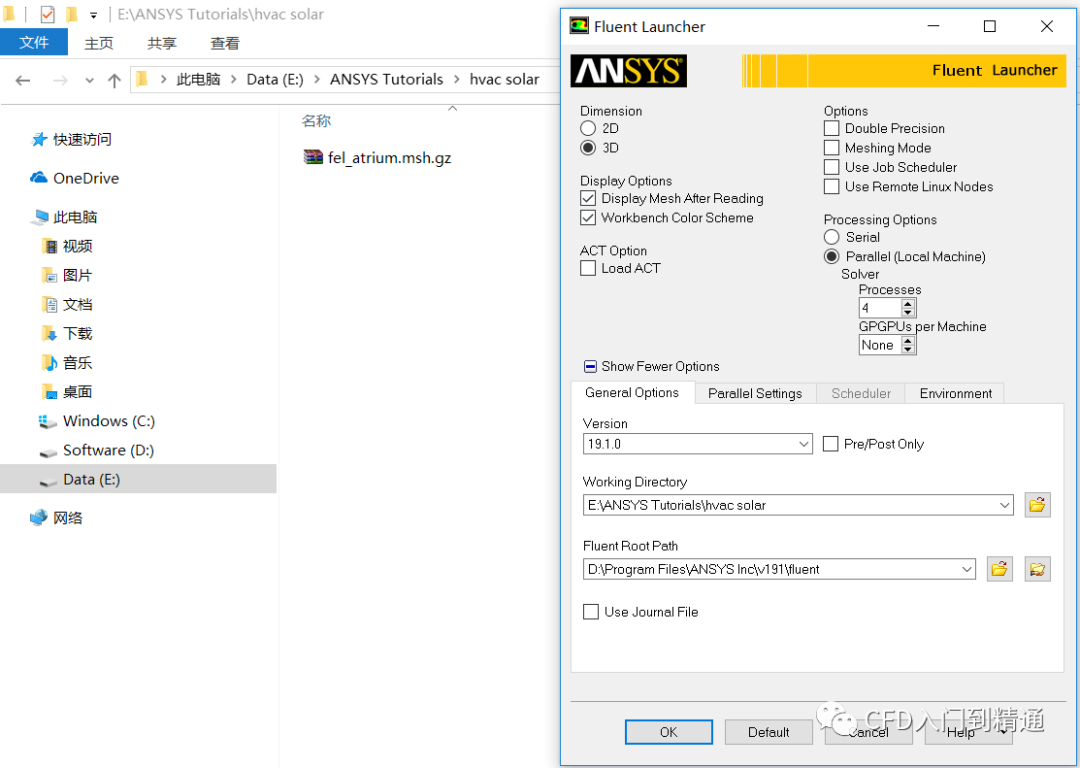

在硬盘上创建英文名称的文件夹（例如hvacsolar），将网格文件fel_atrium.msh.gz拷贝至该目录下。启动Fluent 19.1，在Fluent Launcher中，Dimension选择3D，Display Options中勾选Display Mesh After Reading和Workbench Color Scheme，Processing Options选择Parallel，设置使用4个Processes并行计算（用户可以根据现有的硬件资源和License授权酌情选择合适的并行数），更改Working Directory路径至该网格文件目录下，点击OK启动Fluent 19.1。
