IDEA中安装activiti并使用

1、IDEA中本身不带activiti，需要自己安装下载。

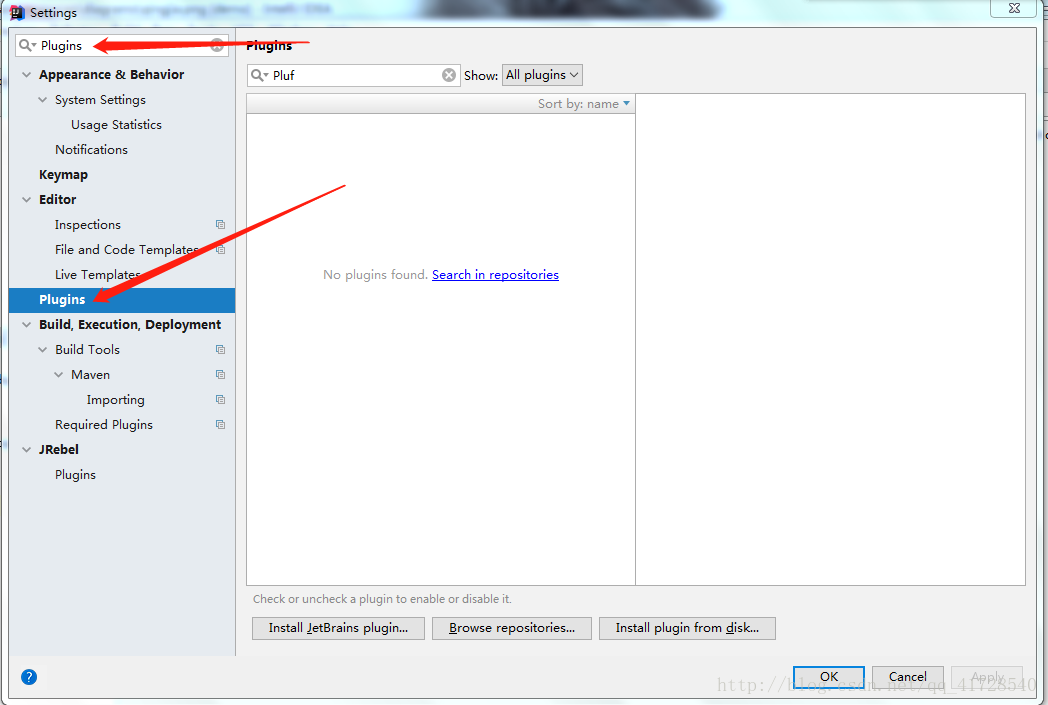

打开IDEA中File列表下的Settings，然后选择Plugins
在这里插入图片描述

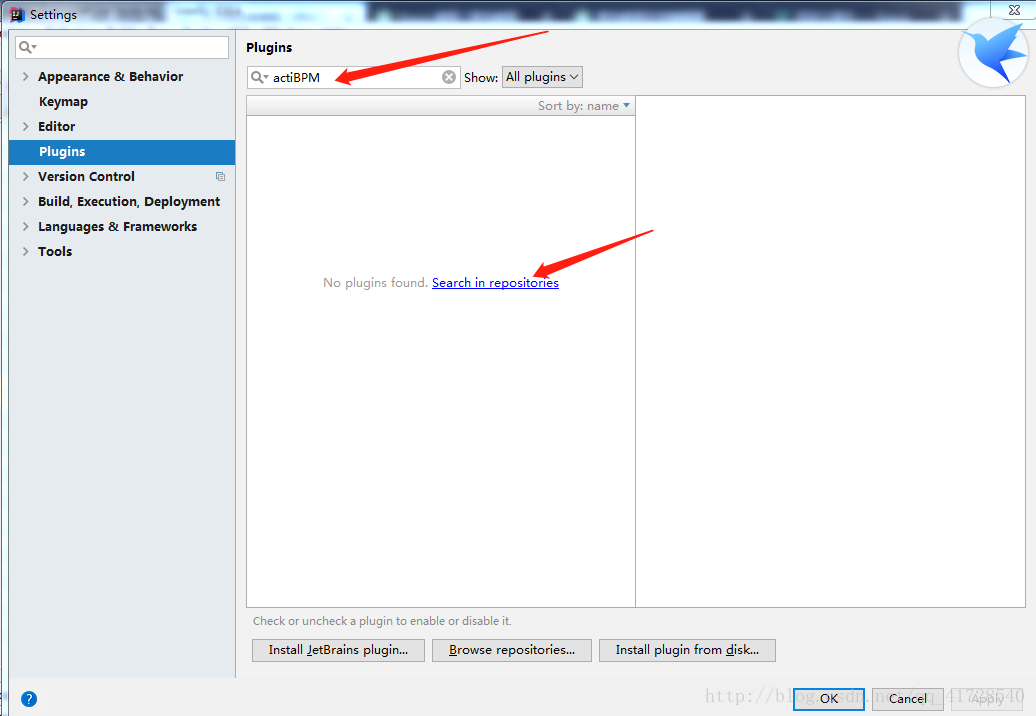

输入actiBPM，然后点击下面的Search…搜索
在这里插入图片描述

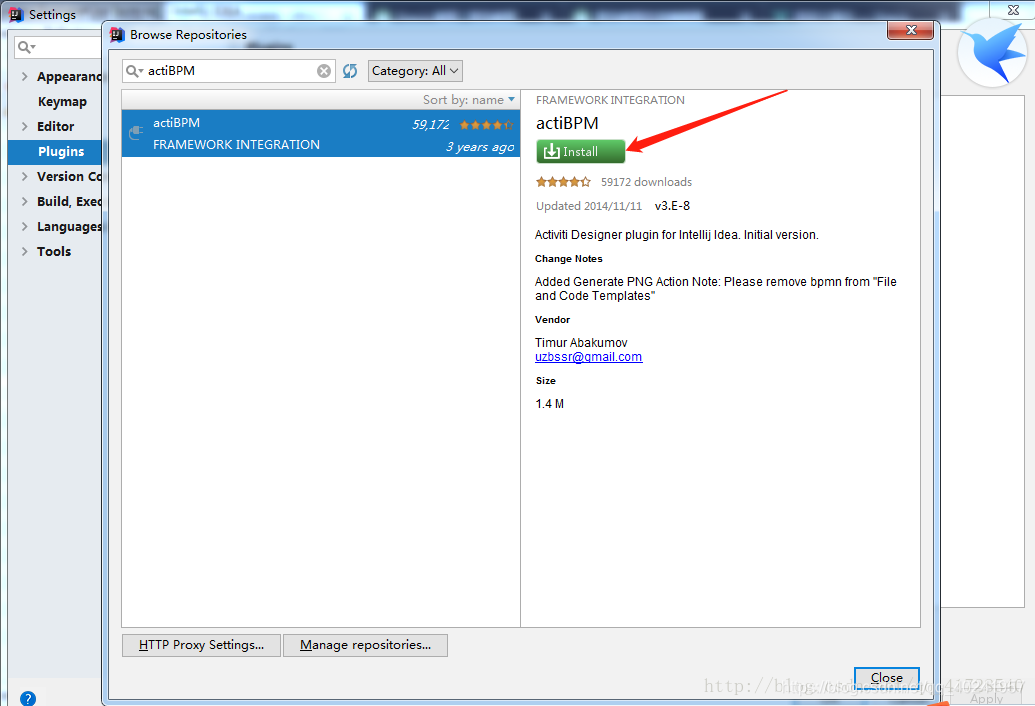

点击Install 下载
在这里插入图片描述
下载结束后应用保存，然后重启IDEA

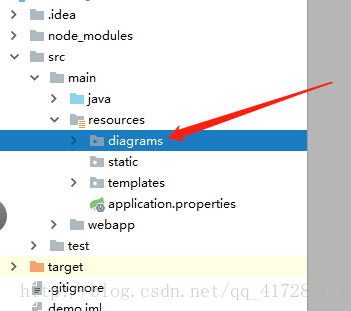

接下来，我们再在java项目的resources目录下创建一个名为diagram的文件夹（文件夹名字可以随便取）
在这里插入图片描述

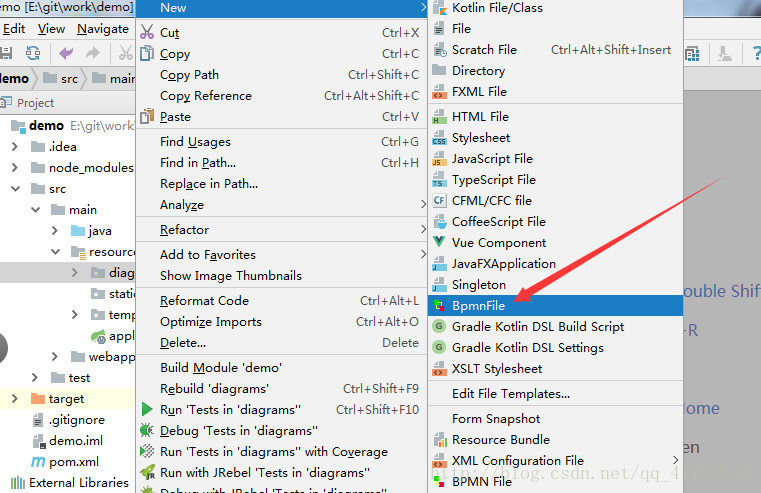

右键new，点击BpmnFeil,然后取个名
在这里插入图片描述

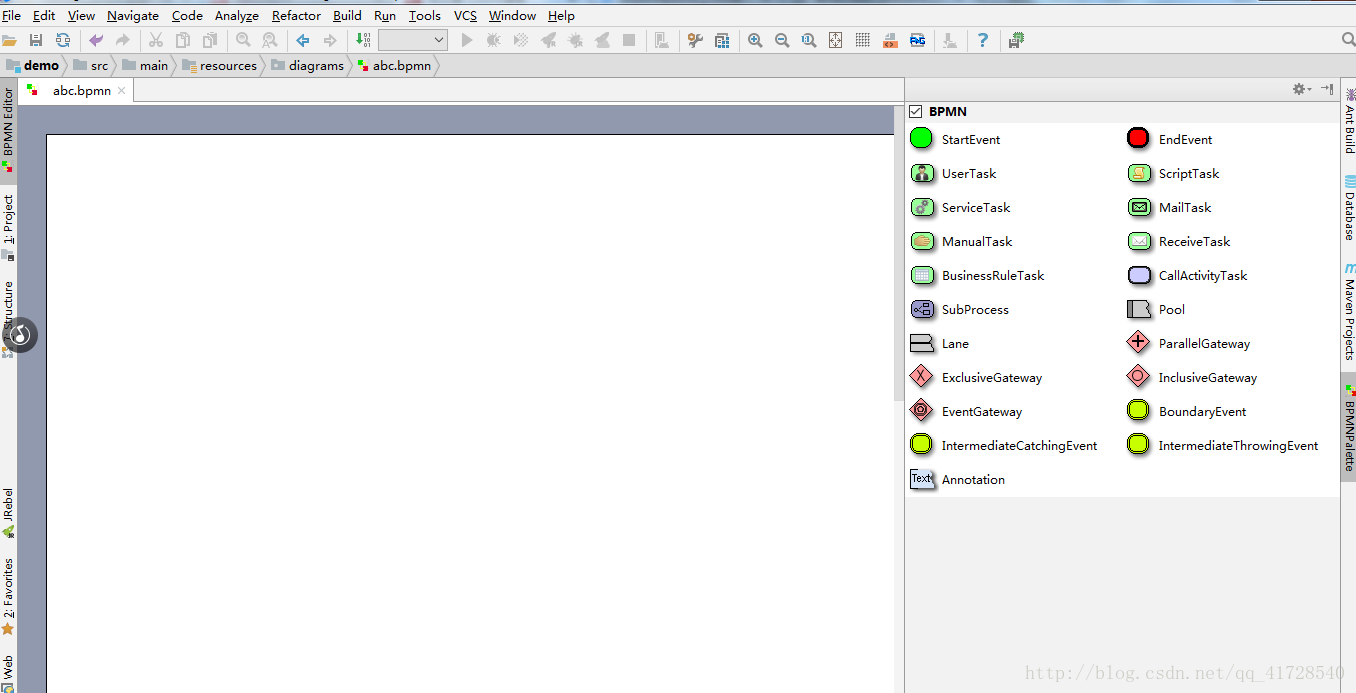

会出现界面
在这里插入图片描述

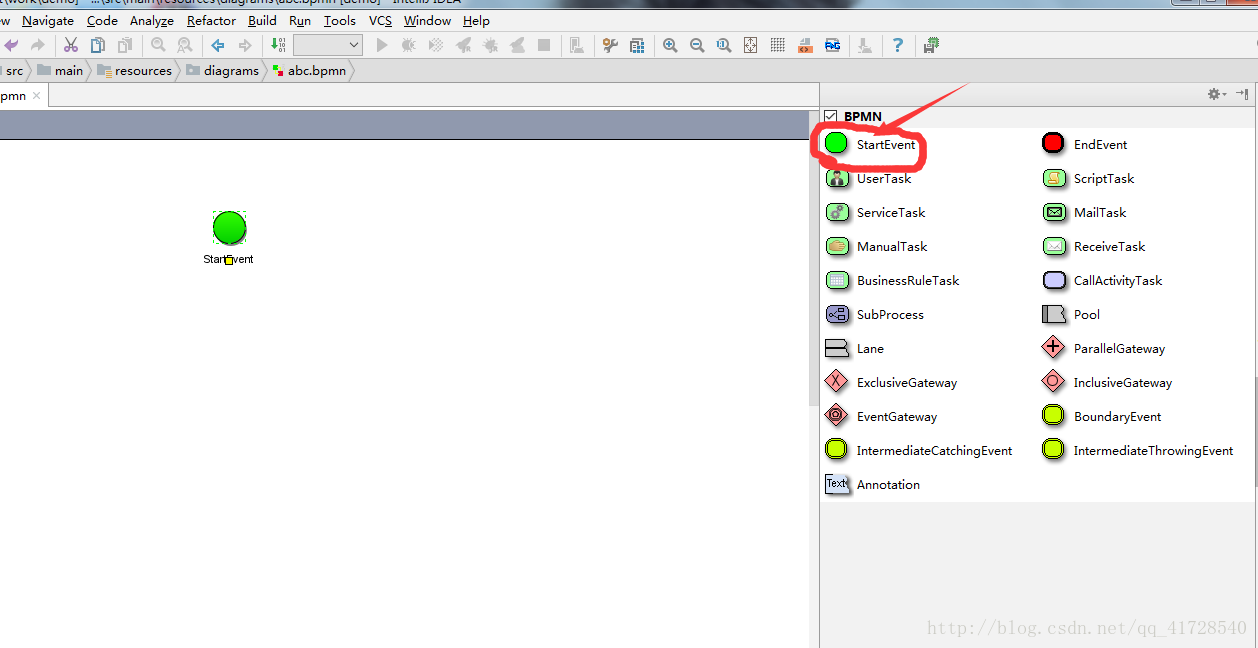

鼠标左键拖拽StartEvent到界面上，同样再弄几个其他图标
在这里插入图片描述

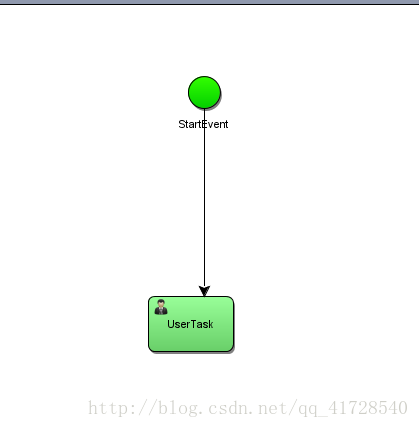

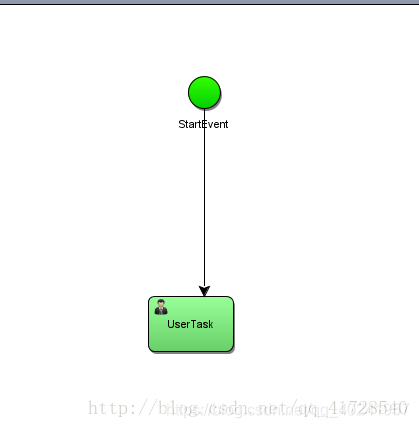

鼠标放到图标中心会变成黑白扇形，拖拽连线到另一个图标进行画图
在这里插入图片描述

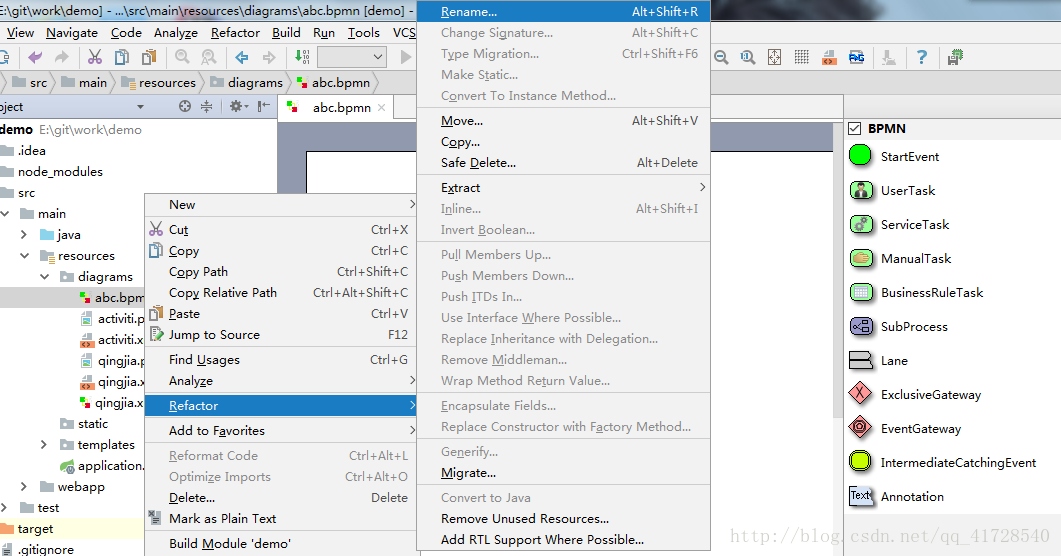

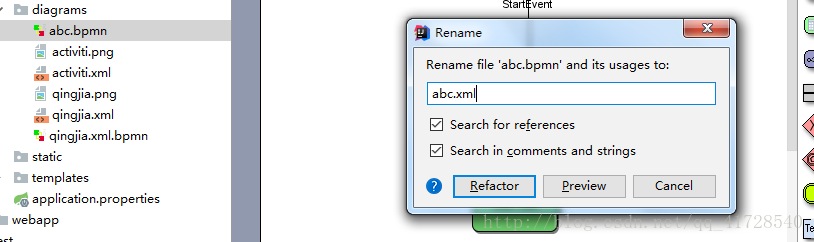

右键进行改名，把后缀改为.xml结尾
在这里插入图片描述
在这里插入图片描述

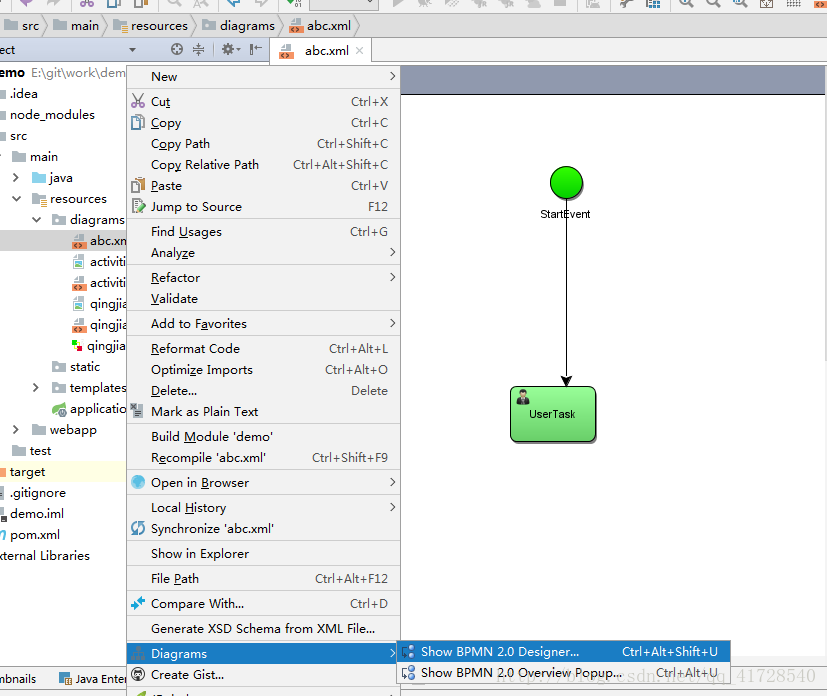

接着
在这里插入图片描述

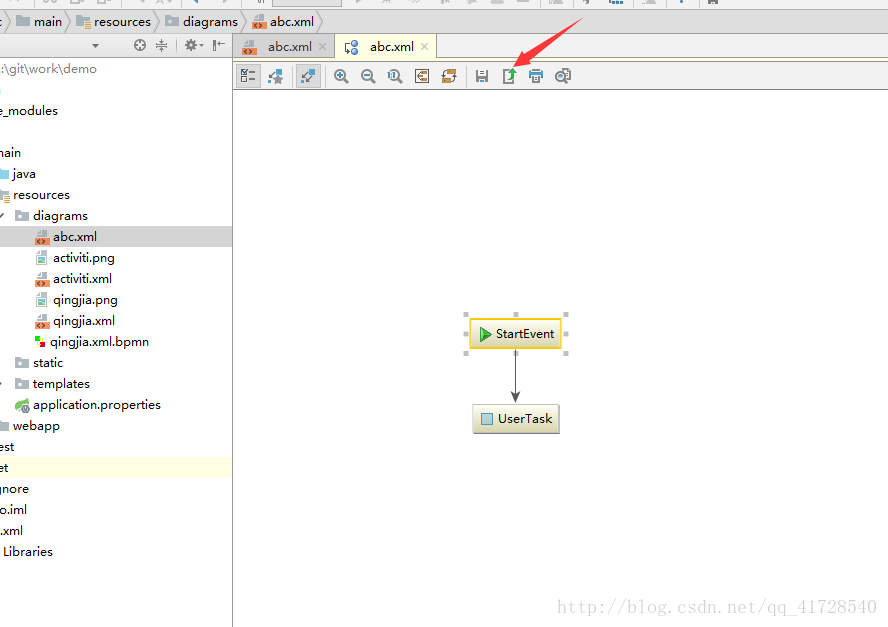

出现这个界面点击箭头指的图标
在这里插入图片描述

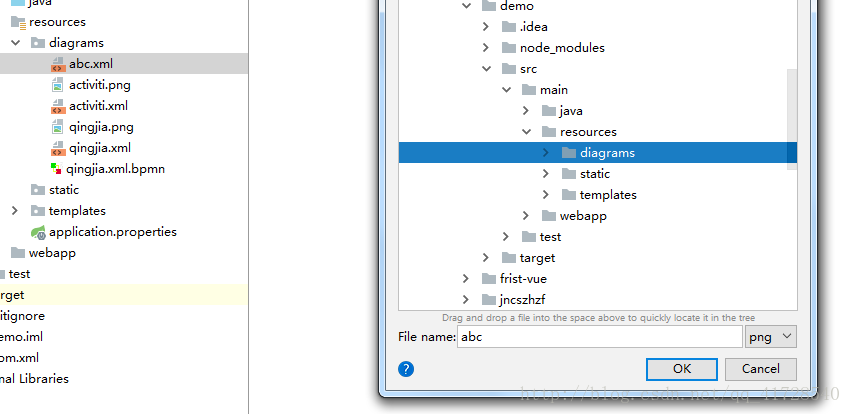

选择刚开始创建的文件夹
在这里插入图片描述
出现带后缀为.png的就对了

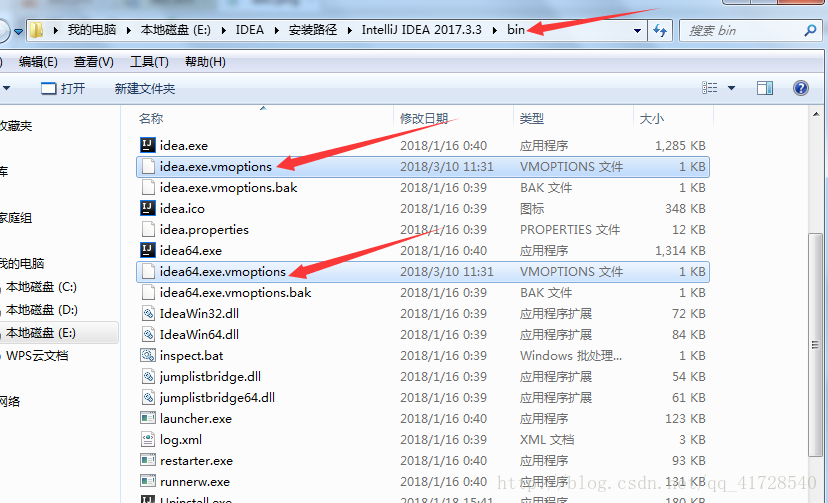

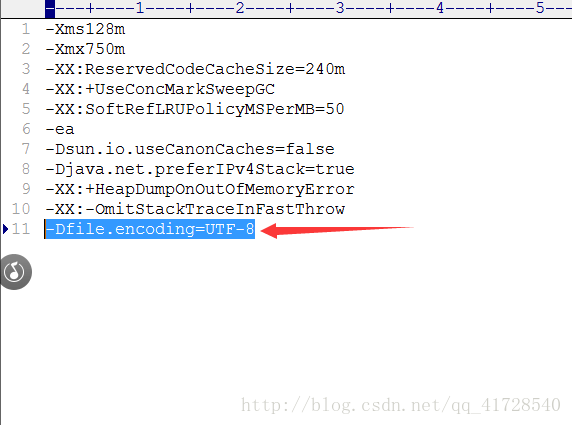

不过如果有中文会出现乱码，需要在这两个文件下的后面都加上-Dfile.encoding=UTF-8
在这里插入图片描述
在这里插入图片描述
然后重启IDEA

本文转载自：https://blog.csdn.net/qq_41728540/article/details/79506463
