数据结构图在python中的应用

程序世界里，有很多的数据结构，比如：堆、栈、链表等等，今天要讲的就是图数据结构啦。

相信大家都使用过或者听说过图数据库吧，我们就来看看最简单的图数据结构算法。

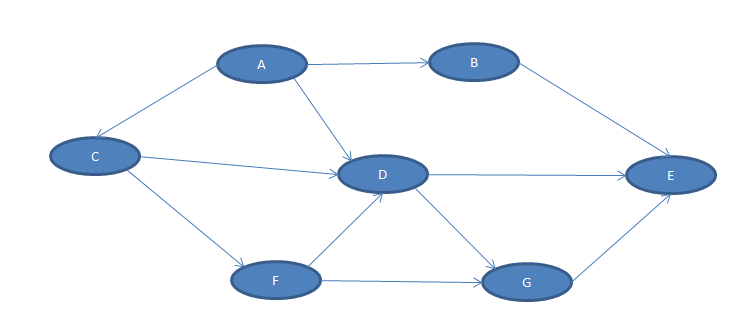

首先先来看一下图长什么样





从上图能看出，比如节点A可以到达C、D、B，节点B只能到达E。

ok，这就是最基本的了，接下来来了解下游戏规则，我们需要列出所有可能的路径，比如：列出A到E的所有路径。

而在代码里，我们可能需要首先通过 字典+列表 的方式给出路径的设计，比如：

Graph = {'A': ['B', 'C', 'D'],
             'B': ['E'],
             'C': ['D', 'F'],
             'D': ['B', 'E', 'G'],
             'E': [],
             'F': ['D', 'G'],
             'G': ['E']}



在接下来，我们需要告诉程序，我们需要从哪里开始，走到哪里去，也就是常说的起始点和终点。

search_graph(Graph, 'A', 'E')



让我们来看下完整的代码吧：

def search_graph(graph: dict, start, end):
    _ret = []
    generate_path(graph, [start], end, _ret)
    # 这一步的排序可有可无，只不过为了显示好看
    _ret.sort(key=lambda x: len(x))
    return _ret


def generate_path(graph: dict, path, end, ret: list):
    _state = path[-1]
    # 如果起始点和终点是同一个位置，则结束
    if _state == end:
        ret.append(path)
    else:
        for _item in graph[_state]:
            if _item not in path:
                # path + [_item] 就是递归调用的关键参数，path的组成
                generate_path(graph, path + [_item], end, ret)


if __name__ == '__main__':
    _GRAPH = {'A': ['B', 'C', 'D'],
             'B': ['E'],
             'C': ['D', 'F'],
             'D': ['B', 'E', 'G'],
             'E': [],
             'F': ['D', 'G'],
             'G': ['E']}
    _ret = search_graph(_GRAPH, 'A', 'E')
    print("******************")
    print(' path A to E')
    print("******************")
    for i in _ret:
        print(i)

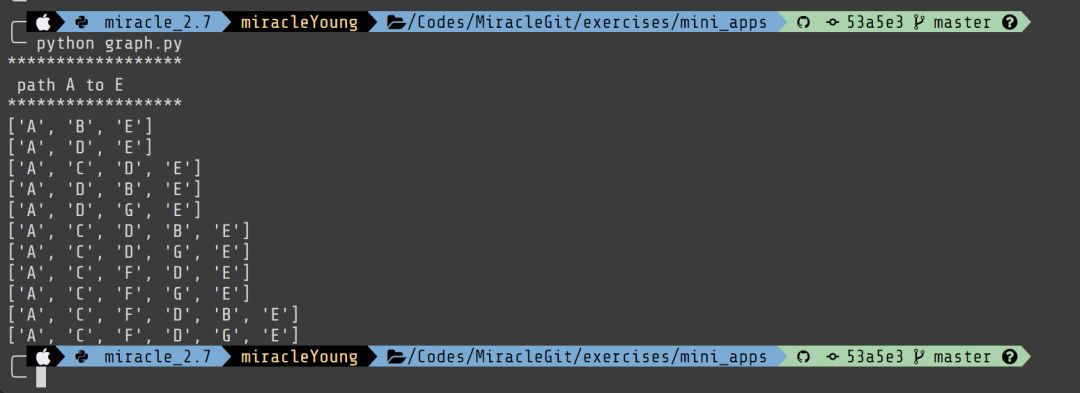

 结果如下图：



主要的逻辑，大家可以拿张纸出来画画。



好啦，今天的内容就到这了，感兴趣的你，可以试试能不能走出来～

所有的代码都已上传至我的github：https://github.com/MiracleYoung/exercises
