H264和H265帧结构

1、H264帧结构

NALU header	描述	计算
0x67，0x47，0x27	SPS， 序列参数集，重要级别分别为11、10、01	SPS & 0x1F == 7
0x68，0x48，0x28	PPS，图像参数集，重要级别分别为11、10、01	PPS & 0x1F == 8
0x65，0x45，0x25	IDR帧，重要级别分别为11、10、01	IDR & 0x1F == 5
0x61，0x41，0x21	非IDR帧，重要级别分别为11、10、01	P帧 & 0x1F == 1
0x06	SEI帧；信息帧

注意：上表前三个为I帧（I帧一般是SPS/PPS/IDR组合，个别只有IDR），后一个为P帧

SPS/PPS/IDR：

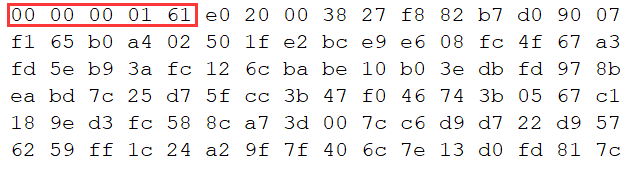

 P帧：





2、H265帧结构

NALU header	描述	计算
0x40 0x01(不一定0x01)	VPS
0x42 0x01(不一定0x01)	SPS
0x44 0x01(不一定0x01)	PPS
0x26 0x01(不一定0x01)	IDR帧
0x02 0x01(不一定0x01)	非IDR帧(P帧)
0x4E 0x01(不一定0x01)	SEI帧；信息帧

注意：上表前四个为I帧（I帧一般是VPS/SPS/PPS/IDR组合，个别只有IDR），后一个为P帧

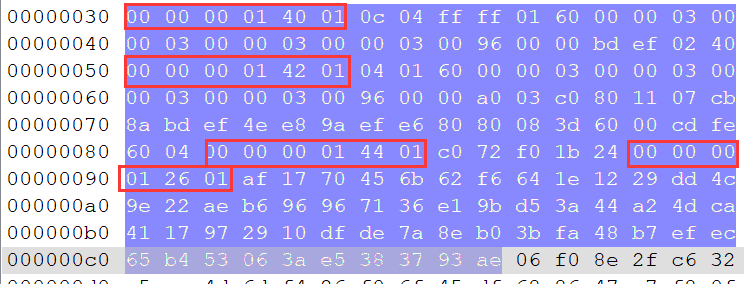

VPS/SPS/PPS/IDR：

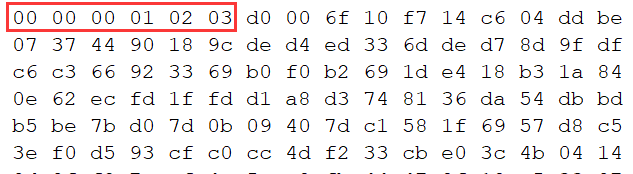

P帧：
