Android Sensor Input类型之Sensor Class

Sensors Class驱动

传感器类支持是一般 HAL 支持的一部分。它的主要目的是使sensorsHAL 更加通用，所有与硬件相关的配置都由kermel 提供。为了支持此功能，内核驱动程序需要遵循接口。内核驱动程序应该实现几个关键的回调。为了统一规范，抽象出了 Sensor class；

Sensors class的逻辑相对简单，与最简单led子系统逻辑相似
向用户空间提供可供访问的device读写设备节点，
向sensor设备驱动提供统一的注册接口，定义了统一的 sensors_classdev 数据结构，规范了sensor设备驱动的架构。

下面来分析下sensors class驱动主要做了哪些事情。



注册class

static int __init sensors_init(void)
{
    sensors_class = class_create(THIS_MODULE, "sensors");  //创建 class
    if (IS_ERR(sensors_class))
        return PTR_ERR(sensors_class);
    sensors_class->dev_attrs = sensors_class_attrs;        //填充 class attrs
    return 0;
}
static void __exit sensors_exit(void)
{
    class_destroy(sensors_class);
}
subsys_initcall(sensors_init);  //比普通driver 更早的init
module_exit(sensors_exit);

主要的内容就是创建 名为sensor的class，并且填充其dev_attrs， 这样的设置之后，在这个class中创建的每一个device都将具备 dev_attrs中设置的读写函数，
也正是因为这点才使得每一个注册到这个class中的 sensor_classdev才具备统一规范的接口、下面来看下 对dev_attrs的设置。

配置ATTRS

static struct device_attribute sensors_class_attrs[] = {
    __ATTR(name, 0444, sensors_name_show, NULL),
    __ATTR(vendor, 0444, sensors_vendor_show, NULL),
    __ATTR(version, 0444, sensors_version_show, NULL),
    __ATTR(handle, 0444, sensors_handle_show, NULL),
    __ATTR(type, 0444, sensors_type_show, NULL),
    __ATTR(max_range, 0444, sensors_max_range_show, NULL),
    __ATTR(resolution, 0444, sensors_resolution_show, NULL),
    __ATTR(sensor_power, 0444, sensors_power_show, NULL),
    __ATTR(min_delay, 0444, sensors_min_delay_show, NULL),
    __ATTR(fifo_reserved_event_count, 0444, sensors_fifo_event_show, NULL),
    __ATTR(fifo_max_event_count, 0444, sensors_fifo_max_show, NULL),
    __ATTR(max_delay, 0444, sensors_max_delay_show, NULL),
    __ATTR(flags, 0444, sensors_flags_show, NULL),
    __ATTR(enable, 0664, sensors_enable_show, sensors_enable_store),
    __ATTR(enable_wakeup, 0664, sensors_enable_wakeup_show,
            sensors_enable_wakeup_store),
    __ATTR(poll_delay, 0664, sensors_delay_show, sensors_delay_store),
    __ATTR(self_test, 0440, sensors_test_show, NULL),
    __ATTR(max_latency, 0660, sensors_max_latency_show, sensors_max_latency_store),
    __ATTR(flush, 0660, sensors_flush_show, sensors_flush_store),
    __ATTR(calibrate, 0664, sensors_calibrate_show, sensors_calibrate_store),
    __ATTR_NULL,
};

这组文件节点的创建，实现了用户用户空间对sensor 设备驱动的访问控制，我们先以mmc3416x为例看下，在文件系统中生成的实际设备节点。

msm8909:/sys/class/sensors/mmc3416x-mag # ls
calibrate enable_wakeup             flags  max_delay   min_delay  power      sensor_power uevent
device    fifo_max_event_count      flush  max_latency name       resolution subsystem    vendor
enable    fifo_reserved_event_count handle max_range   poll_delay self_test  type         version

这里以name，poll_delay 为例 分析这些接口的实现：

static ssize_t sensors_name_show(struct device *dev,
        struct device_attribute *attr, char *buf)
{
    struct sensors_classdev *sensors_cdev = dev_get_drvdata(dev);
return snprintf(buf, PAGE_SIZE, "%s\n", sensors_cdev->name);
//就是直接将 在设备驱动中填充的sensors_cdev->name 返回
}
static ssize_t sensors_enable_store(struct device *dev,
        struct device_attribute *attr, const char *buf, size_t size)
{
    struct sensors_classdev *sensors_cdev = dev_get_drvdata(dev);
    ssize_t ret = -EINVAL;
    unsigned long data = 0;
    ret = kstrtoul(buf, 10, &data); //把用户空间传来的时间换算成unsight long
    if (sensors_cdev->sensors_enable == NULL)
ret = sensors_cdev->sensors_enable(sensors_cdev, data);
 //回调sensors_cdev中的 enable 函数
    sensors_cdev->enabled = data;
    return size;
}

Sensor_classdev_register

从上面两个例子可以看出，实际在class中设备节点中的操作过程很简单，就是交互sensors_cdev中填充的 设备信息与函数回调，其中 sensors_cdev的获取是通过dev_get_drvdata(dev);来获取的。

这个device就是我们注册的device，在sensor设备驱动中有将设备结构体放到 device的私有数据中，这里再来获取。

达到相同的处理函数根据不同的device信息做不同的处理，那下面就看下针对不同device的sensors_cdev的注册，这也是sensors class对设备驱动提供的注册接口。

int sensors_classdev_register(struct device *parent,
                struct sensors_classdev *sensors_cdev)
{
    sensors_cdev->dev = device_create(sensors_class, parent, 0,
                      sensors_cdev, "%s", sensors_cdev->name);
//创建一个device
    down_write(&sensors_list_lock);
list_add_tail(&sensors_cdev->node, &sensors_list);
//将当前注册的sensor添加到sensor list中
    up_write(&sensors_list_lock);
    pr_debug("Registered sensors device: %s\n", sensors_cdev->name);
    return 0;
}
EXPORT_SYMBOL(sensors_classdev_register);

在创建设备时，parent传递一个device，在mmc3416 中是传递的 inputdev，当然也可以传我们的sensor设备结构， 传递sensor_cdev为创建device的私有数据，可以使用dev_get_drvdata(dev) 来获取出来。

在各个设备节点中都是根据不同的device 取出注册时传入的sensor_cdev结构体。如此即可完成对sensor设备驱动统一的处理。

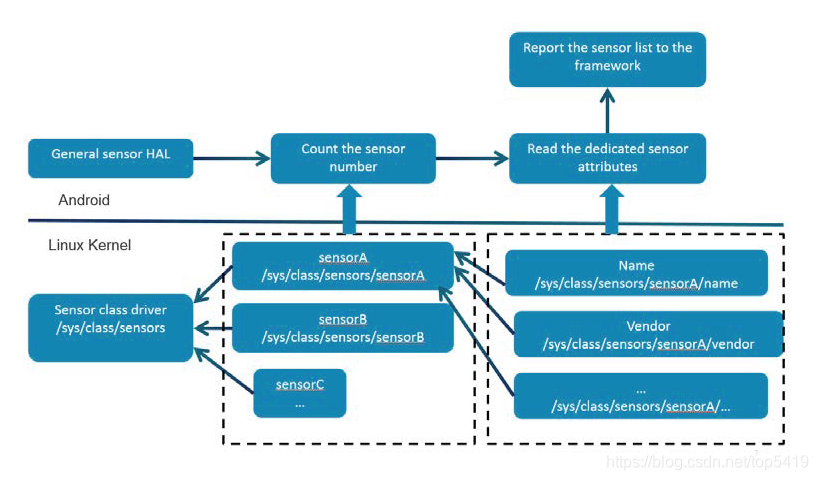

简要图示框架：
