学习笔记--WireShark的时间显示

　　WireShark的主要功能之一就是对网络中发生的故障进行故障排除。在下面将会使用到WireShark的时间显示功能。

　　本章将由网络使用中的第一个常见问题“网络为什么变慢了”开始，这部分将会围绕以下几点展开：

1. 建立一个访问远程服务器的仿真网络
2. 在WireShark中观察远程访问的过程
3. WireShark中的时间显示
4. 各位置延迟时间的计算

　　1、建立Http服务器的仿真网络

　　　　为了让能够更好的了解整个网络的状况，我们首先来构建一个模拟的仿真网络，在这个网络中存在着客户端、服务器以及连接它们的各种设备。仿真网络如下图所示



　　　　(1）仿真网络中的两个主要网络的IP地址分配为：客户端所在网络IP地址为192.168.1.0/24，目标网络所在网络 IP 地址为 192.168.2.0/24。

　　　　(2)  仿真网络是由eNSP软件搭建的，一共使用两个 Server，一个 Client，一个交换机 S3700，3 台路由器 AR1220。

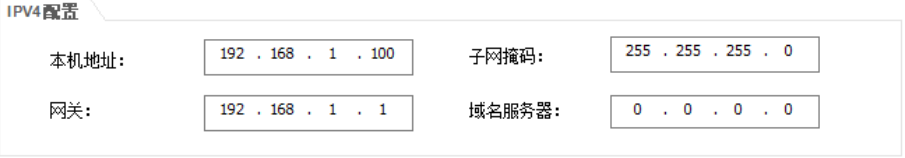

　　　　(3)  为客户端配置IP地址、网关与域名服务器

　　　　

 　　　　(4)配置DNS服务器

　　　　

　　　　

 　　　　(5)3 个路由器使用了动态路由协议 rip，其中网关路由器的配置如下：

<Huawei>sys
[Huawei] interface GigabitEthernet0/0/0
[Huawei-GigabitEthernet0/0/0] ip address 192.168.1.1 255.255.255.0
[Huawei-GigabitEthernet0/0/0]quit
[Huawei] interface GigabitEthernet0/0/1
[Huawei-GigabitEthernet0/0/1] ip address 192.168.2.1 255.255.255.0
[Huawei-GigabitEthernet0/0/1]quit
[Huawei] rip 1
[Huawei-rip-1] version 2
[Huawei-rip-1] network 192.168.1.0
[Huawei-rip-1] network 192.168.2.0
[Huawei-rip-1] quit

　　　　(6)互联网路由器的配置如下：

<Huawei>sys
[Huawei] interface GigabitEthernet0/0/0
[Huawei-GigabitEthernet0/0/0] ip address 192.168.2.2 255.255.255.0
[Huawei-GigabitEthernet0/0/0]quit
[Huawei] interface GigabitEthernet0/0/1
[Huawei-GigabitEthernet0/0/1] ip address 192.168.3.1 255.255.255.0
[Huawei-GigabitEthernet0/0/1]quit
[Huawei] rip 1
[Huawei-rip-1] version 2
[Huawei-rip-1] network 192.168.2.0
[Huawei-rip-1] network 192.168.3.0
[Huawei-rip-1] quit

　　　　(7)目标网关路由器配置如下：

<Huawei>sys
[Huawei] interface GigabitEthernet0/0/0
[Huawei-GigabitEthernet0/0/0] ip address 192.168.3.2 255.255.255.0
[Huawei-GigabitEthernet0/0/0]quit
[Huawei] interface GigabitEthernet0/0/1
[Huawei-GigabitEthernet0/0/1] ip address 192.168.4.1 255.255.255.0
[Huawei-GigabitEthernet0/0/1]quit
[Huawei] rip 1
[Huawei-rip-1] version 2
[Huawei-rip-1] network 192.168.3.0
[Huawei-rip-1] network 192.168.4.0
[Huawei-rip-1] quit

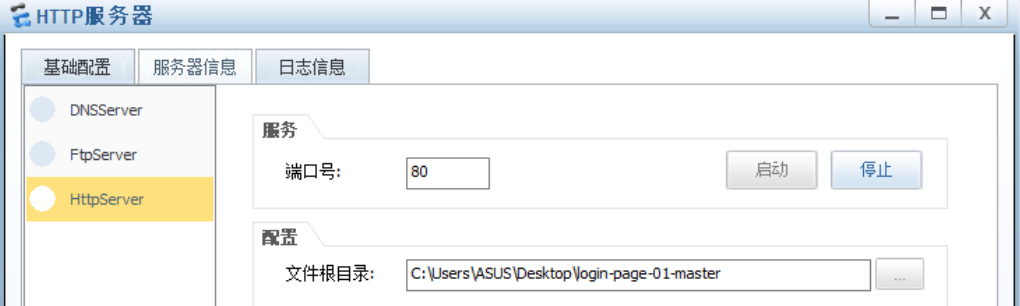

　　　　（8）配置http服务器

　　　　

　　　　

　　2、在WireShark中观察远程访问的过程

　　　　在仿真网络中，我们可以使用WireShark在任何一个节点查看数据包，这也是它的优势所在。但是在实际工作中，我们是不可能做到这一点的。因此在这个示例中，我们仅考虑在上图网络中的内部进行数据包的观察。

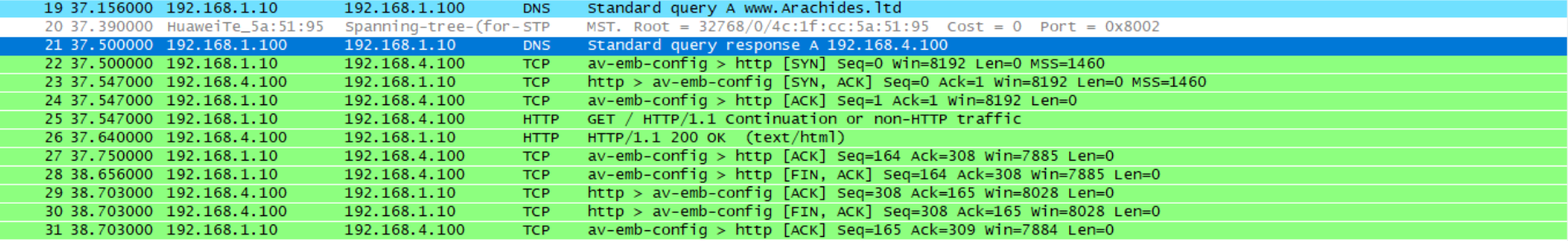

　　　　我们在客户端处进行抓包，抓取当客户端访问HTTP服务器时的数据流量。

 　　　　

 　　　　(1)客户端首先向DNS发了一个请求，询问www.Arachides.ltd是什么，对应的IP地址是多少？然后DNS服务器发了一个回应，www.Arachides.ltd对应的地址是192.168.4.100。

 　　　　(2)当接受到DNS服务器的回应时，客户端知道了www.Arachides.ltd的地址是192.168.4.100。因为客户端与HTTP服务器是HTTP连接，HTTP连接要先建立TCP连接，所以要先建立三次握手。

　　　　(3)TCP连接成功后，由应用程序构造HTTP数据包
