FTA故障树分析

背景：本文将结合FTA的理论基础与华为云大数据测试实践，简单总结这一技术的核心价值与实施方法。

1. 什么是故障树分析

故障树分析法（Fault Tree Analysis, FTA）是一种自上而下的演绎式可靠性分析工具，通过构建逻辑严密的树状模型，将系统级故障（顶事件）与底层原因（底事件）进行可视化关联，已成为航空航天、核电、智能制造等领域不可或缺的质量保障手段。

2. FTA技术架构与核心价值

FTA采用倒置树状结构，以顶事件（系统不期望事件）为起点，通过逻辑门（与门、或门、禁止门等）逐层分解至底事件（基础故障原因），形成完整的因果关系链。其核心价值体现在：

1. 双重分析能力：

• - 定性分析：识别最小割集，穷举所有故障组合路径。
• - 定量分析：计算顶事件发生概率，评估系统可靠性指标（如MTBF、MTTF）。

2. 多维度应用场景：

• - 复杂系统故障诊断：如航空航天领域，FTA可将系统故障定位时间缩短68%。
• - 风险概率量化：在核电行业，FTA将重大事故风险概率降低至10⁻⁷/年量级。
• - 设计优化指导：通过重要度分析，识别关键故障路径，指导系统改进。

3. FTA实施方法论

3.1 顶事件定义与边界条件设定

• 1、顶事件定义原则：需遵循SMART准则（具体、可度量、可实现、相关性、有时限），如“无人机失控坠毁”需量化为“飞行高度<100m时姿态角偏差>15°持续3秒”。典型顶事件示例：

• • 航空航天：发动机熄火、导航系统失灵
• • 核电：反应堆堆芯熔毁
• • 智能制造：机器人臂卡死、生产线停机

• 2、边界条件设定：明确分析范围、排除项清单及假设条件，确保分析聚焦。

3.2 故障树构建规范

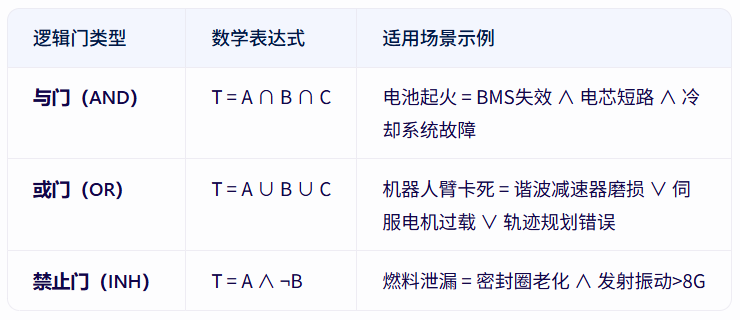

• 1、逻辑门应用规则：根据故障传播关系选择合适的逻辑门，如与门表示多因素共同作用，或门表示任一因素触发。


• 2、事件分类体系：

• • 元件类故障：主因故障（设计内失效）、次因故障（超限使用）、指令故障（时序错误）。
• • 系统类故障：环境诱发故障（湿度>85%RH）、安装缺陷故障（接头扭矩不足）。

3.3 分析方法论

• 1、故障树构建步骤

• • 步骤1：确定边界条件

• 明确分析范围、排除项清单（如“外部恐怖袭击”）及假设条件（如“操作人员持证上岗概率≥95%”）。

• • 步骤2：构建故障树

• 从顶事件开始，逐层分解中间事件和底事件，形成逻辑关系图。

• • 步骤3：验证与简化

• 通过逻辑一致性检查（如“与门”是否合理）和冗余路径合并，优化故障树结构。

• 2、定性分析技术

• 最小割集识别：穷举所有导致顶事件的故障组合路径。

• 结构重要度排序：通过割集阶数比较，识别关键事件（如“ZooKeeper脑裂”对分布式系统的影响）。

• 3、定量分析模型：采用精确算法或近似算法计算顶事件概率，结合重要度分析评估各事件对系统的影响。

4. 行业应用实战：华为云大数据测试中的FTA实践

在华为云大数据测试中，FTA被广泛应用于分布式存储系统、大数据处理引擎及湖仓一体架构的可靠性保障。

1. 分布式存储系统：

• • 以“HDFS数据不可用”为顶事件，构建包含NameNode元数据损坏、DataNode磁盘故障等中间事件的故障树。
• • 通过定量分析发现ZooKeeper集群脑裂故障对系统可靠性的显著影响，指导设计优化。

2. 大数据处理引擎

• • 针对Spark/Flink作业处理延迟问题，构建包含Executor内存泄漏、Shuffle数据倾斜等事件的故障树。
• • 通过故障树分析优化YARN资源调度器，提升资源利用率35%。

3. 湖仓一体架构：

• • 以“敏感数据泄露”为顶事件，构建包含RBAC权限误配置、数据加密失效等事件的故障树。
• • 结合GDPR要求验证访问控制粒度，成功拦截98%的异常数据访问请求。

四、技术局限与突破方向

尽管FTA在可靠性分析中展现出强大能力，但其仍面临数据依赖性、动态特性缺失及人为因素建模难等挑战。为突破这些局限，FTA技术正朝着以下方向发展：

1. AI增强分析：利用机器学习算法自动识别故障模式，提升建模效率。
2. 数字孪生耦合：通过虚拟样机故障注入测试，减少物理试验次数。
3. 量子计算加速：利用量子计算优势求解复杂故障树，提升计算速度。

FTA故障树分析法作为一种系统化的可靠性分析工具，在保障复杂系统可靠性方面发挥着重要作用。未来，随着AI、数字孪生及量子计算等技术的融合应用，FTA将朝着智能化、自动化方向发展，提供更加精准、高效的质量保障手段。
