桥模式 UML 及其源码

桥模式：将某个问题抽象的不同形式分别与该问题的具体实现部分相分离，使他们都可以独立变化，并能够动态结合。

      例如电视厂商海尔，长虹生产21寸，29寸电视机。从这里要将它们分离出来，就用到桥模式。电视机与电视机生产厂商挂桥，从而，分离出不同厂商的实现，与不同电视机型号的实现.

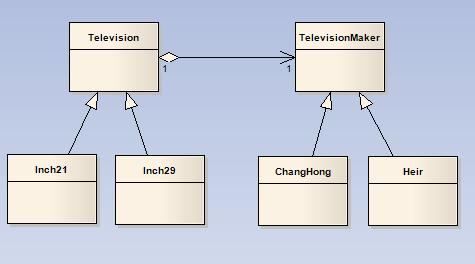

     下面看下uml





从上图可以看出，将实际抽象分离出来。

看下代码

创建电视机

public abstract class Television {
    //电视厂商
    protected TelevisionMaker televisionMaker;
    //收看电视
    abstract public void teleview(TelevisionMaker televisionMaker);
}

接下来创建生产厂商

public abstract class TelevisionMaker {
    abstract public void produce();
}

电视机的型号，即继承电视机类

public class Inch21 extends Television{

    public void teleview(TelevisionMaker televisionMaker) {
        System.out.println("21寸电视");
    }

}

public class Inch29 extends Television{

    public void teleview(TelevisionMaker televisionMaker) {
        System.out.println("29寸电视");
    }

}

下面是不同厂商，即继承生产厂商



public class ChangHong extends TelevisionMaker{

    public ChangHong(){
        System.out.println("长虹厂商");
    }

    public void produce() {
        System.out.println("长虹厂商");
    }
}



public class Haier extends TelevisionMaker{
    public Haier(){
        System.out.println("海尔厂商");
    }

    public void produce() {
        System.out.println("海尔厂商");
    }

}



这样就使用了桥模式，将原本繁杂的系统分离开来。如果根据需求变动，要增加电视机生产型号或者电视机生产厂商，只需要实现相对应的抽象类即可。

这样，我们也可以根据用户的需要，得到他所需要的电视机，如长虹厂商出厂的29寸电视机。

测试代码如下：

public class Client {

    public static void main(String[] args) {
        // TODO Auto-generated method stub
         BridgePattern bp = new BridgePattern();         Inch29 i = bp.new Inch29();            i.teleview(bp.new ChangHong());           Inch21 j = bp.new Inch21();            j.teleview(bp.new Haier());       }
}

 结果：

长虹厂商
29寸电视
海尔厂商
21寸电视



文章来源：http://www.javaeye.com/topic/286013  原文章中测试程序有点点小问题，我改了改，以上是可以正确运行的 环境：myeclipse
