实验5：开源控制器实践——POX

实验5：开源控制器实践——POX
一、实验目的

• 能够理解 POX 控制器的工作原理；
• 通过验证POX的forwarding.hub和forwarding.l2_learning模块，初步掌握POX控制器的使用方法；
• 能够运用 POX控制器编写自定义网络应用程序，进一步熟悉POX控制器流表下发的方法。
  二、实验环境
• Ubuntu 20.04 Desktop amd64

三、实验要求
（一）基本要求

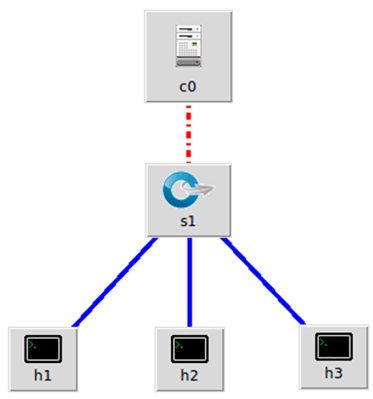

• 搭建下图所示SDN拓扑，协议使用Open Flow 1.0，控制器使用部署于本地的POX（默认监听6633端口）

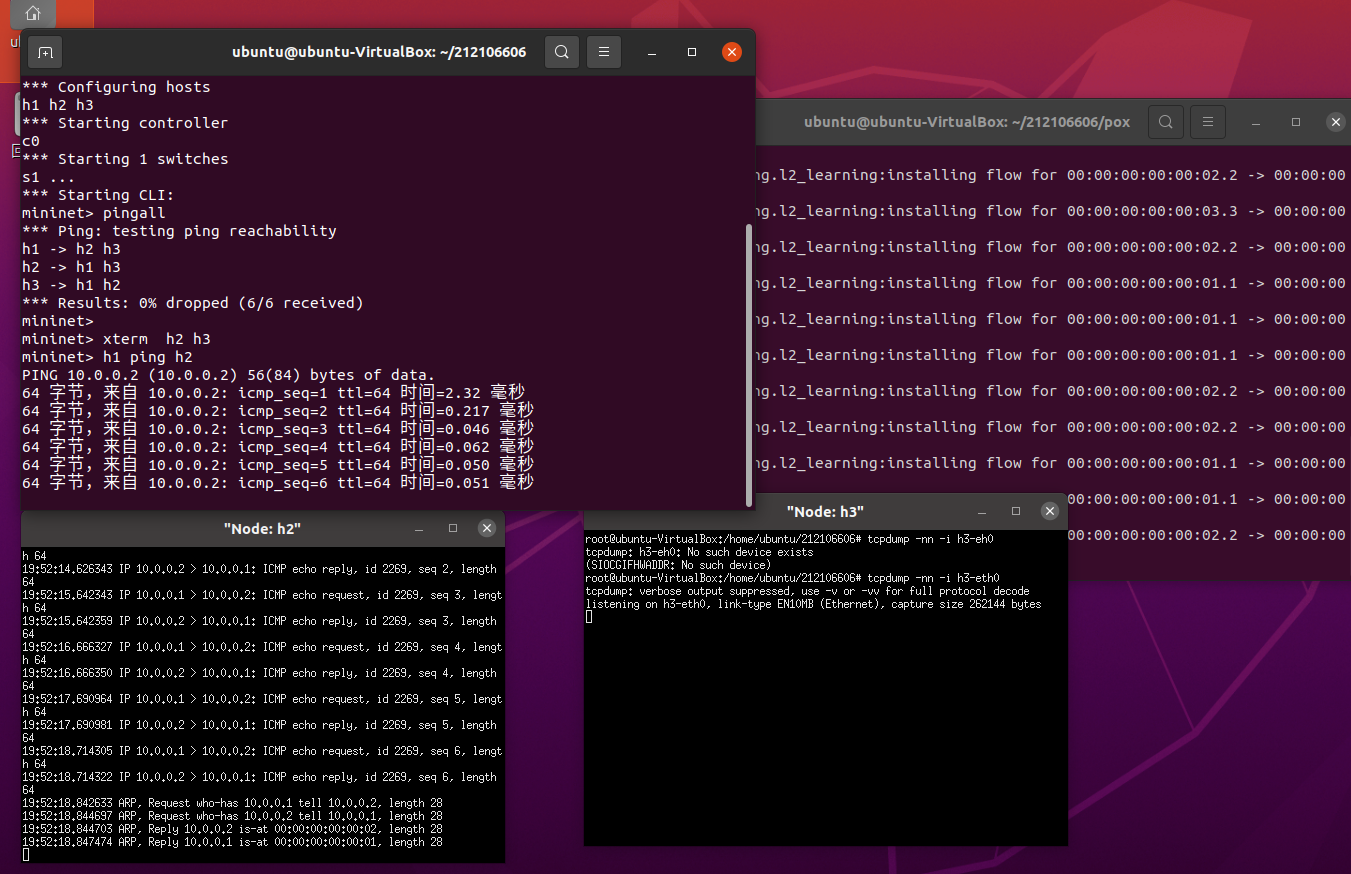

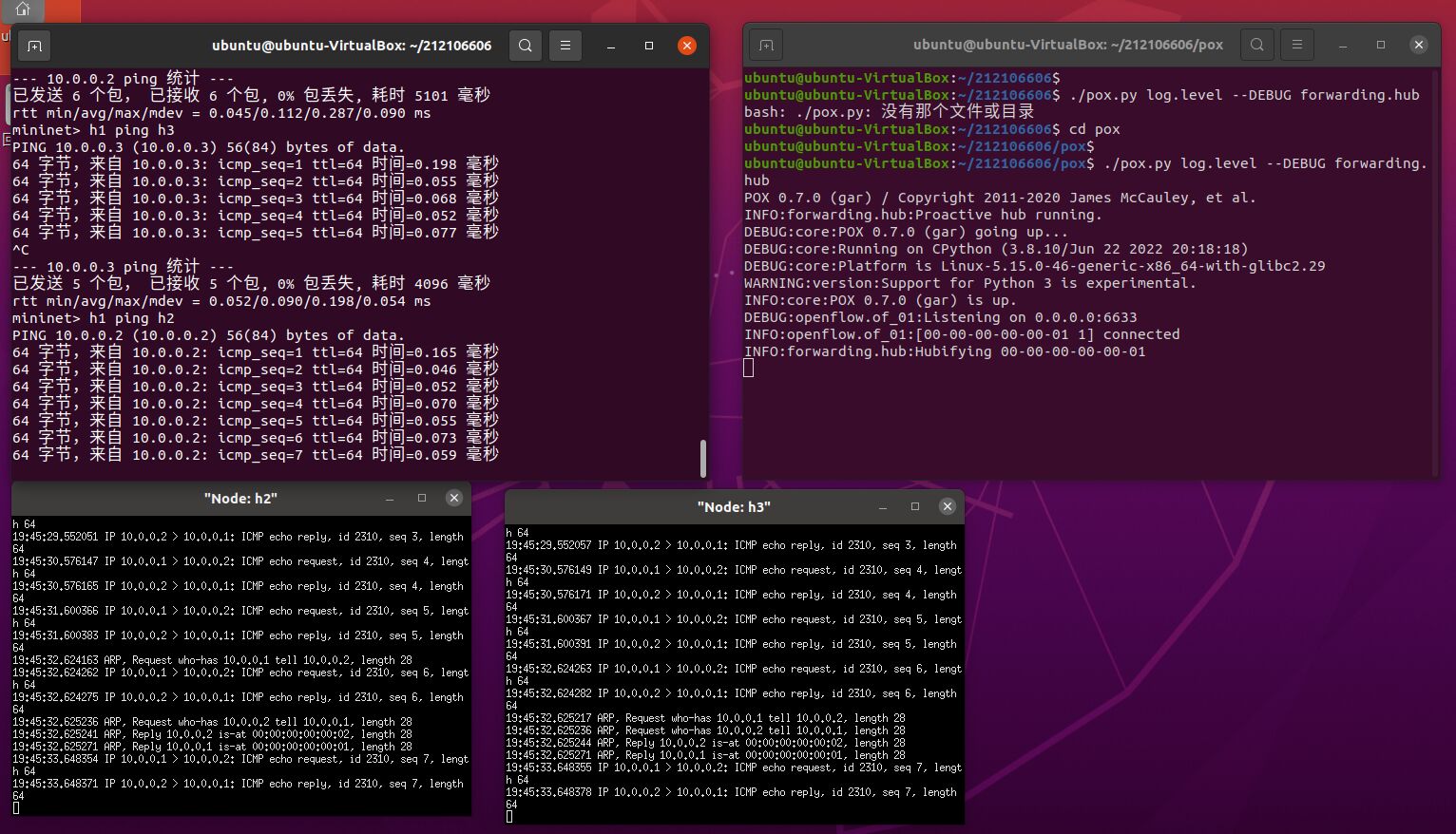

阅读Hub模块代码，使用 tcpdump 验证Hub模块；
h1 ping h2

h1 ping h3

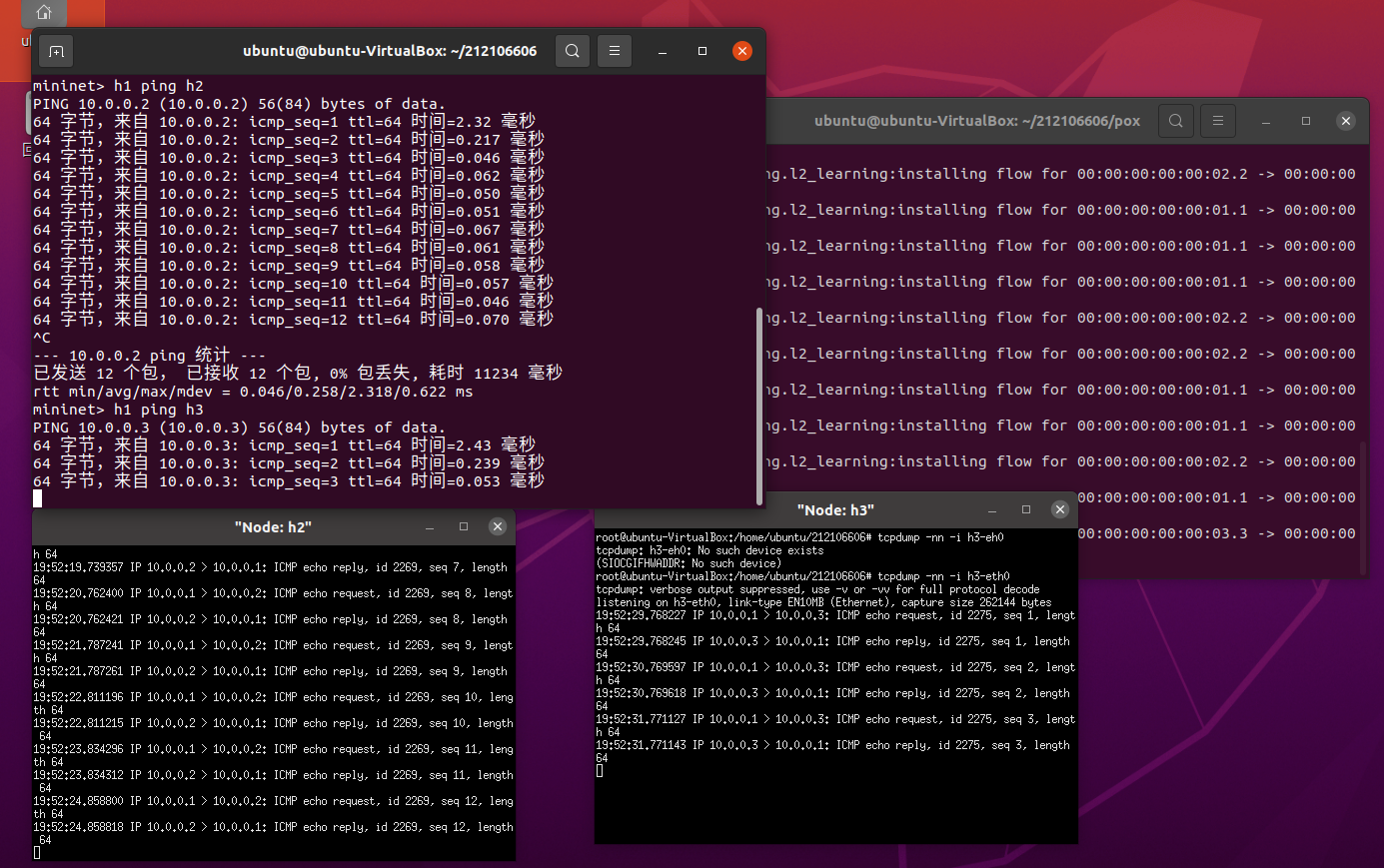

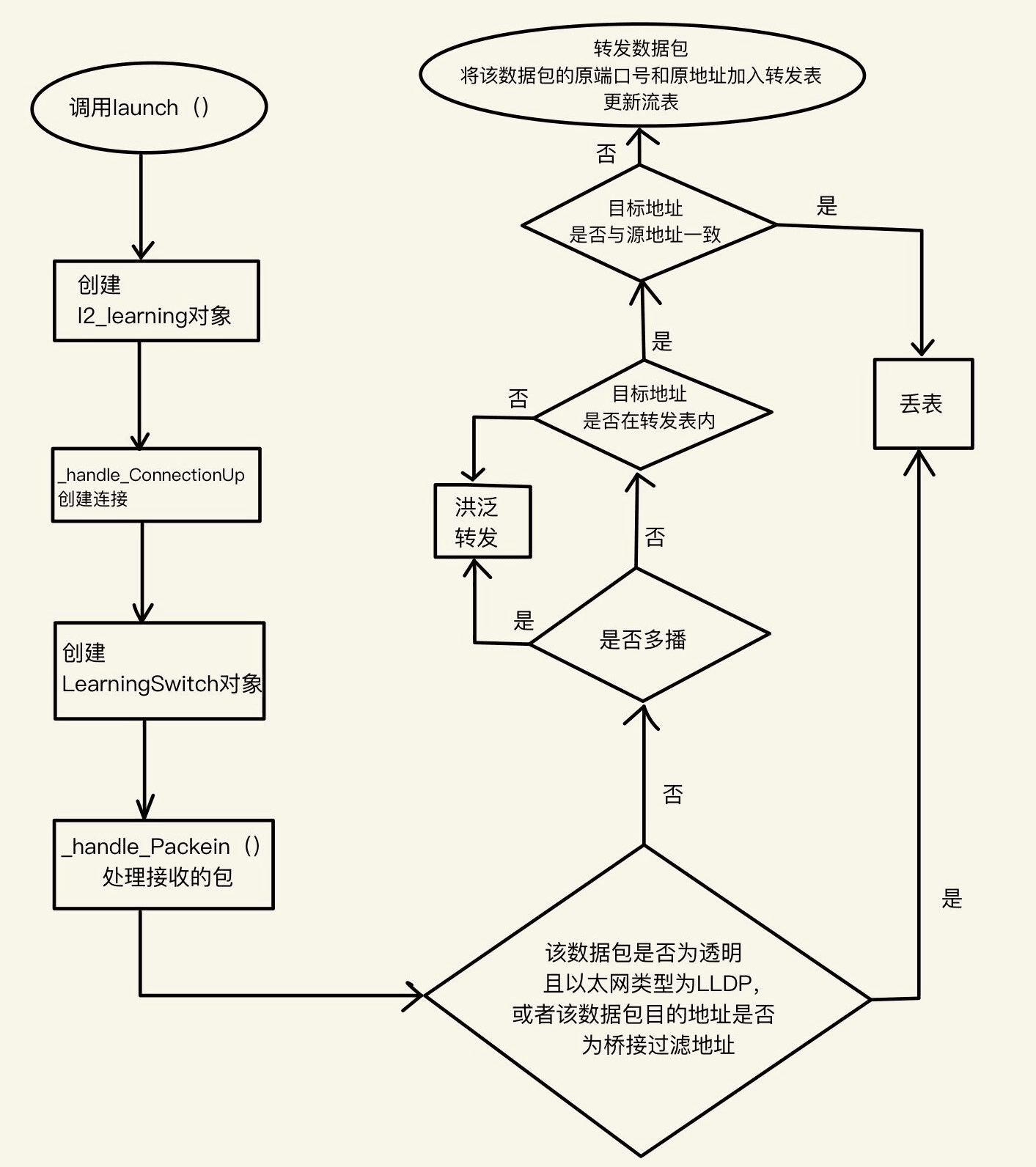

阅读L2_learning模块代码，画出程序流程图，使用 tcpdump 验证Switch模块。

h1 ping h2

h1 ping h3

四、实验总结
本次实验内容主要是对于POX控制器的使用，hub模块当h1 ping h2 时，h3也能收到报文，说明Hub模块在每个交换机上安装泛洪通配符规则，将数据包广播转发，此时交换机等效于集线器或广播交换机
而Switch模块在h1 ping h2时，只有h2能收到，说明switch模块让Openflow交换机实现L2自学习，交换机对数据包进行了学习，实现从相应的端口发出，只有目的主机可以抓取到报文
