计网：实验一 vlan的创建与划分

实验一vlan的创建与划分

一、实验目的：

1．了解vlan的工作原理；

2．学习基于端口划分vlan的方法；

3．了解跨交换机的相同vlan之间的通信；

4．进一步学习交换机端口的配置命令。

二、实验原理：

(1)VLAN是指在一个物理网段内。进行逻辑的划分，划分成若干个虚拟局域网，VLAN做大的特性是不受物理位置的限制，可以进行灵活的划分。VLAN具备了一个物理网段所具备的特性。相同VLAN内的主机可以相互直接通信，不同VLAN间的主机之间互相访问必须经路由设备进行转发，广播数据包只可以在本VLAN内进行广播，不能传输到其他VLAN中。



(2)Port VLAN是实现VLAN的方式之一，它利用交换机的端口进行VALN的划分，一个端口只能属于一个VLAN。



(3)Tag VLAN是基于交换机端口的另一种类型，主要用于是交换机的相同Vlan内的主机之间可以直接访问，同时对不同Vlan的主机进行隔离。Tag VLAN遵循IEEE802.1Q协议的标准，在使用配置了Tag VLAN的端口进行数据传输时，需要在数据帧内添加4个字节的8021.Q标签信息，用于标示该数据帧属于哪个VLAN,便于对端交换机接收到数据帧后进行准确的过滤。

三、实验设备：

Windows11操作系统下的Cisco Packet Tracer52_setup

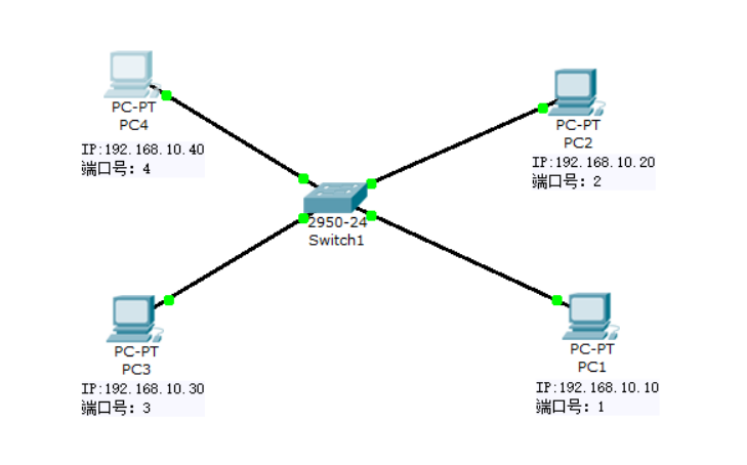

四、实验拓扑图（）：





五、实验过程（）：

同一个交换机上的vlan划分

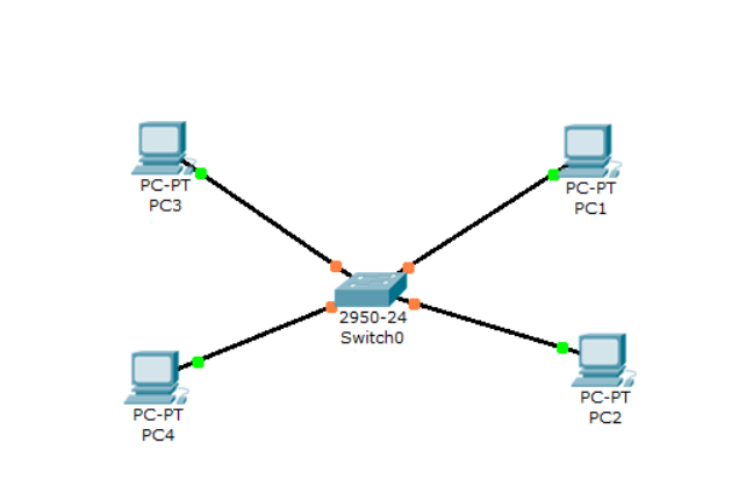

1.把四个主机拖到空白处，一个交换机放中间，为他们连上双绞线

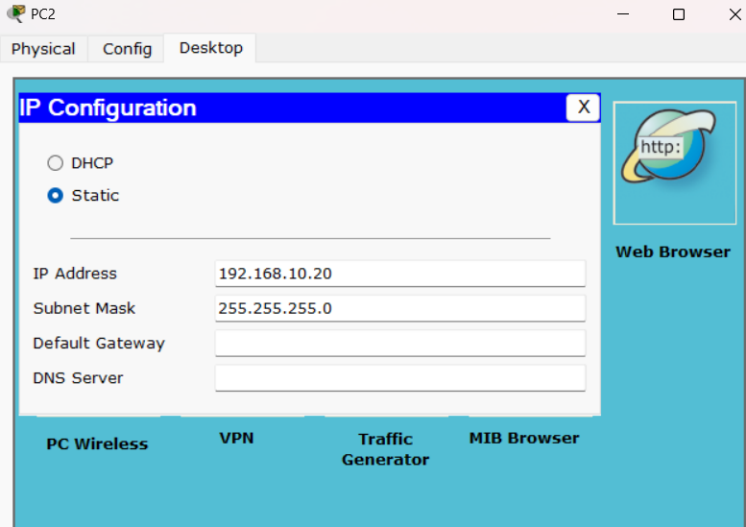

2.为每一台电脑添加对应的IPV4地址









3.划分两个VLAN网分别叫VLAN22,VLAN33,这需要点击交换机进去后自行配置



4.为我们的四台主机的分配的1，2，3，4端口划分VLAN

5. 随便点一台电脑，开始ping命令测试，这里我点的PC4,我在上一步把PC3和PC4划分到VLAN33了，然后PC1和PC2在VLAN22，此时我ping PC3的IP地址肯定能有reply，Ping PC1或者PC2肯定报超时了，因为PC1不是一个VLAN划分下的







进行跨交换机的相同vlan之间的计算机的通信实验

1.把四个主机两个交换机拖到空白处，然后连上双绞线



2.为每一台电脑添加对应的IPV4地址

略。。。。。

3.划分两个VLAN网分别叫VLAN22,VLAN33

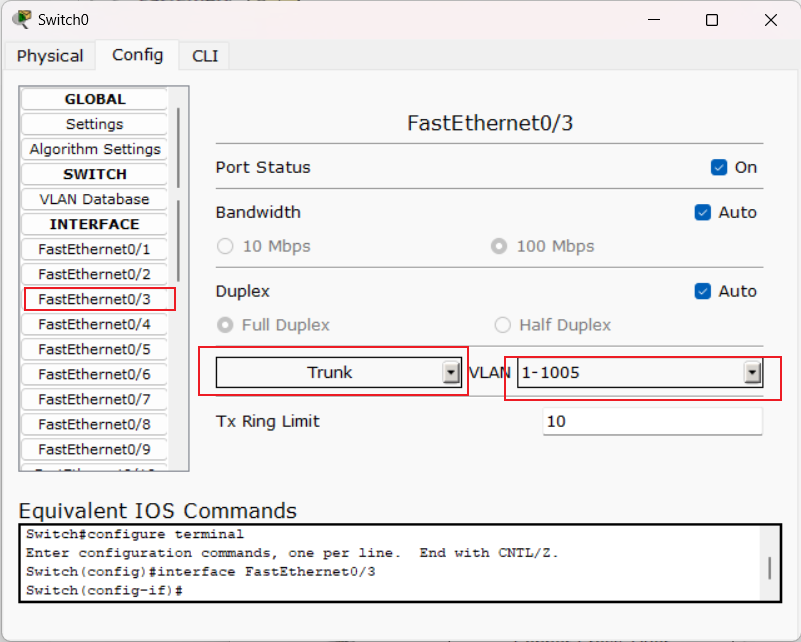

4为我们的四台主机的分配的1，2，3，4端口划分VLAN,此时增加了两个交换机的端口，交换机之间用虚线，选择TRUNK，这里我两边的接口3是互相连的交换机



5.开始测试

六、实验总结：

如果主机在同一个VLAN下则都可以互相Ping到，不同就不行
