UML类图的六种关系

概述

UML类图用于描述系统中的类（对象）本身的组成和类（对象）之间的各种静态关系。

类之间的关系有：泛化（继承）、实现、关联、聚合、组合、依赖。

六种关系的耦合度大小是：泛化 = 实现 > 组合 > 聚合 > 关联 > 依赖。
 

泛化（Generalization）

泛化就是指继承关系。

代码体现：子类继承父类。

UML符号：实线+空心箭头，箭头指向父类

如图：

 

实现（Realization）

实现关系即实现类实现接口。

代码体现：A类实现B接口。

UML符号：一条虚线+空心箭头

 

关联（Association）

关联关系指类和类之间的联系，如一对一、一对多、多对多。其中有单向关联，双向关联。

代码体现：成员变量

UML符号：双向关联，一条实线或一条实线+两个箭头；单向关联，一条实线+一个箭头

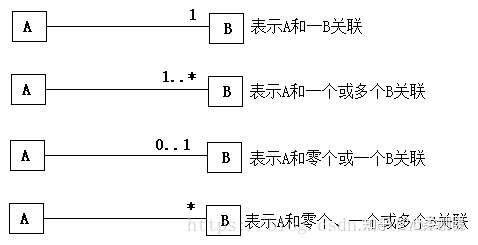

一对一

其他：（图片来自https://www.zhihu.com/question/419192424/answer/1471808645）

 

聚合（Aggregation）

聚合关系（Aggregation）表示的是整体和部分的关系，整体与部分可以分开，即部分能脱离整体而独立存在。

代码体现：成员变量

UML符号：一条实线+空心菱形

 

组合（Composition）

组合也是整体与部分的关系，但是整体与部分不可以分开，部分不能脱离整体而独立存在。

代码体现：成员变量

UML符号：一条实线+实心菱形

 

依赖（Dependency）

是一种使用关系，一个类的实现需要另一个类的协助。即在一个类中使用了另外一个类。尽量不要使用双向依赖。以上关系都是依赖关系的特例。

代码体现：局部变量、方法的参数或者对静态方法的调用。

UML符号：一条虚线+箭头

 
