03-01 IMX6ULL LED Register

概述

LED开发流程

• 查看原理图。确定引脚；确定控制方式。

• 查看芯片手册。确定操作那些寄存器；那些位；寄存器的地址

  针对IMX6ULL而言；寄存器的控制为

  CCM（默认使能） -> IOMUXC（设备引脚的用途控制） -> GPIOGDIR（方向控制） -> GPIODR/GPIO_PSR

• 编写框架

1 IMX6ULL GPIO的整体结构

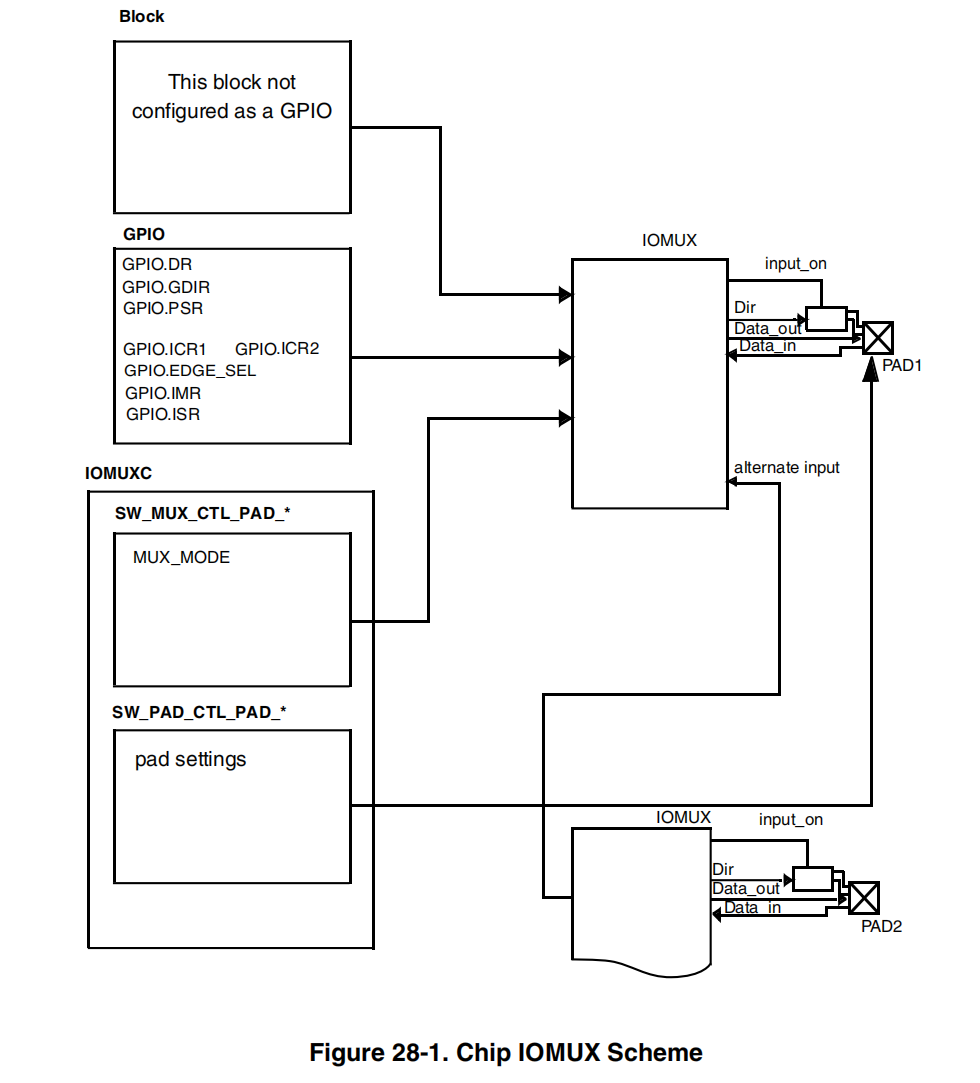

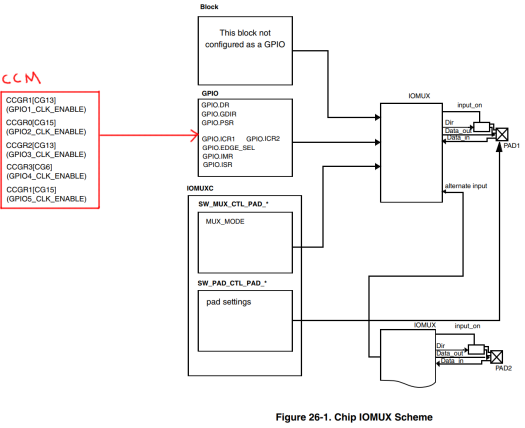

1.1 io复用方案

描述

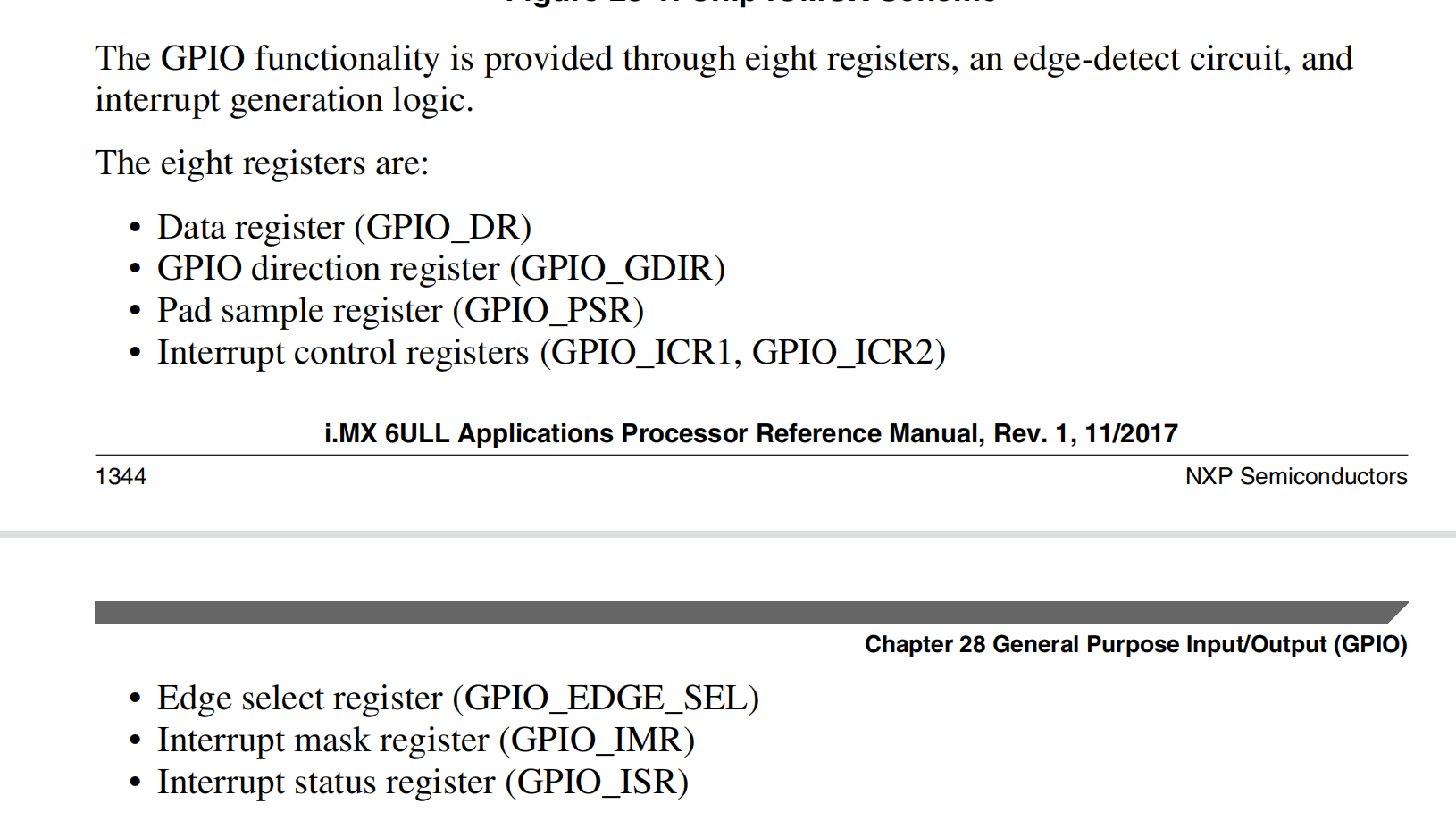

文档中描述了GPIO的组成方案，是通过8个寄存器、一个边缘检测电路和中断生成逻辑

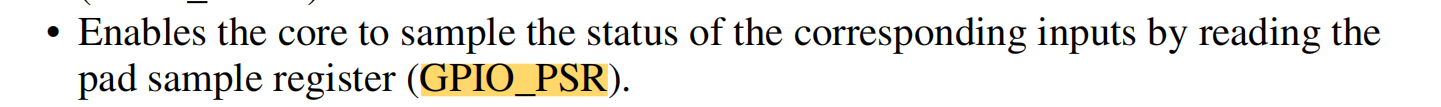

这里应该需要关注的是GPIO_PSR，此寄存器的作用为输入状态采集

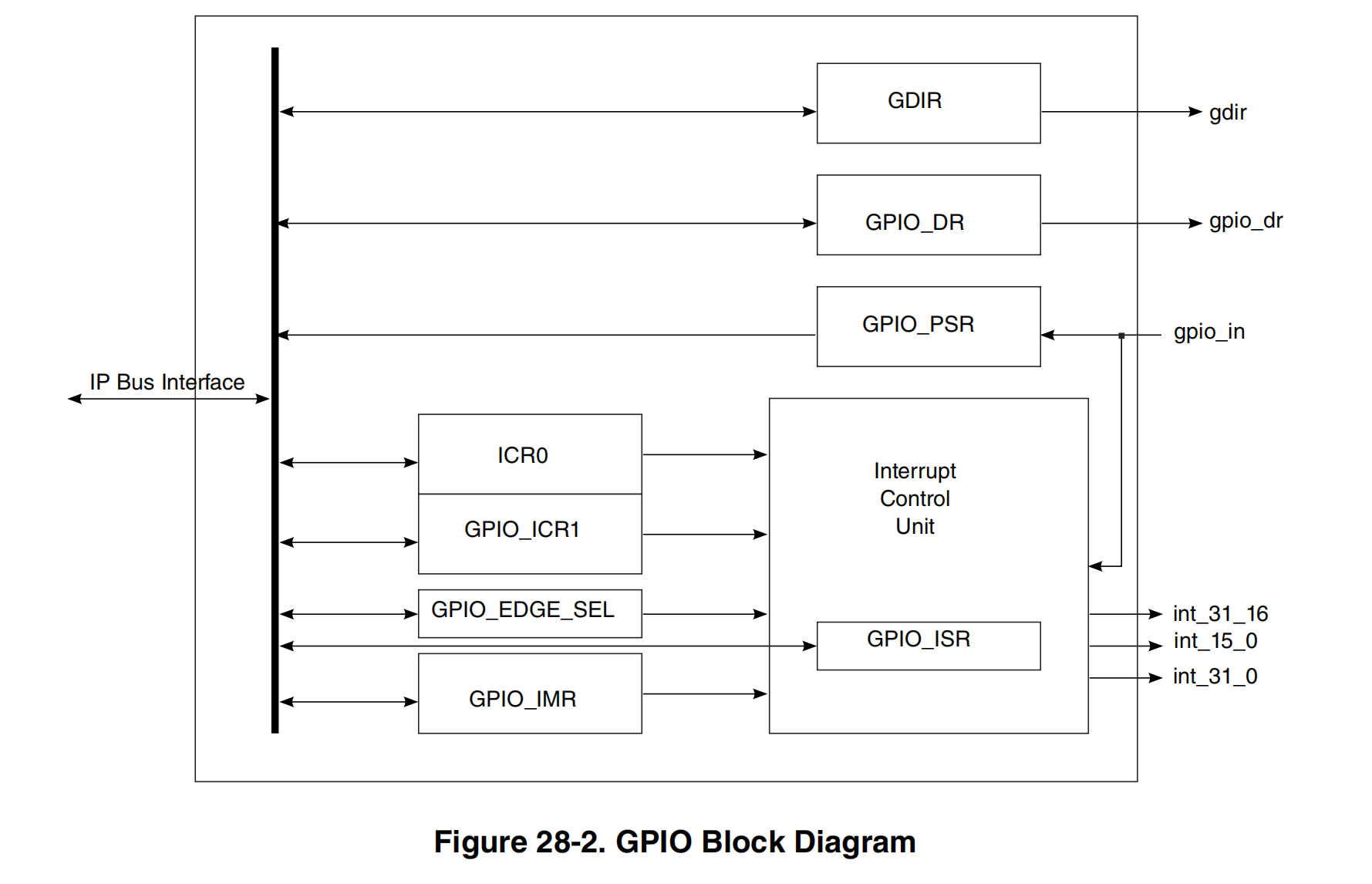

1.2 GPIO Block Structure

2 GPIO编程

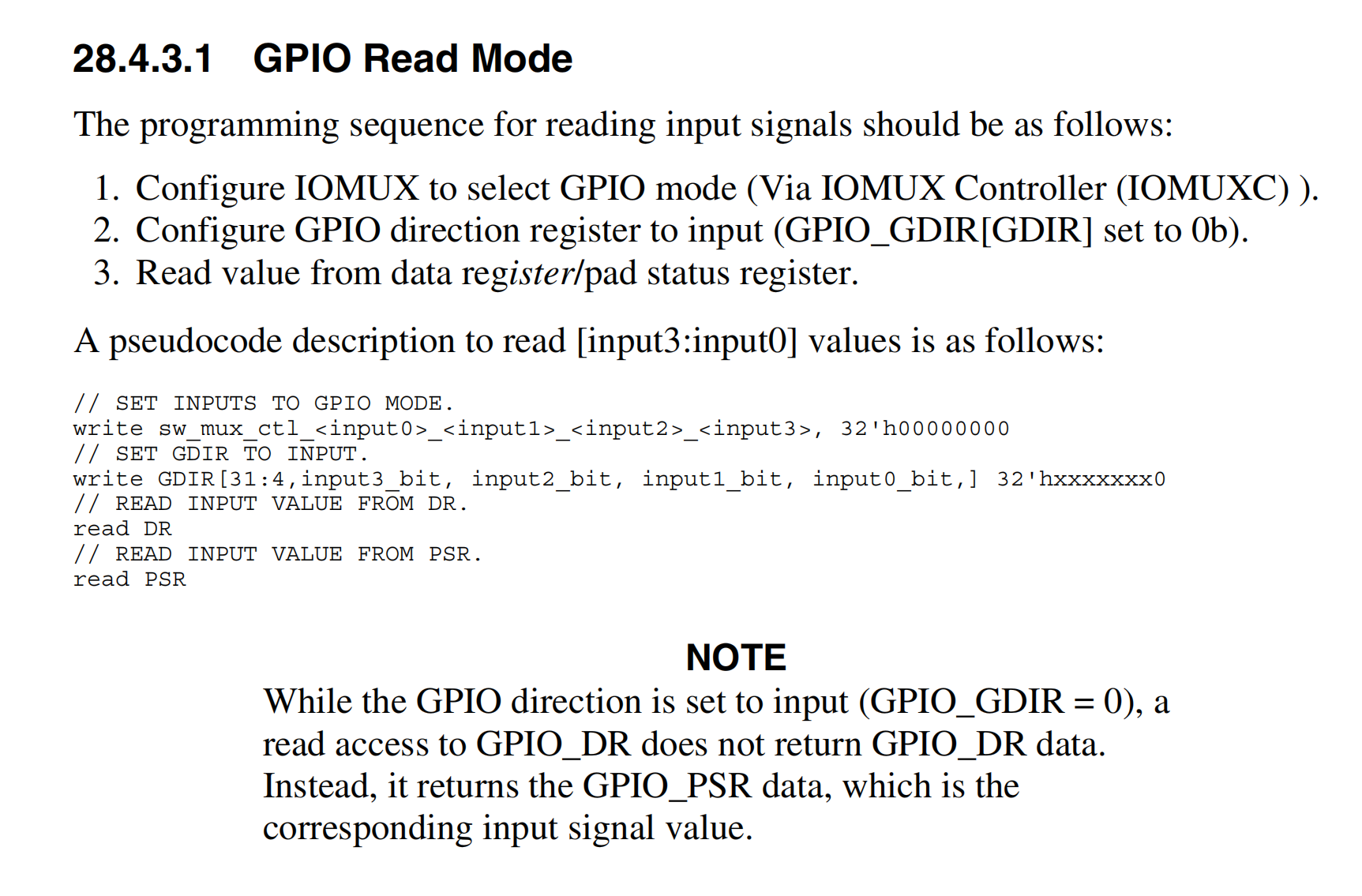

2.1 GPIO Read

注意：read的时候需要去读取GPIO_PSR寄存器

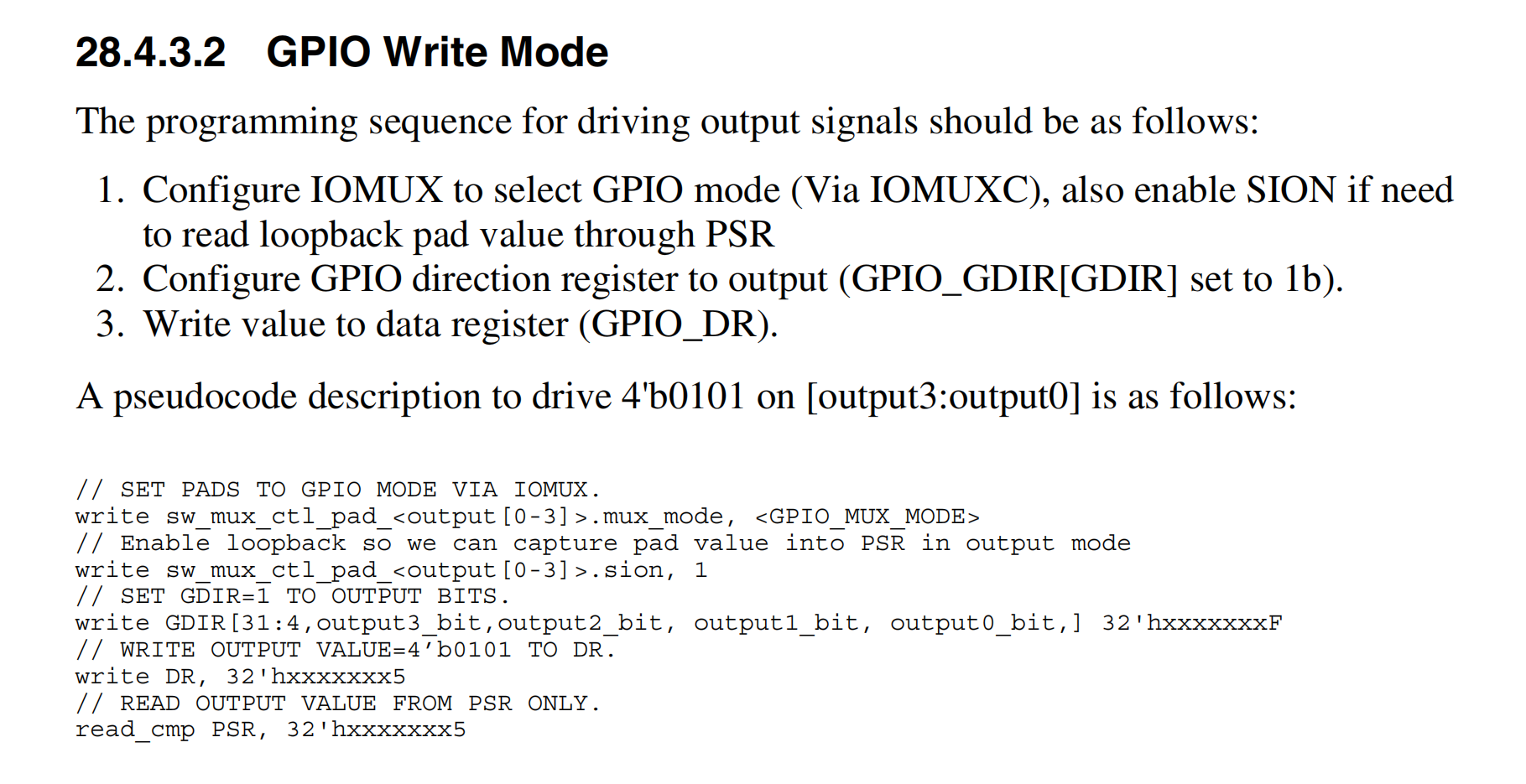

2.2 GPIO Write

3 寄存器

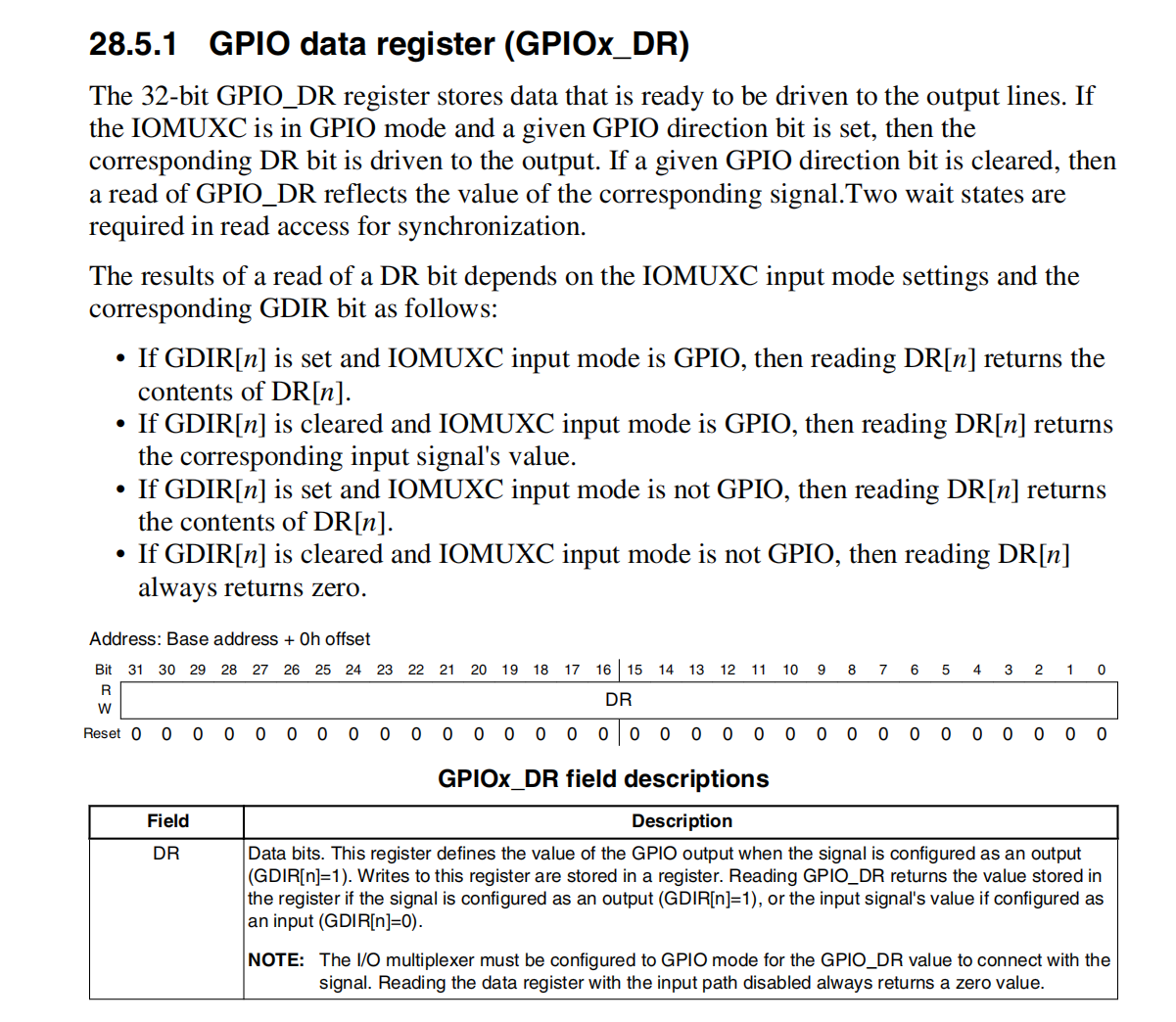

3.1 GPIO data register（GPIOx_DR）

注意：此寄存器是用来写数据的，并不是用来读取输入数据的

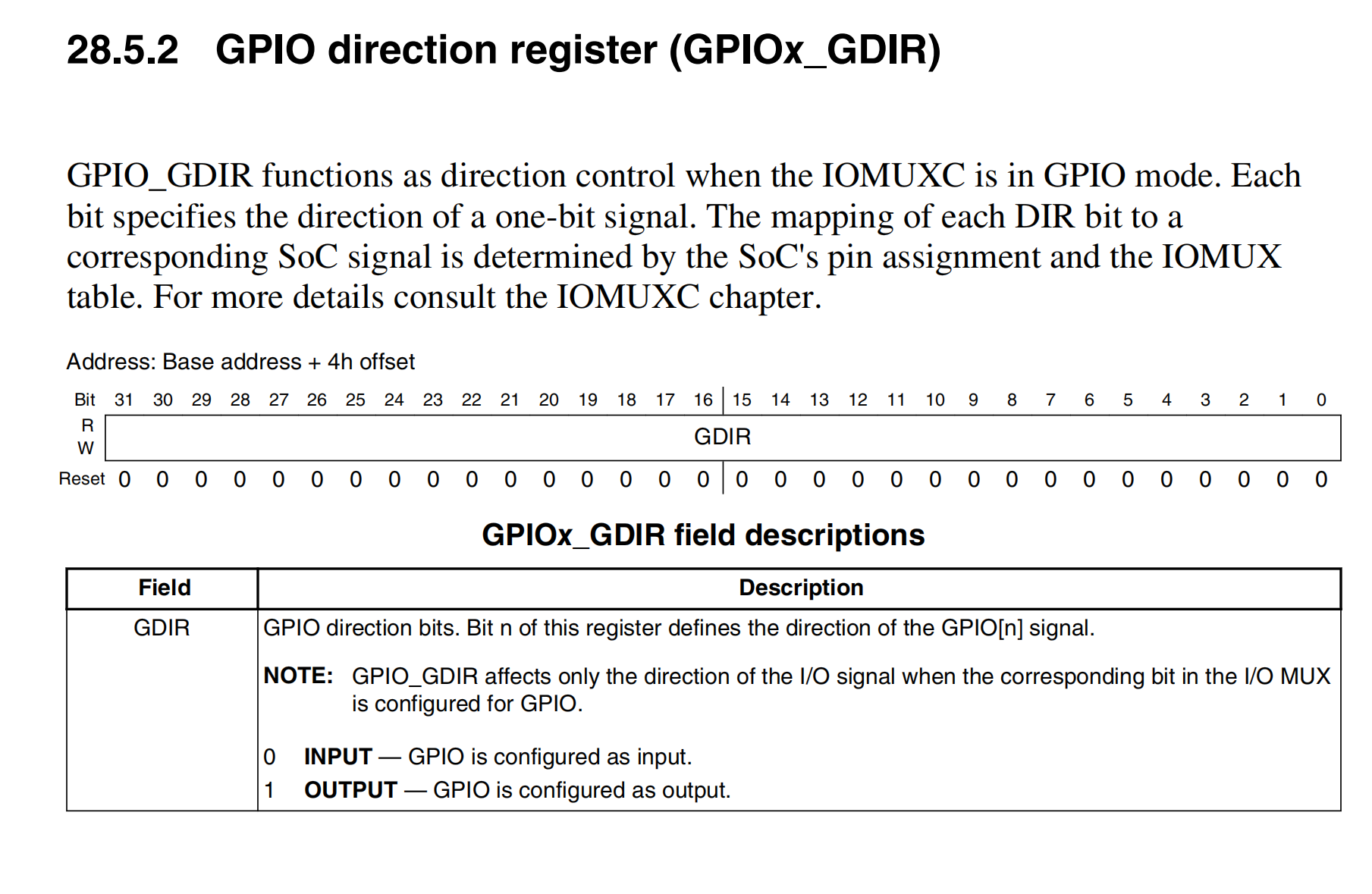

3.2 GPIO direction register(GPIOx_GDIR)

该寄存器的第n为表示GPIOx的第n位的方向

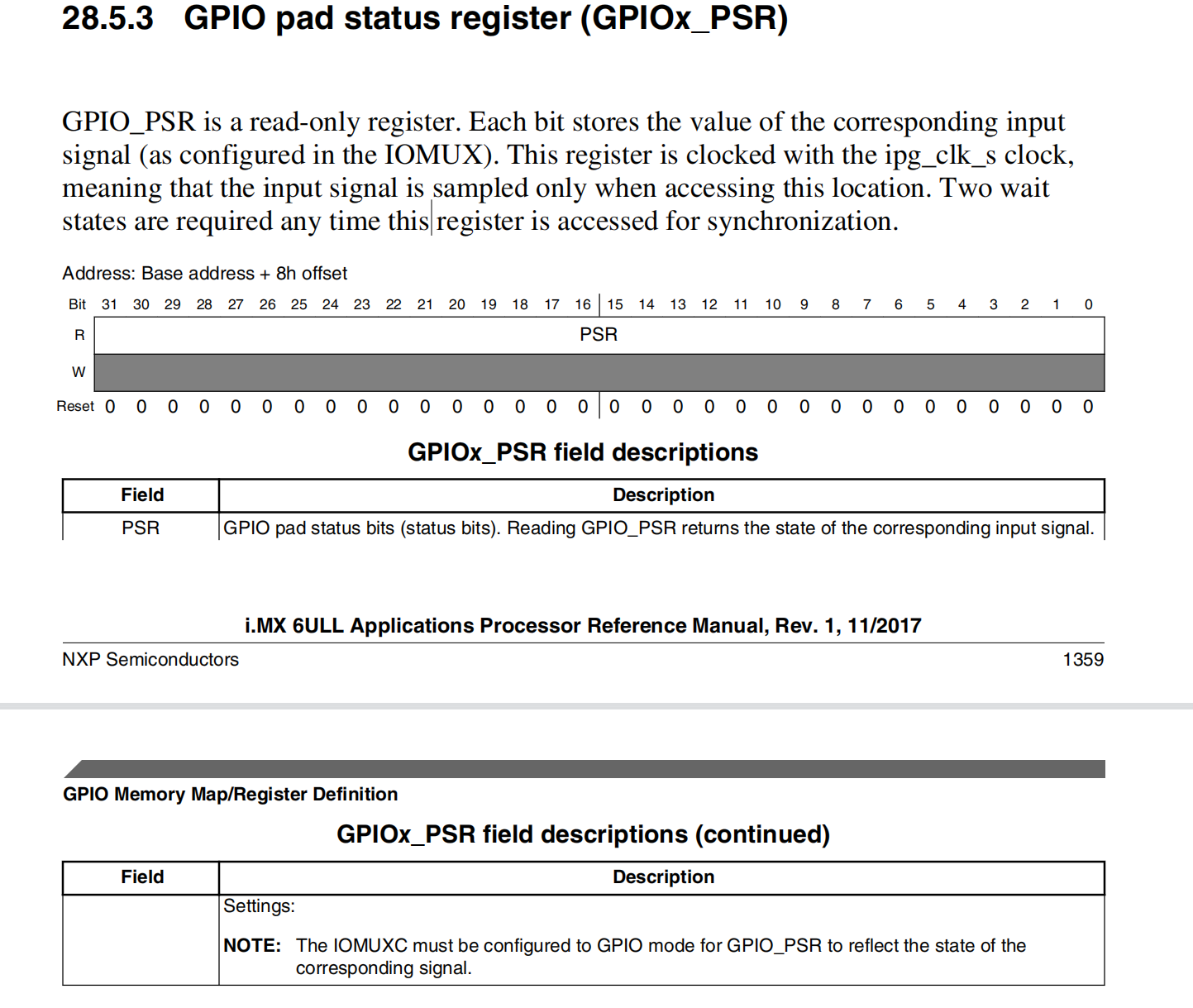

3.3 GPIO pad status register (GPIOx_PSR)

注意：此寄存器为只读。储存每一位的输入值

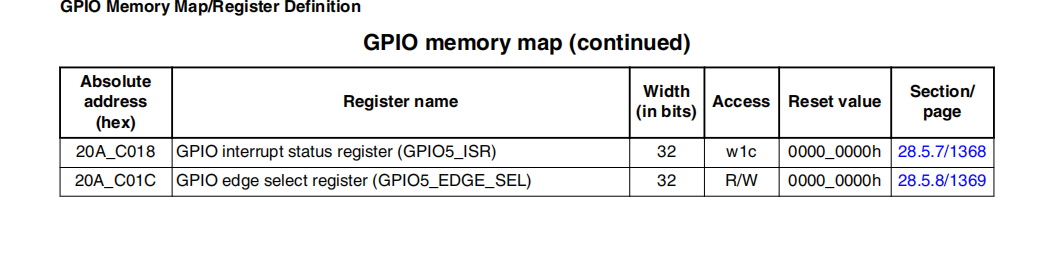

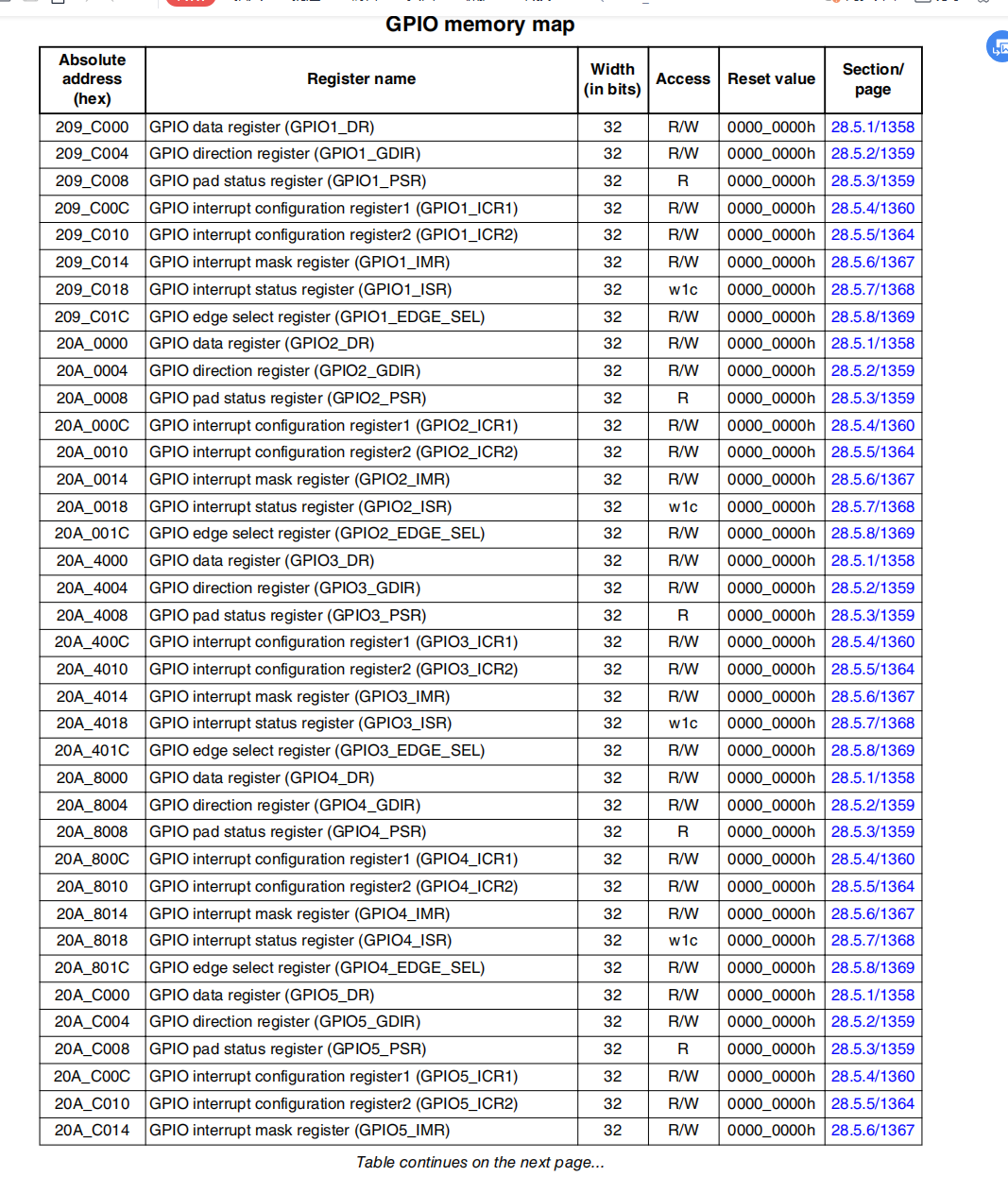

4 GPIO Register Address

5 Clock Controller Module(CCM)

需要注意的是除开上面的内容之外，GPIO模块还受CCM控制。即GPIO控制模块为：CCM、IOMUX、GPIO

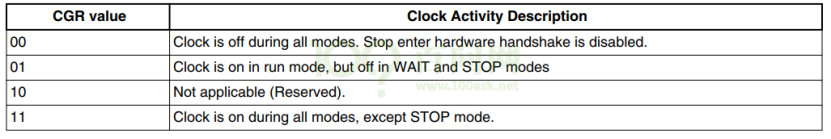

5.1 CCM_CCGRy

此寄存器中的两位来决定GPIO的的时钟是否使能

6 IOMUX Control (IOMUXC)

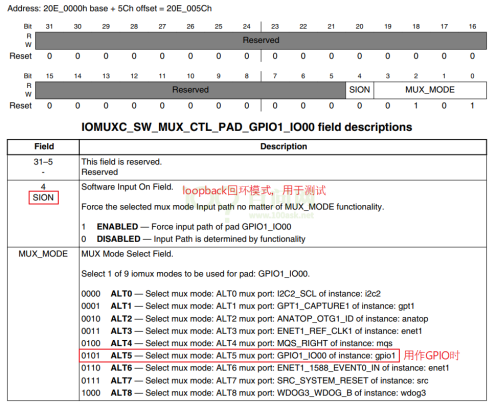

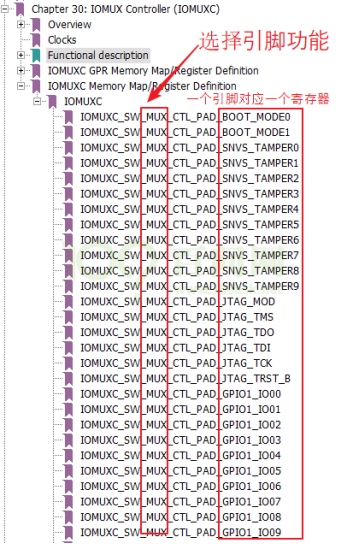

6.1 IOMUXC_SW_MUX_CTL_PAD_<PADNAME> : 选择pad

选择某个设备，并决定复用的功能。

例如：需要使用GPIO则，这里需要选择IOMUXC_SW_MUX_CTL_PAD_GPIO...

6.2 IOMUXC_SW_MUX_CTL_GRP_<GROUP NAME> : 选择某组引脚的功能

上面根据需求选择了需要使用的GPIO寄存器，在这里配置GPIO引脚的用途

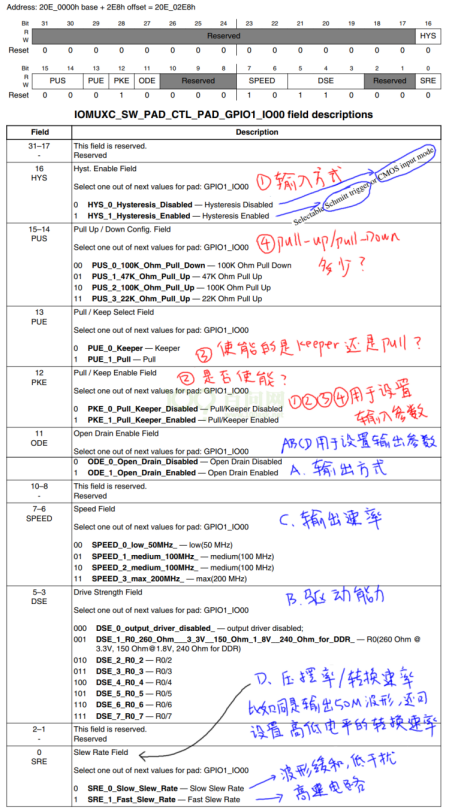

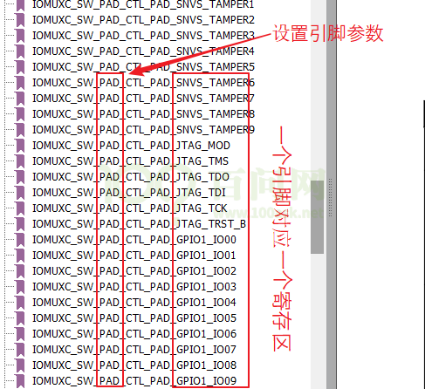

6.3 IOMUXC_SW_PAD_CTL_PAD_<PAD_NAME> : pad的参数

设置完用途后，需要设置默认参数

依然以GPIO为例

内容不太理解，遗留

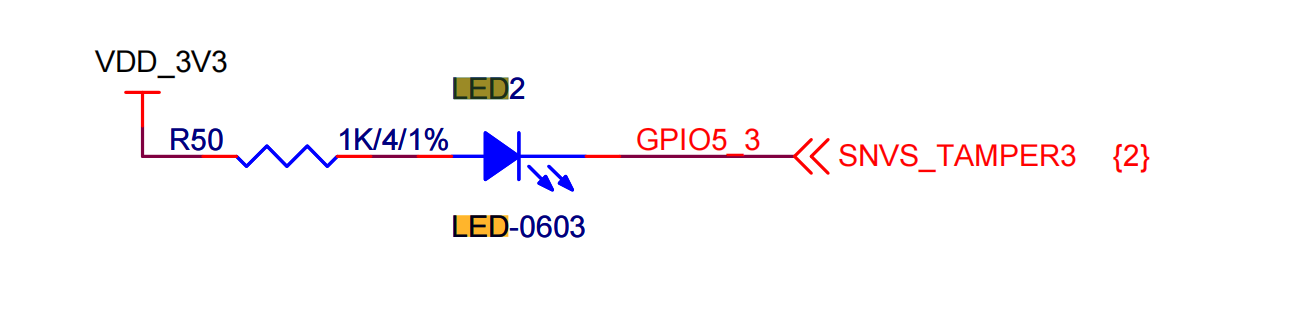

7 原理图
