W5500芯片手册记录

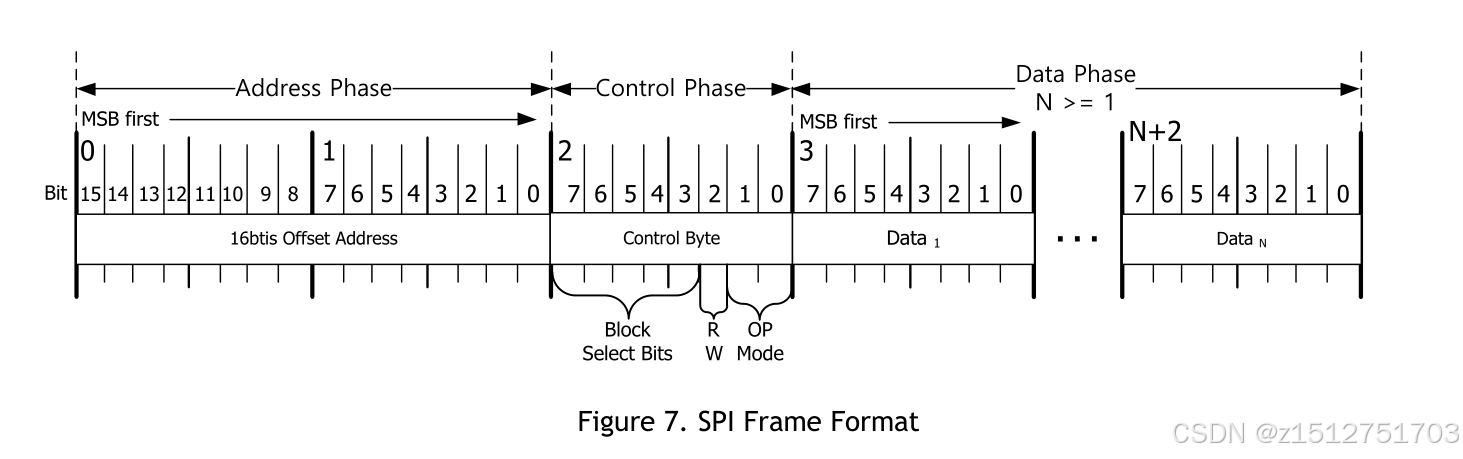

一、数据帧结构：

1、16Bit的块内偏移地址；

2、5Bit的块选择位，数据块包括1组W5500通用寄存器，8组SOCKET寄存器、TX缓存、RX缓存，1 + 3 * 8共计25组内存区域；

3、1Bit的读写标志位；

4、2Bit的操作模式位，用于指定传输数据长度，00时，数据传输长度由CS引脚控制，手册中称作变长度数据传输模式（Variable Length Data Mode，简称VDM），01/10/11分别对应固定长度1/2/4字节，手册中称定长度数据传输模式（Fixed Length Data Mode，简称FDM）。W5500数据手册中的2.3和2.4小节用图文的形式详细说明了这两种数据模式的读、写SPI帧结构；

5、若干字节的数据；



二、片上存储组织结构

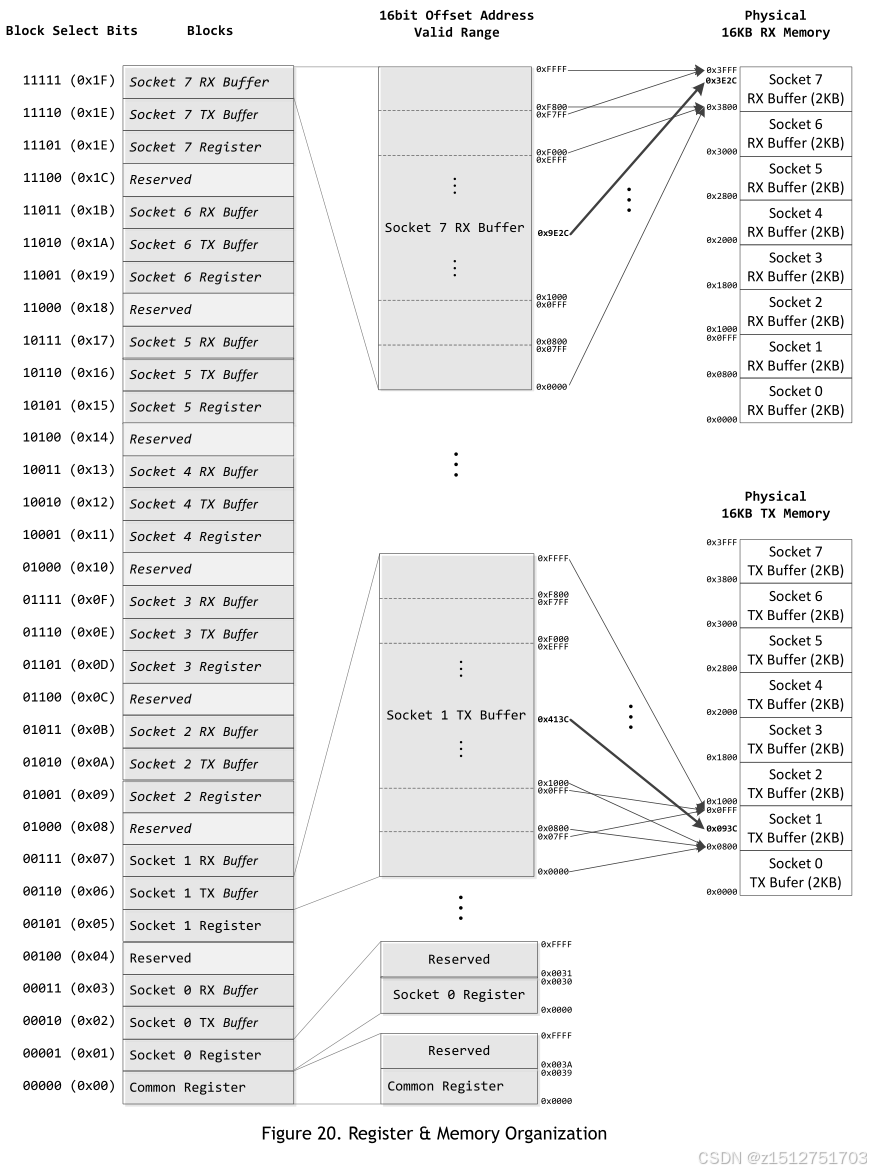

1、上边说了，W5500中除了1组通用寄存器外，还有8组SOCKET寄存器、TX缓存、RX缓存，

其中8个TX缓存、RX缓存分别共享16KB大小的发送存储空间和16KB大小的接收存储空间，在W5500芯片初始化的时候，可以在代码中分别对8个SOCKET分配发送和接收缓存大小。8组SOCKET配置寄存器是一模一样的。

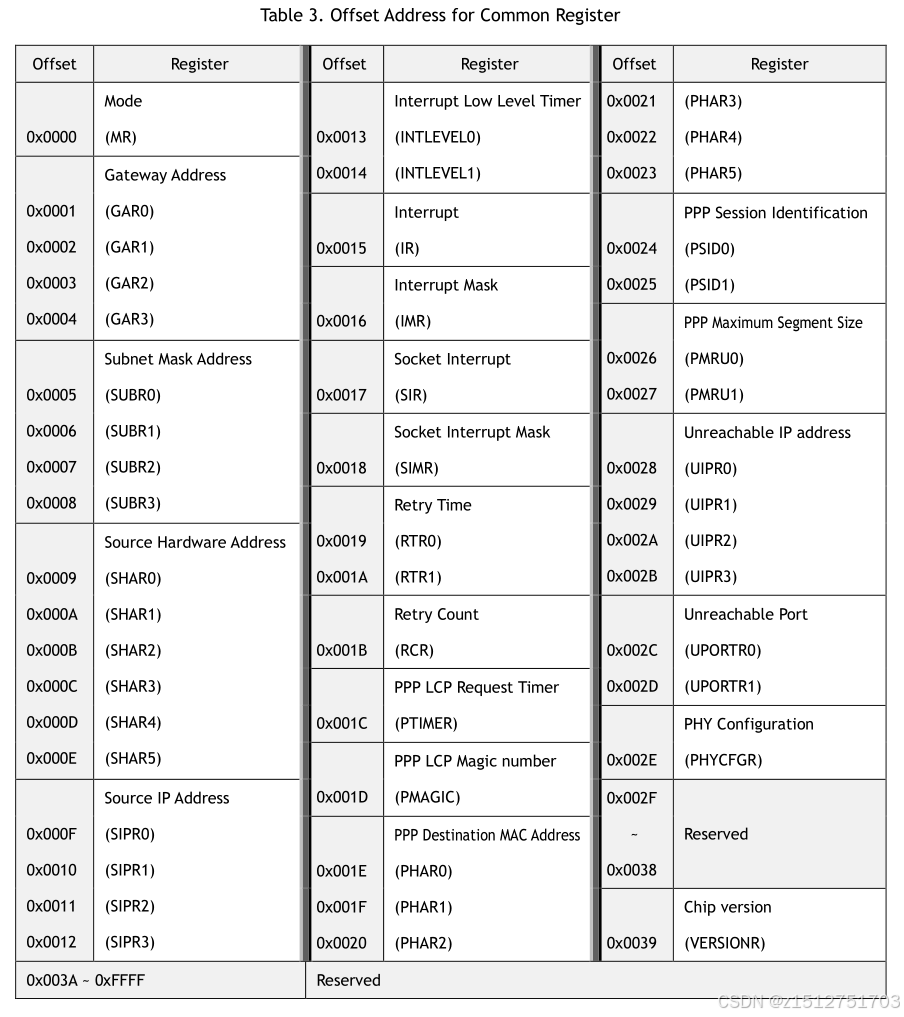

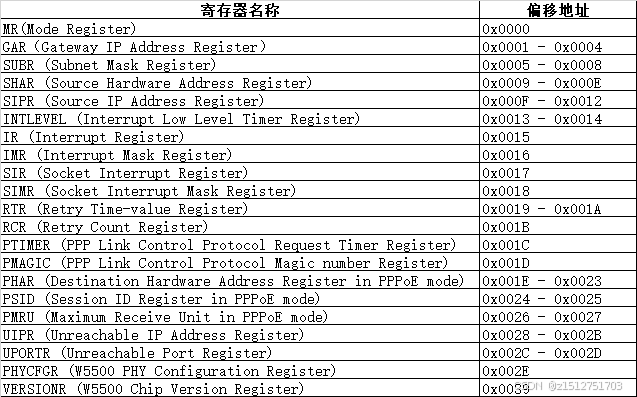

2、通用寄存器组（Common Register Block）

该区域寄存器用于配置W5500这颗网卡的整体基本信息，比如IP地址、MAC地址之类的；

本来用的CSDN编辑的表格，结果复制粘贴之后就出不来了表格，真垃圾啊，艹，以后再也不用CSDN了，真TMSB，浪费时间。

具体每个寄存器（组）的详细作用，可以参考W5500数据手册第4.1小节，后续可以补充比较关键的寄存器（组）的作用机理；

3、SOCKET寄存器组（Socket Registers）

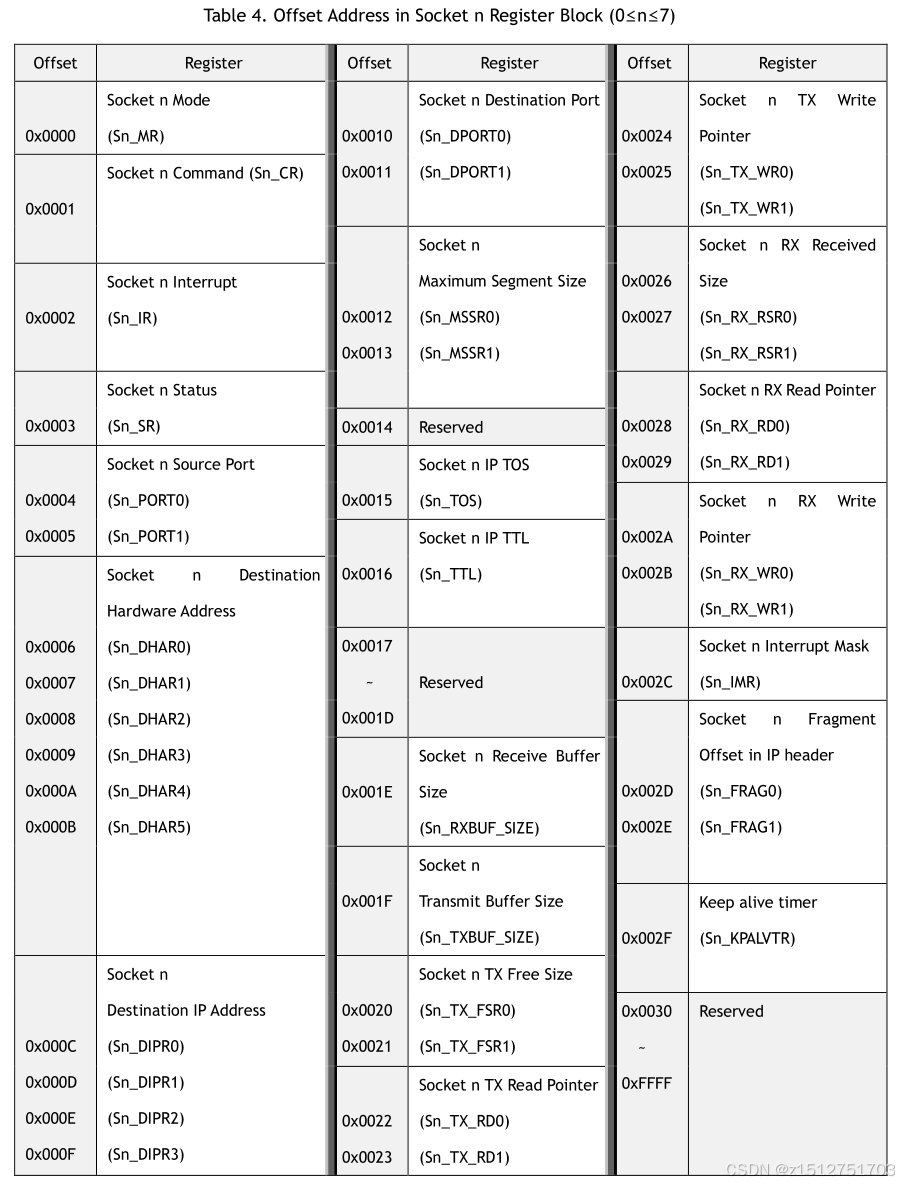

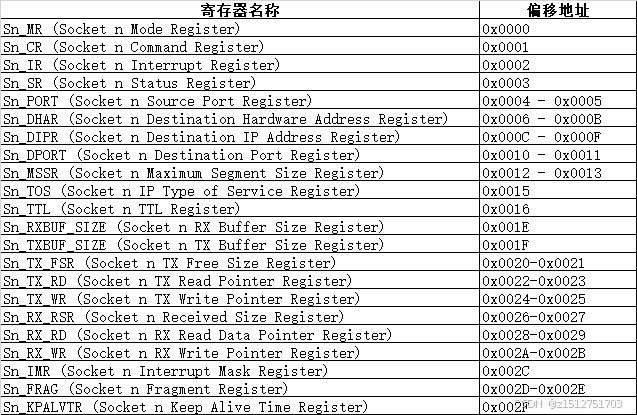

W5500 支持8个Socket作为通讯信道，每一个Socket通过Socket n寄存器组控制（0≤n≤7）。
