dwg元素提取，转geojson

1.理解目标需求

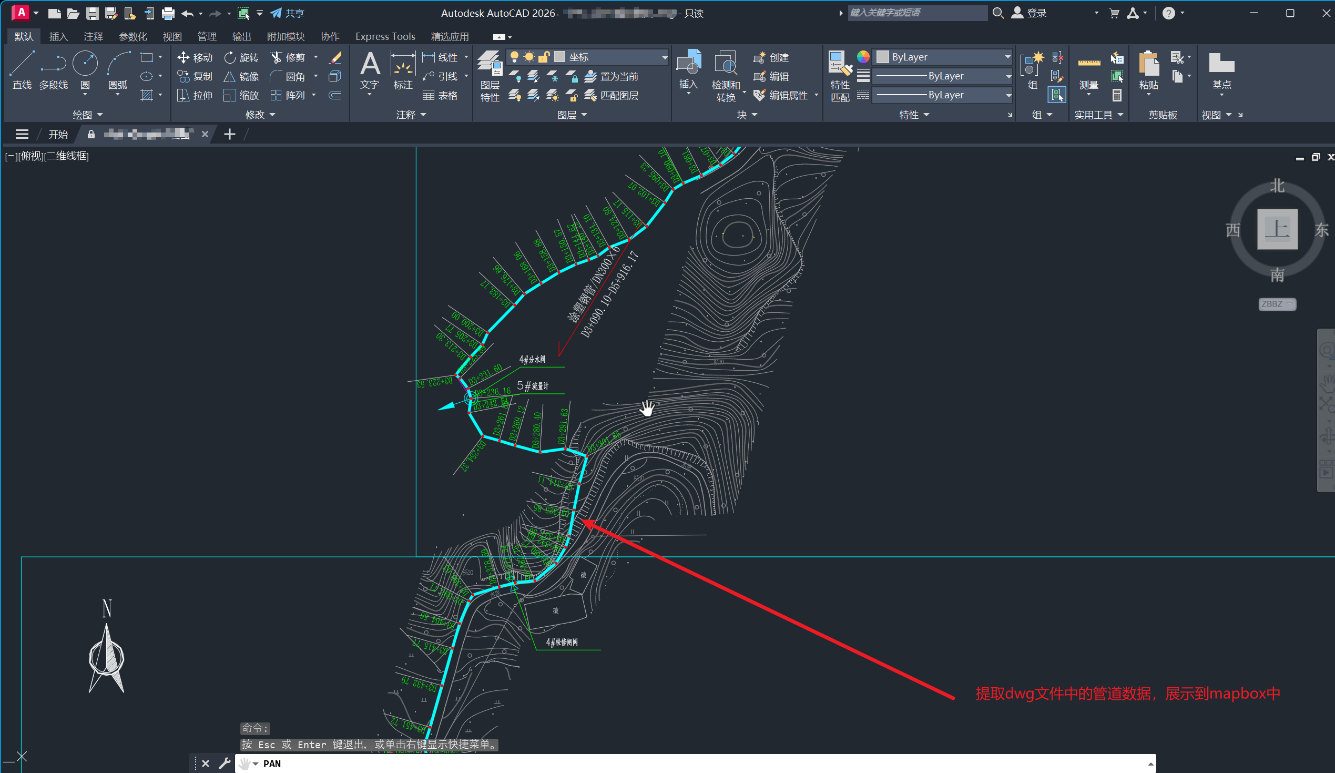

提取dwg中的部分元素展示到web地图中

2.定义操作步骤

需要的软件：本次演示使用软件是ArcGIS3.5、AutoCAD2026，可从软件目录下载

• 操作dwg文件，删除多余的元素，只保留需要的元素
• 将dwg文件导入ArcGis中，设置元素的CRS，导出wgs84的geojson即可。

3.开始操作(参考dwg文件转geojson)

1.确定dwg中建筑的大致坐标，如万胜坝，直接百度

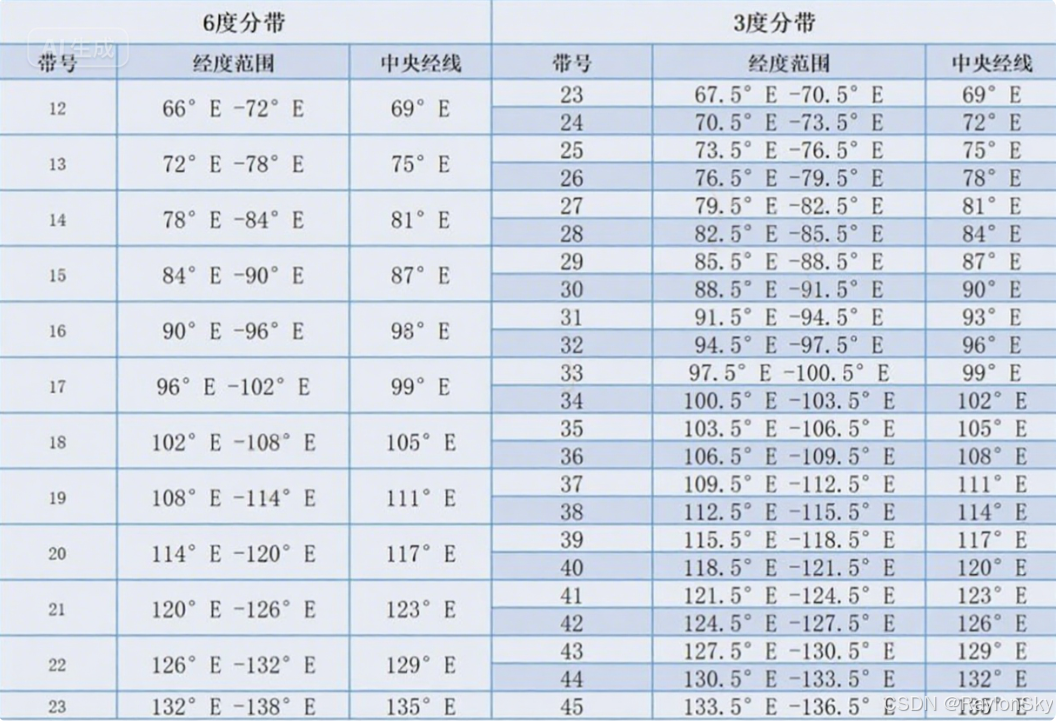

2.这里的dwg使用了高斯克吕格投影,找到对应的中央经线(这里确定使用3°、6°，某个分带，参考[与高斯-克吕格投影分带]https://blog.csdn.net/weixin_62100318/article/details/136054184)，这里对应的就是3°的108E为中央经线。

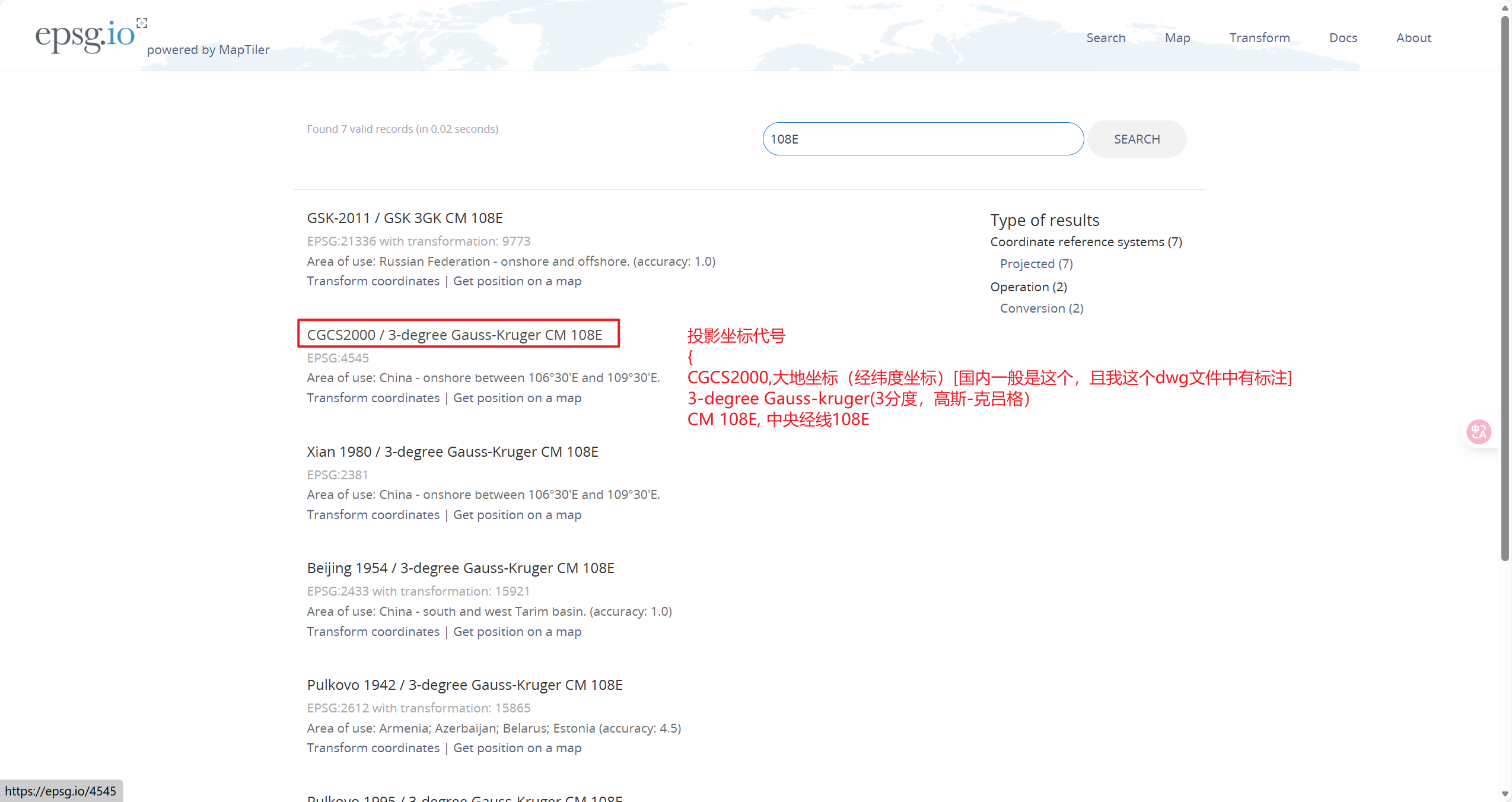

3.先根据中央经线去 https://epsg.io/查询EPSG码

例如: 我的坐标(经度:108.455063, 纬度:30.167238), 对应的3°带的中央经线就是108°E, 简称108E

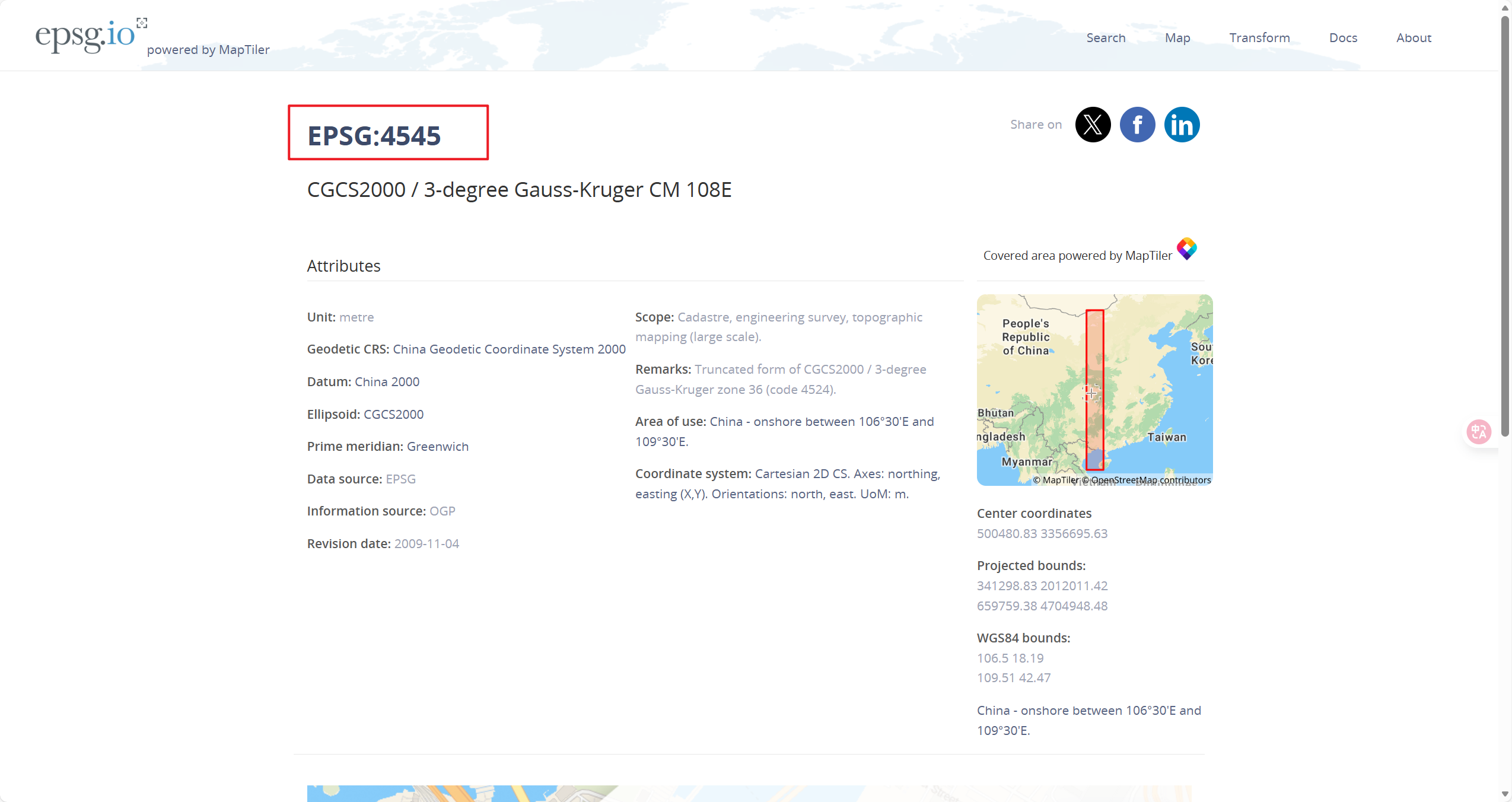

点击进入是需要的EPSG码

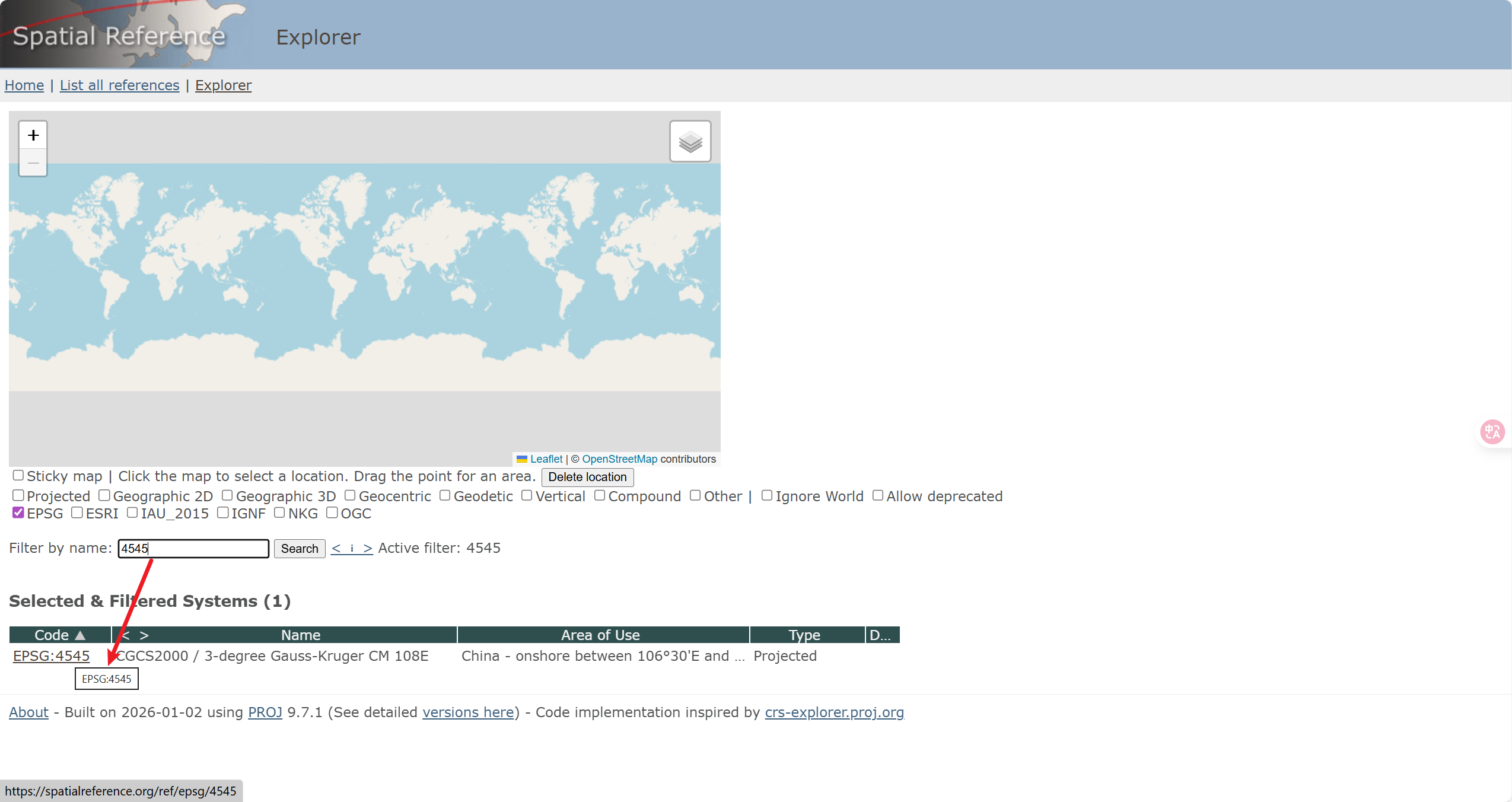

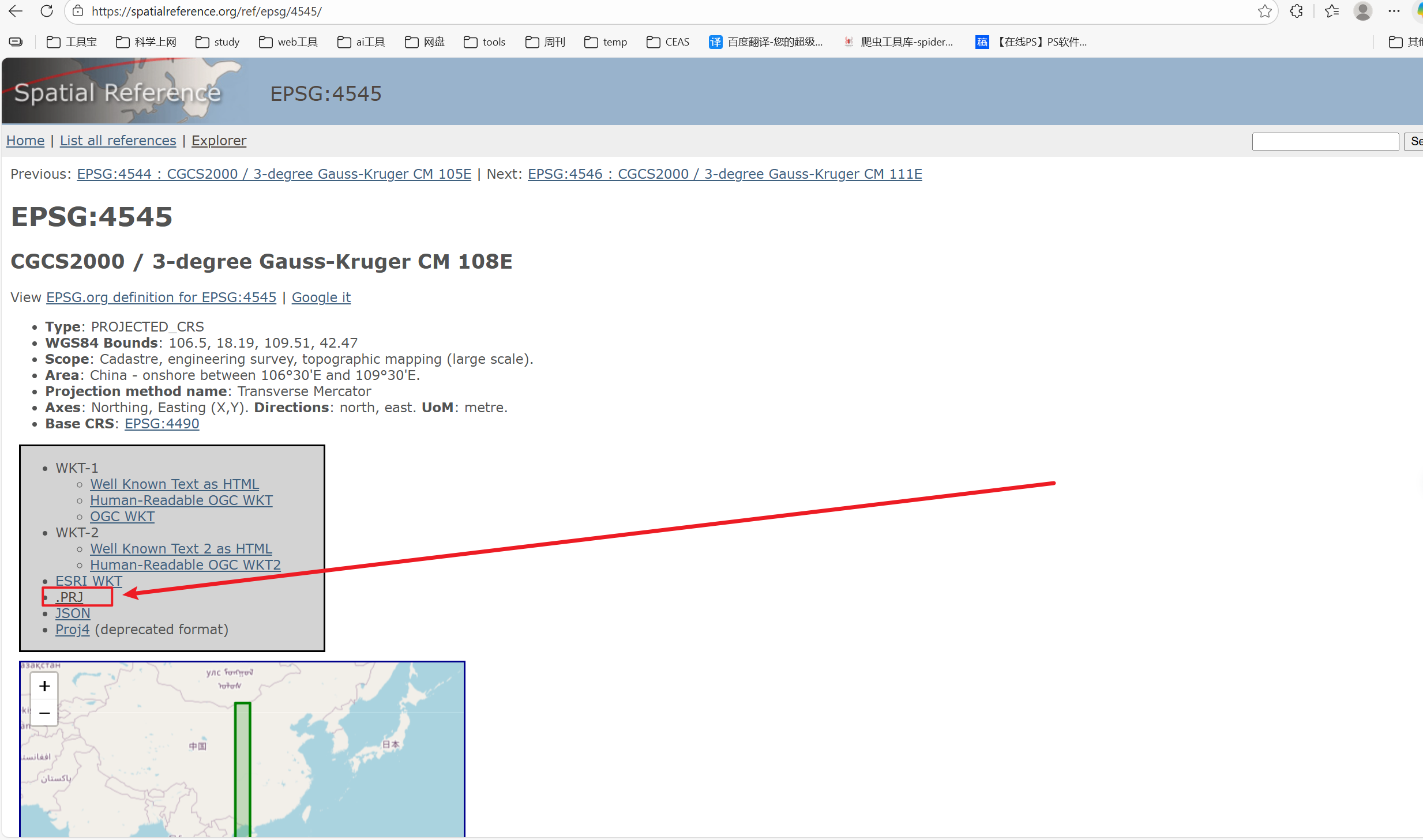

4. 再根据EPSG码去 https://spatialreference.org/explorer.html 查询prj文件并下载

5.编辑dwg文件，可选删除不需要的元素

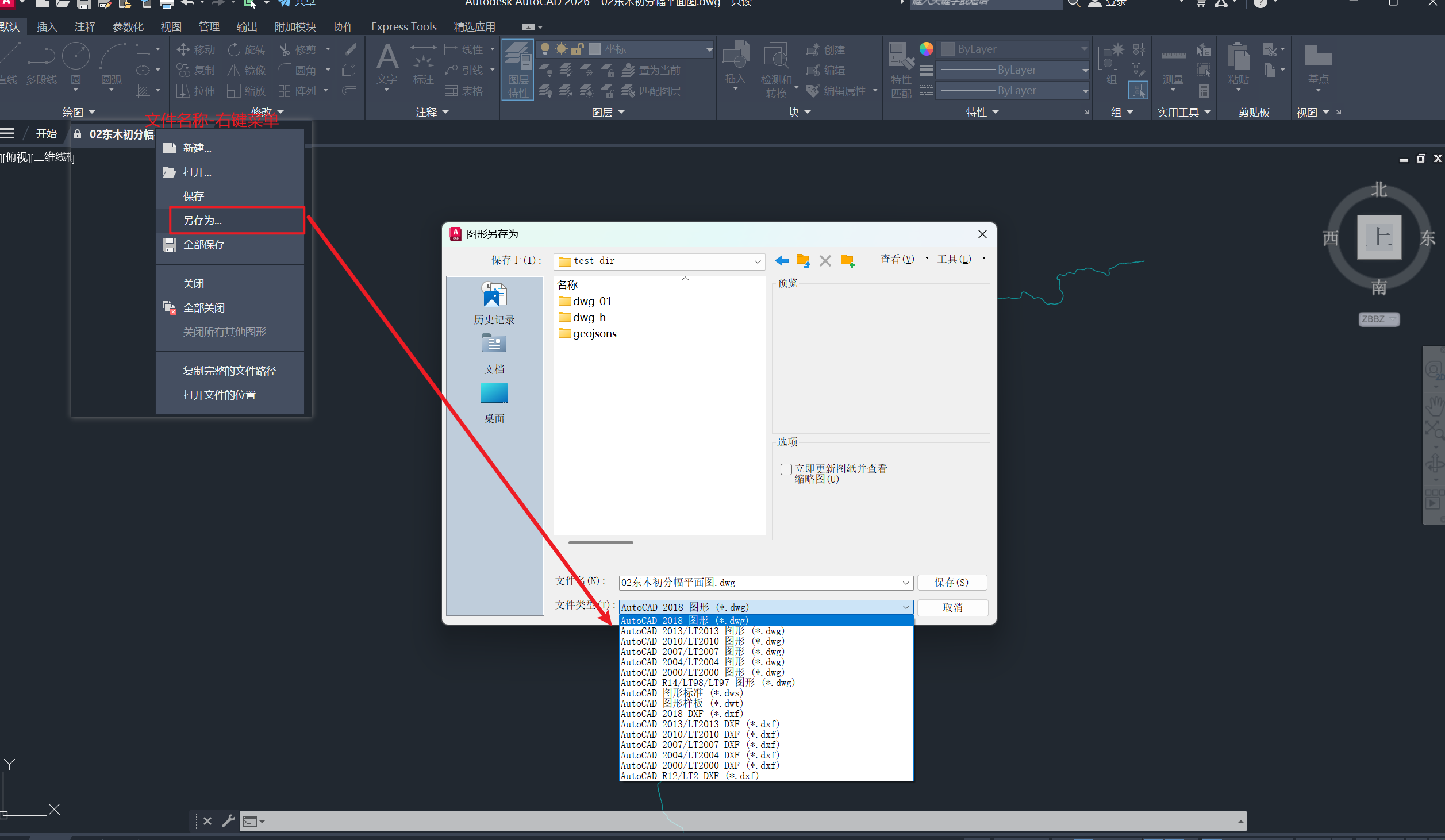

6.保存导出成新的dwg文件

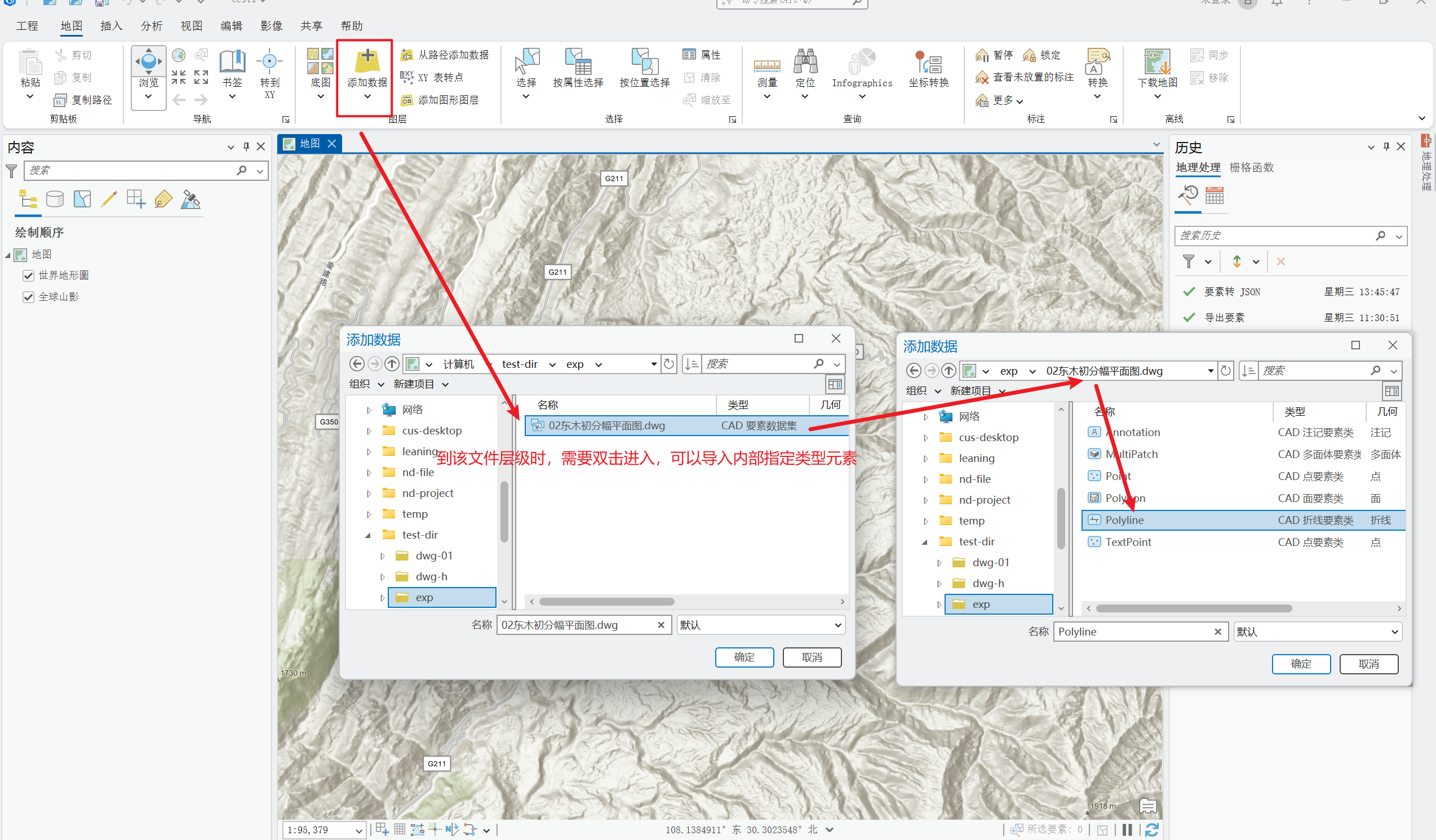

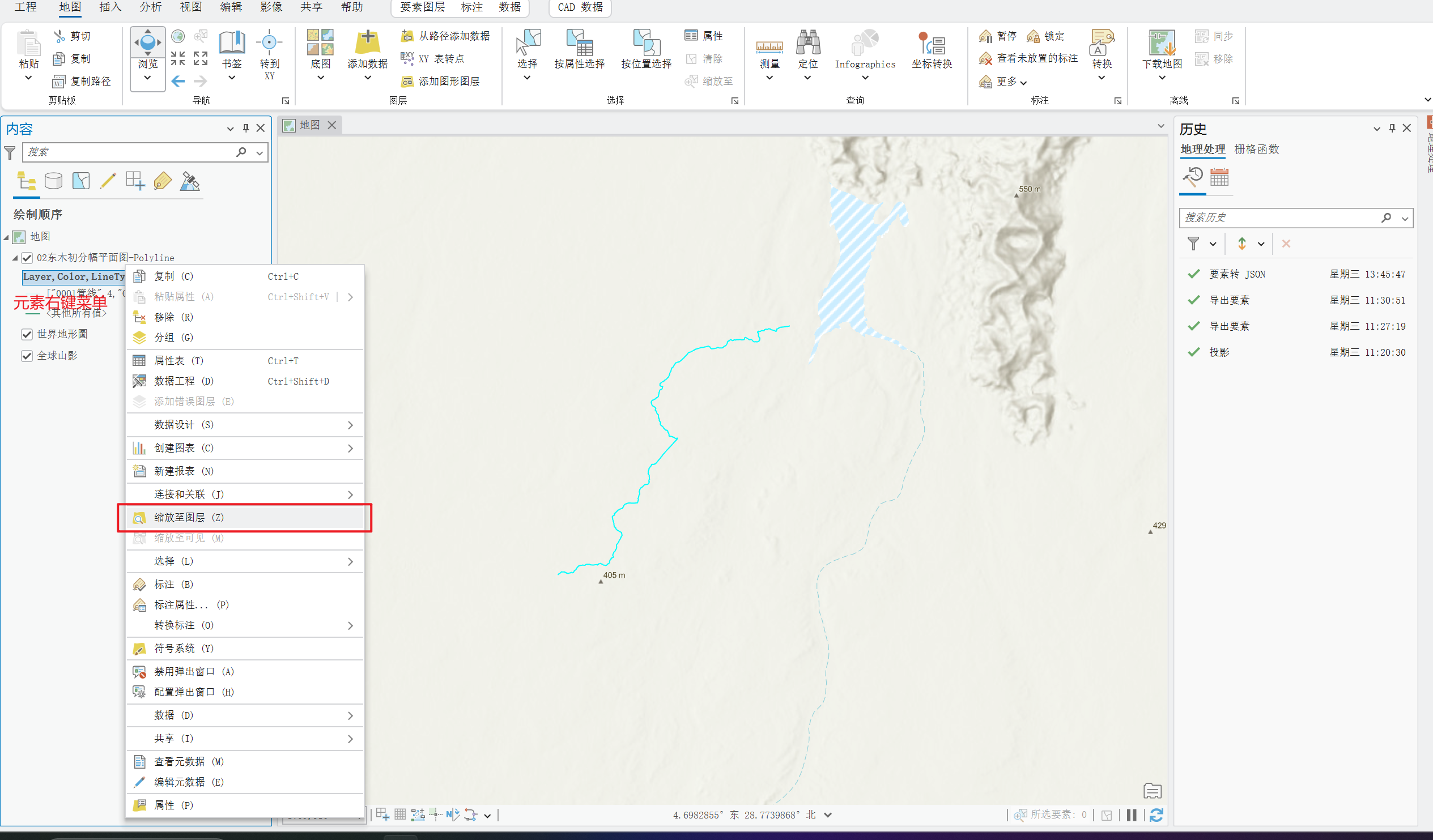

7.将dwg文件导入ArgGISPro

当前只展示元素坐标，看着肯定是不对的，但是形状是

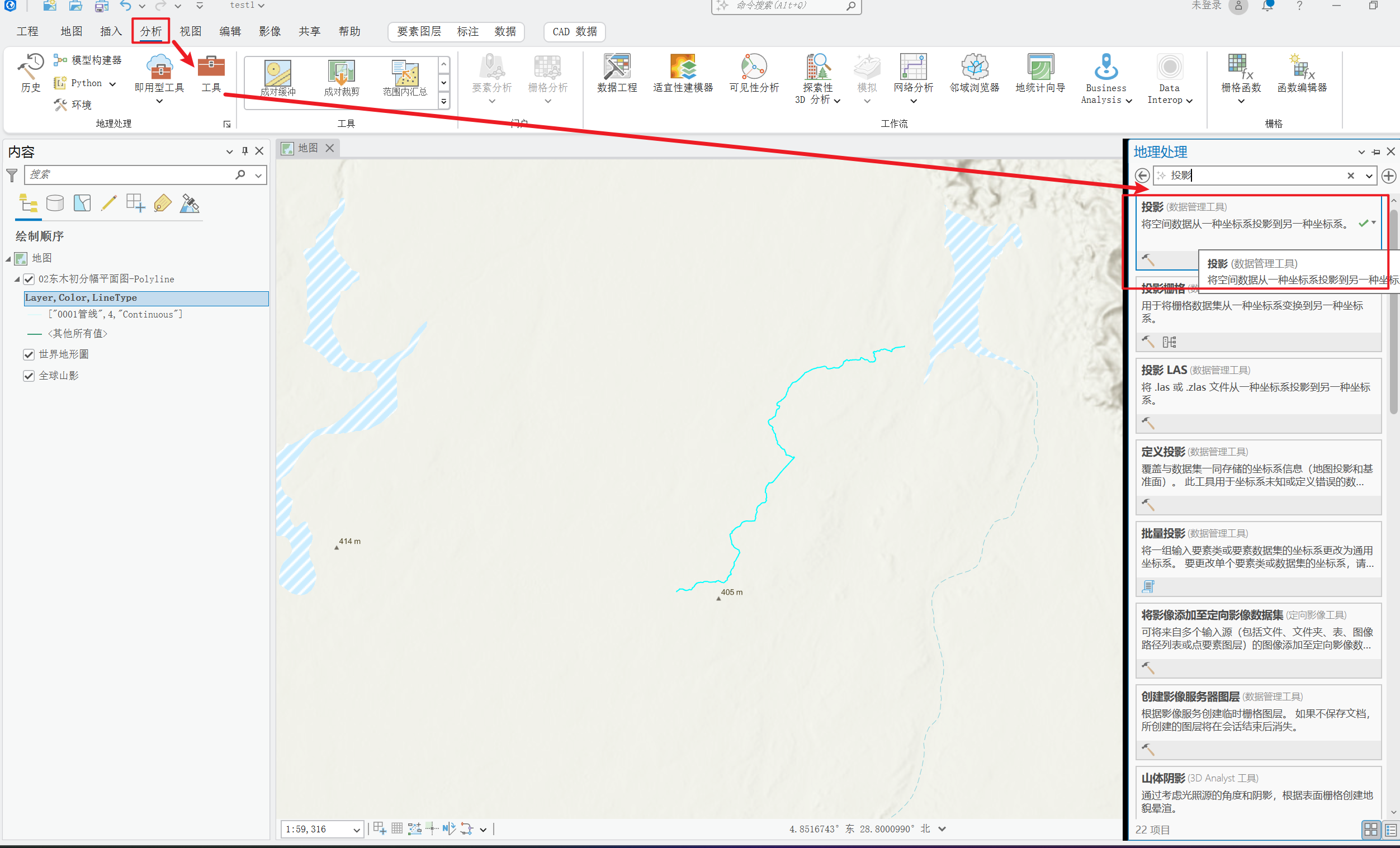

8.将dwg元素的投影坐标转wgs84

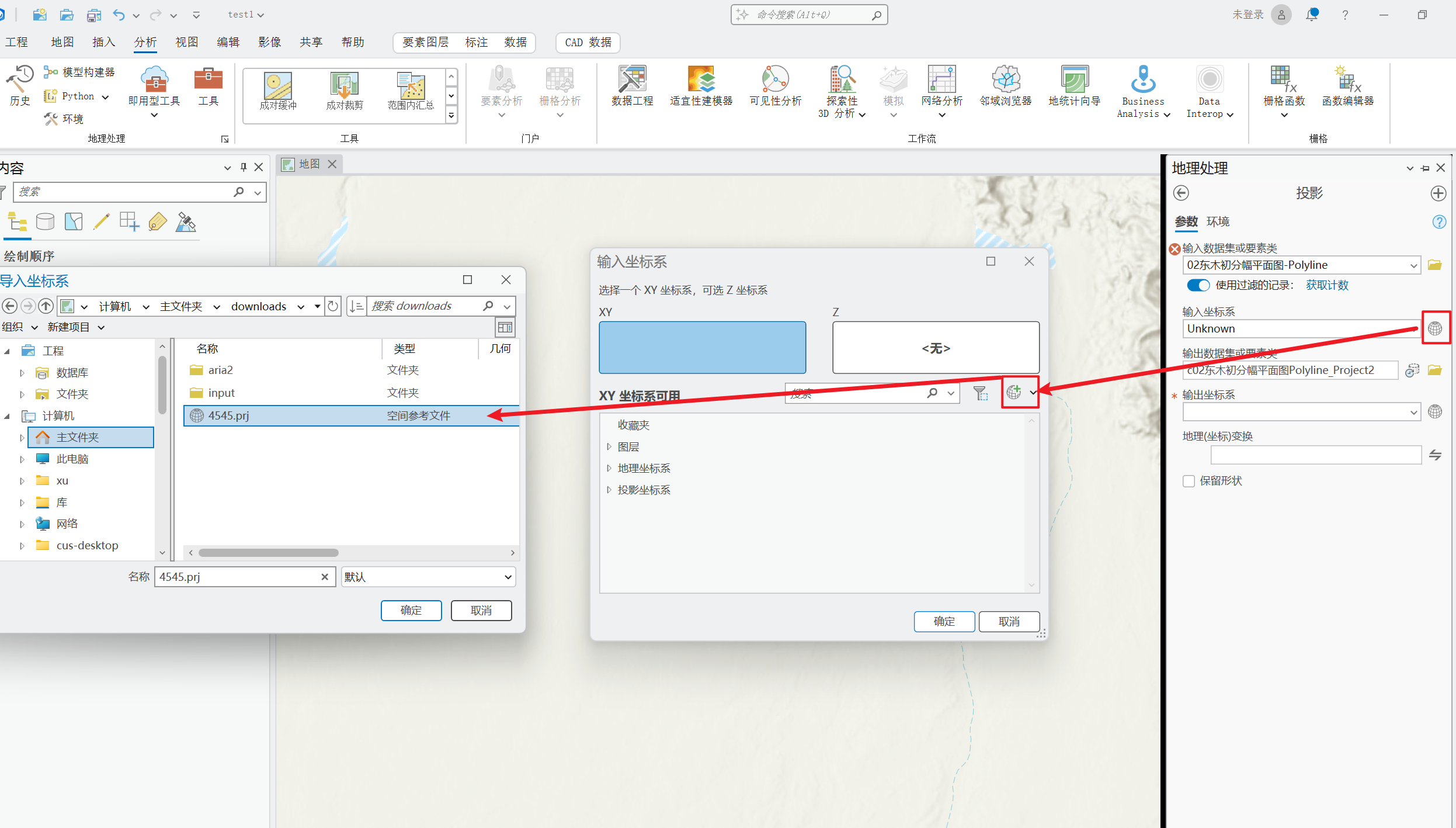

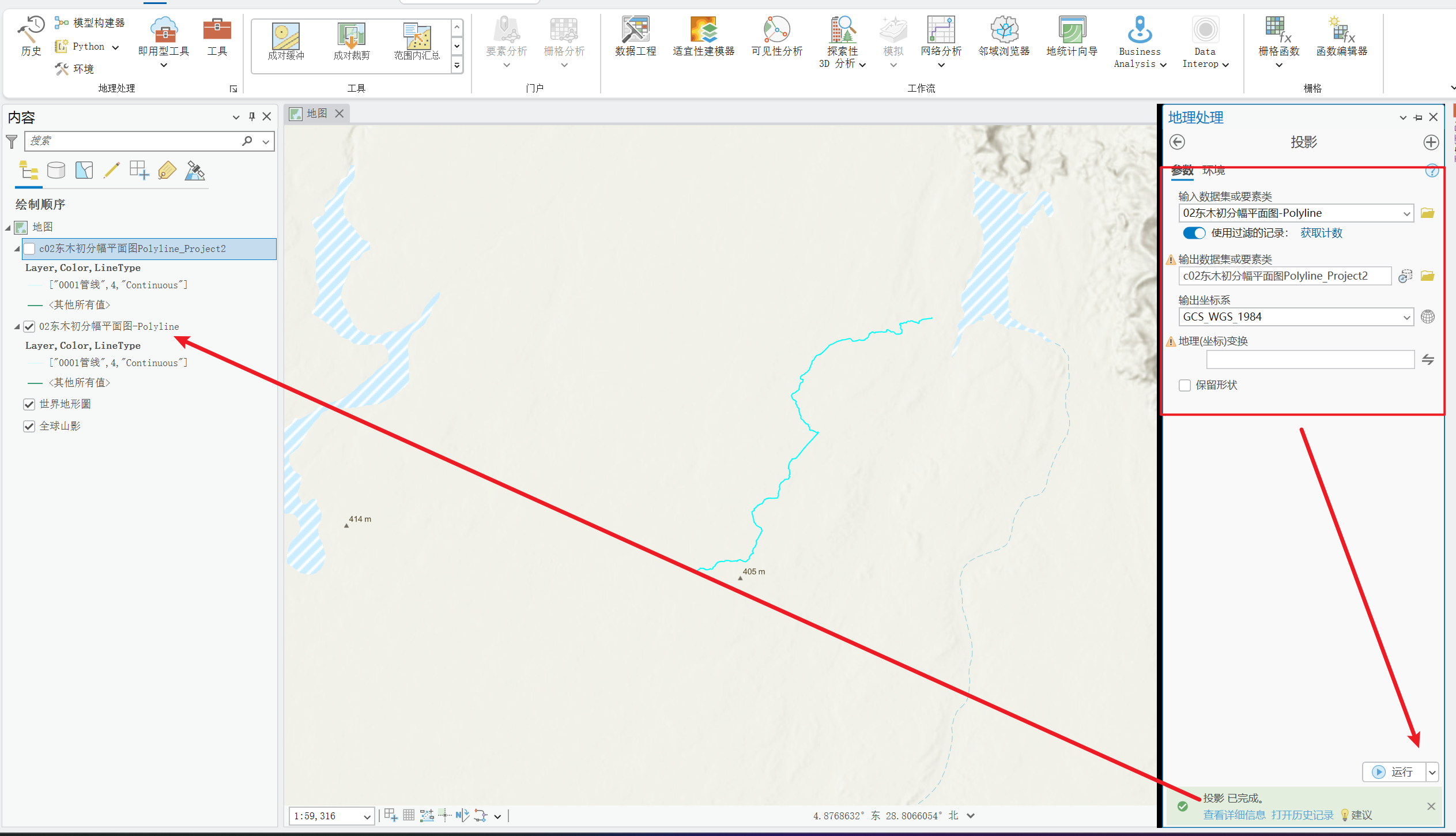

选择输入坐标系

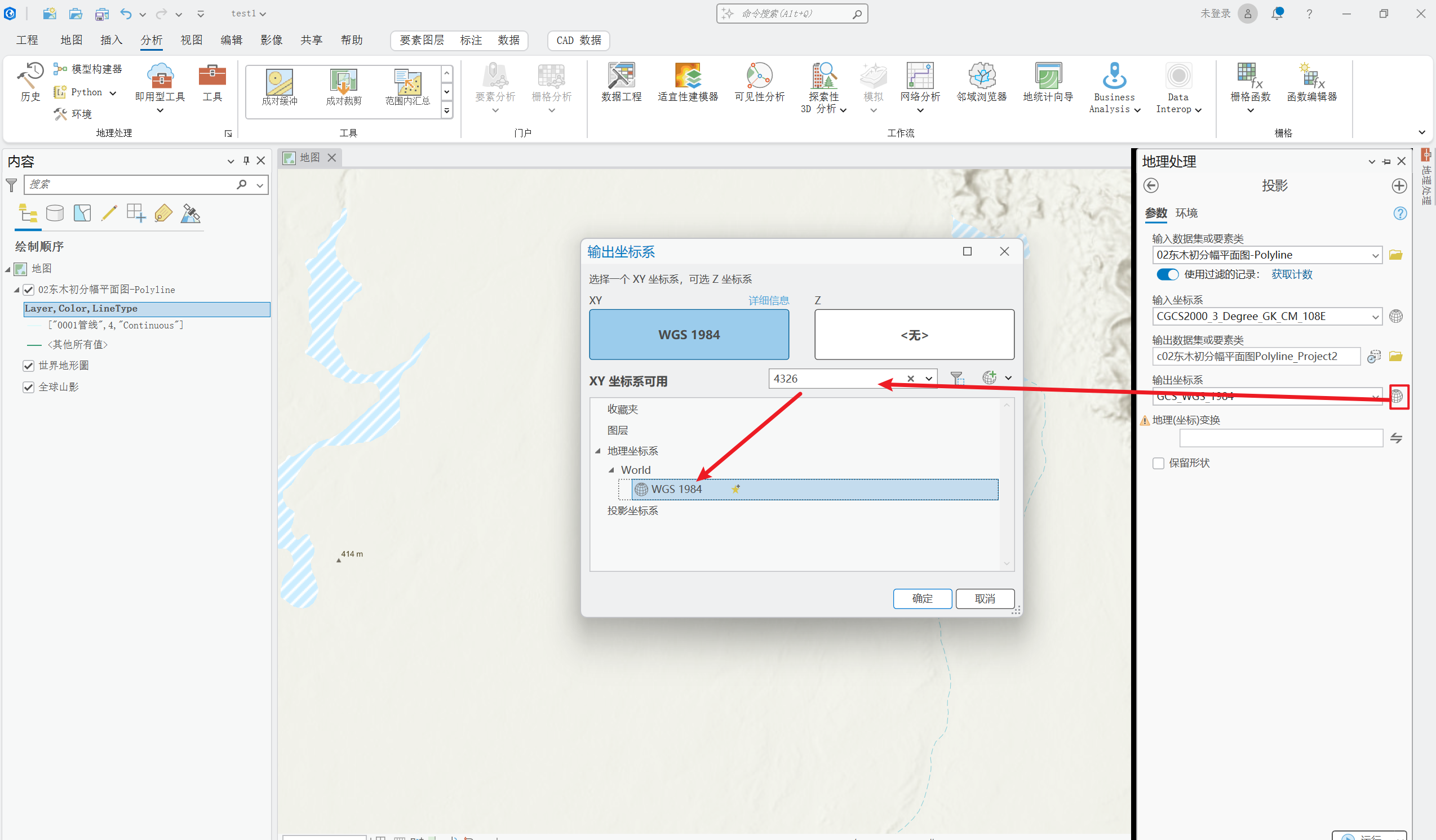

选择输出坐标系

运行，转换坐标系

查看当前转换后的元素位置是否正确

9.导出geojson

4.参考文章

• dwg文件转geojson
• ArcGIS的UTM与高斯-克吕格投影分带要点总结
• GIS中的常用坐标系
