CANOE日志采集以及报文回放

演示视频

https://www.bilibili.com/video/BV14gwYeAErN

1. 准备工作

2. 准备好CANoe证书、CANoe硬件、电源线等

注意：安装canoe工具时记得插上证书后再进行安装

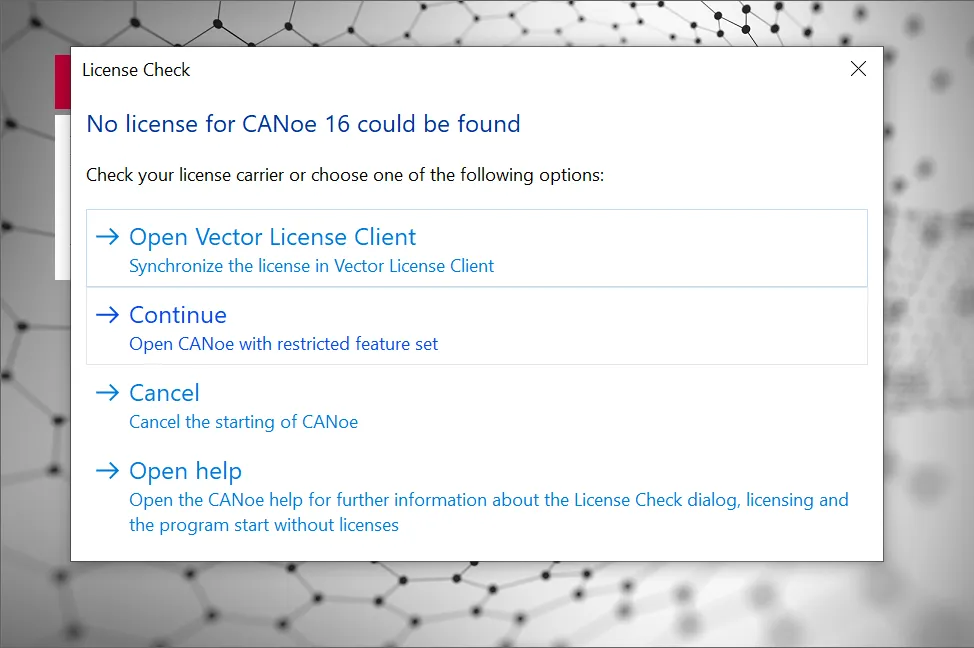

打开canoe后如果安装不正确或未插入证书此时会提示检测不到证书

2. 如何接线

3. VN8900上接线

（参考VN8900用户手册:VectorVN8900用户手册）

硬件通道口，有的设备会有多个硬件通道那么哪一个才是我们需要的硬件通道，我们可以通过vector官网进行查询

这里我们选择插到CH1上面，如果其它项目请根据实际情况选择对应通道

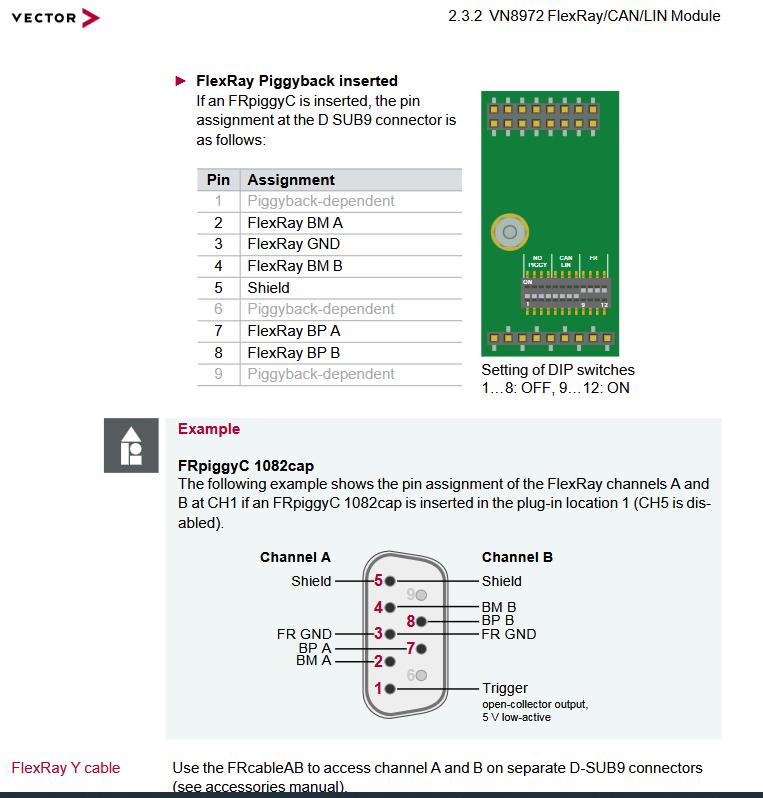

Flexray阵脚接线定义

这里面的CH1的 2/7阵脚及代表得 Flexray A通道BM和Flexray A通道的BP

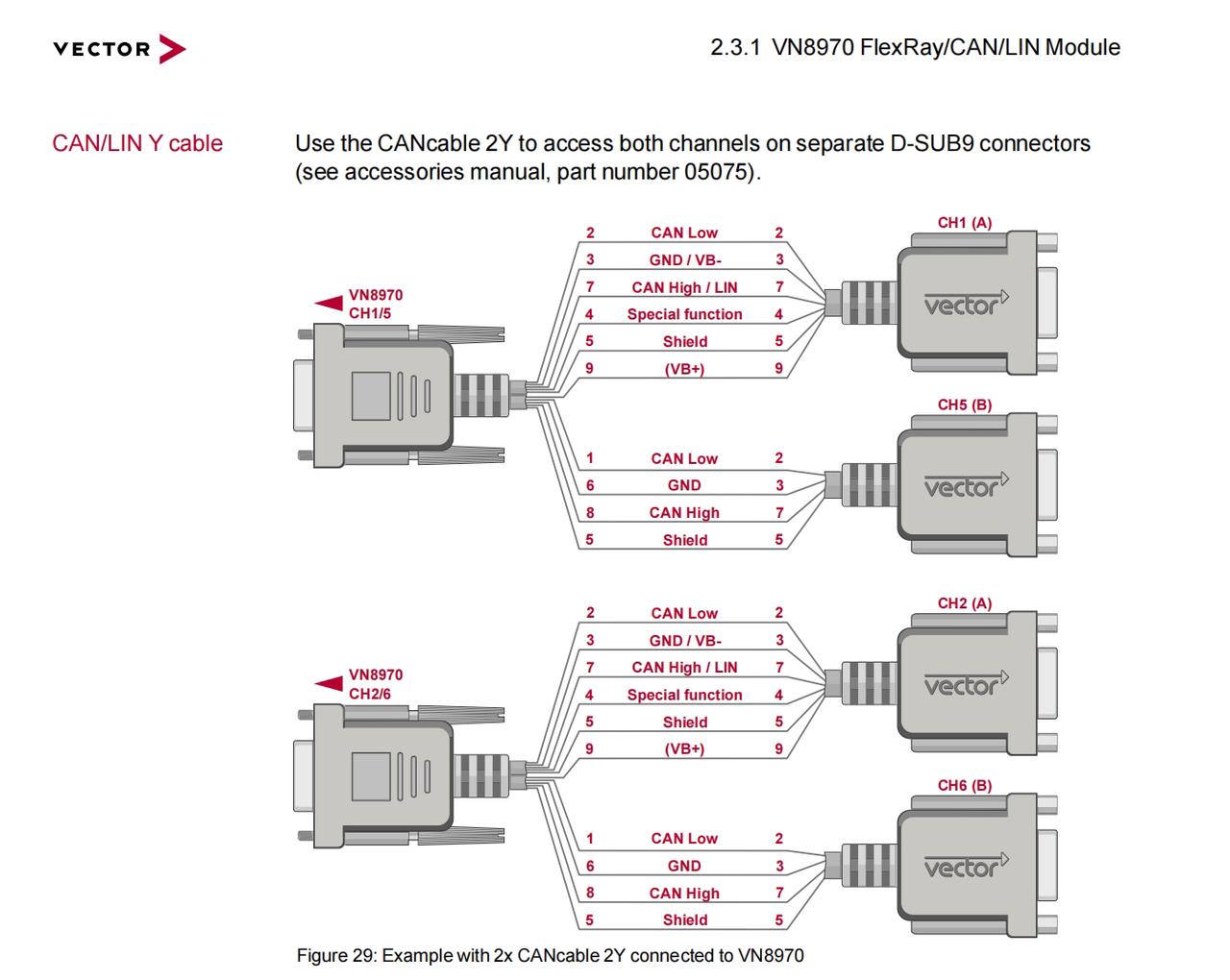

CAN协议针脚定义

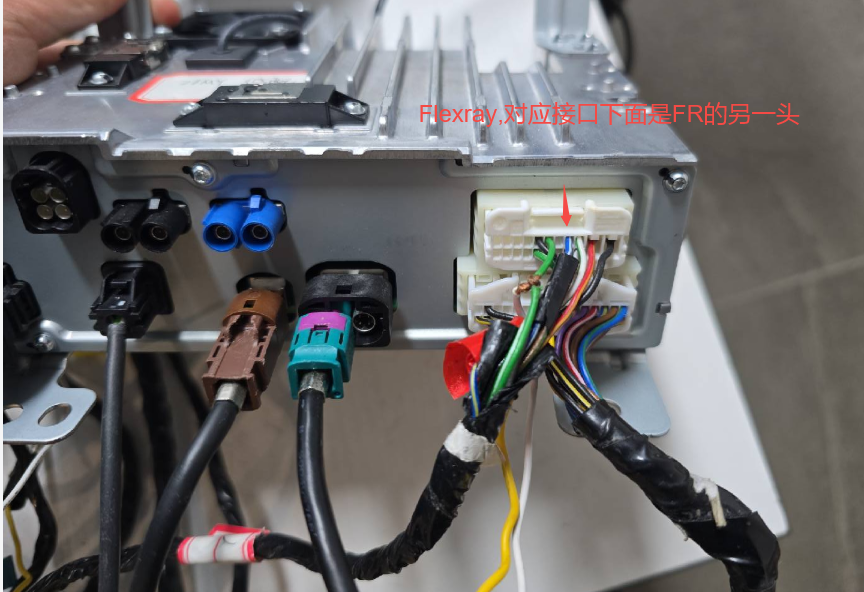

2. 车机上的接线示意图

这里面只是举例，如果是其它项目也可以从台架线上找到对应的接口，台架线上通常是会标注各线束名称的

2. 日志采集

3. 第一步:创建工程

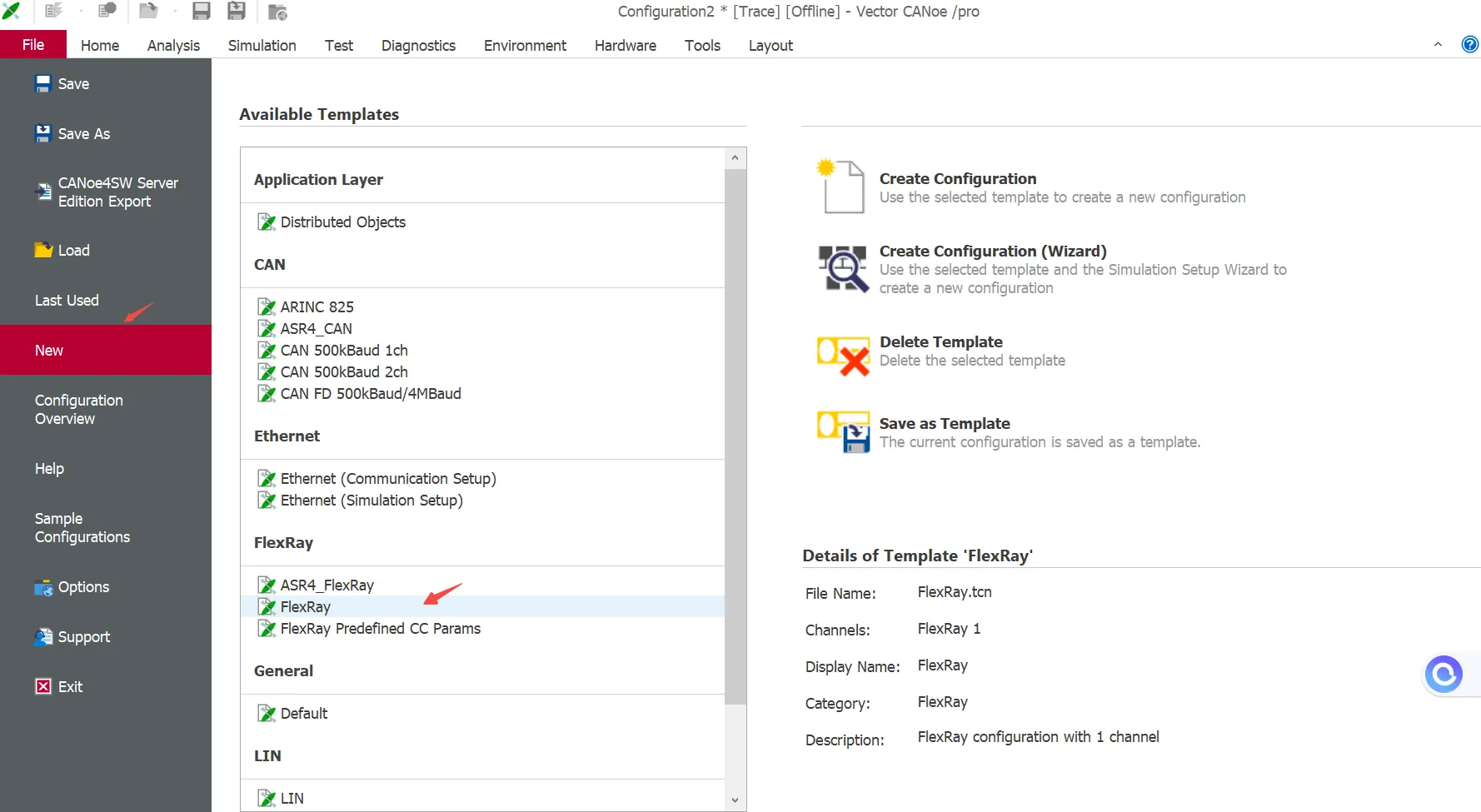

进入File—New—Flexray(这里我们要截取的是Flexray所以选择Flexry协议，如果是其它协议请根据实际情况选择)

2. 第二步:硬件及通道配置

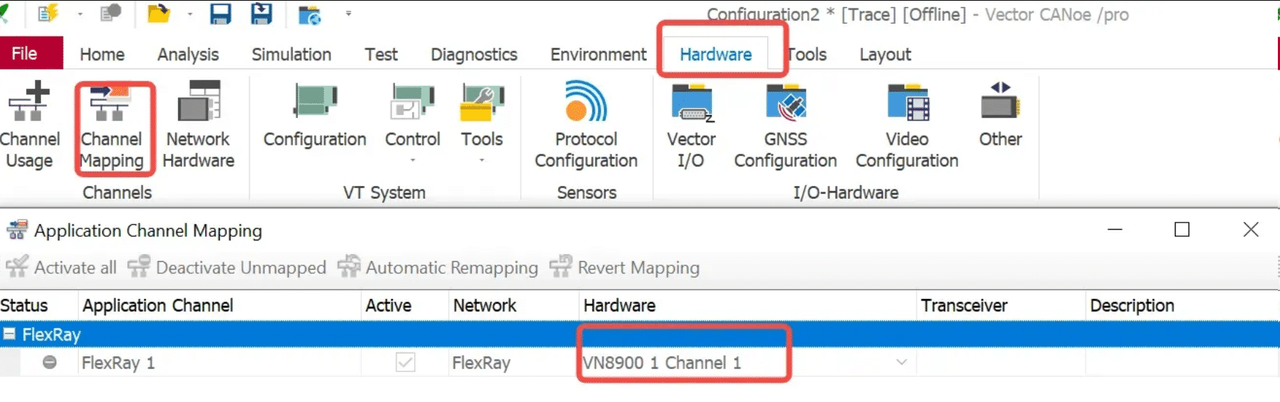

选择Hardware—channelMapping—-按照下图列表中进行勾选，如果前面的设备状态显示为绿色表示设备连接成功

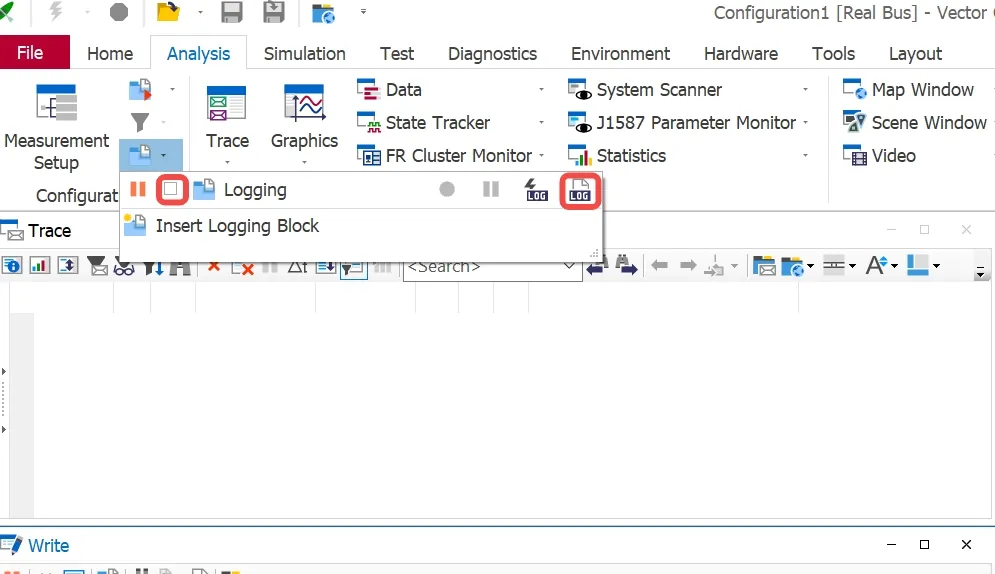

3. 第三步：选择File—logging

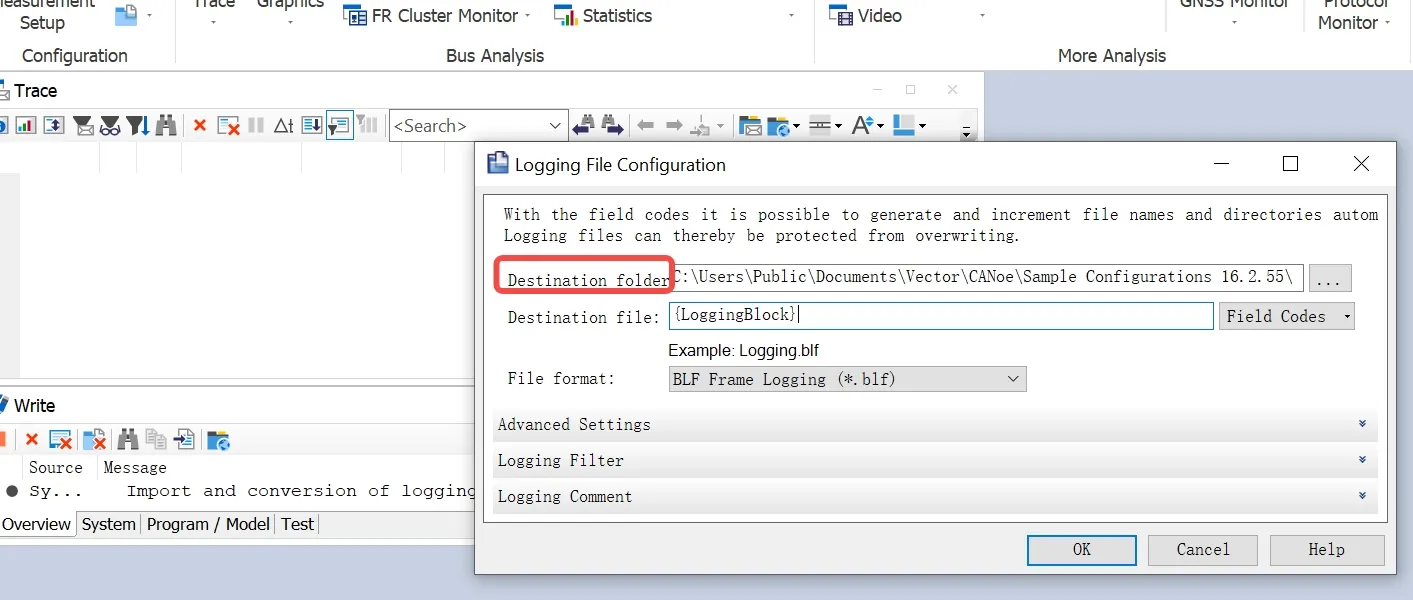

配置logging保存位置

以上配置完成后，点击左上角⚡的start图标即可，等待数秒进入日志存储目录刷新后查看logging文件是否在增大。如果文件增大说明日志在记录。到这一步就已经设置成功了

3. 日志回放以及报文实时监测

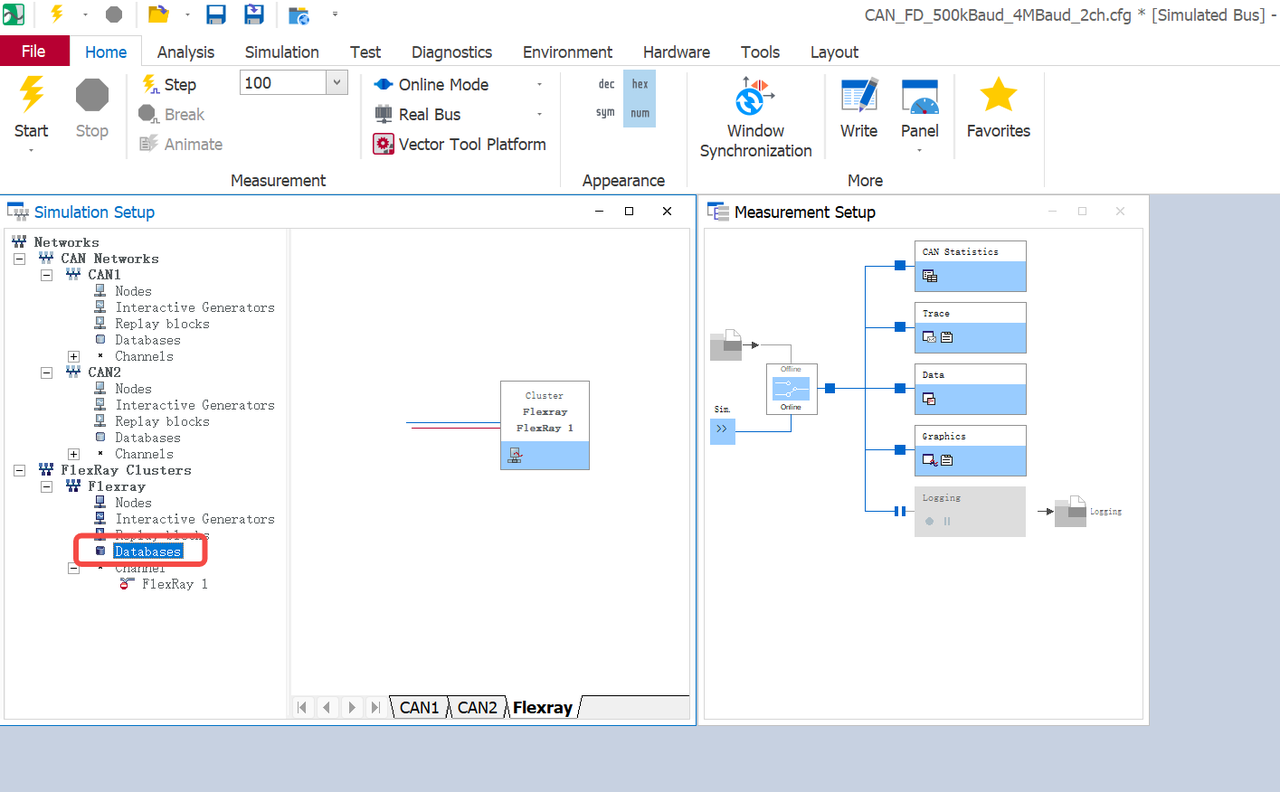

4. 第一步：导入数据库文件

注意：无论是实时检测报文监测还是离线回放，我们第一步是要先导入数据库，没有数据库文件我们后续是搜索不到相关信号的。

根据协议的不同我们导入的数据库文件也会有所差异，例如Fleaxray我们可以导入xml后缀的数据库，如果是can我们需要导入dbc后缀的数据库，lin协议或其它协议请自行导入对应后缀的文件。

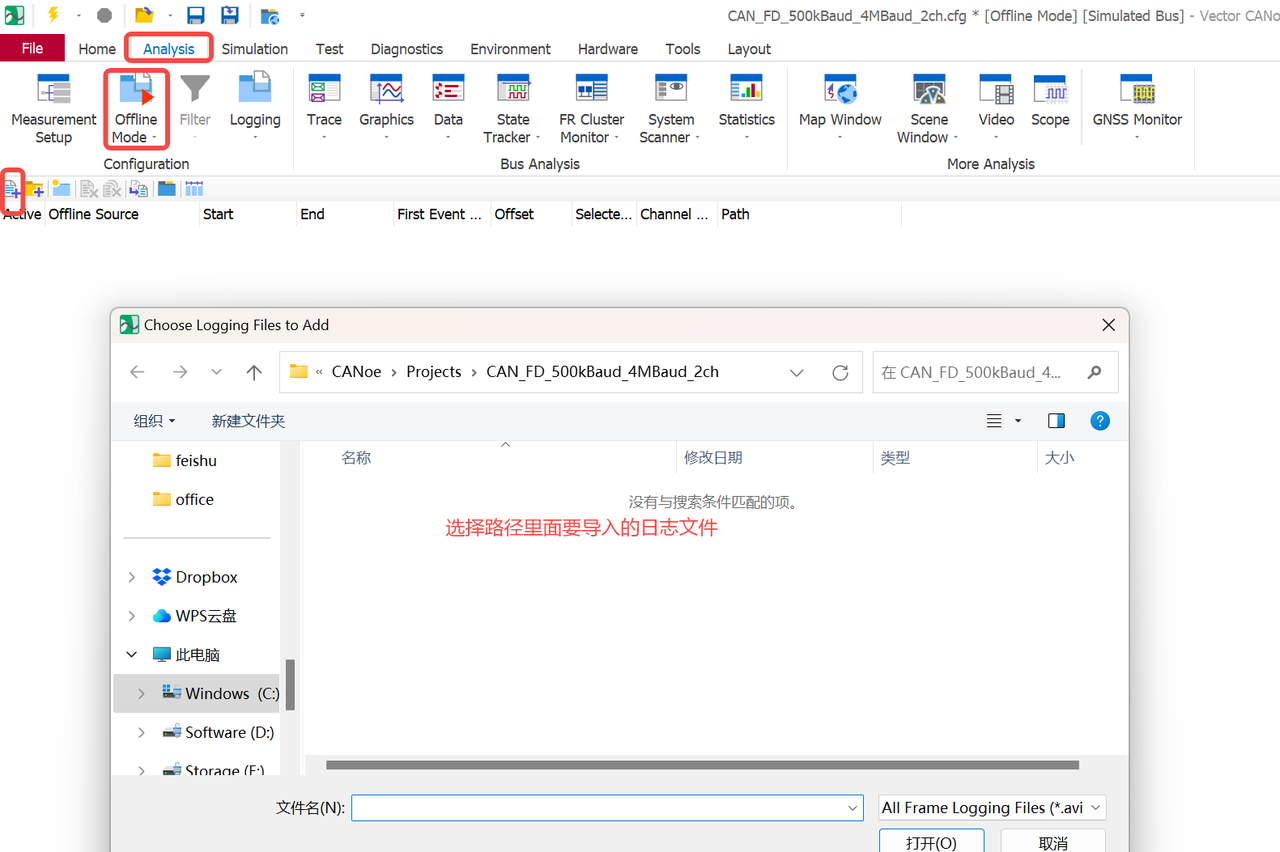

2. 第二步：导入离线回放文件

（说明：如果时报文实时检测可以省略这一步）

这里面导入的离线文件即是我们上一步采集的日志文件，离线回放记得把模式切成offline

3. 第三步：报文回放

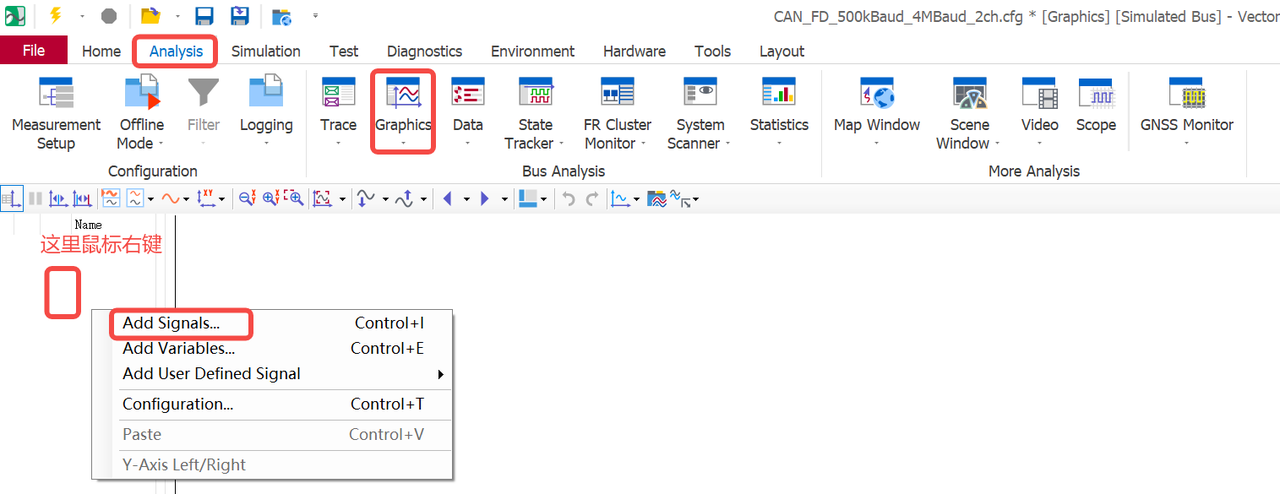

4. 按照下图操作，在弹框中点击添加信号，如果是实时回访，要改成online

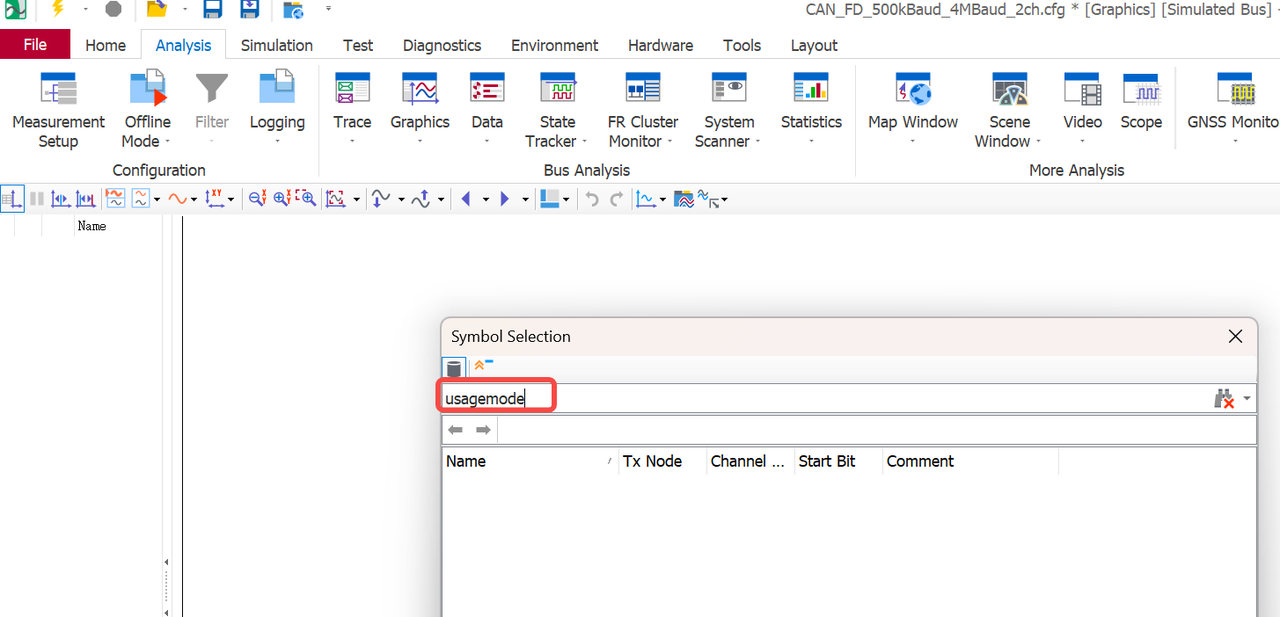

2. 接着上图，点击添加信号后，会弹出下图，因为没有添加数据库所以这里输入后不会有任何显示。输入信号后会有很多信号节点，根据自己实际要检测的节点进行选择即可。这里不明白可以看下演示视频

4. 常见异常

5. 无法扫描到硬件

   拔掉电源后重新插上，然后再进入硬件中激活所有设备 “reactive all”

6. 工程里有多个协议

有多个协议，请将其它协议去掉，或者直接新建一个对应协议的工程，如果只采集Flexray那么就不需要选择CAN LIN Ethernet等协议

3. 信号线短接错误

插拔时线路短接使总线产生大量故障码，此时我们踩刹车会出现卡顿的感觉。处理方法，连接DSA后ECU ID输入1FFF，然后再执行框中输入 14 FF FF FF执行，执行完成后再发送 11 01重启即可恢复正常。

4. 车机黑屏

线路出现短接，会导致车机黑屏。拔掉连接线后即可恢复。
