基于STM32F103RCT6的二维码显示实验

工具：正点原子Mini开发板，LCD，keil5

      由于近期的一个项目需要用到二维码显示，在实现之后整理下各种坑，并详细说明如何实现。

参考redsleep网友，参考网址：https://blog.csdn.net/redsleep/article/details/82898631

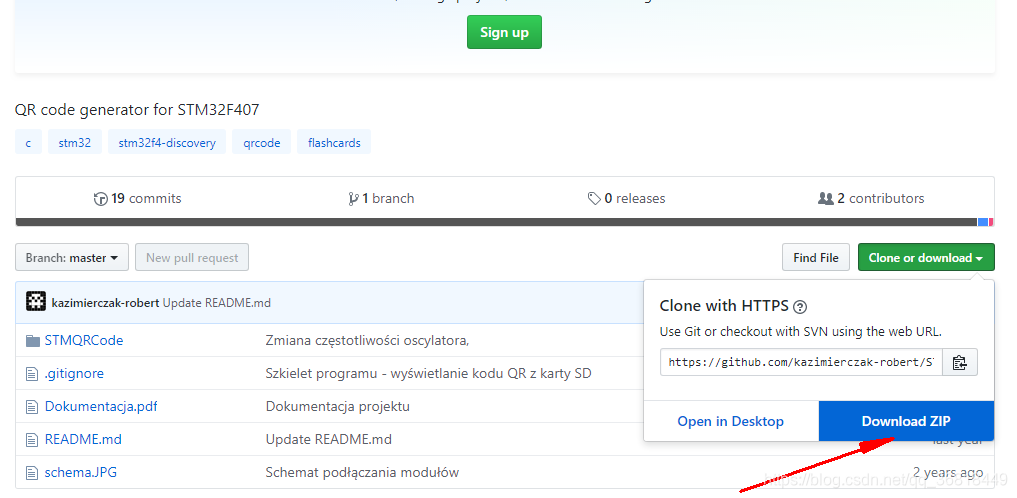

      1.首先下载 QRcode 二维码源码       https://github.com/kazimierczak-robert/STMQRCode

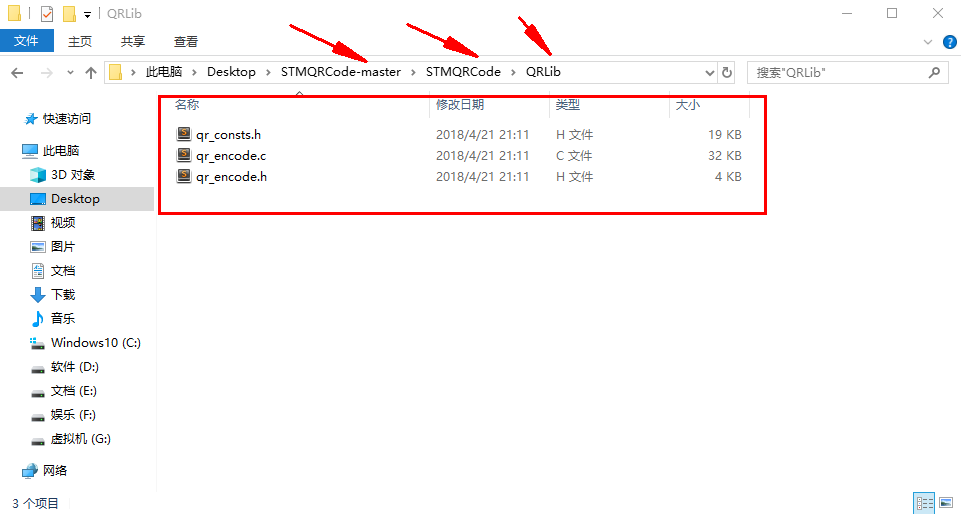

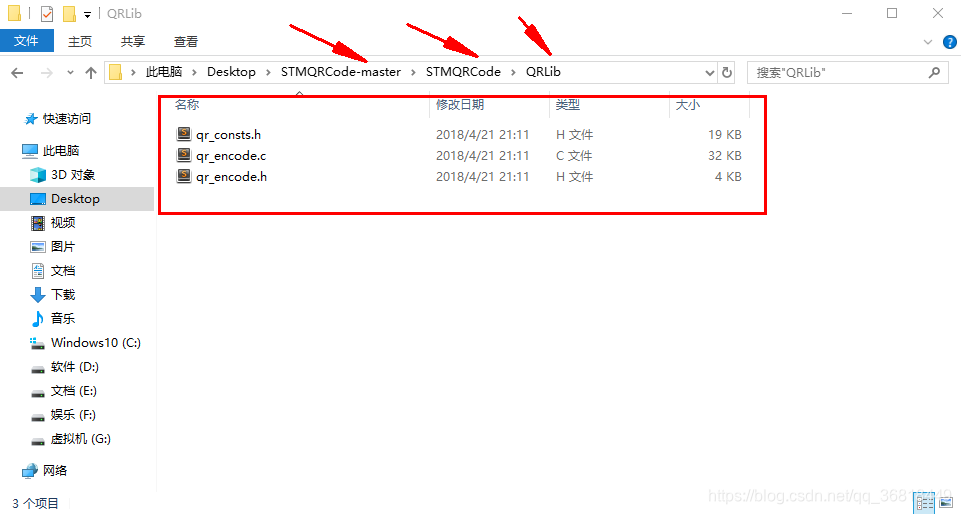

      2.解压文件，提取下图三个文件即可

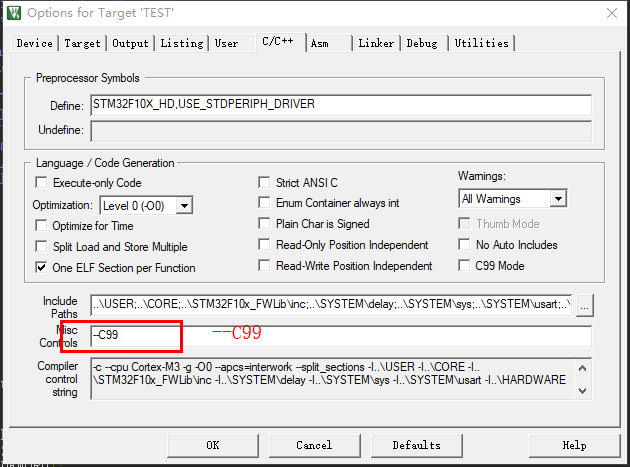

      3.将文件添加到自己的工程中，并设置keil5支持C99

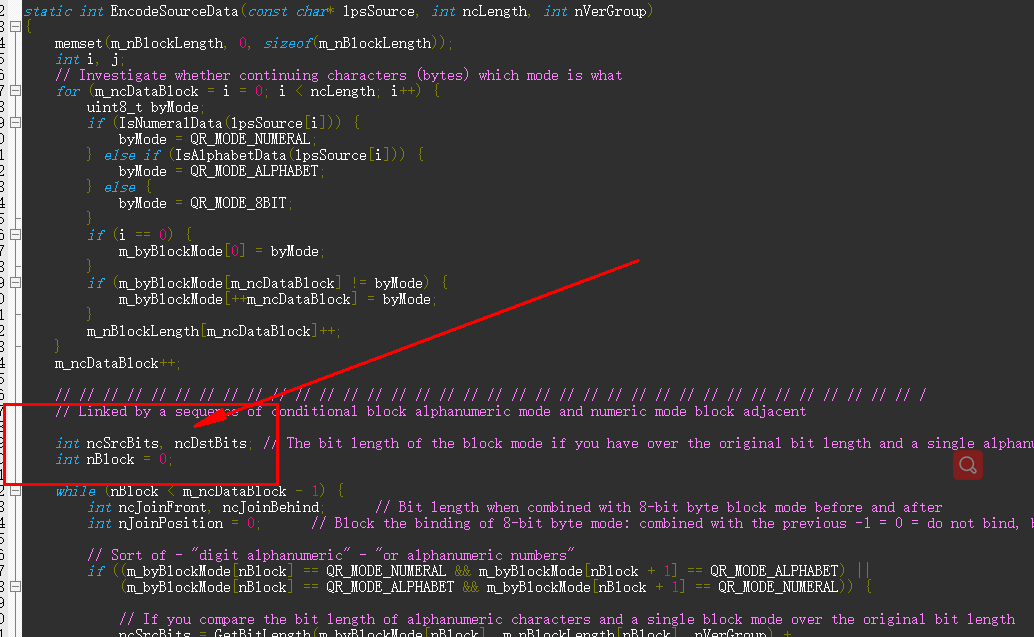

这是由于qr_encode.c中 存在大量 局部变量 定义在程序段中，C89标准中变量只能定义在函数的前面，所以要使用C99标准。

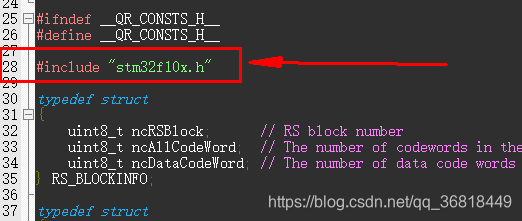

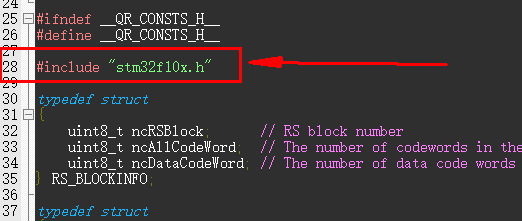

      4.在qr_consts.h中添加头文件,支持 uint8_t 类型

      5.修改qr_encode.h文件中的二维码版本，

由于 STM32F103xC 系列的RAM容量是48K，如果选择QR_VERSIPN_L版本则需要RAM约为57K，

(切换芯片的测试结果)

大于该系列的RAM容量，就会产生下图空间不足的错误。

（该链接解释了keil编译后Program Size的信息含义？https://blog.csdn.net/yangkuiwu/article/details/78219995）

      6.新建两个文件QRcode_main.c和Rcode_main.h，用于生成二维码和显示二维码，

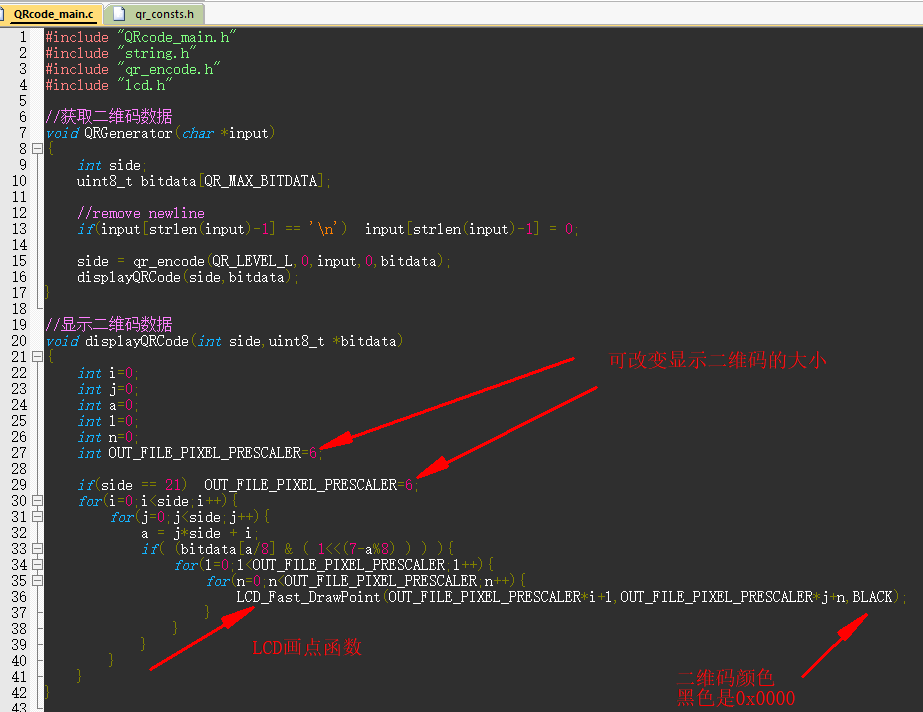

在QRcode_main.c中添加函数：

      7.调用函数

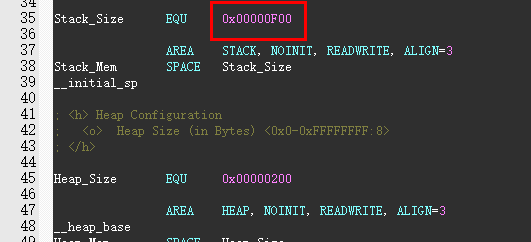

8.最后在  startup_stm32f10x_hd.s中  调整堆栈大小，初始值 0x00000400    调整值 0x00000F00

不调整堆栈会溢出，因为qr_encode.c中运用了大容量数组

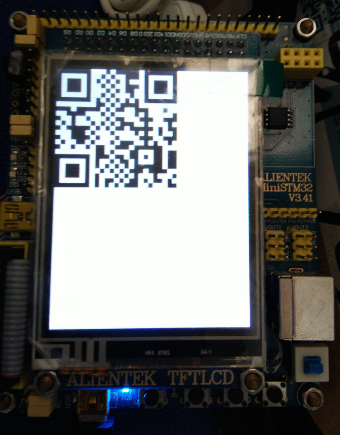

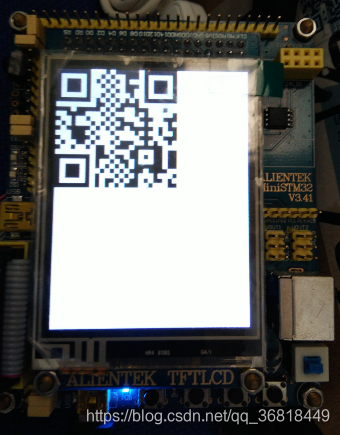

最后附上，成功的图

STM32F103RCT6+LCD工程代码：https://download.csdn.net/download/qq_36818449/11223887
