《Android》利用canvas的PorterDuffXfermode制作首次启动引导页面

原理：

• 首先获取根布局的Fragment
• 利用canvas和paint绘制一个透明背景
• 使用CLEAR作为PorterDuffXfermode绘制需要高亮的地方
  然后在Fragment里addview自己需要的图片，例如箭头，文字说明等



  代码：这是蒙版代码，里面包括需要高亮的View

    class MyView extends View {
        private Paint mPaint;
        public MyView(Context context) {
            super(context);
            mPaint=new Paint();
        }

         @Override

         protected void onDraw(Canvas canvas) {
             super.onDraw(canvas);
             //设置背景色
             //canvas.drawColor(Color.parseColor("#88000000"));
             int canvasWidth = getWidth();
             int canvasHeight = getHeight();
             canvas.saveLayer(0, 0, canvasWidth, canvasHeight, null, Canvas.ALL_SAVE_FLAG);
             int r = canvasWidth / 3;
             //绘制透明背景蒙版
             mPaint.setColor(Color.parseColor("#88000000"));
             canvas.drawRect(0, 0,canvasWidth,canvasHeight, mPaint);
             //使用CLEAR作为PorterDuffXfermode绘制蓝色的矩形（mPaint颜色随意）
             mPaint.setXfermode(new PorterDuffXfermode(PorterDuff.Mode.CLEAR));
             mPaint.setColor(0xFF66AAFF);
             canvas.drawRect(getWidth() >> 1, r, r * 2.7f, r * 2.7f, mPaint);
             //最后将画笔去除Xfermode
             mPaint.setXfermode(null);


         }

注意：红色的代码是重点一定要写，不然无效

然后在根布局Fragment里添加这个myView和自己想要的View

public class MainActivity extends AppCompatActivity {

    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.activity_main);
        View view = getWindow().getDecorView().findViewById(R.id.activity_main);

if (view == null) {
            return;
        }
        ViewParent viewParent = view.getParent();
        if (viewParent instanceof FrameLayout) {
            FrameLayout frameParent = (FrameLayout) viewParent;//获取根布局的fragment
            //加载想要的布局
            View inflate = LayoutInflater.from(this).inflate(R.layout.itemone, null, false);
            MyView m=new MyView(this);
            m.setOnClickListener(new OnClickListener() {
                @Override
                public void onClick(View v) {
                    frameParent.removeView(inflate);
                    frameParent.removeView(m);
                }
            });
            frameParent.addView(m);
            frameParent.addView(inflate);

        }
}

注意：这里的根布局的Fragment是DecorView下面的Fragment，每个Actvity页面都有

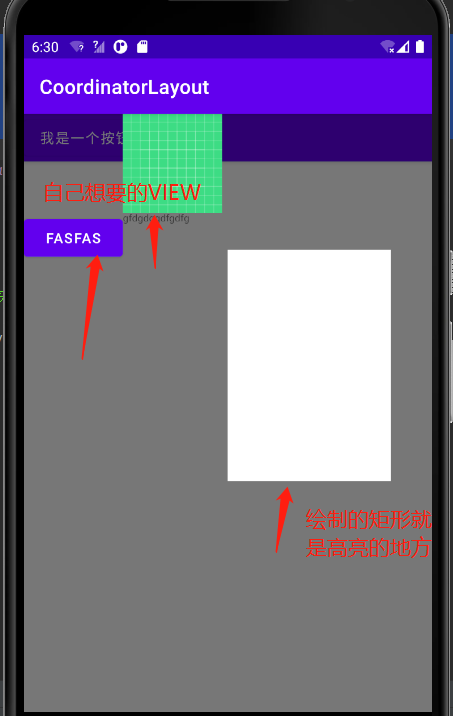

 测试效果：
