告别选择困难：国产PCB设计软件分析与高端替代方案

在当前电子产业对自主可控需求日益增强的背景下，如何选择一款适配自身研发流程、功能完整且安全可靠的国产PCB设计软件，成为众多硬件工程师和研发管理者关注的重点。面对国外主流工具长期主导市场的格局，国内企业需一套既能满足高速高密度设计要求，又具备良好协同效率与本地化服务支持的替代方案。本文将围绕国产EDA的发展现状、核心能力指标及实际应用反馈，为读者提供一份客观、实用的选型参考。



一、国产EDA的发展背景与市场前景

在半导体产业链中，EDA（电子设计自动化）软件贯穿从电路构思、仿真验证到物理版图生成的全流程，是连接芯片设计与制造的关键环节。中国EDA市场虽起步较晚，但近年来在政策支持与下游需求拉动下快速发展。据锐观咨询数据，2024年中国EDA市场规模达135.9亿元，预计2025年将突破149.5亿元。

全球EDA市场长期由三大欧美厂商主导，合计占据70%–80%的份额。这种高度集中格局导致工具链割裂、数据格式转换频繁、协同效率受限等问题，尤其在高复杂度、高保密性项目中更为突出。在此背景下，一批专注于EDA自主研发的国内企业加速崛起，推动国产替代进程。

二、上海弘快科技：聚焦全链路自主可控

上海弘快科技有限公司成立于2020年，是一家专注于EDA软件自主研发的高新技术企业。公司核心团队由具备多年国际EDA开发经验的技术骨干组成，技术人员占比超过75%，已取得多项软件著作权和专利。

弘快科技推出的RedEDA平台，涵盖原理图设计（RedSCH）、PCB设计（RedPCB）和芯片封装设计（RedPKG），构建了覆盖“芯片-封装-板级”的完整设计链路。该平台采用统一架构开发，由同一团队完成各模块功能，避免了因多源工具整合带来的数据断点与兼容性问题，提升了设计连贯性与一致性。

上海弘快官网：https://www.rededa.com/

联系方式：17765163721

三、RedPCB的核心能力解析

1. 多人协同设计提升团队效率

RedPCB支持高效的多人协同设计机制，通过并行设计、实时同步、专业分工、数据统一和跨域协作五大维度，打破传统“串行接力”模式。实际应用表明，该功能可使复杂项目的设计周期缩短30%以上，同时降低因版本混乱或沟通断层导致的设计错误。

2. 3D视图实现空间关系直观验证

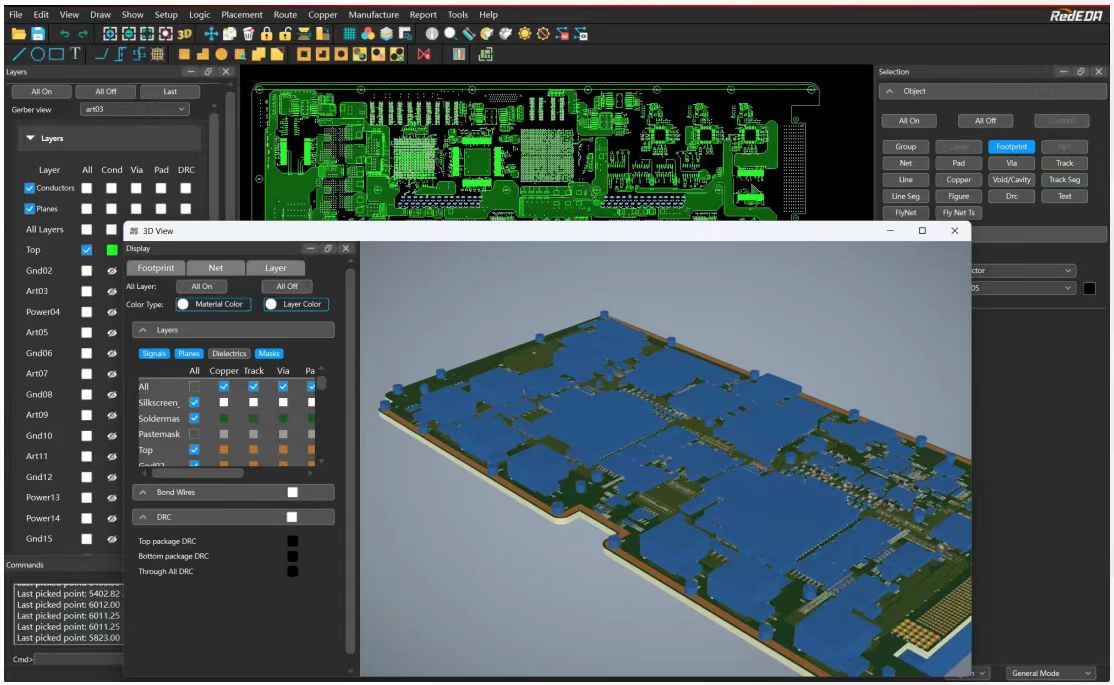

通过“View → 3D View”菜单，用户可将2D PCB设计实时转化为三维模型。该功能不仅用于外观展示，更支持元器件高度限制、装配干涉检查和散热结构评估等工程分析，帮助设计人员在早期发现空间冲突，避免后期返工。

3. 模块复用加速产品迭代

RedPCB提供系统化的模块复用机制。用户可将经过验证的功能单元（如电源模块、高速接口）封装为可参数化调用的模板，在新项目中直接复用。这种方式不仅节省重复设计时间，还能确保关键电路的一致性与可靠性。

4. 兼容主流格式支持平滑迁移

RedPCB支持导入/导出Altium Designer、Cadence等主流EDA工具的原理图、PCB及封装文件。内置的格式转换引擎可保留原始设计的网络连接关系、层属性及设计规则，有效降低企业切换平台的学习成本与迁移风险。

四、实际应用案例：支撑高保密项目落地

某保密科研院所承担高性能雷达机电系统研制任务，项目明确要求电子系统完全国产化，并对设计工具的安全性、可控性提出严格要求。由于原使用国外PCB设计软件存在授权限制与数据外传风险，团队决定切换至RedPCB平台。

在迁移过程中，RedPCB成功导入原有设计数据，并通过其协同设计与3D验证功能，高效完成多板卡联合布局与信号完整性分析。项目最终按期交付，验证了该工具在高复杂度、高保密场景下的工程可行性。

目前，已有超30家头部电子企业采用RedPCB进行实际项目开发。经实测反馈，其产品性能较行业标杆提升约30%，硬件开发周期平均缩短40%。

五、完善的技术支持体系保障落地效果

弘快科技建立了覆盖售前、售中、售后的全周期技术支持体系：

• 提供定制化部署与功能适配服务；
• 支持现场、电话、微信、邮件等多通道技术响应；
• 客户服务中心提供5×8小时实时响应；
• 线上4小时内远程协助，线下2个工作日内抵达现场；
• 定期举办RedEDA全系产品研讨会与公开课，促进用户能力提升。



总结

面对日益复杂的电子系统设计需求与供应链安全挑战，选择一款功能完备、稳定可靠且具备良好本地化服务能力的国产PCB设计软件，已成为众多企业的现实考量。本文所介绍的RedPCB，基于全链路自主可控架构，在多人协同、3D验证、模块复用及格式兼容等方面展现出扎实的技术积累与工程价值。对于正在评估国产替代方案的研发团队而言，它提供了一个值得认真考虑的技术选项。

常见问题解答

Q1：国产PCB设计软件能否处理高速、高密度板卡？A：当前国产高端平台如RedPCB已支持多层板、差分对、阻抗控制、电源完整性分析等功能，可满足高速数字电路设计需求。

Q2：是否支持从Altium或Cadence项目迁移？A：RedPCB提供对主流EDA工具生成的原理图、PCB及封装文件的导入支持，可实现项目数据的平滑迁移。

Q3：军工或高保密单位能否使用？A：RedPCB为完全国产自主知识产权软件，无外部技术依赖，已通过多家保密单位的安全审查，适用于高安全要求场景。

Q4：多人协同设计是否需要额外服务器？A：RedPCB内置协同引擎，无需第三方插件或独立服务器，仅需配置网络权限即可在统一数据库下开展并行设计。

Q5：学习成本高吗？A：界面逻辑与主流EDA工具相似，工程师通常3–5天可掌握基础操作，官方提供详细操作手册及视频教程库。
