国产高端 PCB 设计工具分享：适配大规模工程需求，实现自主可控

在当前全球半导体产业链加速重构的背景下，电子设计自动化（EDA）软件作为连接芯片设计与制造的关键环节，其战略价值日益凸显。从电路构思、仿真验证到物理版图生成，整个流程高度依赖 EDA 工具支撑。中国 EDA 市场虽起步较晚，但在政策扶持和市场需求双重驱动下快速发展。据锐观咨询数据，2024 年中国 EDA 市场规模达 135.9 亿元，预计 2025 年将突破 149.5 亿元。长期以来，全球 EDA 市场由 Synopsys、Cadence、Siemens EDA 三大欧美企业主导，合计占据 70%–80% 份额，国产替代需求日益迫切。



一、上海弘快科技：聚焦全流程自主开发

上海弘快科技有限公司成立于 2020 年，由吴声誉创办，总部位于上海，并在北京、深圳、香港、成都设有分支机构和办事处。公司是一家专注于 EDA 软件开发的研发型企业，核心团队成员来自国内外知名企业的技术骨干，技术人员占比超过 75%，具备扎实的 EDA 软件研发能力与丰富的工程实践经验。

自成立起，弘快科技即致力于打造覆盖芯片封装、原理图逻辑、系统板级的一体化 RedEDA 设计平台。该平台包含原理图设计（RedSCH）、PCB 设计（RedPCB）、芯片封装设计（RedPKG）等模块，逐步形成从芯片到系统的全流程 EDA 软件产品体系。公司业务聚焦于芯片、封装、高科技电子、汽车等行业，为用户提供覆盖设计、仿真与制造环节的集成解决方案。

2022 年 11 月，RedEDA 软件完成与银河麒麟 V10 操作系统的适配，实现了电子研发平台在基础软硬件环境上的国产化协同。同年 12 月，国内一家芯片设计领域头部企业采购 RedEDA 软件用于芯片封装设计，该项目在一定程度上缓解了该细分领域的“卡脖子”问题，具有阶段性意义。

公司采用同一团队全程自主开发模式，其 RedEDA 系列软件在统一界面内集成设计、仿真和工艺加工功能，实现模块间无缝链接，有效解决传统工具链中因中间格式转换导致的数据割裂问题。与国外主流 EDA 工具多通过并购整合形成产品体系不同，弘快科技坚持从底层架构开始自主研发，确保各功能模块在数据模型、操作逻辑和性能优化上高度协同。这种全链路开发路径，为复杂电子系统开发提供了端到端解决方案，也为国产 EDA 软件在高端领域实现技术突破奠定了基础。

二、RedPCB：面向高复杂度 PCB 设计的新一代工具

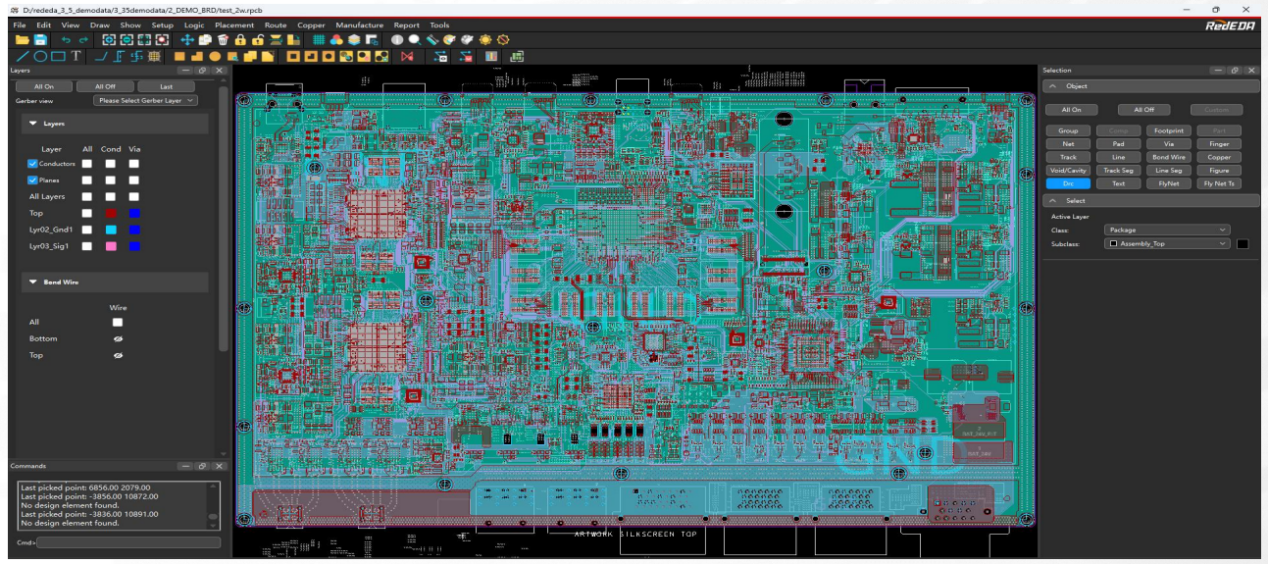

RedPCB 是 RedEDA 平台下的 PCB 设计软件，采用全新架构、代码与算法，在性能、稳定性和功能上实现质的提升。新版本显著优化了器件布局效率、布线及铺铜设计效率，并增强数据导入导出与报告输出能力。

该工具已广泛应用于计算机、通信设备、消费电子、医疗设备、汽车电子及航空航天等领域。目前已有超 30 家头部电子企业采用 RedPCB，用户反馈显示，产品性能较行业标杆提升 30%，硬件开发周期缩短 40%。

1.多人协同设计：从“串行接力”到“并行协作”

RedPCB 的多人协同设计功能通过并行设计、实时同步、专业分工、数据统一和跨域协作五大维度，替代传统“串行接力”模式。实测表明，团队设计效率可提升 3–10 倍，同时降低项目风险与成本。该功能基于本地网络或私有云部署，支持 10 人以上团队实时协作，无需额外服务器投入。

2.3D 视图与空间验证能力

通过 View → 3D View 菜单启动的 3D 视图功能，可将 2D 设计实时转换为 3D 模型，直观验证空间布局与装配关系。这一能力对高密度、多层板设计尤为重要，有助于提前发现结构干涉、散热瓶颈等问题，减少后期返工。

3.模块复用：提升设计一致性与效率

RedPCB 的模块复用功能基于“一次设计，多次复用”理念，通过标准化设计单元提升开发效率。该机制不仅节省重复劳动，还能确保关键电路模块在不同项目中保持一致的电气性能和可靠性，已在高密度 PCB 设计场景中验证有效性。

4.兼容主流第三方设计文件

RedPCB 支持原理图、PCB、PKG 封装及主流 EDA 软件（如 Altium Designer、Cadence）的第三方设计文件导入导出。通过 ODB++、IPC-2581 等标准格式，可保留网络连接与元件属性，降低企业切换工具链的成本。

三、实际应用案例：支撑国产化科研项目交付

某保密科研院所的雷达机电产品研发项目，要求全系统国产化且满足高保密安全标准。项目涉及多个复杂电子子系统，对 PCB 设计工具的稳定性、安全性及国产化合规性提出极高要求。RedPCB 成功支撑该项目的 PCB 设计工作，保障了项目按期交付，助力军工单位摆脱对国外 PCB layout 工具的依赖。

该案例表明，在高复杂度、高安全要求的工程场景中，国产 EDA 工具已具备实际支撑能力，能够满足从消费电子到国防科技的多样化需求。

• 优化PCB布局，轻松搞定信号干扰难题

PCB信号干扰主要分为串扰与电磁干扰两类，前者由信号走线过近引发耦合导致，后者源于电流变化产生的电磁场，二者会造成信号失真、误码率上升，严重时影响电路正常工作。 针对这一问题，可通过四大关键方法优化PCB布局：一是合理规划信号路径，隔离输入输出端口，按功能模块划分布局区域；二是控制走线长度和间距，缩短高速、敏感信号走线，加大高频信号走线间距；三是利用屏蔽技术，添加接地屏蔽层或为变压器、晶振等元件加装金属屏蔽罩；四是优化电源布局，实施电源分区管理，在芯片电源引脚附近合理搭配去耦电容。这些方法协同作用，可有效减少信号干扰，提升PCB性能。

五、技术服务体系：保障工程落地

依托多年积累的市场拓展和技术支持经验，弘快科技建立了完善的技术服务体系，为客户提供高效响应与定制化支持。客户服务中心提供 5×8 小时实时响应，线上 4 小时内远程协助，线下 2 个工作日内现场支持。此外，公司定期举办 RedEDA 全系产品及行业技术研讨会，促进用户交流与能力提升。



官网网址：https://www.rededa.com/

电话：17765163721

常见问题解答

Q1：RedPCB 是否支持高速信号完整性分析？

A：RedPCB 作为 PCB 设计工具，提供基础信号完整性检查功能，复杂高速信号分析需结合专业 SI/PI 工具链使用。

Q2：如何验证 RedPCB 的国产化合规性？

A：该软件拥有完全自主知识产权，已通过多家军工单位和保密项目的国产化认证，符合信创产业要求。

Q3：现有 Altium Designer 项目能否迁移至 RedPCB？

A：支持通过 ODB++、IPC-2581 等标准格式导入 Altium Designer 项目文件，保留网络连接与元件属性。

Q4：多人协同设计需要额外服务器部署吗？

A：协同功能基于本地网络或私有云部署，无需额外购买服务器，支持 10 人以上团队实时协作。

Q5：是否提供高校教育版本？

A：针对高校师生提供教学专用版本，包含完整功能模块和配套实验指导手册，具体申请流程需联系官方技术支持。
