4.Verification：Reading Simulations

4.1Finding bugs in code

4.1.1Bugs Mux2

题目：

module top_module (
    input sel,
    input [7:0] a,
    input [7:0] b,
    output out  );    //注：这里不要忘了修改为8bit

    assign out = (~sel & a) | (sel & b);

endmodule

关于这题的解答比较简单。

assign out = sel?a:b;    //Answer 1
//Answer 2
always @(*) begin
    if(sel)
        out = a;
    else
        out = b;
end

然而我就有了一种疑问——为什么assign out = (sel&a) | (~sel&b);不能用来描述8位2输入多路复用器？其实这牵涉到二进制码的补全/截短和取反谁优先级更高的问题。

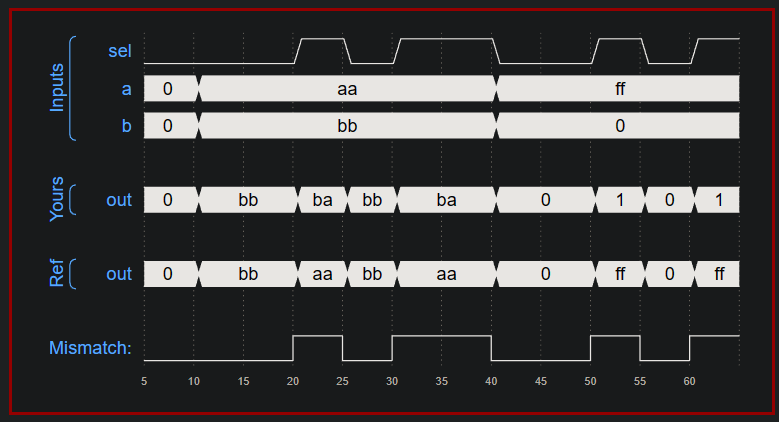

这个对比表示问题出现于sel=1时。以a=8'h1010_1010，b=8'h1011_1011为例。

1. 假设优先级：二进制码的补全/截短<取反，则~1=0000_0000，1=0000_0001。0000_0001&1010_1010=0000_0000，0000_0000&1011_1011=0000_0000,0000_0000|0000_0000=0000_0000。显然不对。

2. 假设优先级：二进制码的补全/截短>取反，则~0000_0001=1111_1110，1=0000_0001。0000_0001&1010_1010=0000_0000，1111_1110&1011_1011=1011_1010，1011_1010|0000_0000=1011_1010。答案正确。

结论：优先级：二进制码的补全/截短>取反

如果改进一下，则会通过：

module top_module (
    input sel,
    input [7:0] a,
    input [7:0] b,
    output [7:0] out  );
//该有的花括号不要少！！
    assign out = ({8{sel}}&a) | (~{8{sel}}&b);

endmodule

4.1.2Bugs nand3

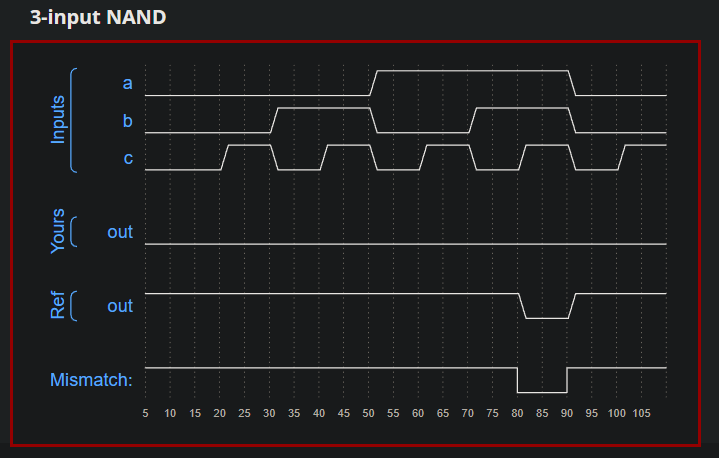

题目：

module top_module (input a, input b, input c, output out);//

    andgate inst1 ( a, b, c, out );

endmodule

解答：

module top_module (input a, input b, input c, output out);//

    wire out_tmp;
    assign out = ~out_tmp;
    andgate inst1 ( out_tmp, a, b, c, 1, 1 );

endmodule

我的问题：

module top_module (input a, input b, input c, output out);//

    andgate inst1 ( ~out, a, b, c, 1'b1, 1'b1 );

endmodule
