清翔零基础教你学51单片机_个人学习笔记(11)_串口通信（理论+实践）
说明
本人使用的是清翔的51单片机开发板，如果型号相同最方便，但是如果型号不同也可以参考，因为芯片都是一样的，只是外设不同而已，使用时只需要对照自己的开发板原理图稍微修改下引脚即可。
本次笔记将对应视频教程的第32，33集 串口通信（理论+实践）
如果笔记之中有任何错误，请在评论区指出，谢谢

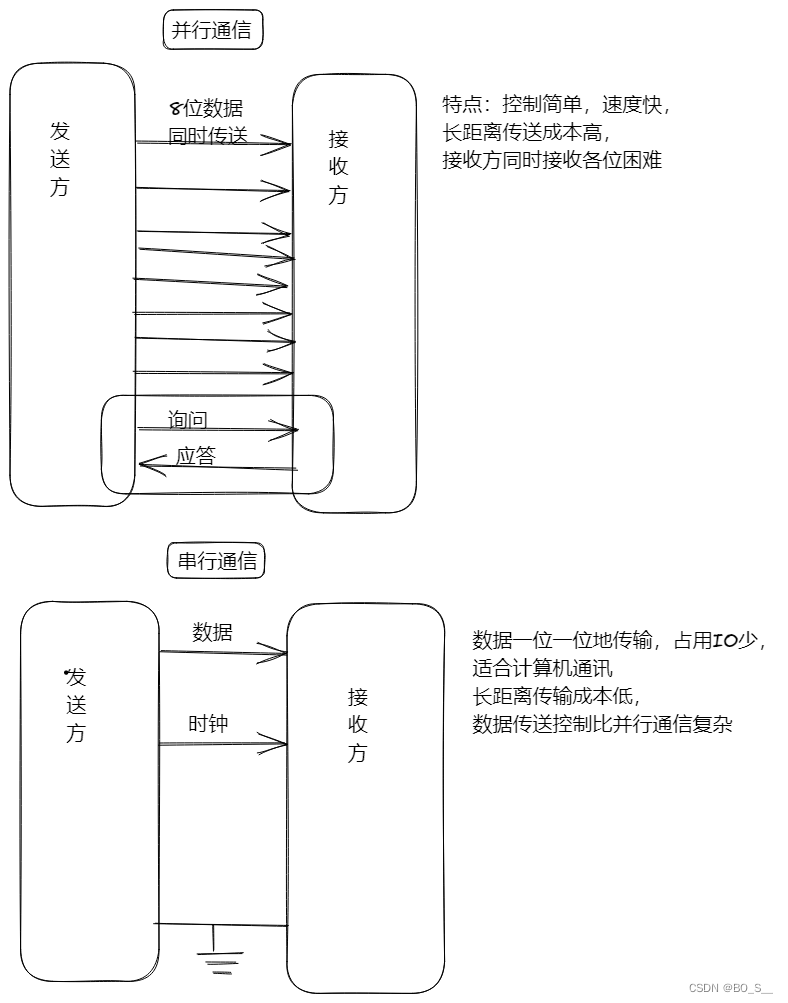

一、串行和并行通信
其实串行通讯和并行通信我们在之前的笔记就已经接触过，比如我写P1 = 0xFF;这就是一个并行通信，8个IO同时控制8个LED，还有在点阵中，我们用到的移位寄存器，就是把串行数据转换成并行数据。
二、同步通信和异步通信

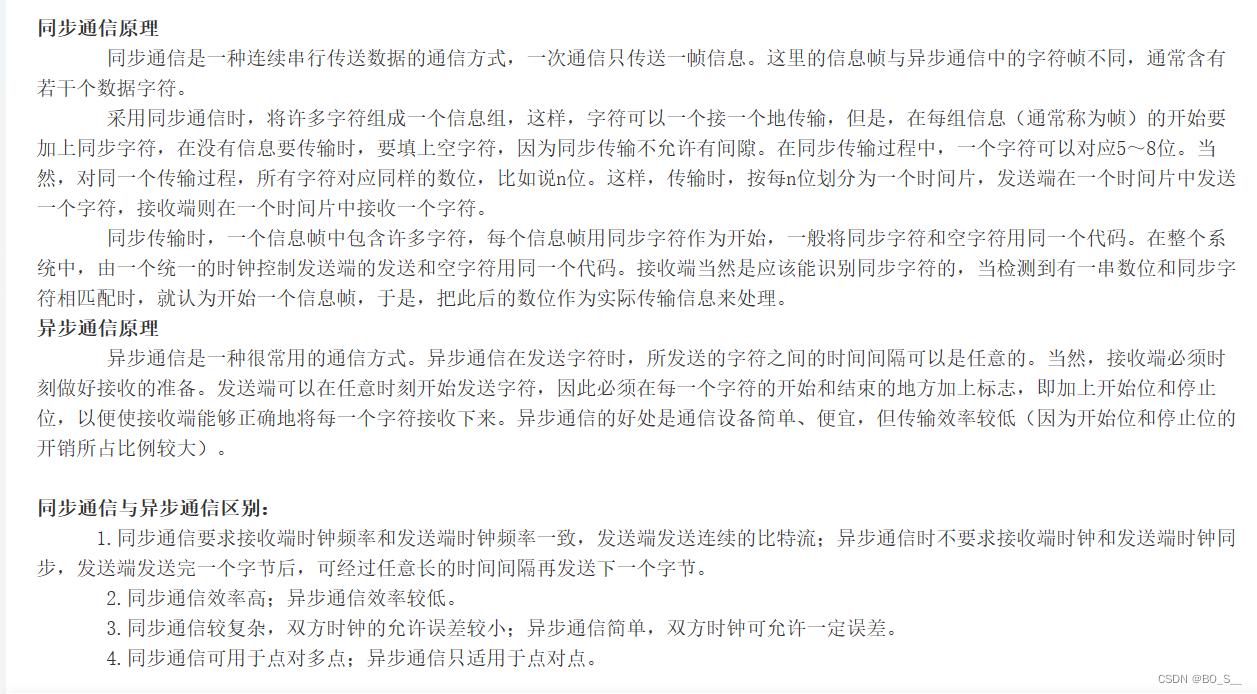

具体可参考同步通信与异步通信区别

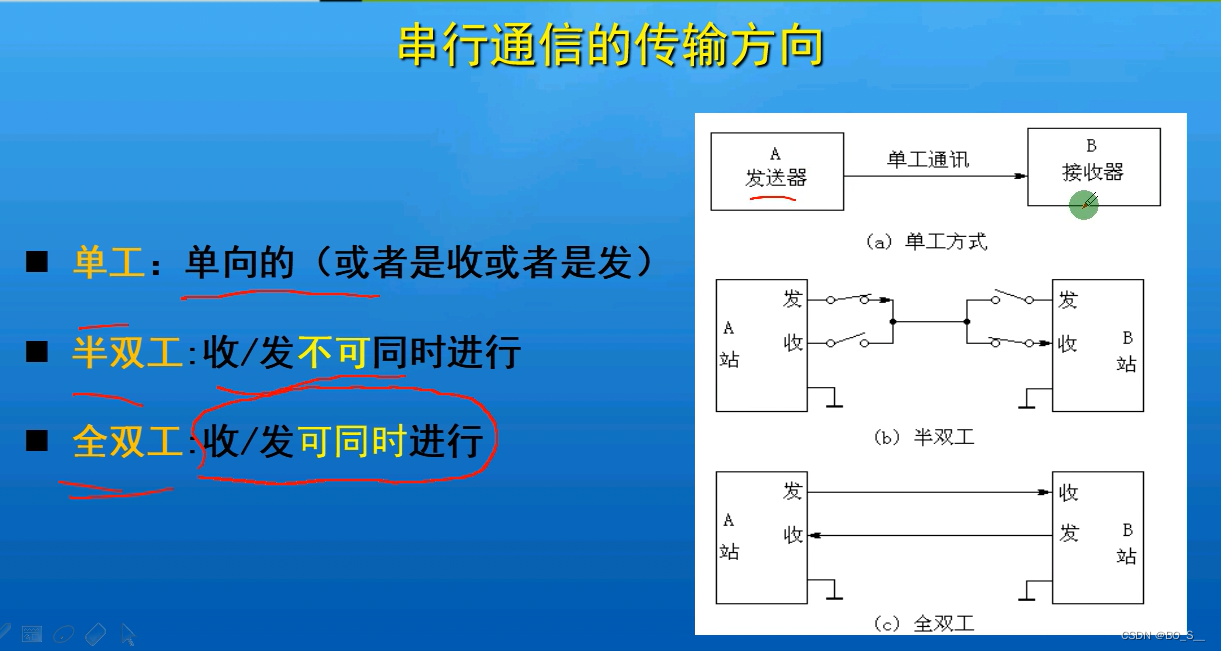

三、串行通信的传输方向
四、传输速率 波特率和比特率
粗略理解可以看这个

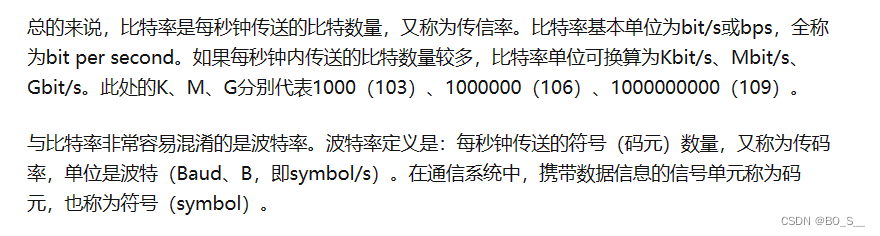

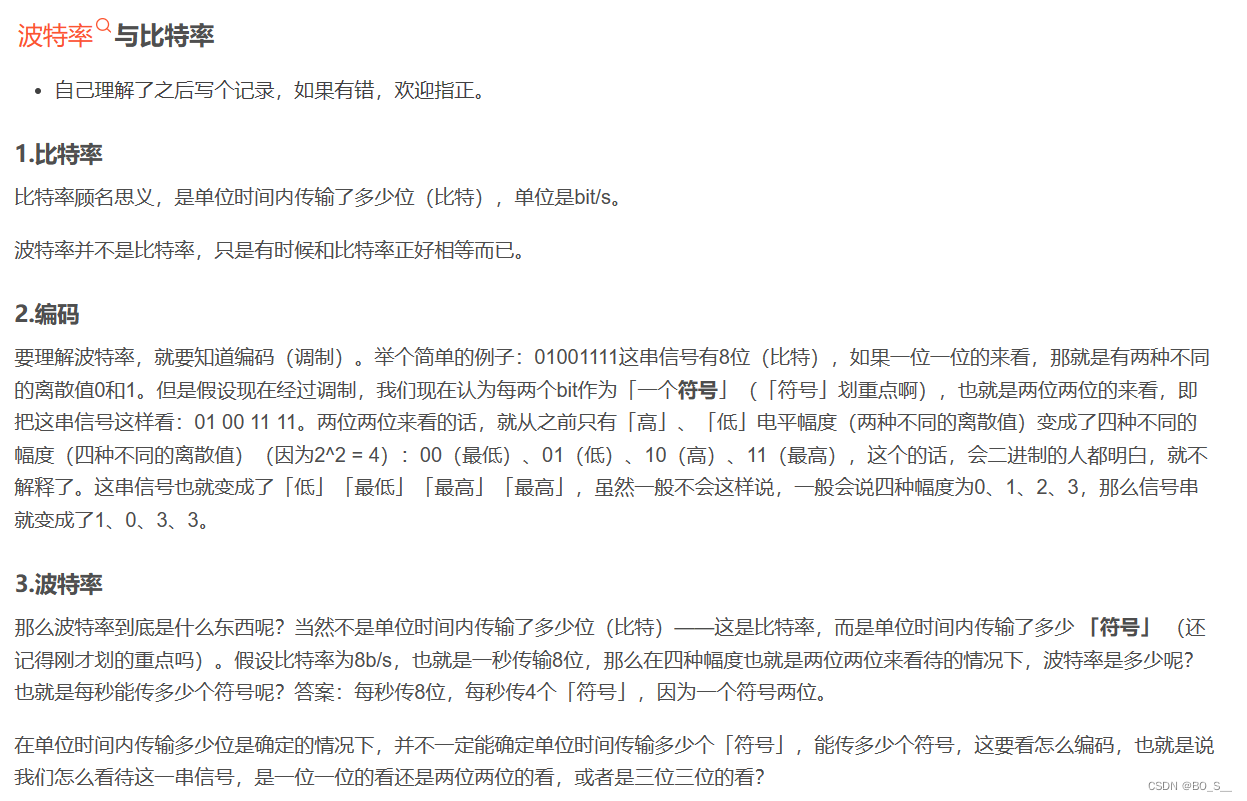

详细理解可以看这个
来源： 一文搞懂比特率和波特率 - 知乎

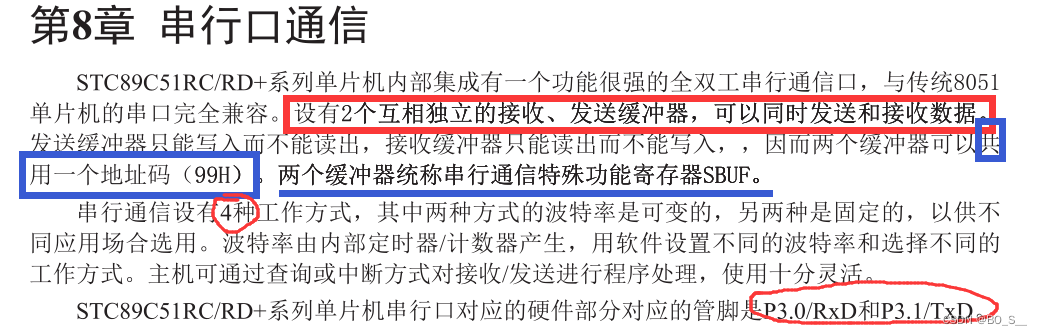

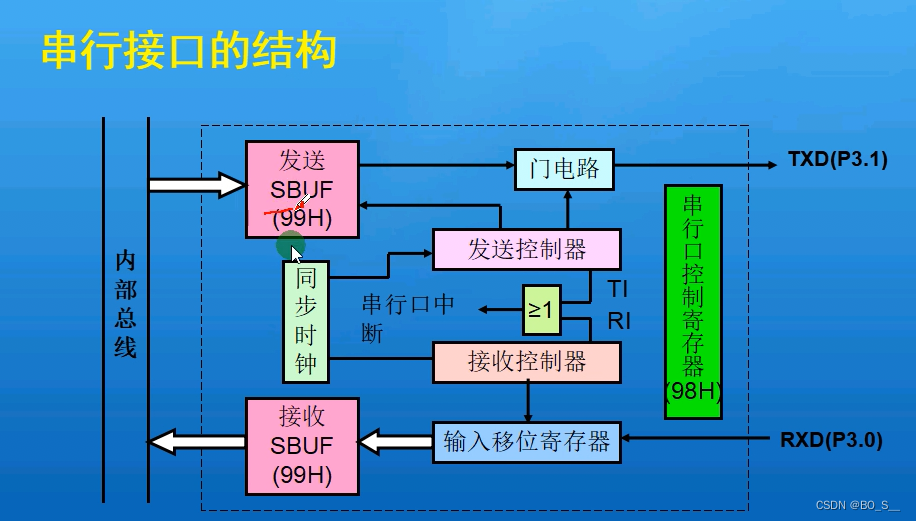

五、串行接口的结构
如果读SBUF，会自动读取接收缓存区数据，写入SBUF时会自动写入输出缓存区
六、相关寄存器

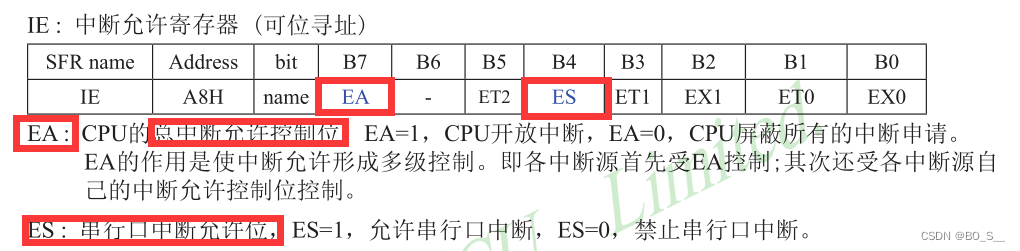

6.1 IE : 中断允许寄存器 (可位寻址)
EA = 1;
ES = 1;

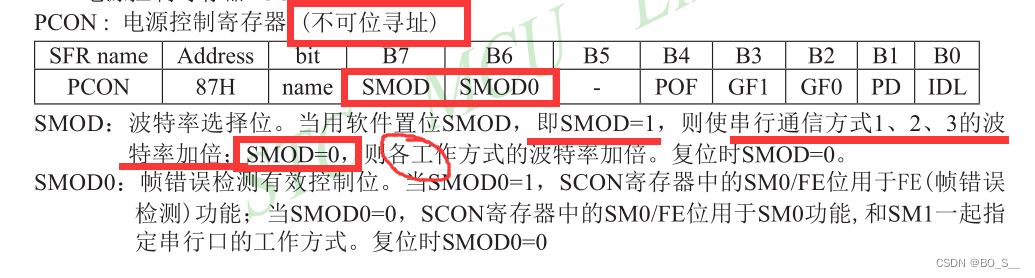

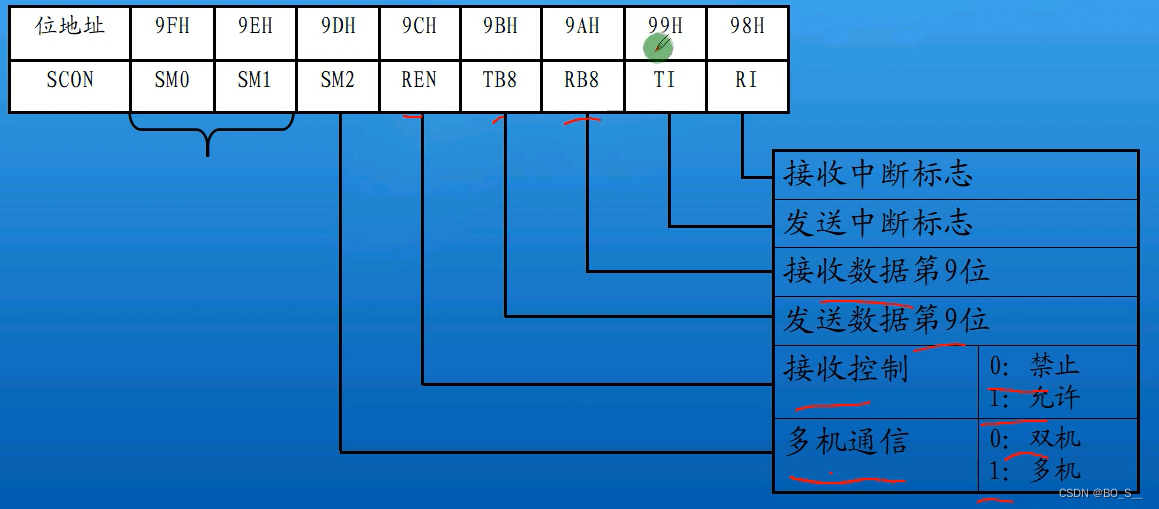

6.2 SCON : 串行控制寄存器 (可位寻址)
PPT总结如下

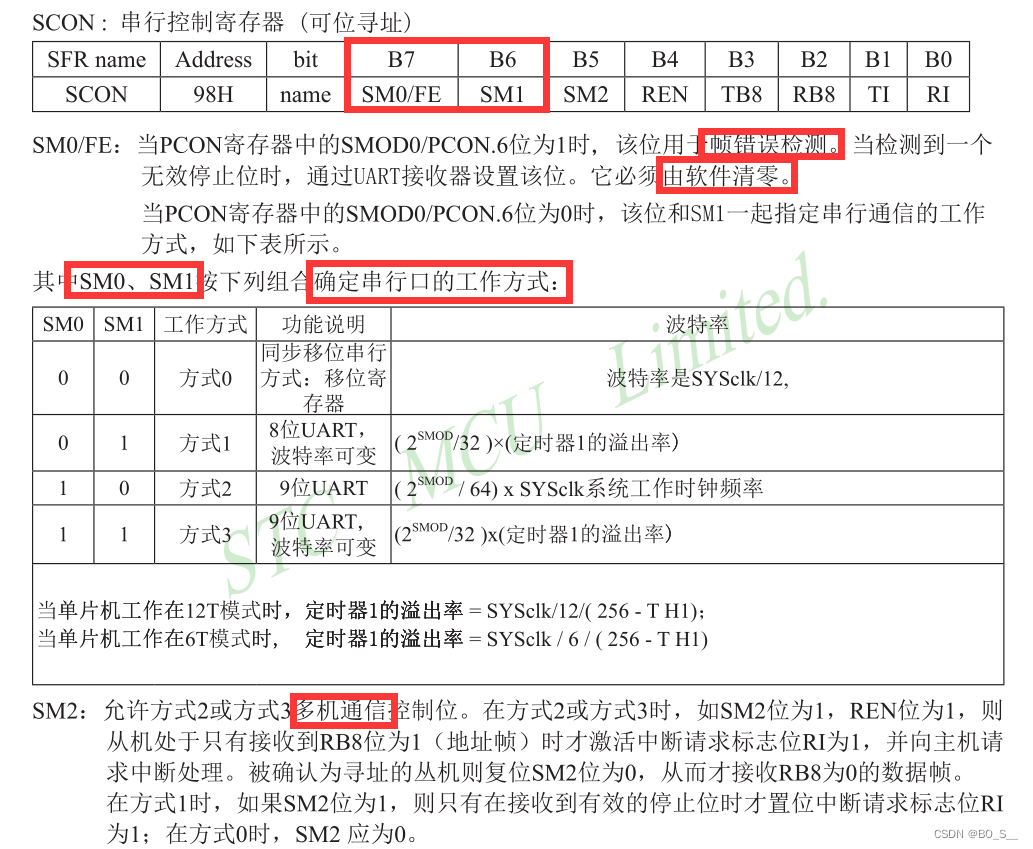

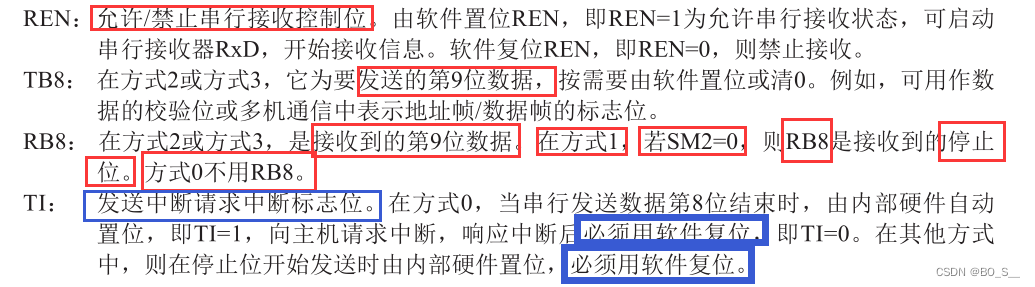

数据手册说明如下

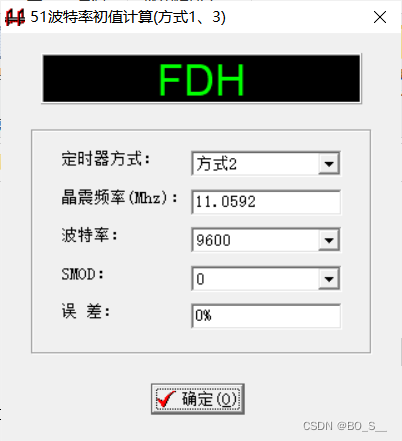

也可以用软件计算
用的最多的是方式1
模式1
EA = 1;
ES = 1;
SM0 = 0;
SM1 = 1;
REN = 1;

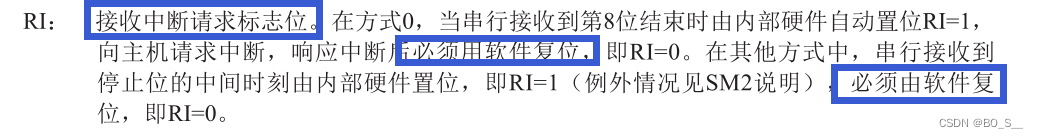

TI和RI要注意手动复位。
定时器1的设定参见上一篇笔记。
七、编程
7.1 创建工程
复制上一份工程文件夹，修改名称为“11.UART串口”，进入项目文件夹，打开工程文件，删除main.c函数的内容。
7.2 main.c
先定义一个全局变量num,然后在串口中断中用接收到的值来更新Num,在定时器中断中刷新数码管动态显示。
我试了下，如果用T1做波特率发生器，那么打开T1的中断，程序就工作不正常，所以在main函数里面我写了ET1 = 0;关闭T1的中断。
uchar num;
void main()
{
timer0init(0x01, 0xed, 0xff);
UARTinit();
ET1 = 0;
while(1);
}
//定时器0中断
void timer0() interrupt 1
{
SEG_DIS3(num);
TH0 = 0xed;
TL0 = 0xff;
}
//串口中断
void UART() interrupt 4
{
if (RI)
{
num = SBUF; //读SBUF寄存器.
RI = 0;
}
}
//定时器0初始化
void timer0init(uchar tmod, uchar th0, uchar tl0)
{
EA = 1; //打开总中断
ET0 = 1; //打开T0中断
TMOD |= tmod; //注意是“或等于”，只把想要的位置更改成1而不去动其他位置
TR0 = 1; //可位寻址，是否允许T0开始计数
//给定时器赋初值，从给的值开始向上计数，从而设定要计数的时间长度
TH0 = th0;
TL0 = tl0;
}
//定时器1初始化
void timer1init(uchar tmod,uchar th1, uchar tl1)
{
EA = 1;
ET1 = 1;
TMOD |= tmod; //注意是“或等于”，只把想要的位置更改成1而不去动其他位置
TR1 = 1; //可位寻址，是否允许T1开始计数
TH1 = th1; //设置初值
TL1 = tl1;
}
//串口初始化函数
void UARTinit()
{
EA = 1; //打开总中断
ES = 1; //打开串口中断
SM0 = 0; //设置为模式1：8位UART波特率可变
SM1 = 1;
REN = 1;

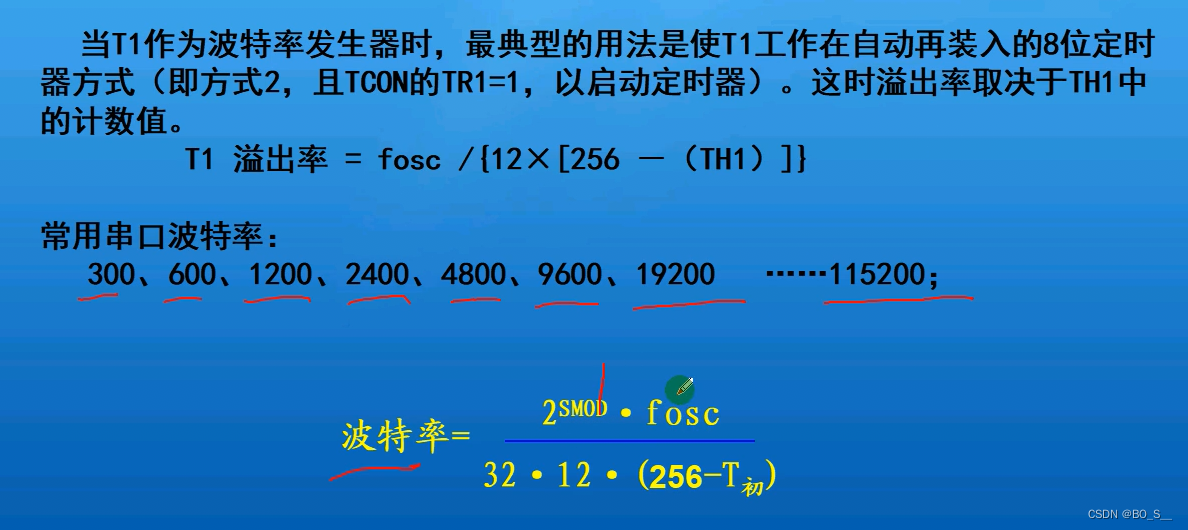

//设置波特率9600
timer1init(0x20, 0xFD, 0xFD); //设置T1为模式2：8位自动重装，重装值：0xFD
}
7.3 main.h
添加串口初始化函数声明
void UARTinit();
7.4 现象

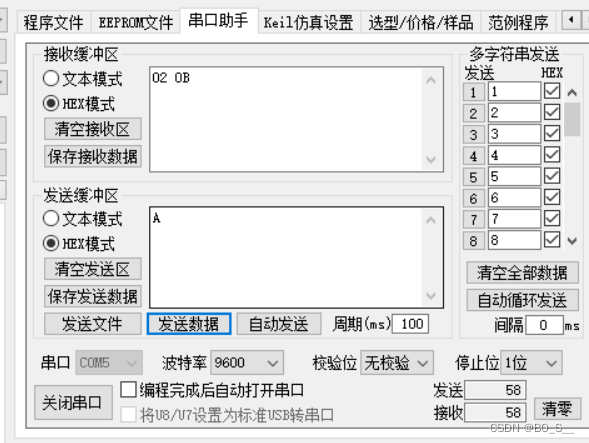

软件设置

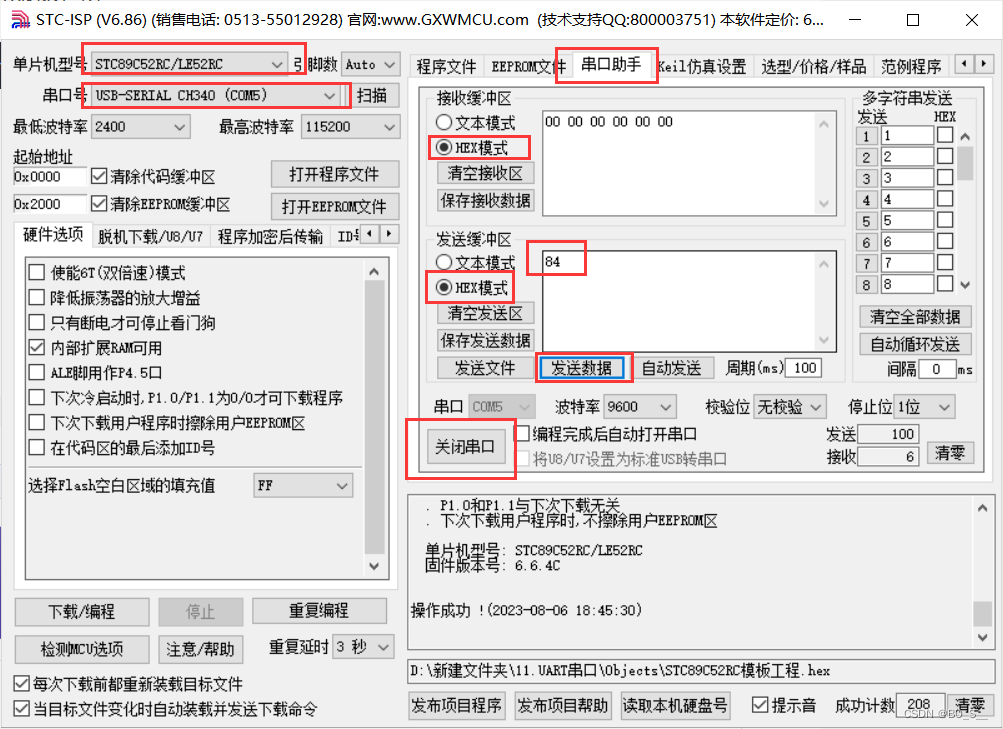

下载好程序，点击串口助手，点击打开串口，把发送和接收都选择HEX模式，发送一个16进制数，数码管就会显示对应的3位数。
我发送的84，数码管显示132，因为十六进制84就是十进制132
7.5 修改一下代码
//串口中断
void UART() interrupt 4
{
if (RI)
{
num = SBUF; //读SBUF寄存器.
RI = 0;
SBUF = num + 1; //向发送缓冲区写入要发送的数值
}
if (TI) //判断是否发送完成
TI = 0;
}
在串口中断里面增加一个发送的代码，当接收到数据时，把数据+1再发送到电脑
如图
八、串口发送汉字
修改main函数
#include <stdio.h>
void main()
{
UARTinit();
EA = 0;
while(1)
{
TI = 1; //puts要求T1=1;
puts("我在学51单片机");
while(!TI);
TI = 0;
delay(1000);
}
}
提示：开中断可能会对串口数据发送有影响。

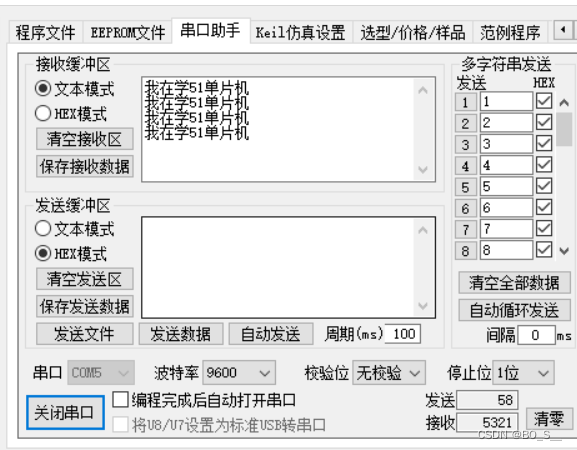

现象
本次笔记将对应视频教程的第32，33集 串口通信（理论+实践），到此结束。视频中只讲了模式1，其余模式并未讲到，我在此也不多说。
下一次笔记将对应视频教程的第35，36，37 IIC总线EEPORM（理论+实践）
如果笔记之中有任何错误，请在评论区指出，谢谢
