清翔零基础教你学51单片机_个人学习笔记(6)_独立按键

目录

• 一、按键的工作原理
• 二、开发板上按键分类
• 三、原理图
• 四、原理
• 五、编程
  • 5.1 创建工程
  • 5.2 现象说明
  • 5.3 代码
  • 5.4 添加s3按下-1代码

一、按键的工作原理

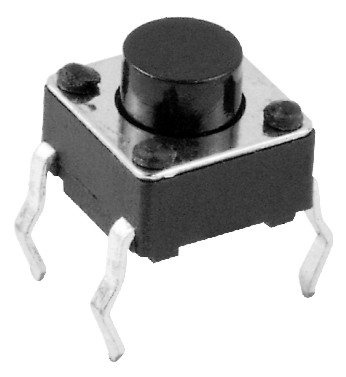

轻触开关样式：

它的背面有一个曹

曹一侧的两个引脚是联通的，曹两侧的引脚在开关没按下时是不联通的

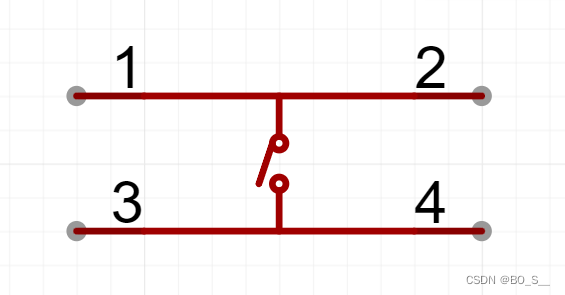

当按键按下之后，4个脚全部联通，为避免用错，建议使用时用对角的两个引脚，这样按下才会联通，不容易用错

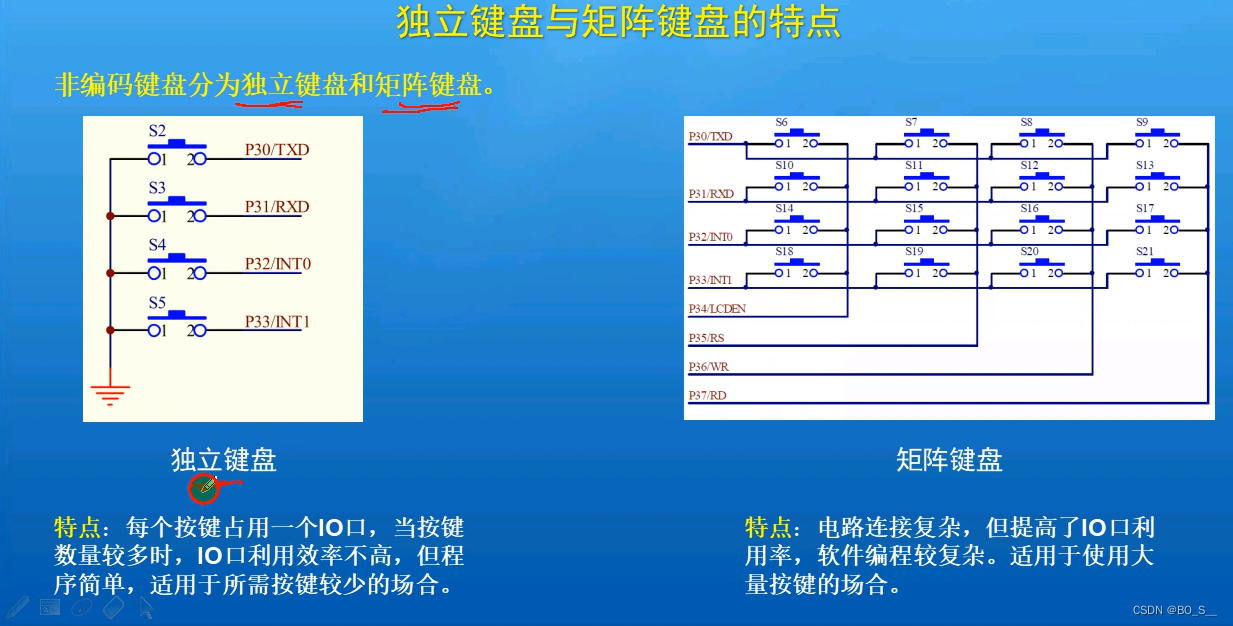

二、开发板上按键分类

上图，清晰明了

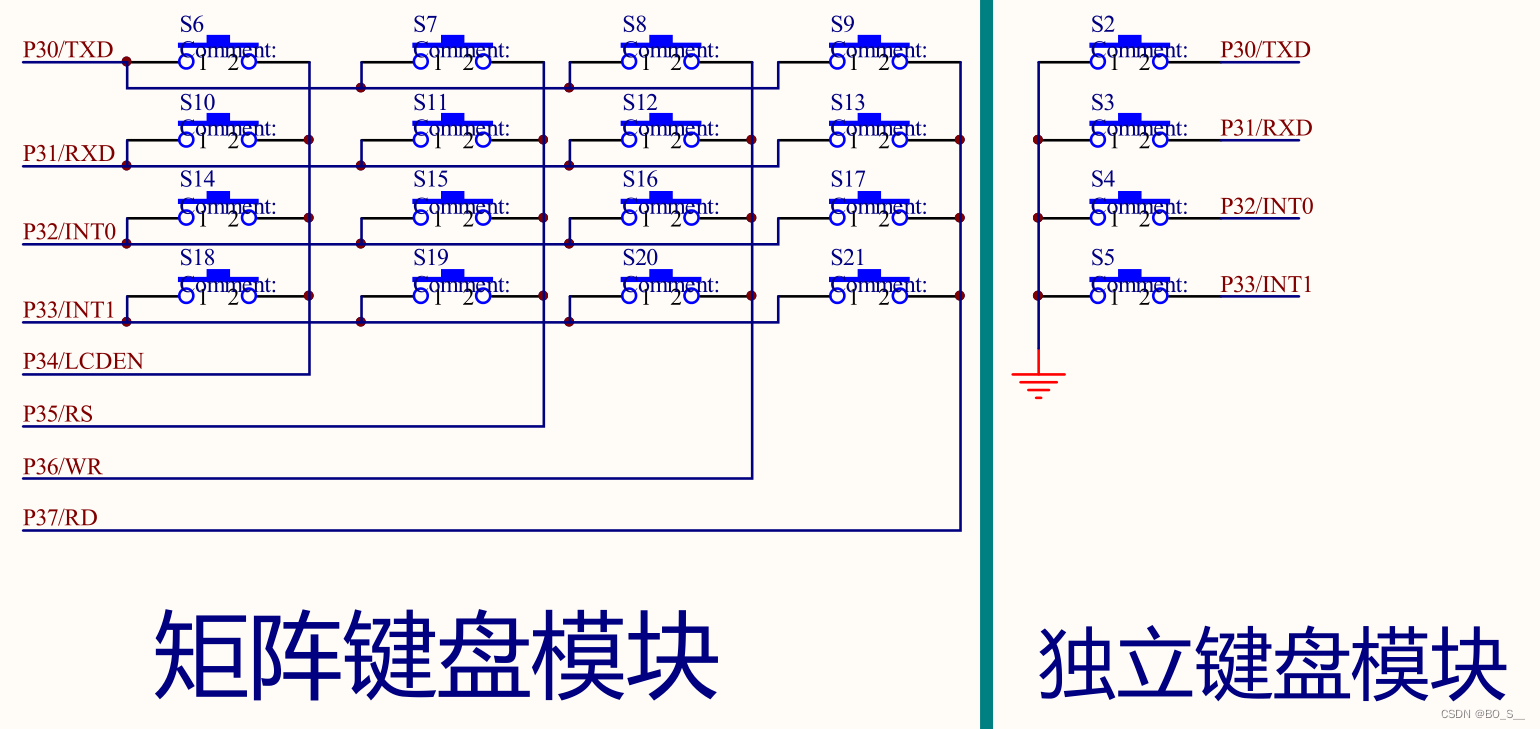

三、原理图

四、原理

当按键按下，对应的引脚机会被拉为低电平，读取引脚电平就知道哪个按键被按下了

五、编程

5.1 创建工程

复制工程模板，改名“6.独立按键”，进入工程文件夹打开工程

5.2 现象说明

当按下S2，数码管显示的一位数+1

5.3 代码

#include <reg52.h>

typedef unsigned char uchar;
typedef unsigned int uint;

void delay(unsigned int i);
void SEG_DIS(uchar position, uchar number);

uchar we[8];
uchar du[25];

sbit DU = P2^6; //数码管段选
sbit WE = P2^7; //数码管位选
sbit key_s2 = P3^0;

void main()
{
    uchar num;
    SEG_DIS(1,num);
    while(1)
    {
        if (key_s2 == 0)
        {
            delay(20);      //按键消抖
            if (key_s2 == 0)
            {
                num++;
                if (num == 10)  //当num加到10，让nun重新变成0
                    num = 0;
                SEG_DIS(1,num); //实现按下立马改变现实值
            }
            while (!key_s2);    //松手检测，避免按着按键没松手导致数值连续增加
        }
    }
}

void SEG_DIS(uchar position, uchar number)
{
    DU = 0;
    WE = 0;
    P0 = we[position - 1];
    WE = 1;
    WE = 0;

    P0 = du[number];
    DU = 1;
    DU  = 0;
    delay(1);
}

uchar we[] = {0xfe, 0xfd, 0xfb, 0xf7, 0xef, 0xdf, 0xbf, 0x7f};
uchar du[]={
                0x3F,  //"0"
                0x06,  //"1"
                0x5B,  //"2"
                0x4F,  //"3"
                0x66,  //"4"
                0x6D,  //"5"
                0x7D,  //"6"
                0x07,  //"7"
                0x7F,  //"8"
                0x6F,  //"9"
                0x77,  //"A"
                0x7C,  //"B"
                0x39,  //"C"
                0x5E,  //"D"
                0x79,  //"E"
                0x71,  //"F"
                0x76,  //"H"
                0x38,  //"L"
                0x37,  //"n"
                0x3E,  //"u"
                0x73,  //"P"
                0x5C,  //"o"
                0x40,  //"-"
                0x00,  //熄灭
                0x00  //自定义
                         };

void delay(unsigned int i)
{
    unsigned int j;
    for (; i > 0; i--)
        for (j = 114; j > 0; j--);
}

显示效果为按下s2,数码管显示数值立马+1，如果数值为9再按下s2，显示数值变为0

5.4 添加s3按下-1代码

//在main函数前面添加
sbit key_s3 = P3^1;

//在while循环里面添加如下代码
if (key_s3 == 0)
{
    delay(20);
    if (key_s3 == 0
    {
        num--;
        SEG_DIS(1,nu
    }
    while (!key_s3);

添加这两处代码就行了，按下s2数码管数值+1，当数值=9再按下s2数码管显示0；当数码管数值≠0，按下s3数值-1，当数值 == 0，按下s3无反应。均是按下立即触发而不是松手触发。
