清翔零基础教你学51单片机_个人学习笔记(3)_流水灯

说明

本人使用的是清翔的51单片机开发板，如果型号相同最方便，但是如果型号不同也可以参考，因为芯片都是一样的，只是外设不同而已，使用时只需要对照自己的开发板原理图稍微修改下引脚即可。

本次笔记对应清翔视频教程的第13集

一、写延时函数

复制工程模板并改名为“3.流水灯”，打开工程，添加头问件和main函数，编写毫秒延时函数

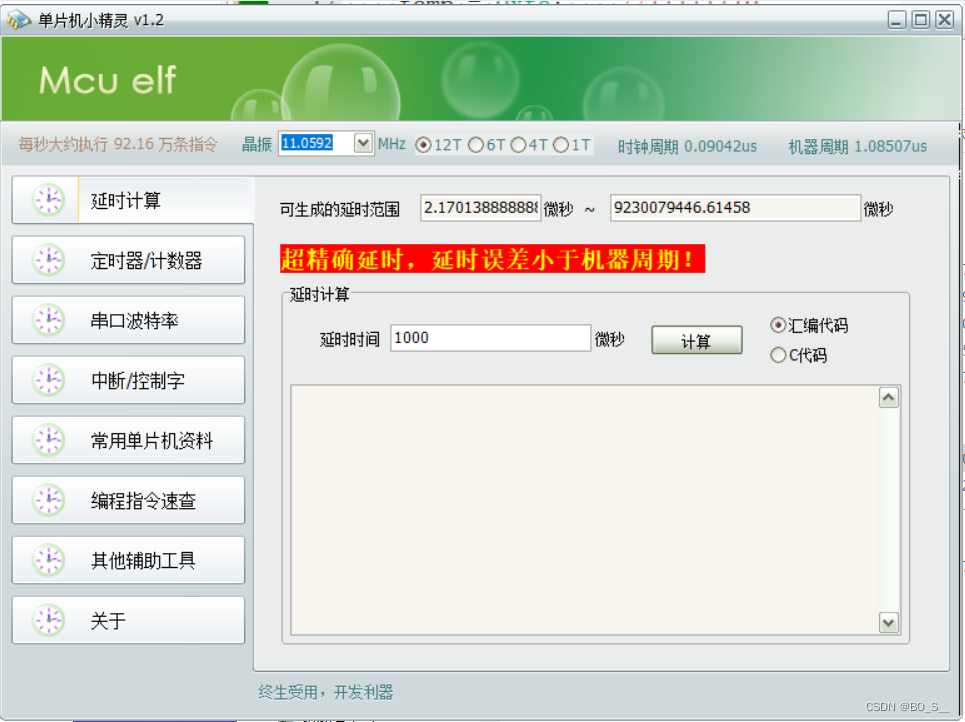

不关心具体是怎么得出的，先用着

#include <reg52.h>

void delay(unsigned int i)
{
    unsigned int j;
    for (; i > 0; i--)
        for (j = 114; j > 0; j--);
}

void main()
{

}

延时函数里面有2个for循环，并且没有{},说明这是一个嵌套循环，并且循环语句只有1行。第一个for的第一个参数为空，是因为在输入参数的时候已经有i的值了，不需要再初始化函数值了。

如果把delay函数的定义放在main函数后面，需要在main函数前面进行函数声明

#include <reg52.h>

void delay(unsigned int i); //函数声明

void main()
{

}

void delay(unsigned int i)
{
    unsigned int j;
    for (; i > 0; i--)
        for (j = 114; j > 0; j--);
}

1.1 自定义变量类型

如果觉得unsigned int 、unsigned char等太长，可以使用#define 原名称自定义名称来替换，比如

#define unsigned int uint    //注意后面没有分号#define unsigned char uchar

也可以用typedef 原名称自定义名称;来替换，比如

typedef unsigned char uchar;    //注意这个有分号typedef unsigned int uint;

替换之后就可以直接用自定义名称来代替比较长的原名称，自定义名称可以任意取，不过最好用有意义的单词来表示

二、循环移位函数与位移操作

循环移位函数需要引用头文件：intrins.h

字符型循环左移：_crol_(要循环的变量，循环的位数)

字符型循环右移：_cror_(要循环的变量，循环的位数)

左移运算：变量 << 左移位数

右移运算：变量 >> 右移位数

例如

#include <intrins.h>

unsigned char a;
unsigned char b;
a = 0xc1;           //1100 0001
b = _crol_(a,1);    //b就变成了1000 0011
b = cror_(a,1);    //b就变成了1110 0000
b = a >> 1;        //b = b0110 0000
b = a << 1;        //b = b1000 0010

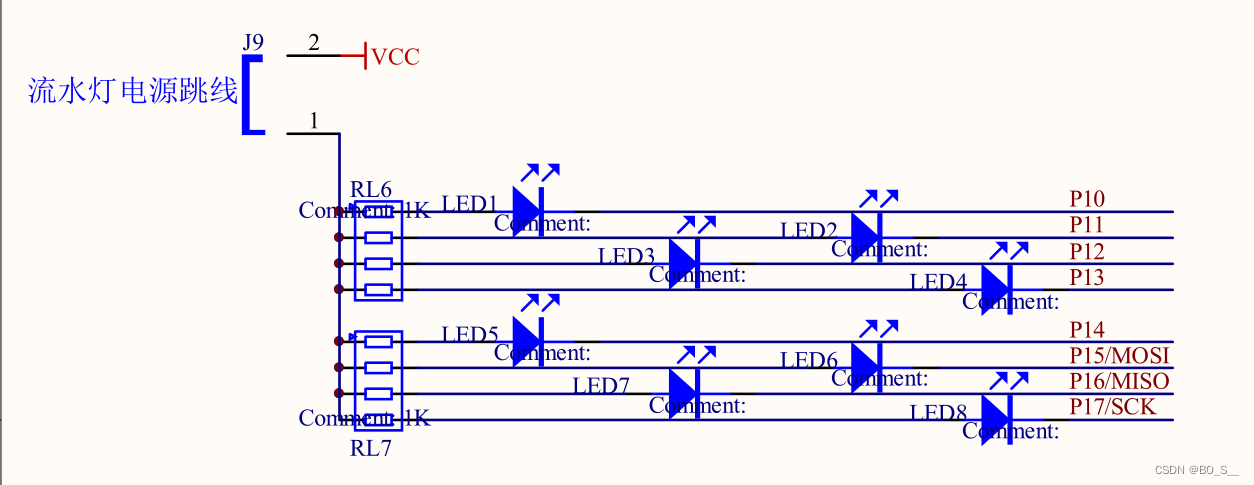

三、原理图分析

只需要让某一位为0并且循环移动，其余位为1就可以实现流水灯效果

四、代码

#include <reg52.h>
#include <intrins.h>

void delay(unsigned int i)
{
    unsigned int j;
    for (; i > 0; i--)
        for (j = 114; j > 0; j--);
}

typedef unsigned char uchar;
typedef unsigned int uint;

uchar temp;
void main()
{
    temp = 0xfe;    //11111110
    while(1)
    {
        P1 = temp;
        delay(200);
        temp = _crol_(temp,1);
    }

}
