业界最高性能的调谐高Q 值滤波器简介

深圳聿创惟通科技有限公司是一家专业研发调谐滤波器的科技公司，具备滤波器设计研发和生产能力，同时拥有元器件二筛、芯片设计等资质，在行业内具备一定优势。

深圳聿创惟通科技有限公司致力于射频关键技术研究，通过采用新材料技术、电路与控制技术，研发出具有业界最高性能的YCWT133型调谐高Q 值滤波器，其综合性能已优于美国的POLE/ZERO公司的同类产品，POLE/ZERO公司的滤波器对我国属于禁运状态，其主要用于F22、F35等战机的通讯系统。

深圳聿创惟通科技有限公司研发的YCWT133型调谐高Q 值滤波器具备高精度、高稳定性、可快速调谐，适用于短波、超短波通信系统中，在信号选择、频率合成、干扰抑制等场景，具备良好的频率选择性和动态调整能力，可满足频谱侦听、侦察、控守等不同领域的应用需求。

当前，该YCWT133型滤波器已适配于某型超短波通信装备，通过软硬件兼容使其数字灵敏度提升至-133dbm，通信距离提升了3～5倍。

YCWT133型调谐高Q 值滤波器支持频段该型支持30MHz～88MHz、108MHz～225MHz、225MHz～400MHz、400MHz～678MHz、678MHz～800MHz、800MHz～1000MHz、1000MHz～1500MHz等多频段定制，按照频段范围，定制价格在2-6万元不等。

欢迎业界同行，咨询采购。

联系人：许先生，联系电话：18926495576。

调谐高Q 值滤波器产品

规格书

一、产品概述

数字控制调谐高Q 值滤波器是深圳市极讯惟通科技有限公司研发生产的一款高精度、高稳定性、可快速调谐的电调谐滤波器，适用于短波、超短波通信系统中，用于信号选择、频率合成、干扰抑制等场景。产品支持多段频率范围，涵盖 30MHz～88MHz、108MHz～225MHz、225MHz～400MHz、400MHz～678MHz、678MHz～800MHz、800MHz～1000MHz、1000MHz～1500MHz，具备良好的频率选择性和动态调整能力，可适配侦察、控守等不同领域的应用需求。

二、产品核心特性

特性项	规格参数	备注
通带类型	支持窄带、宽带滤波	窄带选择性≤5%（中心频点），适配侦察、控守领域
调谐能力	频率切换时间＜10μs	快速动态调整，满足实时通信需求
噪声系数	≤2dB	高 Q 值设计，低噪声干扰
射频增益	≥12dB（±10%）	稳定的信号增益表现
带外抑制	≥30dB（±10%）	有效抑制带外干扰信号
控制接口	电调谐接口	支持远端控制与硬件集成

三、产品封装规格

封装参数	规格值	备注
产品尺寸	45×24×12mm	含外围突出物，不同频段尺寸略有差异
产品重量	≤30g	轻量化设计，便于设备集成
外壳材质	黄铜镀金	具备良好的电磁屏蔽与抗腐蚀能力

四、产品实测参数

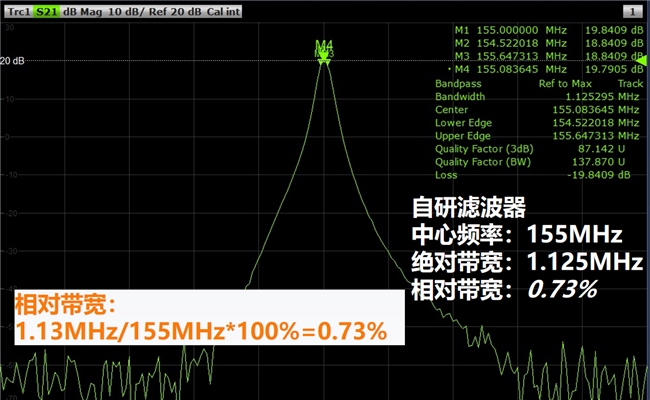

某项目所用滤波器155MHz频点实物测试图，选择性：≤1%（1dB），±10%有效抑制度≥40dB。

实测项	测试结果
选择性	≤1%（1dB）
有效抑制度	±10% 频段内≥40dB

五、      应用场景

1.超短波超视距通信系统：用于信号选择，过滤干扰信号，提升通信质量

2.频率合成设备：配合频率合成模块，实现精准的频率输出

3.侦察与控守领域：窄带滤波模式下实现精准的信号侦察与干扰抑制

4.短波通信设备：适配短波频段的信号处理需求，保障通信稳定性

六、      质量与可靠性说明

1.产品经过严格的环境可靠性测试，可适应军工级工作环境

2.黄铜镀金外壳具备良好的抗电磁干扰与抗腐蚀能力，提升产品使用寿命

3.产品符合射频通信设备相关行业标准，具备完整的质量检测流程
