移动平均-loss函数平滑化

概要：移动平均是一种常用的平滑处理技术，常用与深度学习/深度强化学习的loss或者reward曲线的绘制，其核心思想是当前的点和历史的点之间的加权平均

QA-before

Q: 为什么要加权平均？
A: - 消除噪声 - 识别趋势 - 训练稳定性评估

常见的移动平均方法

在深度学习中常用的移动平均算法包括：简单移动平均算法、指数移动平均算法、高斯滤波

A. 简单移动平均

简单移动平均(Simple moving averge)的思想很简单: 取过去 n 个点的算数平均值，即

\[ {S}_t = \frac{s_t, s_{t-1},...,s_{t-n+1}}{n} \]

我们一般将这里的 n 称为窗口，当然可以发现这里会出现初始点的处理问题，也就是当数据还不满n个的时候，怎么移动平均，一般采用的方法也很容易想到，有多少个点就算多少个的平均，满足了之后再按照公式来，即只有一个点的时候按一个点平均，两个点按两个点平均...，以此类推，这种方法叫做最小值观测法，这也是Pandas 和 OpenAI 工具库的做法。当然还有还有一些丢弃和补充的方法，思想都很简单，这里不做说明。

B. 指数移动平均

指数平均方法核心就是一个递推公式，即

\[S_t = \alpha x_t + (1-\alpha)S_{t-1} \]

• \(S_t\) : 当前时刻的平滑值
• \(\alpha\) : 平滑系数
• \(x_t\) : 当前时刻的loss, 即原始的数值

类似于markov性质，当前值只与上一个时刻的 \(S_{t-1}\) 相关。
我们将这个式子展开可以看到：

\[S_t = \alpha x_t + \alpha (1-\alpha) x_{t-1} + \alpha (1-\alpha)^2 x_{t-2} + ... \]

可以看出历史数值对当前数值的影响以 \((1-\alpha)^n\) 的速率衰减。

C. 高斯滤波

在 A 和 B 中介绍的移动平均方法都属于“向前看”的方法，也就是只使用之前的历史值，而高斯滤波采用的是 "中心化加权" 的方法，其一维的概率密度形式为：

\[G(x) = \frac{1}{\sqrt{2\pi}\sigma}e^{-\frac{x^2}{2\sigma^2}} \]

• \(x\) : 与中心点的距离
• \(\sigma\) : 标准差，\(\sigma\) 越大越平滑，给予两端数值的权重也就越多

也就是正态分布的曲线，这里的加权平均可以理解为积分

\[L(x) = \int_{-\infty}^{\infty} f(\tau)G(t-\tau) d\tau \]

也可以写为离散加权求和的形式。

D. 对比与理解

在实际运用中，三者各有优缺点，在一般的深度强化学习论文中，通常采用SMA方法来绘制最终的奖励曲线，并在图片的批注中标出移动窗口大小，在Tensorboard中实时展示算法更新等场景则习惯于采用EMA方法，而在某些情况下想要看到更为平滑美观的曲线则使用高斯滤波。下面是对比的表格：

方法	SMA	EMA	高斯滤波
直观理解	移动的平均窗口	类markov的历史加权	移动中心钟形加权窗口
优点	简单，易实现	内存占用低的情况下对历史数据进行了考虑，数值稳定	两端考虑，滤除噪声效果好
缺点	滞后性，整体像右移动，需要保存历史数据	\(\alpha\) 参数敏感，异常值敏感	计算量大，无法实时更新，边缘点处理
平滑质量	容易产生阶梯感或假峰	较圆滑，但对最新波动敏感	曲线最圆润自然
主要场景	一般的汇报，深度强化学习loss曲线	算法的监控和更新	精修

代码实现与效果对比

A. SMA

def sma_smooth_curve(data: np.ndarray, windows_size: int) -> np.ndarray:
	smoothed = []
	for i in range(len(data)):
		smooth_c = 0
		if i < windows_size - 1:
			windows = data[0:i+1]
		else:
			windows = data[(i - windows_size + 1) : i + 1]
		sma_windows = np.sum(windows) / len(windows)
		smoothed.append(sma_windows)
	return np.array(smoothed)

B. EMA

def ema_smooth_curve(data: np.ndarray, weight:float = 0.9):
	last = data[0]
	smoothed = []
	for point in data:
		smoothed_val = last * weight + point * (1 - weight)
		smoothed.append(smoothed_val)
		last = smoothed_val
	return np.array(smoothed, dtype=np.float32)

C. 高斯滤波

高斯滤波算法这里直接采用 scipy 库的gaussian_filter函数实现

def gaussian_smooth_scipy(data: np.ndarray, sigma:int = 2):
	return gaussian_filter(data, sigma=sigma)

当然，也可是自己手动实现，实现一个卷积即可

def create_gaussian_kernel(sigma):
    """根据 sigma 自动计算高斯核的大小和权重"""
    radius = int(3 * sigma)
    x = np.arange(-radius, radius + 1)
    kernel = np.exp(-x**2 / (2 * sigma**2))
    return kernel / kernel.sum()

def gaussian_smooth_manual(data, sigma=2):
    """手动实现高斯卷积"""
    kernel = create_gaussian_kernel(sigma)
    padded_data = np.pad(data, len(kernel)//2, mode='edge')
    smoothed = np.convolve(padded_data, kernel, mode='valid')
    return smoothed


D. 滤波效果对比

数据采用随机生成，并加上一定的正态分布噪声

def main():
	np.random.seed(42)
	x = np.linspace(0, 100, 300)
	true_trend = 20 * (1 - np.exp(-x / 30)) # 理想的回报曲线
	noise = np.random.normal(0, 3, size=x.shape) # 训练中的随机波动
	raw_scores = true_trend + noise

	sma = sma_smooth_curve(raw_scores, windows_size=20)
	ema = ema_smooth_curve(raw_scores, weight=0.8)
	gaussia = gaussian_smooth_scipy(raw_scores, sigma=5)

	plt.figure(figsize=(10, 6))
	plt.plot(x , raw_scores, color='blue', alpha=0.2, label='Raw Scores')
	plt.plot(x , sma, color='blue', linewidth=2, label='Smoothed (SMA)')
	plt.plot(x , ema, color='orange', linewidth=2, label='Smoothed (EMA)')
	plt.plot(x , gaussia, color='green', linewidth=2, label='Smoothed (Gaussian)')

	plt.title('Training Scores with Smoothing', fontsize=14)
	plt.xlabel('Steps / Epochs')
	plt.ylabel('Score Value')
	plt.legend()
	plt.grid(True, linestyle='--', alpha=0.6)
	plt.show()

对比结果图如下：

可以看到Gaussian滤波的方法得到的绿色曲线是较为平滑的，将 \(\sigma\) 参数调大之后将会更加平滑。而EMA则对 \(\alpha\) 参数敏感，SMA得到的曲线也有平滑的效果，但是其会出现阶梯状的现象，当然这里的噪声加的比较小，对比不是很明显，感兴趣的也可以自己调调参数试试。

扩展

在深度强化学习（DRL）的实验中，展示均值的同时还常常辅以置信区间（Confidence Interval）或标准差（Standard Deviation）的阴影图。这其实是一种多 seed 的平滑绘图逻辑，如下

1. 对每个 Seed 的原始数据分别进行平滑（SMA/EMA/Gaussian）。
2. 在每个时间步上，计算所有 Seed 平滑值的平均值（作为主线）。
3. 计算这些平滑值的标准差（作为阴影）。
   以下面的代码为例子：

import numpy as np
import pandas as pd
import matplotlib.pyplot as plt


def _sma(data, windows_size=20):
    smoothed = []
    for i in range(len(data)):
        smooth_c = 0
        if i < windows_size - 1:
            windows = data[0:i+1]
        else:
            windows = data[(i - windows_size + 1) : i + 1]
        sma_windows = np.sum(windows) / len(windows)
        smoothed.append(sma_windows)
    return np.array(smoothed)

np.random.seed(42)
n_seeds = 5
n_steps = 300
all_seeds_data = []

for i in range(n_seeds):
    base = 15 * (1 - np.exp(-np.arange(n_steps) / (60 + np.random.randint(-10, 10))))
    noise = np.random.normal(0, 4, size=n_steps)
    raw_reward = base + noise
    smoothed_reward = _sma(raw_reward, 30)
    all_seeds_data.append(smoothed_reward)

all_seeds_matrix = np.array(all_seeds_data)

mean_curve = np.mean(all_seeds_matrix, axis=0)  # 均值线
std_curve = np.std(all_seeds_matrix, axis=0)    # 标准差（用于阴影）

plt.figure(figsize=(10, 6), dpi=100)

plt.plot(mean_curve, color='#1f77b4', linewidth=2, label='Mean Smoothed Reward (SMA)')

plt.fill_between(
    range(n_steps),
    mean_curve - std_curve,
    mean_curve + std_curve,
    color='#1f77b4',
    alpha=0.2,
    label='Standard Deviation (±1 SD)'
)

plt.title('Deep RL Performance with SMA Smoothing & Confidence Intervals', fontsize=14)
plt.xlabel('Episodes / Steps', fontsize=12)
plt.ylabel('Total Reward', fontsize=12)
plt.grid(True, linestyle='--', alpha=0.5)
plt.legend(loc='lower right')

plt.tight_layout()
plt.show()

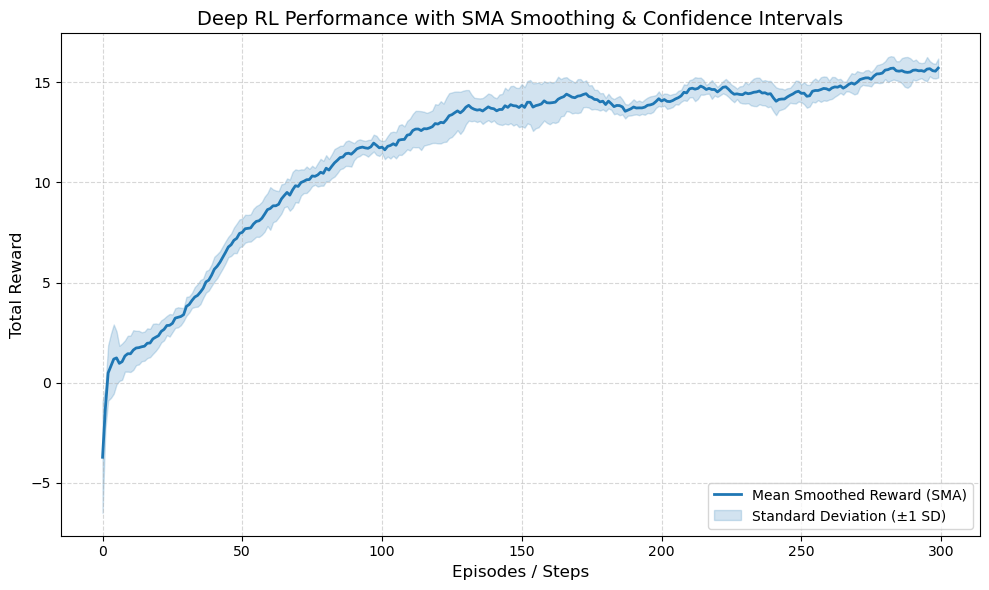

得出来的就是一般顶刊文章 方差阴影+均值的形式
