机票预订系统UML建模 轻松绘制--4状态图

四、状态图

用于描绘复杂状态和行为的重要工具

以机票航班为例解析创建步骤

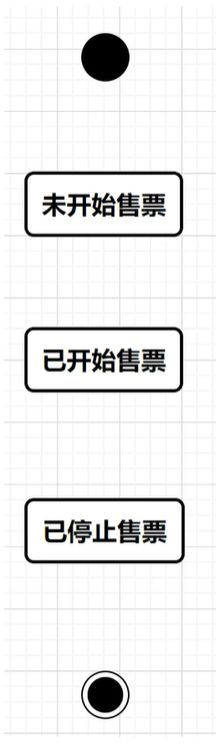

1、航班销售周期

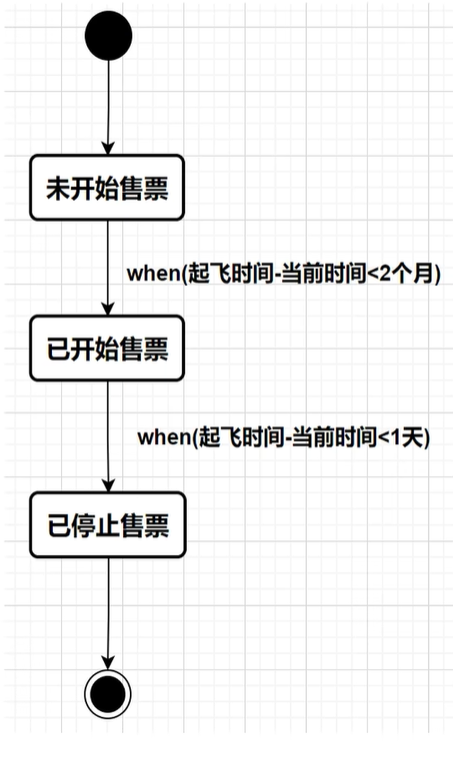

2、触发事件

 一旦起飞，就不可查询

这些三种状态和初始与终态，构成状态图的基础框架

其实只要描述清楚状态转换就行

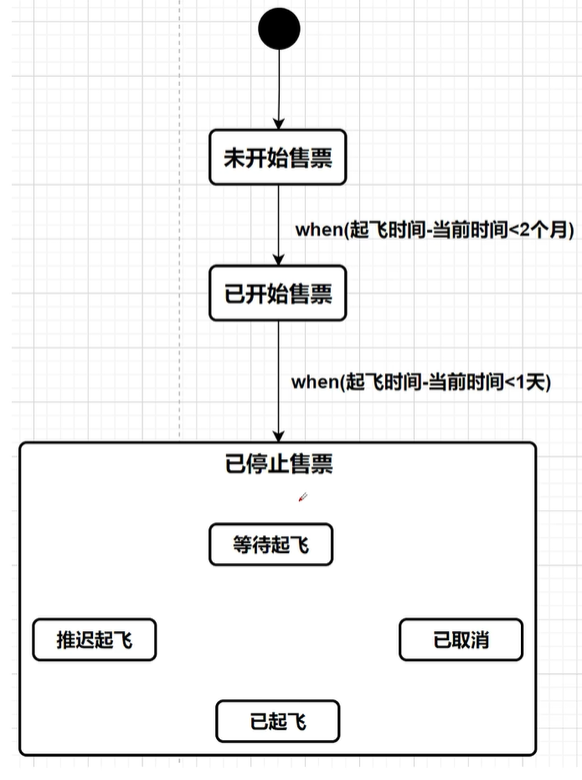

3、停止售票之后的：子状态



内部变化，已经触发这些变化的内部条件

这不仅理解系统的动态行为，也为开发和维护提供了清晰的参考依据
