机票预订系统UML建模 轻松绘制--3顺序图

三、顺序图

不仅加深了对系统交互的理解，也展示了顺序图在软件开发不同周期的价值

顺序图是一种强大的可视化工具，能够详尽的描绘出系统的用例和类交互的序列，其构建过程通常分为两个关键阶段

一个是需求建模阶段，二是分析设计阶段

在需求建模阶段，采用业务数据表达便于客户理解交互过程，此时不涉及深入的类结构定义

随着项目推进至分析设计阶段，顺序图则会变得更加详实，每一个对象被精准对应到特定的类

每条信息映射到类的操作，为后续的编码提供 直接指导



顺序图根据用例的复杂度，交互的复杂度，一个顺序图肯定不能覆盖完整的功能，需要多个顺序图来反映系统的设计和功能

我们这里只列举简单的登陆功能

mvc架构的应用

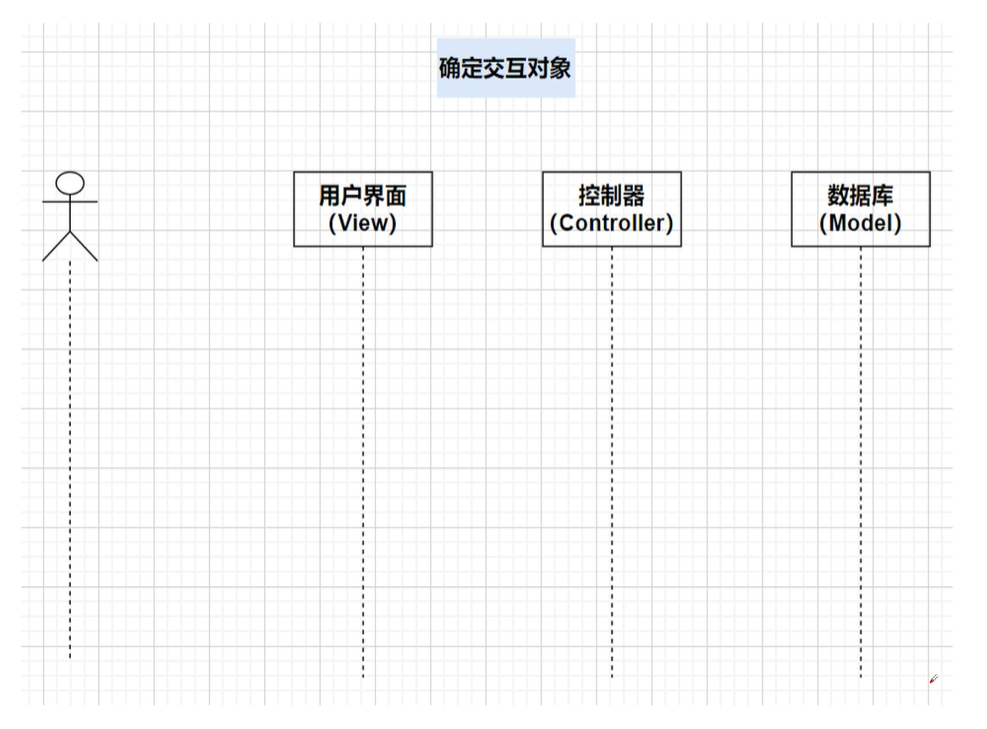

 1、确定交互对象

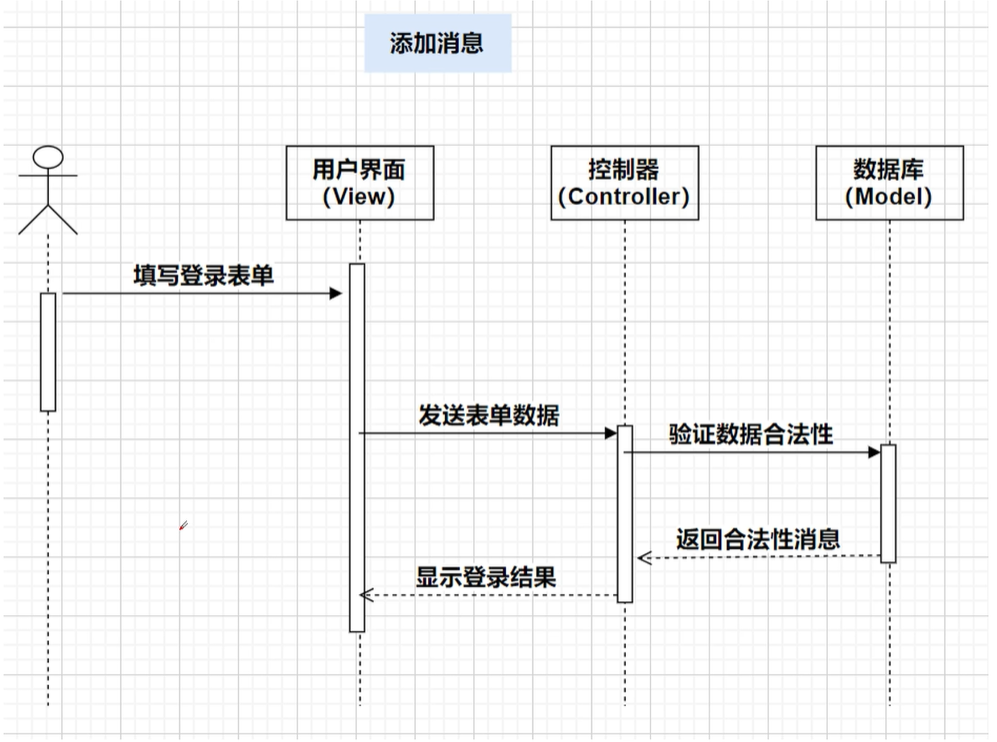

 2、添加消息

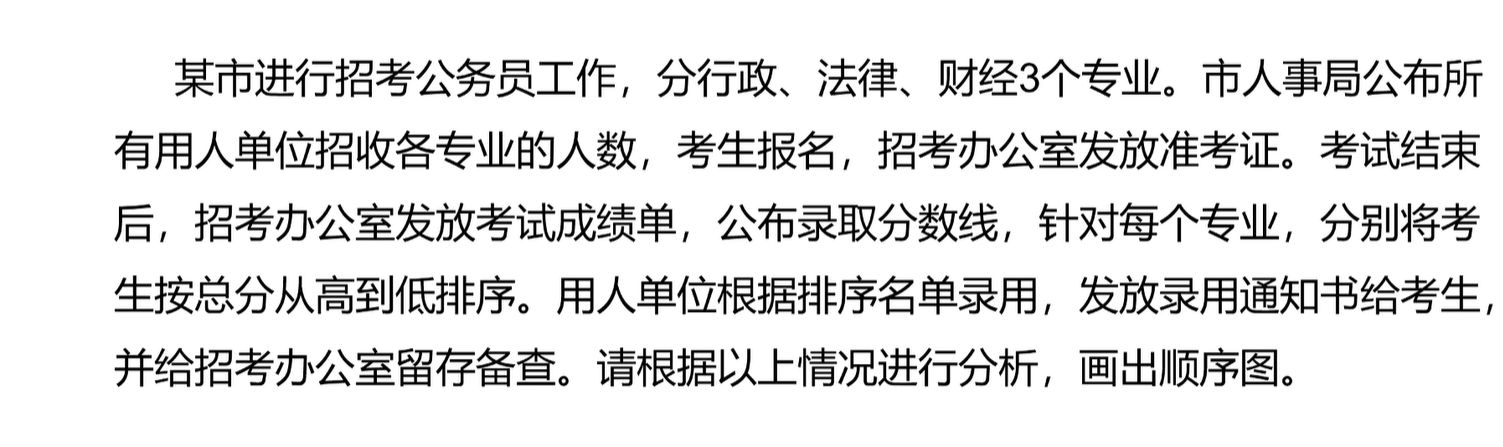

小试牛刀

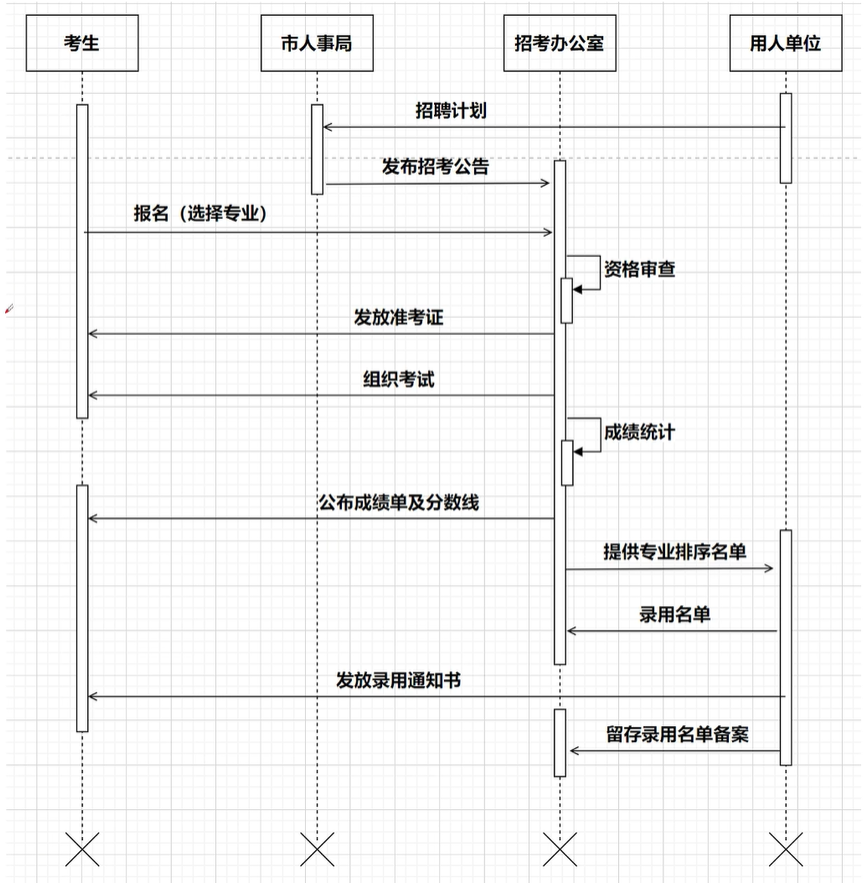

 先找名词：市人事局、考生、招考办公室、用人单位

 再找这些名词执行的动作

动词：公布、报名、发放、发放成绩单、公布、排序、录用、发放、留存

 最后叉号是销毁对象
