机票预订系统UML建模 轻松绘制--2类图

二、类图

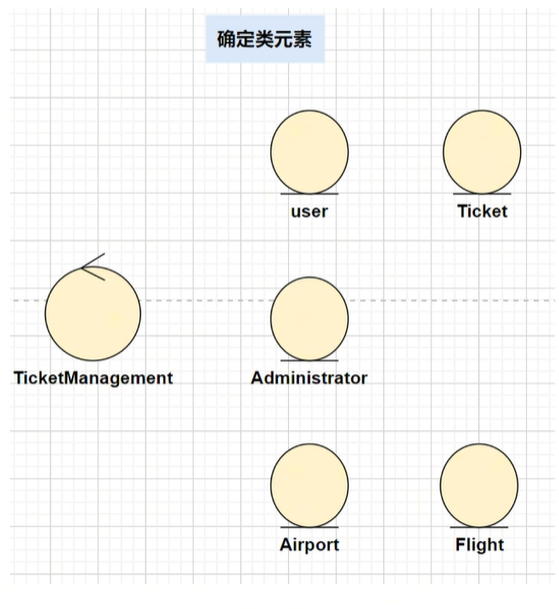

1、确定系统的核心类

1、User用户 ：使用系统的个人，具有查询、购票、退订、查看订单的功能

2、Administrator管理员：管理航班信息，拥有最高权限

3、Airport机场：起降功能

4、Flight航班：出发地、目的地、时间等

5、Ticket机票：代表用户购买的具体座位与特定航班管理

以上都是实体



TicketManagement票务管理系统：这是控制器，协调各个实体之间的工作，初步设计可以不体现在界面中

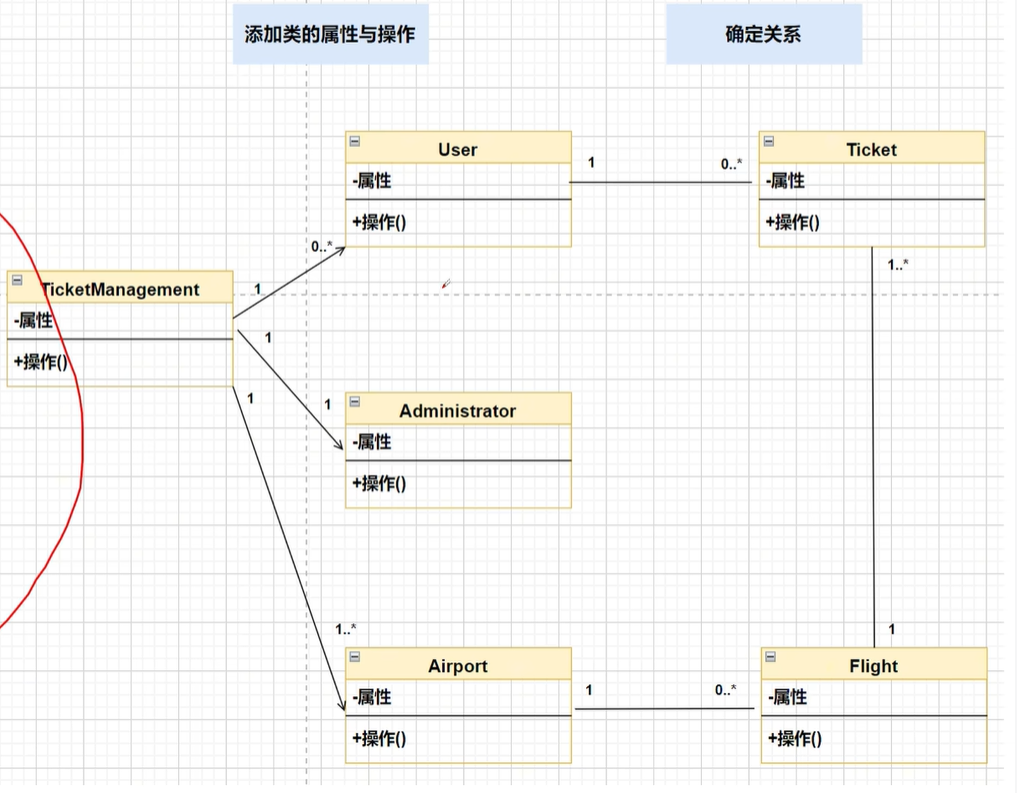

二、确定类的属性和操作，以及确定类的关系

属性根据描述场景自己添加就行

确定属性和操作的过程是动态的，随着需求的细化可以随时调整

添加类之间的关系，关联关系连接他们



管理系统可以管理

用户0或多个

管理员唯一

航班1个或多个



一个机场有多个航班

一个航班包含多张机票

一个用户可以有0个或多个机票，帮忙购买

机票追溯到用户，可以导航属性





类图作为软件开发的重要蓝图，在项目进展过程中不断调整和完善，属性或关系，根据需求的不断细化，会进行调整和完善

随着设计和实践的深入，可能需要加入边界类来描述用户界面，或调整类的属性和操作，以更好的适应实际需求



通过上述步骤

我们构建了机票系统的核心类，不仅展示了系统的主要组成部分，及其相互关系，也会后续的系统设计编码提供了基础框架

记住，类图是灵活的，因随着项目的进展不断进化。
