机票预订系统UML建模 轻松绘制--1用例图

一、用例图

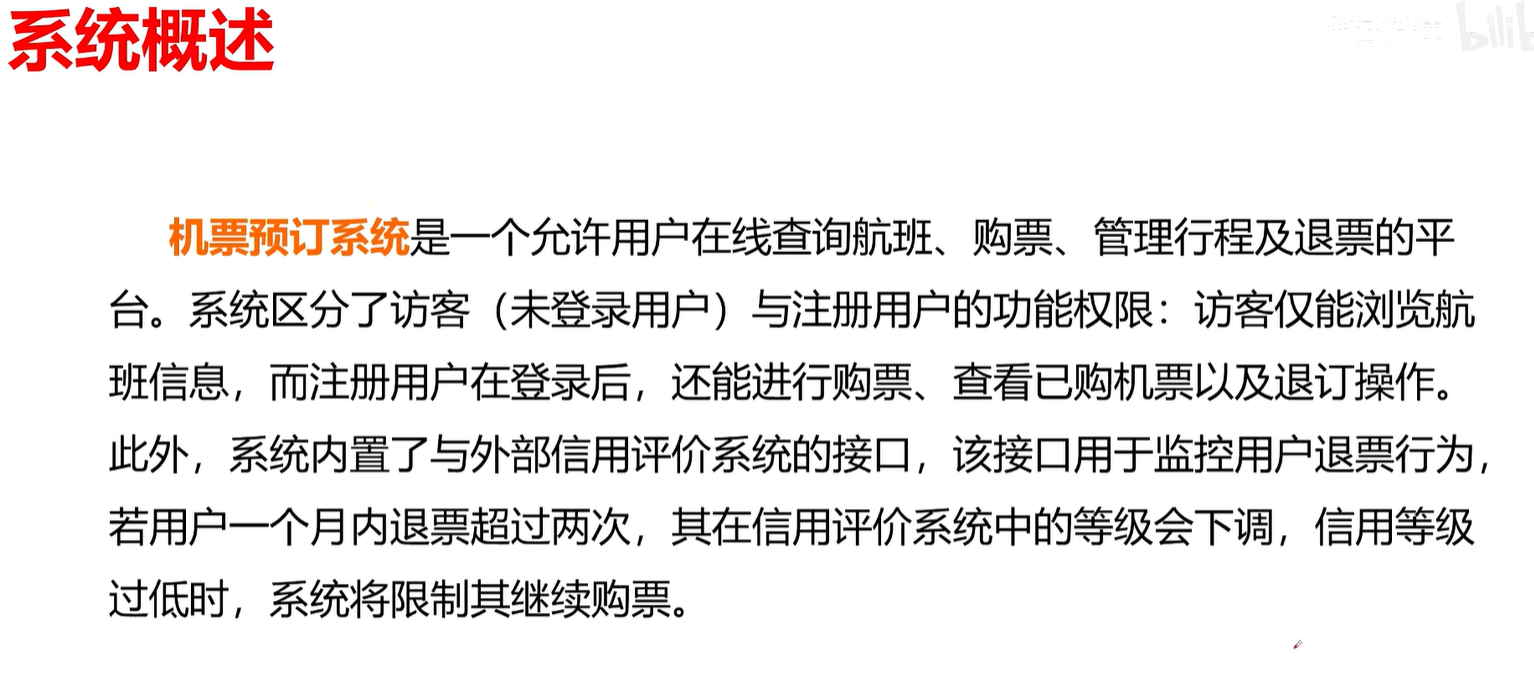

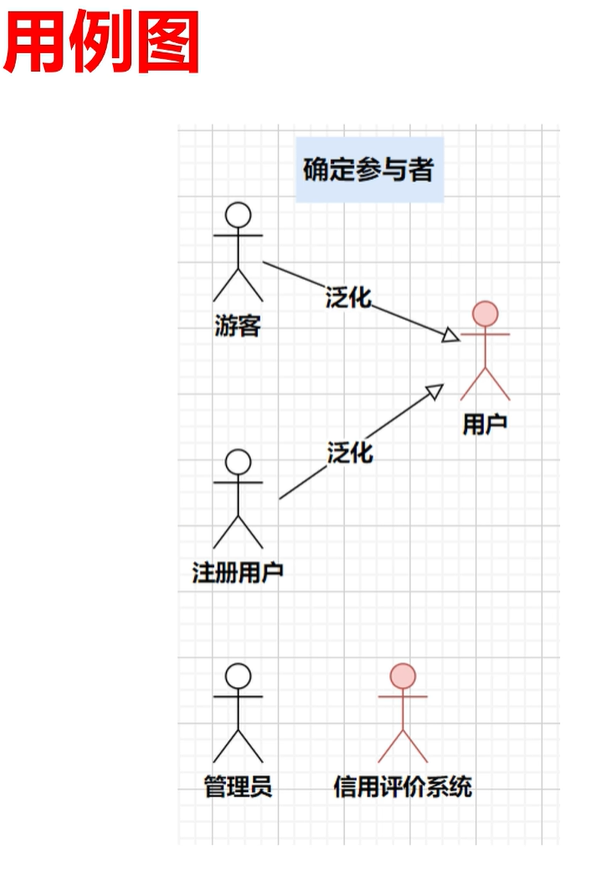

1、首先确定参与者

一共四个

游客、注册用户、管理员、信用评价系统

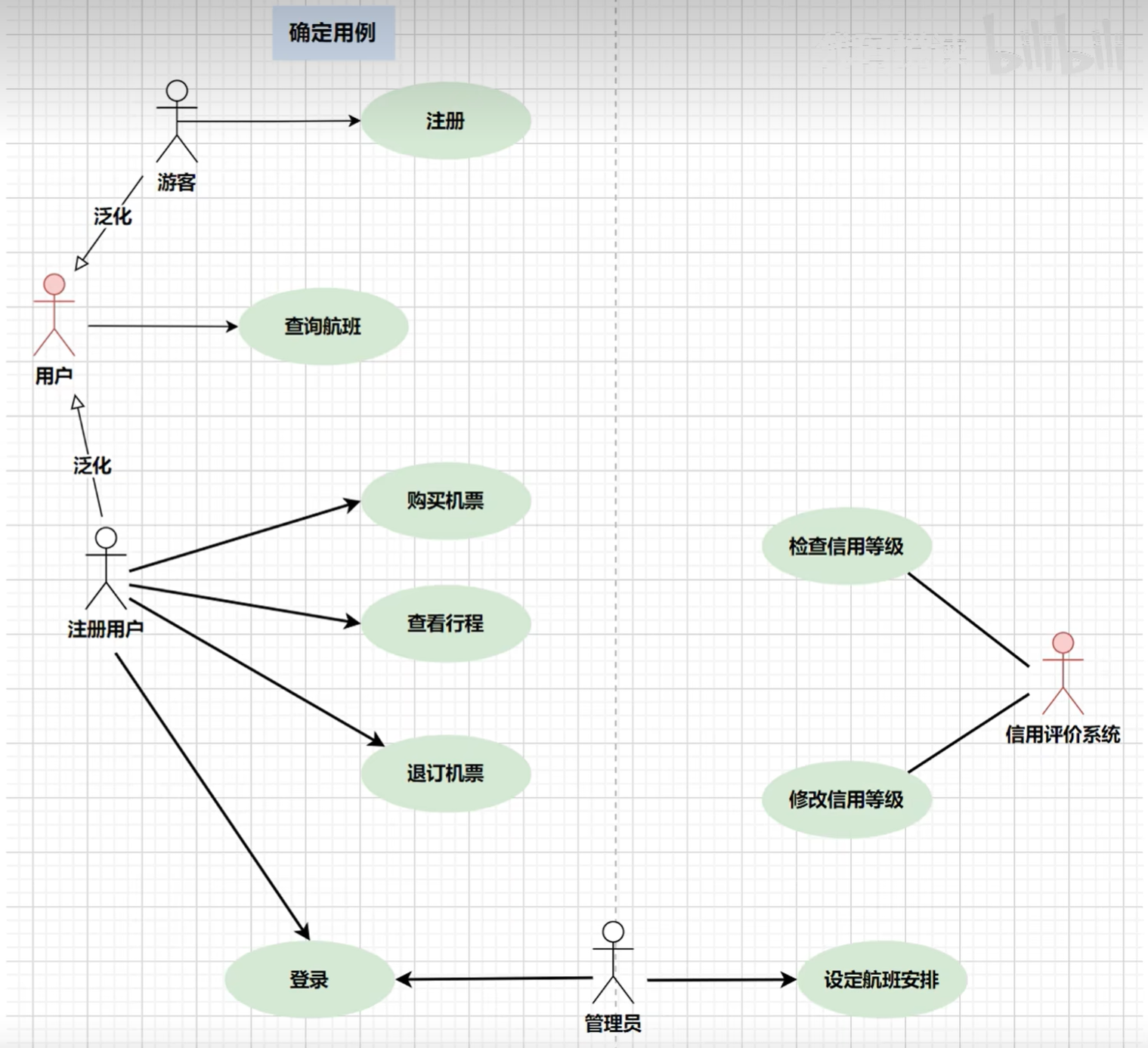

2、确定用例

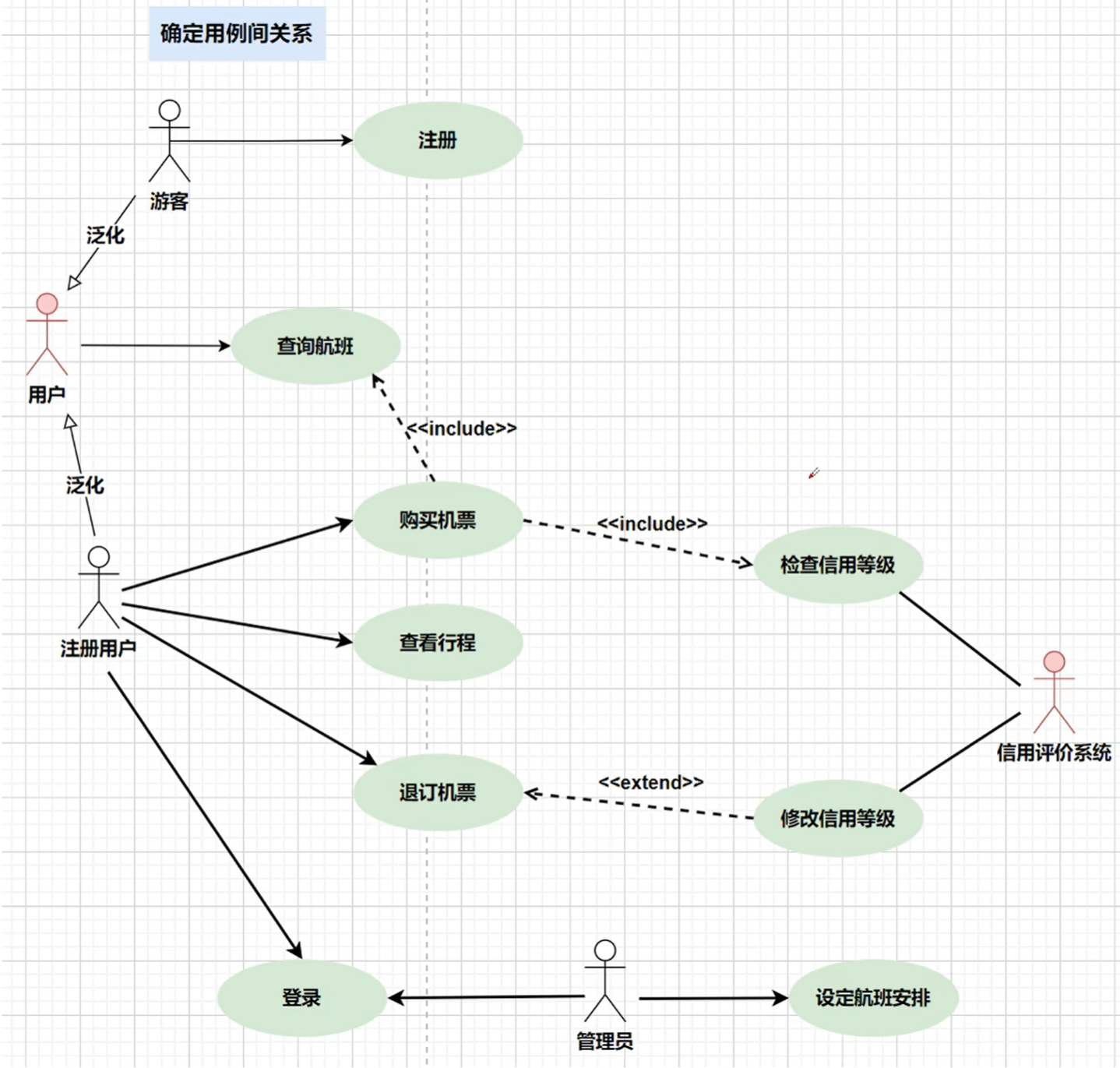

 3、用例间关系

为了增强模型的内聚性，减少耦合度

定义用例之间的依赖关系

购买机票用例，需要先查询航班信息

包含与扩展的区别：一个是一定要执行，一个是不一定要执行

扩展关系：不是每次退订都修改信用等级，而是在满足一定条件的时候才会触发，一个月两次，类似装饰器模式

包含关系：每次都必须要执行的操作



查询航班是游客和注册用户都可以执行的操作

所以抽象一个父类用户出来

游客和注册用户指向父类，继承泛化

其他单独的用例放在各自的里面



复习知识：

参与者：人物图

用例：椭圆

参与者与用例之间用线条链接

包含关系箭头指向被包含的用例

扩展关系通过虚线和箭头触发条件

确保用例图清晰的展示了功能视图，同时反应了参与者之间与系统功能之间的互动逻辑





综上所述

通过细致分析需求和参与者行为

我们不仅界定了参与者和用例，还建立了他们之间的逻辑联系

最后形成了一个结构清晰逻辑严谨的用例图

这不仅是对需求的直观展现，也是为后续开发工作打下了一定的基础
