UML活动图

1、组成元素



 2、三个例子



三、Draw.io操作

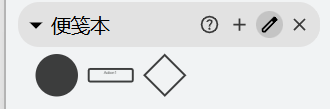

便签本就是收藏夹

如果没有可以点击：查看--勾选

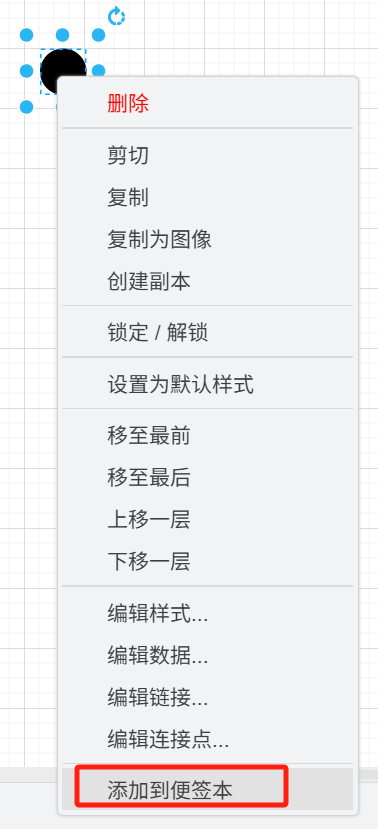

常用的图形可以右键添加到便签本

 可编辑调整顺序，删除

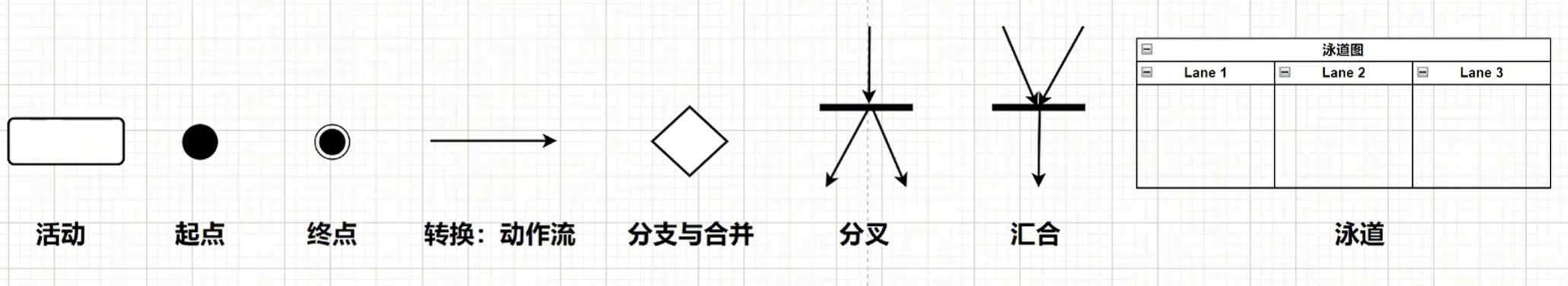

1、起点：实心圆形，只能有一个

2、动作：圆角矩形，表示一个活动动作

3、箭头：一个节点完成自动进入下一个节点，从一个活动转移到下一个活动，表示活动的转移

4、菱形：分支节点或角色节点，判断

　　合并节点，也会表示一个菱形

5、实心圆外环：结束节点，可以有多个

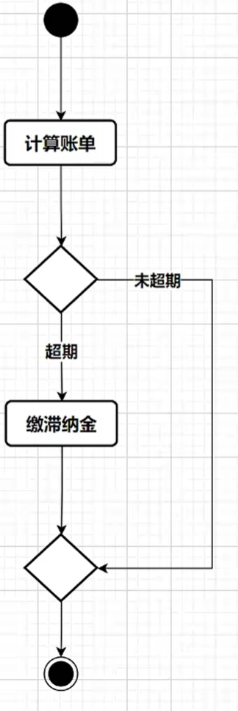

案例一、信用卡账单

起点--

动作：计算账单--

分支节点：超期、未超期

超期--》缴纳滞纳金

未超期--》跳过缴纳滞纳金

选择线段可以添加文字

所有的分支都会汇合到合并节点

最后结束

 可以全选统一调整文本字体大小

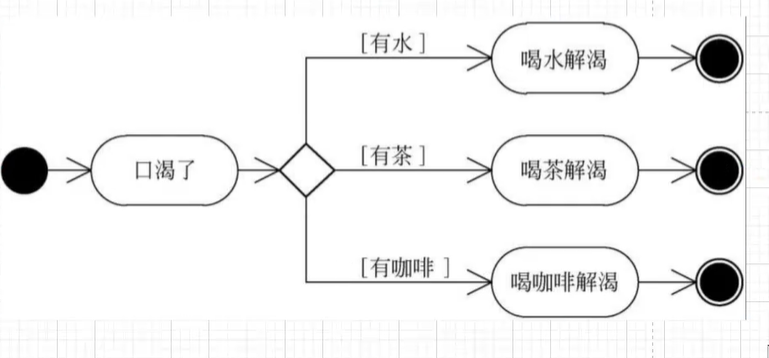

案例二、一个起点，多个终点

也可能只有开始，没有结束



案例三、用户到达火车站

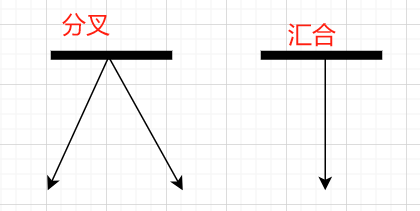

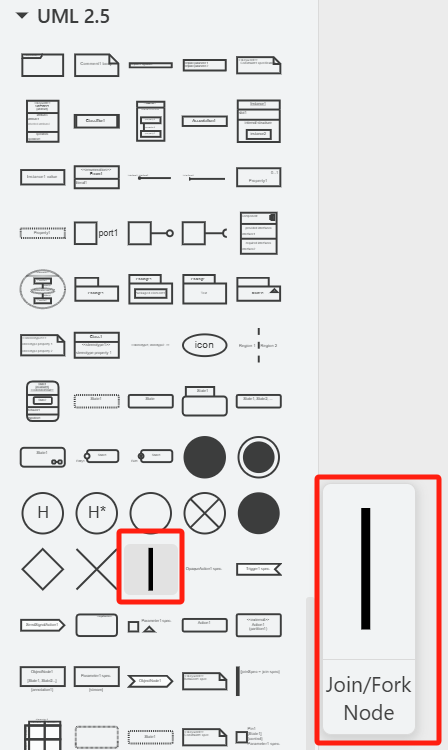

分叉节点，同步进行的图标

分叉：将工作流分成两个或多个并发分支

汇合：同步这些分支，达到共同完成一项事物的目的

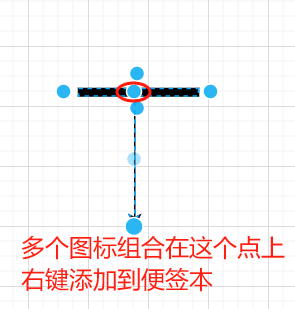

 分叉可以自己组合多个箭头

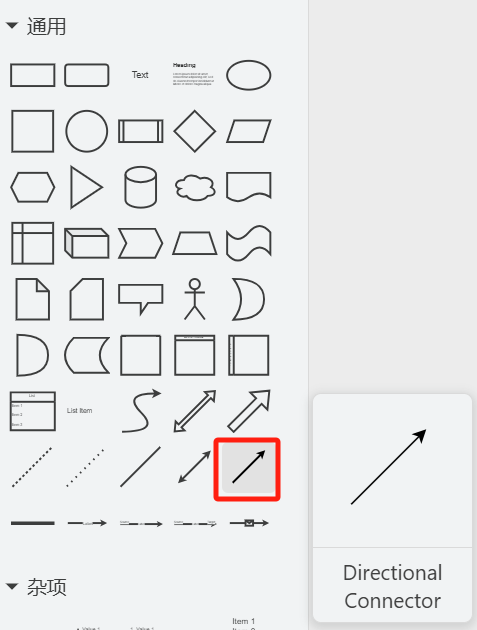

 添加通用--箭头

 组合成分叉、合并

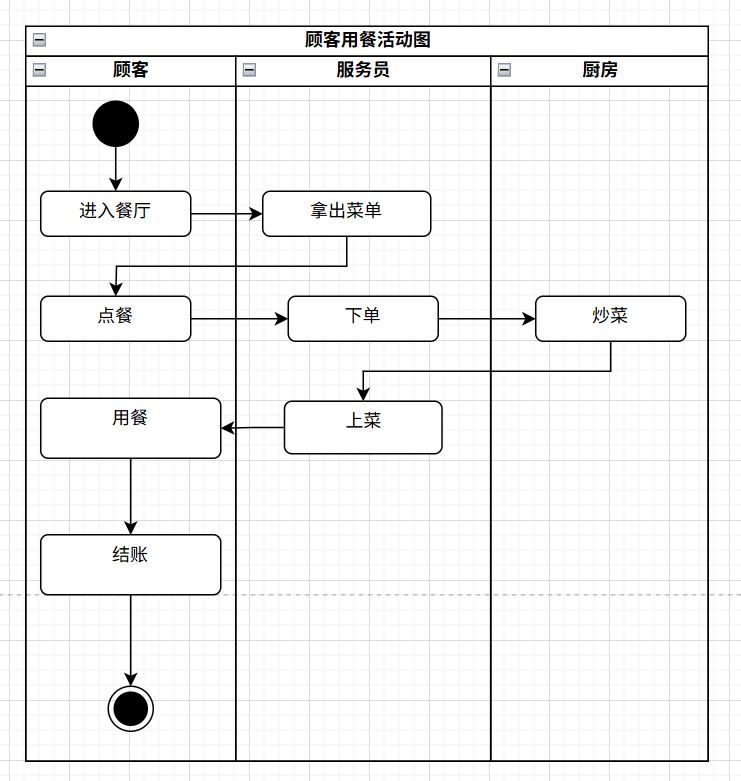

 案例四、用餐

泳道：将活动图分成若干组，明确哪些活动由哪个对象进行

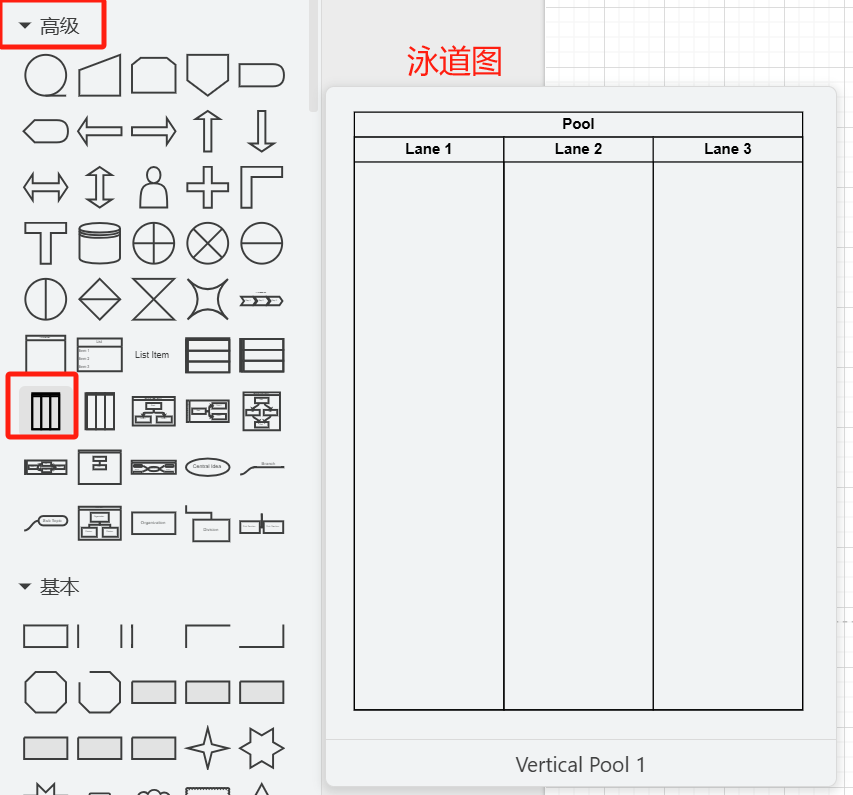

 泳道图所在位置：高级--









每个活动只能明确的属于一个泳道，表示实际活动执行对象，垂直实线分隔

泳道没有顺序，既可以顺序进行，也可以并发进行

泳道和类不是一一对应，泳道关心的是职责

一个泳道可以有一个或多个类来实现





在用例模型中，在复杂的业务中，用太多的文本描述，会让人难以理解

用例图有时也不太常画，简单的还好



复杂的还是用活动图，可以把业务流程描述清楚，各个之间交互的关系

活动流程的图，叫做活动图
