UML通讯图（协作图）

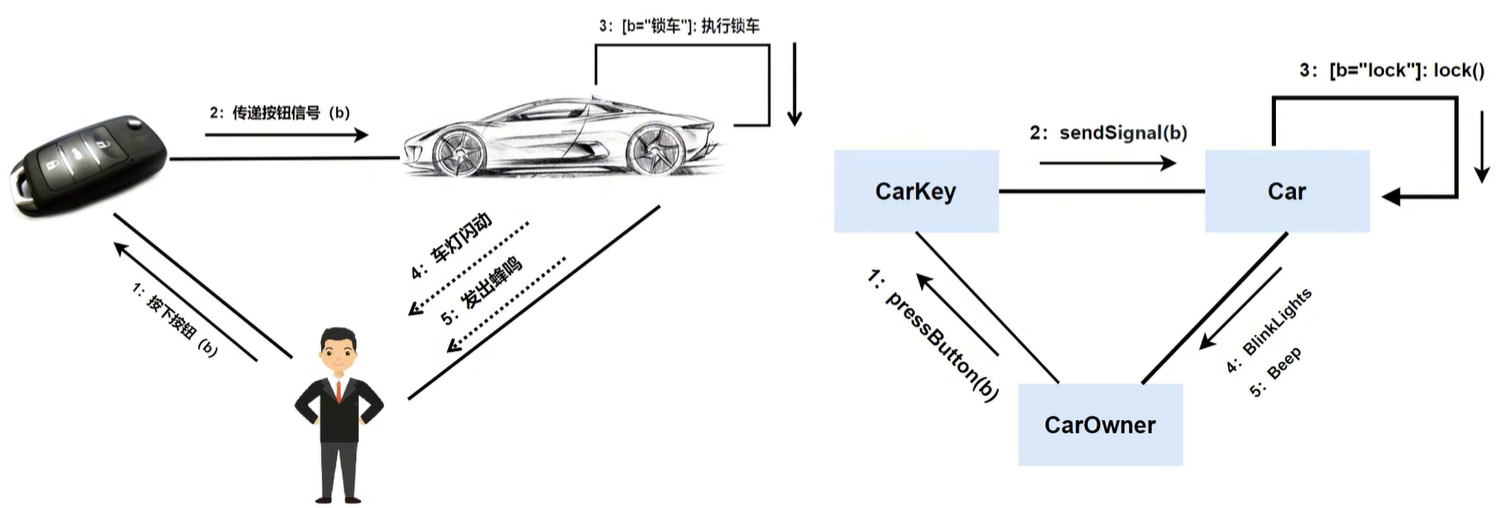

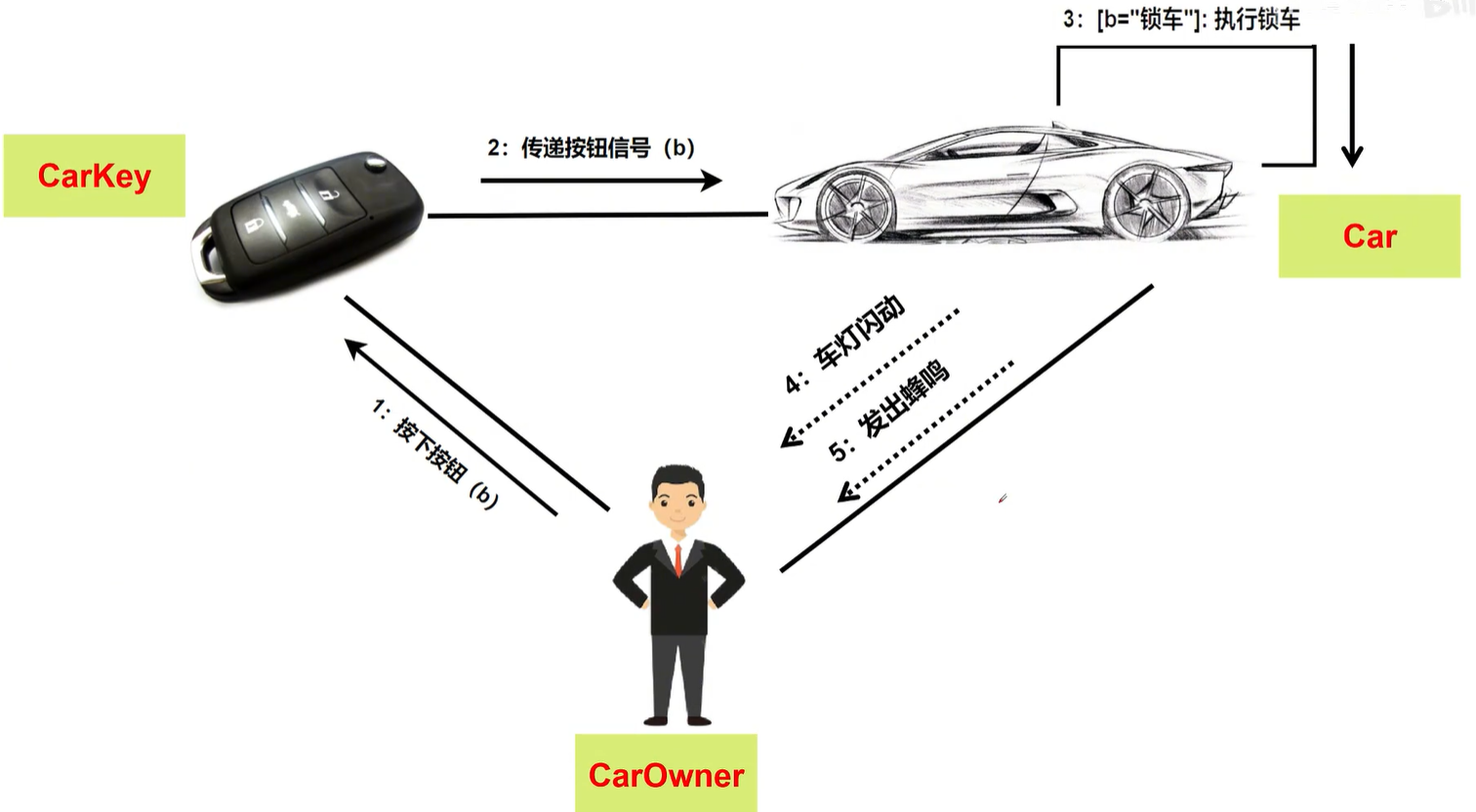

与时序图同一个案例 ，是很像的

实际中有个时序图就够了，不会再画个通讯图

时序图里面讲的更好，更容易理解



通讯图里面的对象没有生命线，无法表示通讯的创建和撤销，所以对象在通信图里面的位置没有限制

通讯图里面一般用一个矩形框来表示对象，标注对象名就可以

线条就表示一个链接，也称之为链

表示两个对象，共享一条消息



任何软件中，对象都不是孤立存在的，他们之间通过消息进行通讯

消息用带箭头的线段表示

不带箭头的是链



消息附着在链上，箭头所指方向为接收者

顺序号，消息名称，来说明消息的作用，

命令另外一个对象做什么，或者我要发送给另外一个对象

消息也可以是名称，参数，返回值



实线表示请求消息

虚线表示返回消息



矩形框[]，表示控制点条件（同时序图约束条件）

在顺序号和消息名称之间





界面元素
时序图：角色、对象、生命线、激活消息

通讯图：活动者（同角色，可以使用系统的）、对象（三个都是对象）、链接、消息

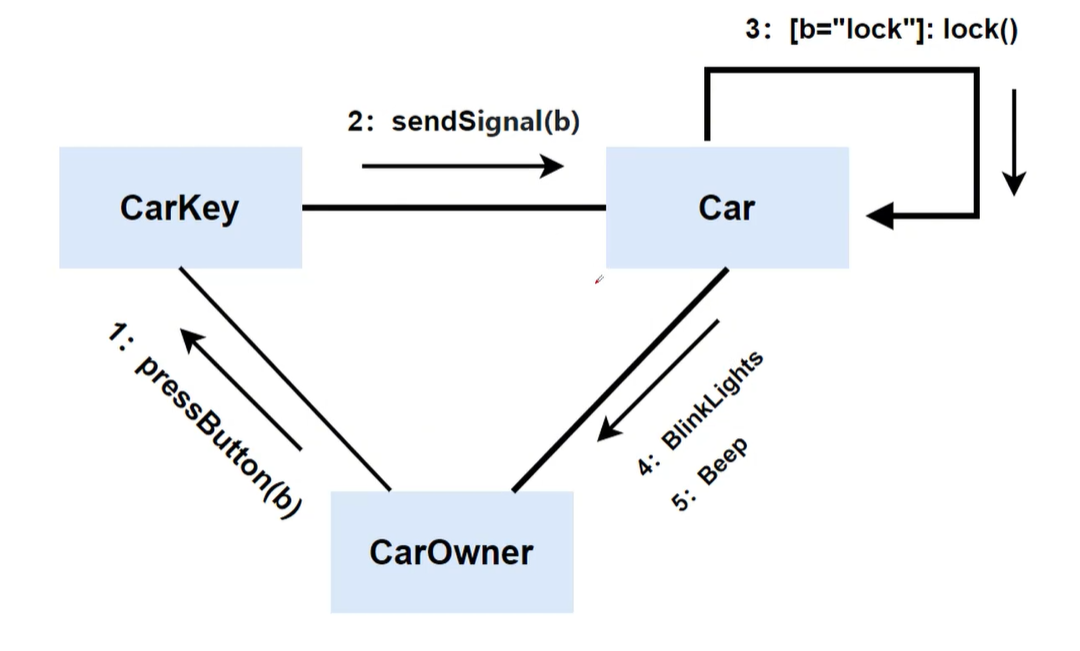

 最终效果

通讯图是时序图之外，另一个表示交互的方法

同样是为了展示对象直接的交互关系



不同于时序图随时间描述的各种关系

 侧重于哪些对象之间有消息传递



时序图强调的是时间顺序

通讯图强调的是交互的情况，和参与交互的整体组织



时序图是时间

通讯图是空间，位置随便定，看不出顺序



现实中用时序图就够了

真正项目开发的时候不会搞一个通讯图

很相似，时序图表达的东西更多，更能明白项目是怎么调用的
