类图--继承关系

一、继承关系

　　也就是泛化关系

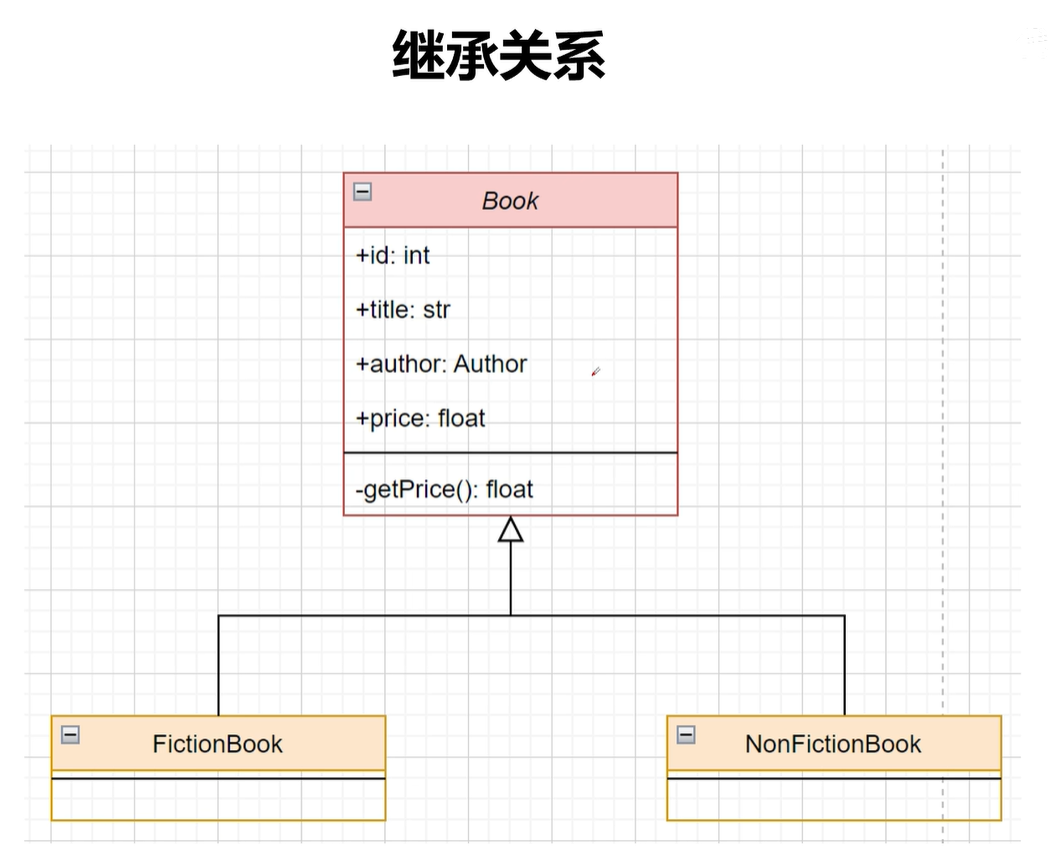

　　书籍包括小说类和非小说类书籍等子类

　　泛化关系是存在与一般元素和特殊元素之间的关系

　　一般元素称之为超类或父类，特殊元素称之为子类

　　从子类指向父类的空心箭头表示



子类可以继承父类的属性和方法，并添加自己的属性和方法，

通过继承可以减少代码冗余，提高代码可维护性





二、关联关系

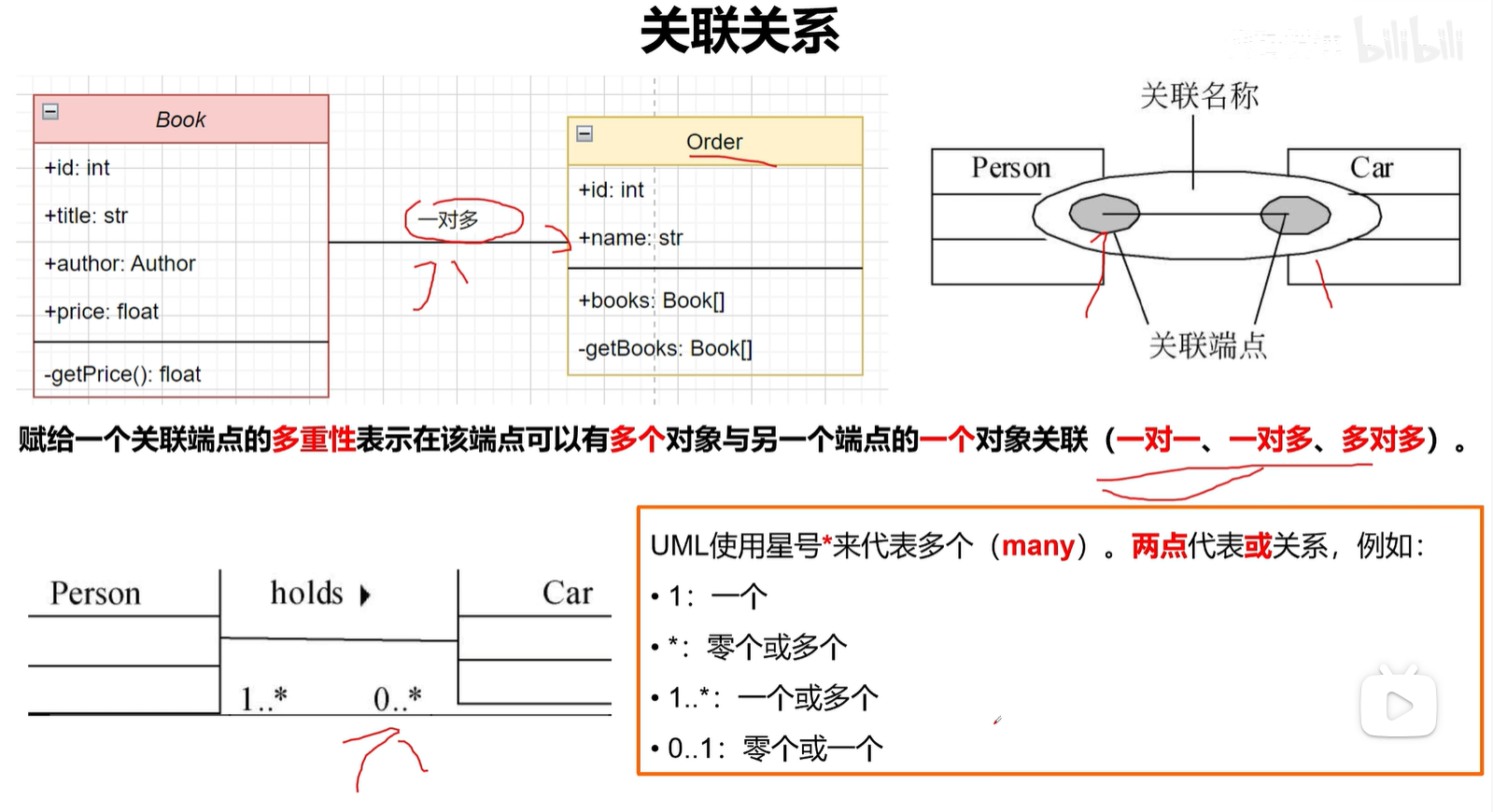

　　一个订单包含多个书籍

　　一本书只属于一个订单

用一条线表示，

一对多时，可以带箭头，箭头指向多的方向





1、一对一

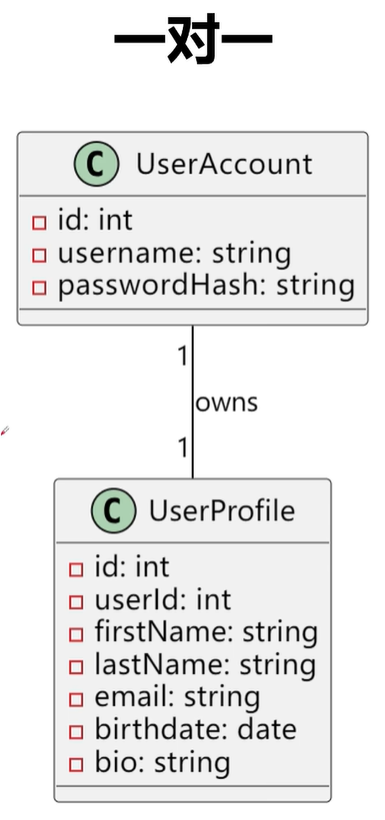

一个账号，只关联一个用户档案，一个档案也只有一个账号

类似身份证、社保卡、驾驶证

 2、一对多

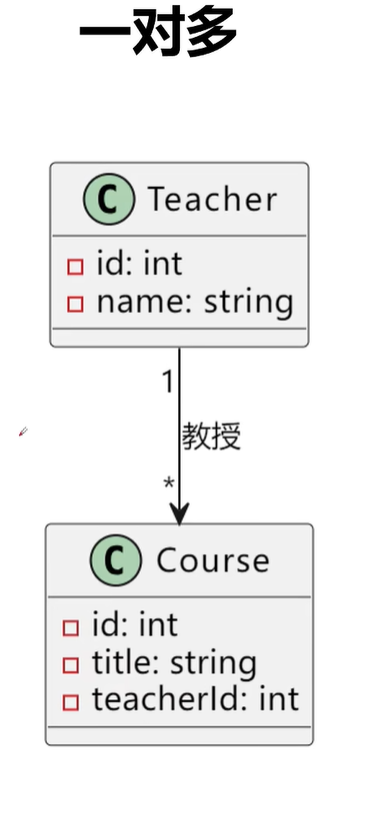

一个老师可以教授多个课程，一个课程只能被一个老师教

 3、多对多

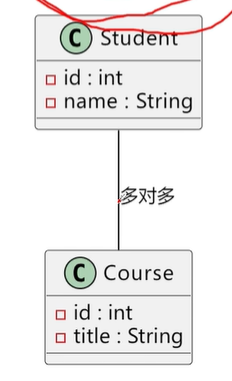

一个学生可以选1个或多个课程

一个课程可以被0个或者多个学生选择

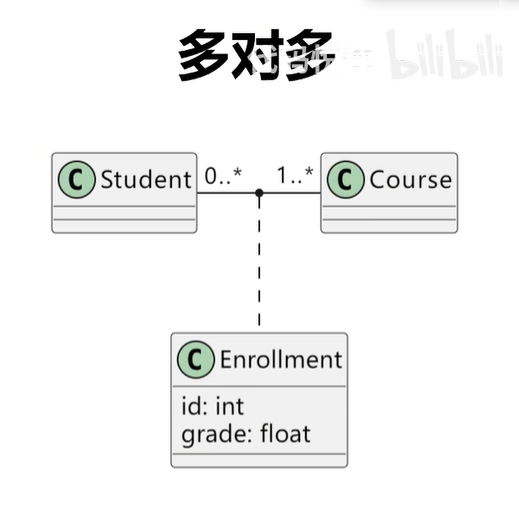

 需要维护一个中间表，学生选课记录表

数据库中多对多的关系必须要有一个中间表



类图中可以简化为一条线，表示多对多关系就行，大部分都可以理解



继承关系中的 两个类之间是简单的关联关系，表示同等地位，同一级别，一个类并不比另一个类重要，都是同等地位
