Draw.io用例图的四种关系

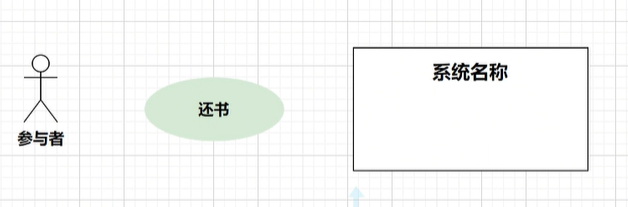

 1、矩形：系统边界

2、参与者：只用了借阅人

4、用例：椭圆形

用例图：快速理解系统是干嘛的，有哪些功能





四种关系

1：关联：简单

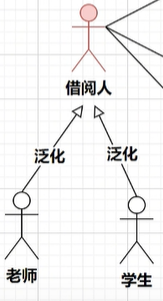

2、泛化：参与者间和用例间的关系，类似继承、父子关系

　　借阅人是老师和学生的父类



　　借书是线下和线上的父类



　　子用例指向父用例，继承

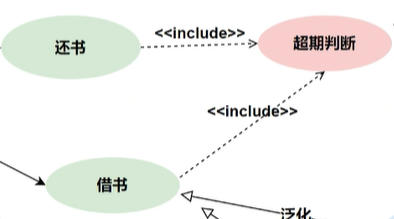

3、包含



　　借书还书都包括超期判断

使用虚线箭头和include双尖括号表示

父用例指向被包含用例

 一个用例可以简单包含其它用例具有的行为

如果没有超期判断

正常的借书和还书都要自己写超期判断逻辑

为了重用超期判断的用例组件，可以拆分抽取出来一个单独的用例

供还书和借书调用，必须要调用的构建，可重用的构建

其他用例如果需要，也可以直接调用



4、扩展关系

不是非必须要调用的关系

就是对超期判断的增强功能

设计模式中的装饰器功能

一个人下雨天穿雨衣，就是个装饰器

没下雨就不需要穿雨衣

穿不穿雨衣，不是必要行为

超期判断和缴纳罚款都不是必须要执行的逻辑

只是在符合条件的时候，比如超期的时候才会执行通知超期

超期并且超过一定期限，才会缴纳罚款

虚线箭头+<<Extend>>，指向基础用例
