draw.io绘制用例图

一、draw.io绘制用例图

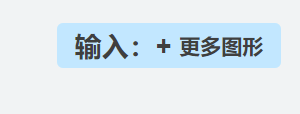

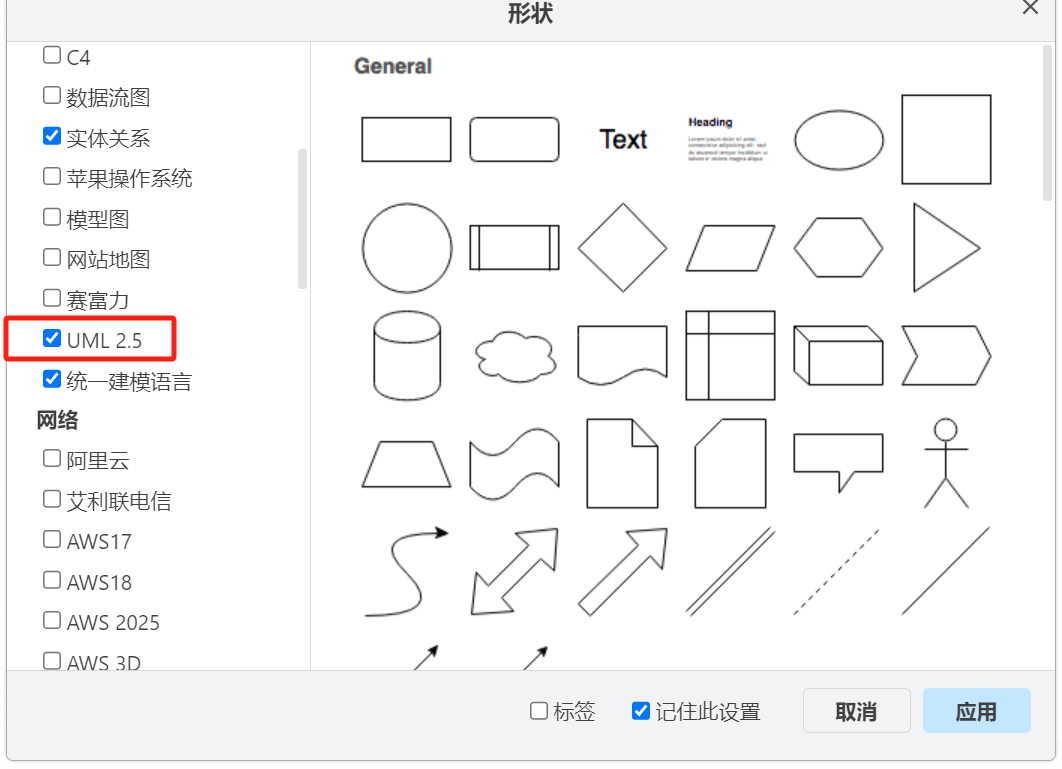

如果没有UML2.5，添加输入

选中

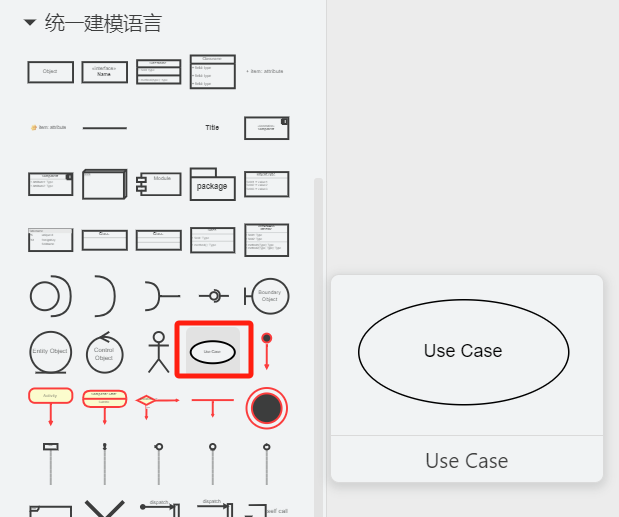

1、用例

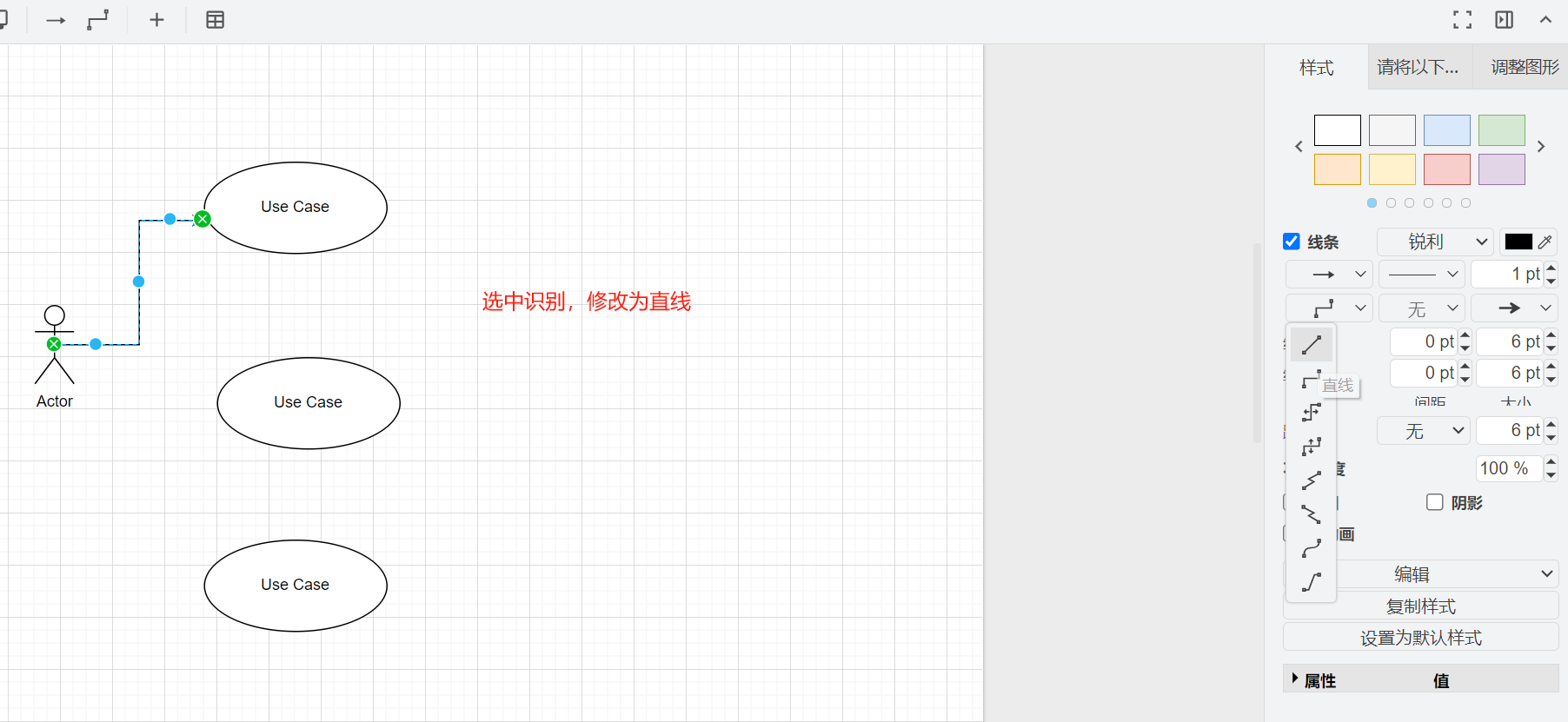

 鼠标移动到角色上面，会出现绿色光点，识别到，再画线

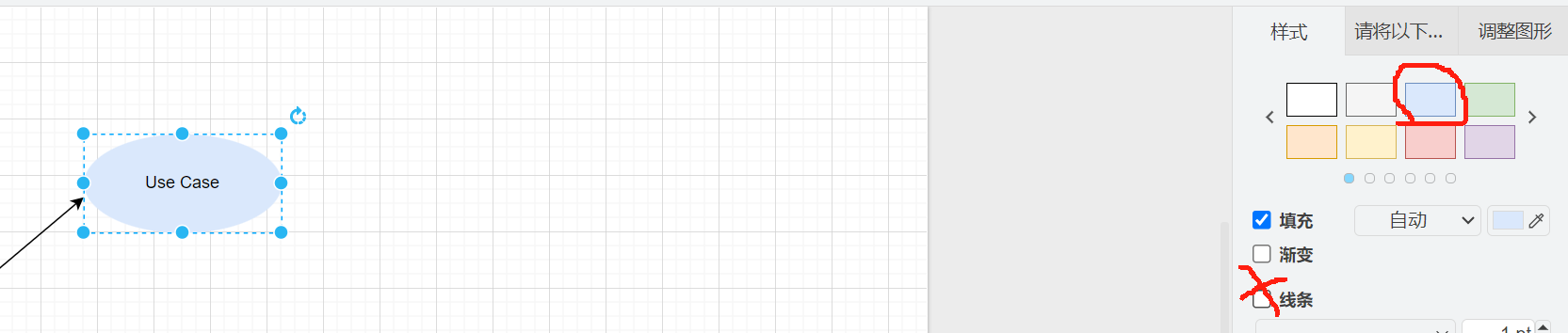

可以去掉边框线条，修改填充颜色

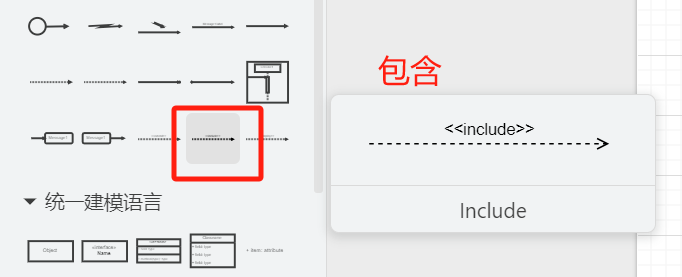

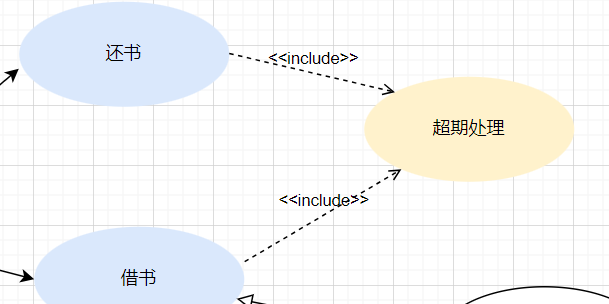

2、包含：父指向子，实心箭头

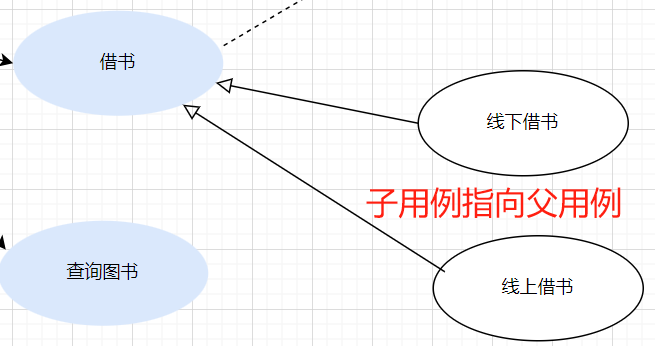

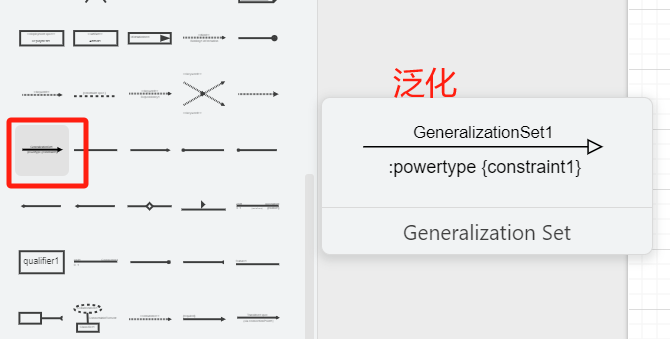

3、泛化：子指向父实例，空心箭头

 　　

 可选中复制线条

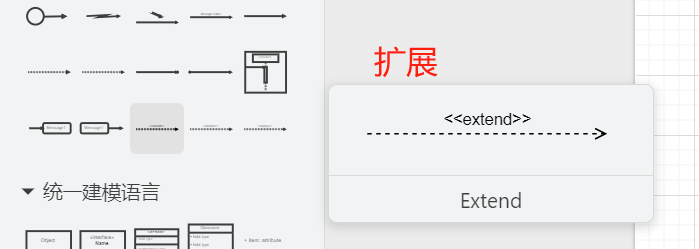

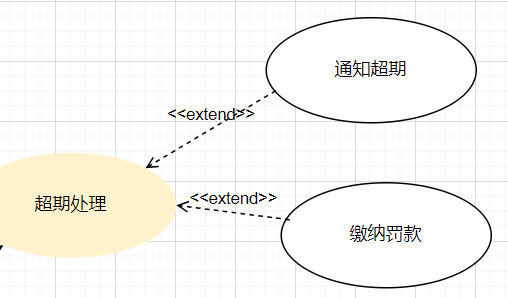

4、扩展：扩展指向父实例

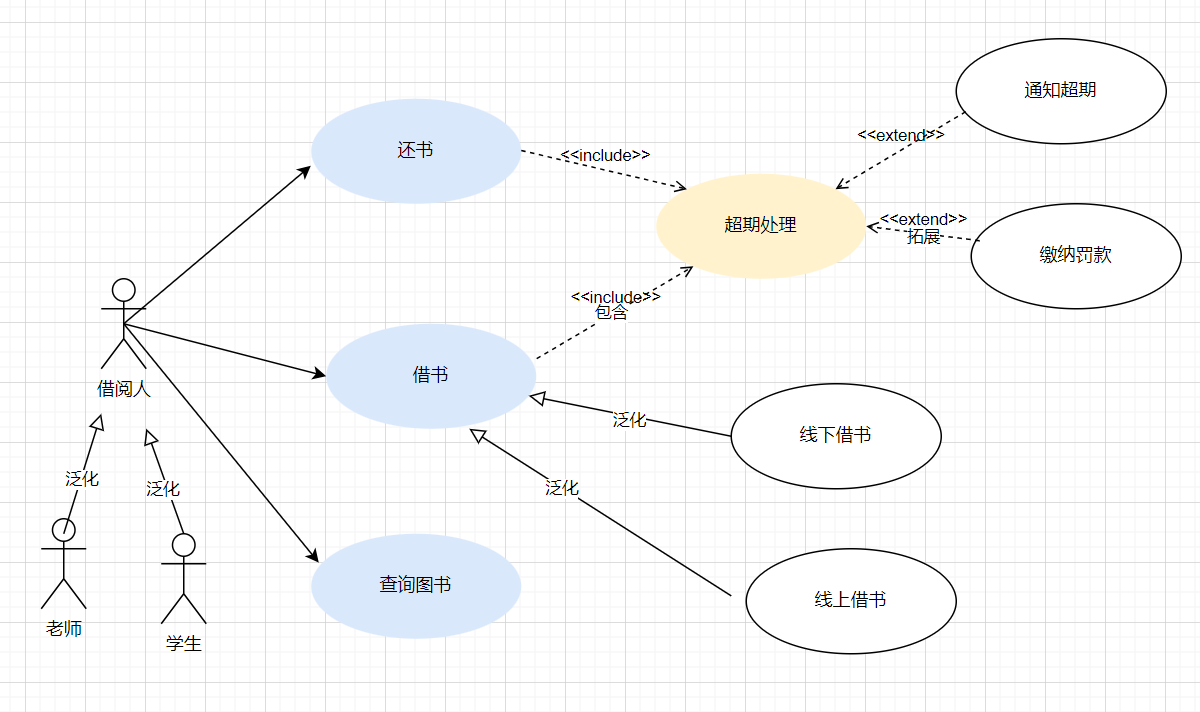

这只是借阅人角色的用例图，还有管理员

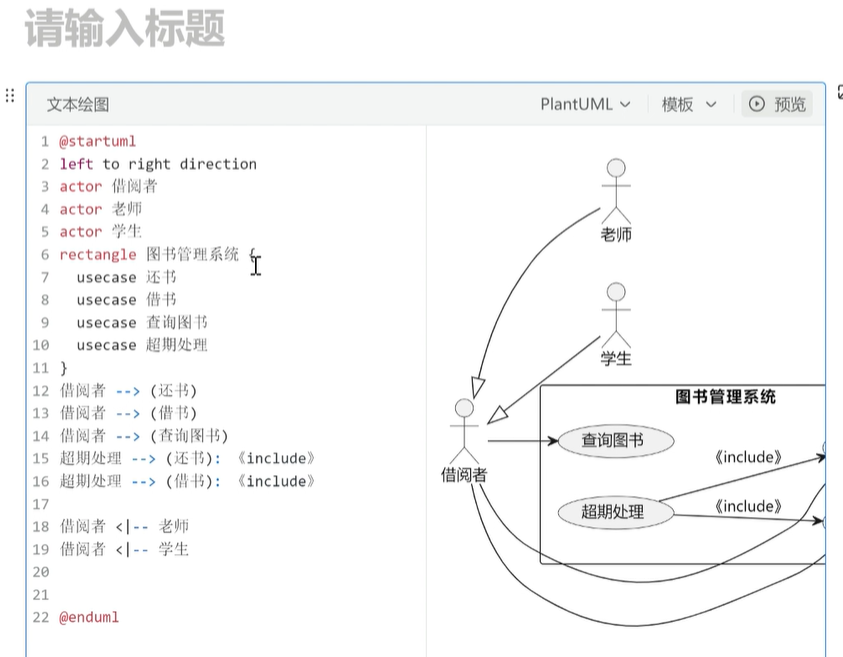

二、使用文本绘图

这种线条不好控制，还是在draw.io里面操作



语法参考https://plantuml.com/zh/use-case-diagram
