UML工具语雀使用

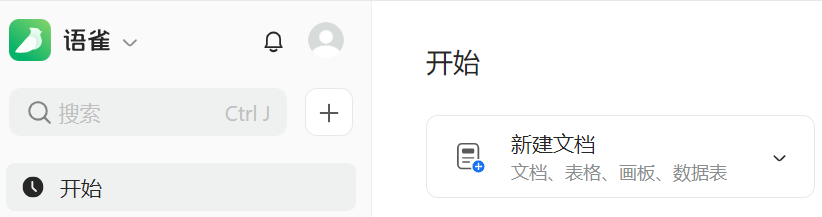

1、创建语雀账号，新建文档

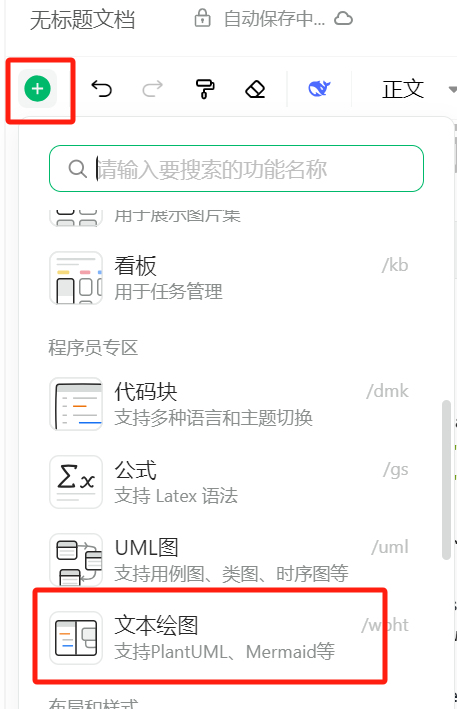

2、插入--文本绘图

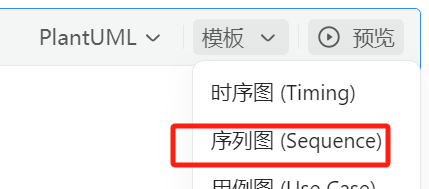

3、选中序列图模板

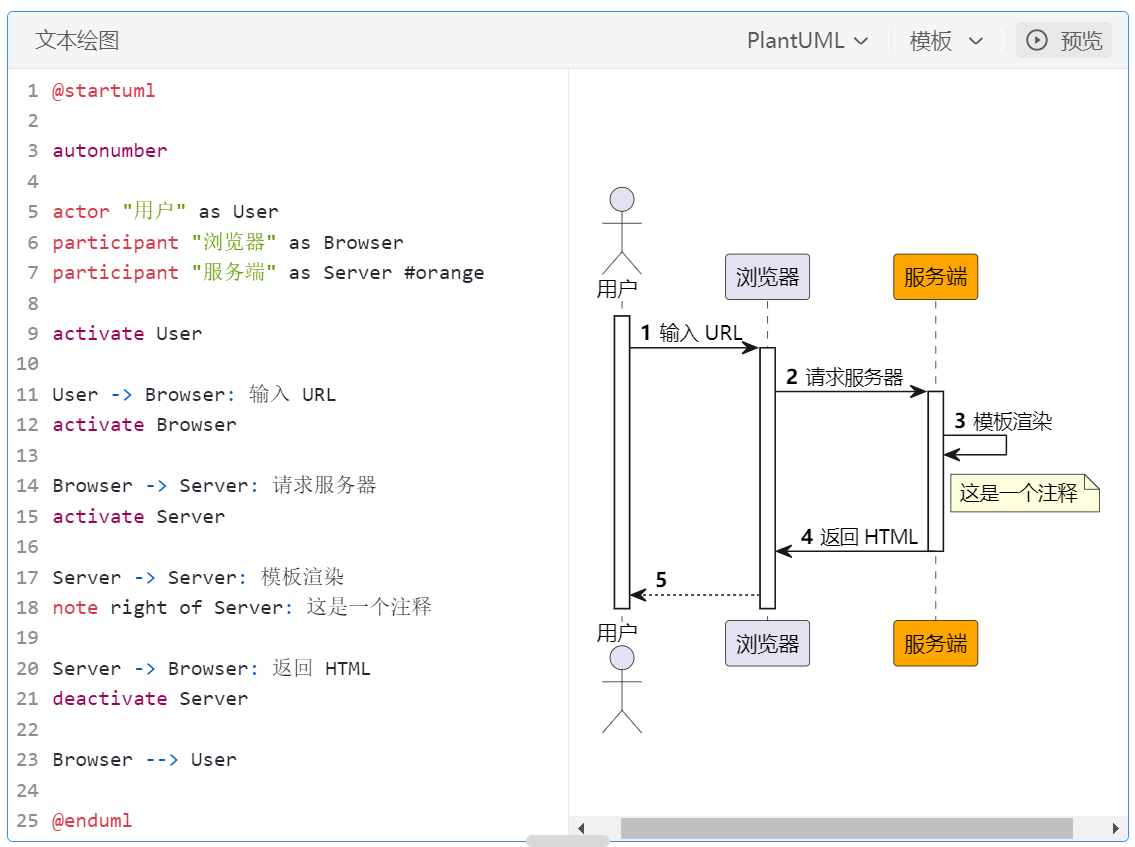

4、左边是PlantUML语法，右边是预览图

@startuml

autonumber

actor "用户" as User #eee
participant "浏览器" as Browser #eee
participant "服务端" as Server #orange

activate User

User -> Browser: 输入 URL
activate Browser

Browser -> Server: 请求服务器
activate Server

Server -> Server: 模板渲染
note right of Server: 这是一个注释

Server -> Browser: 返回 HTML
deactivate Server

Browser --> User

@enduml

autonumber --自增

actor：角色

participant：参与者，默认增加一个服务断点

database：数据库圆柱形

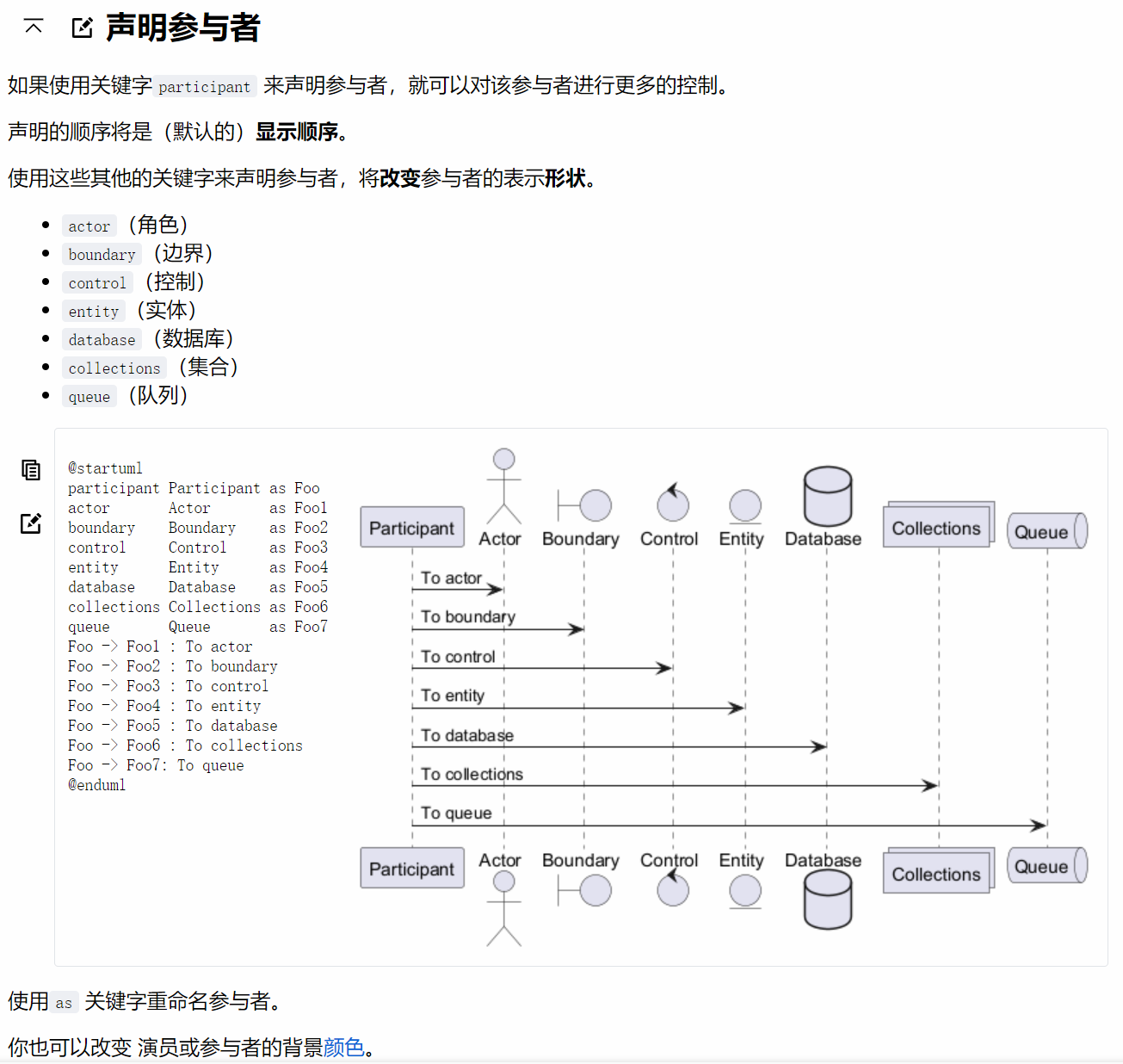

 各种参与者形状具体可参考plantuml官网：https://plantuml.com/zh/sequence-diagram



activate：激活生命线，有消息调用的时候激活

deactivate：结束生命线，结束一个矩形框

矩形框代表激活态

数字会自动增减



不用draw.io一样，还要自己拖拽、手动修改对齐画线

序列图用代码更方便，文本绘图

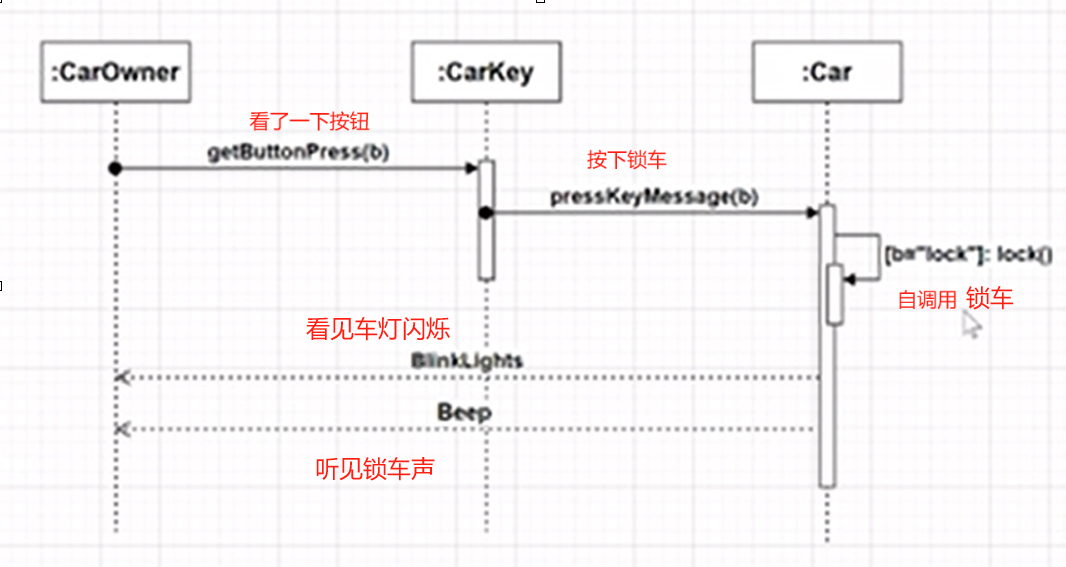

案例1

 1、对象，用矩形框标识，可以是一个、多个、一组，类：对象

2、生命线：垂直的虚线，有两种状态，

　　虚线代表：休眠状态，这个时间段内没有信心交互

3、激活：条形小矩形框表示，该时间段有信息交互，控制期说明在执行某个动作

　　从接受一条消息开始，到发出消息结束

从另一个矩形发过来，到另一个矩形结束，或者自身调用

4、消息：连接线，对消息进行描述交互内容，可以自调用

　　开放的用虚线表示

5、约束条件：判断[b="lock"]:lock()

　　实际中，没必要画到图中

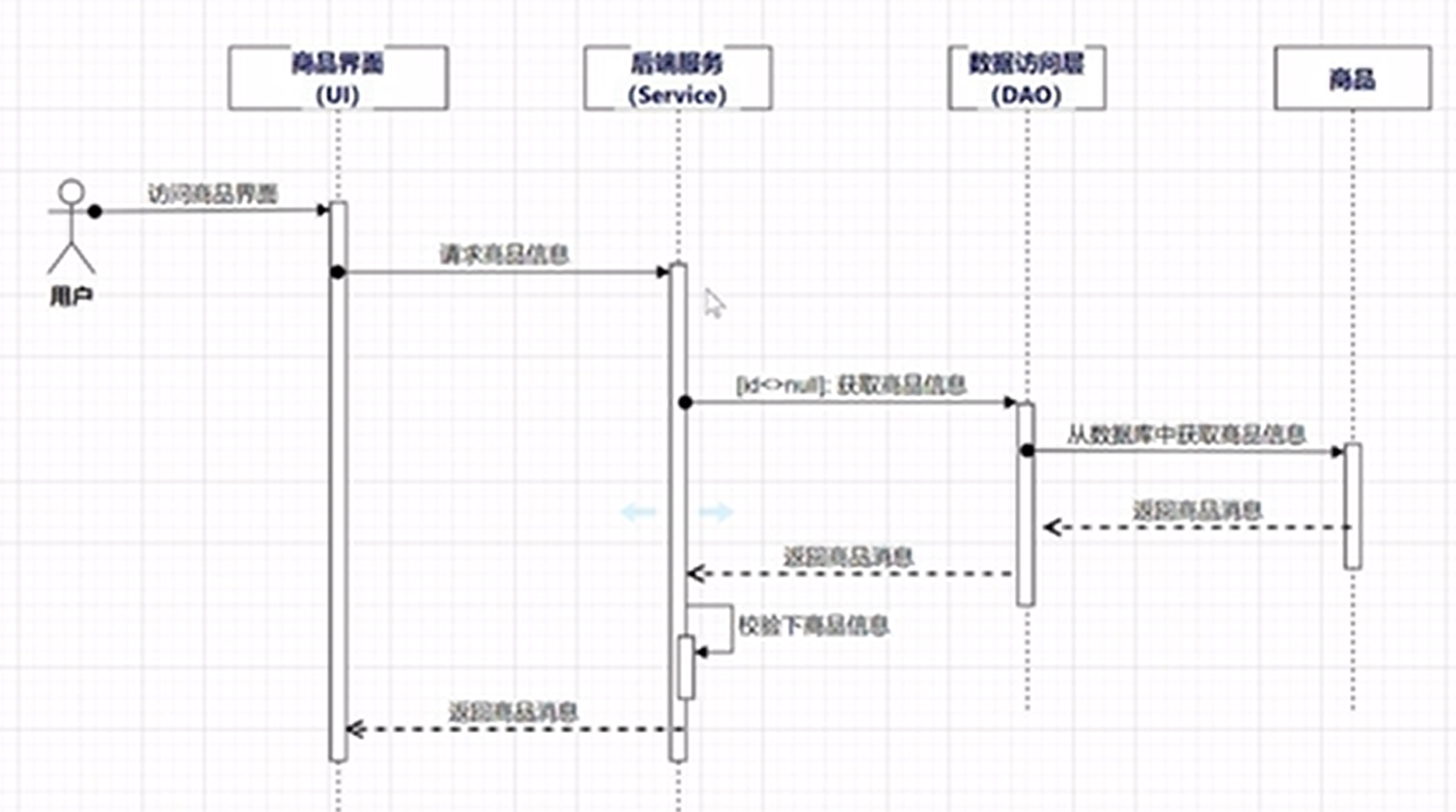

案例二、角色

 角色：与系统交互的外部实体，可以是用户，或者子系统

对象：矩形框，系统内部的实体，类的实例，
