S7.net连接PLC西门子读取

 一、介绍





我们安装完博途软件之后，网络连接里面会多一个网卡

 ip网关如此，后面配置要用到

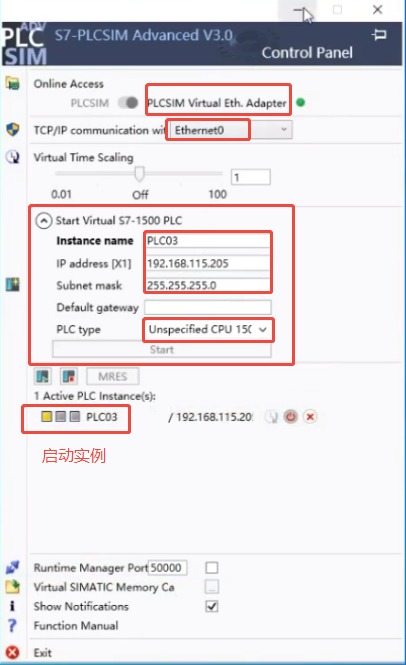

二、在虚拟机上启动实例

ip设置为同一网段的ip地址

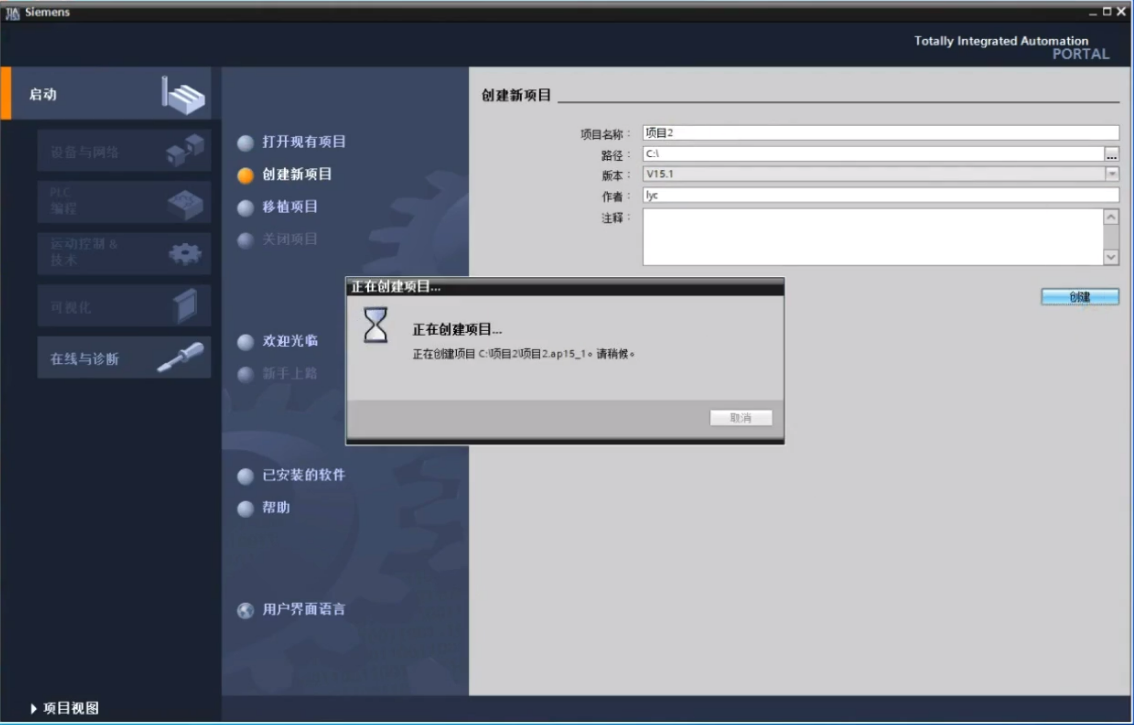

 三、建立项目

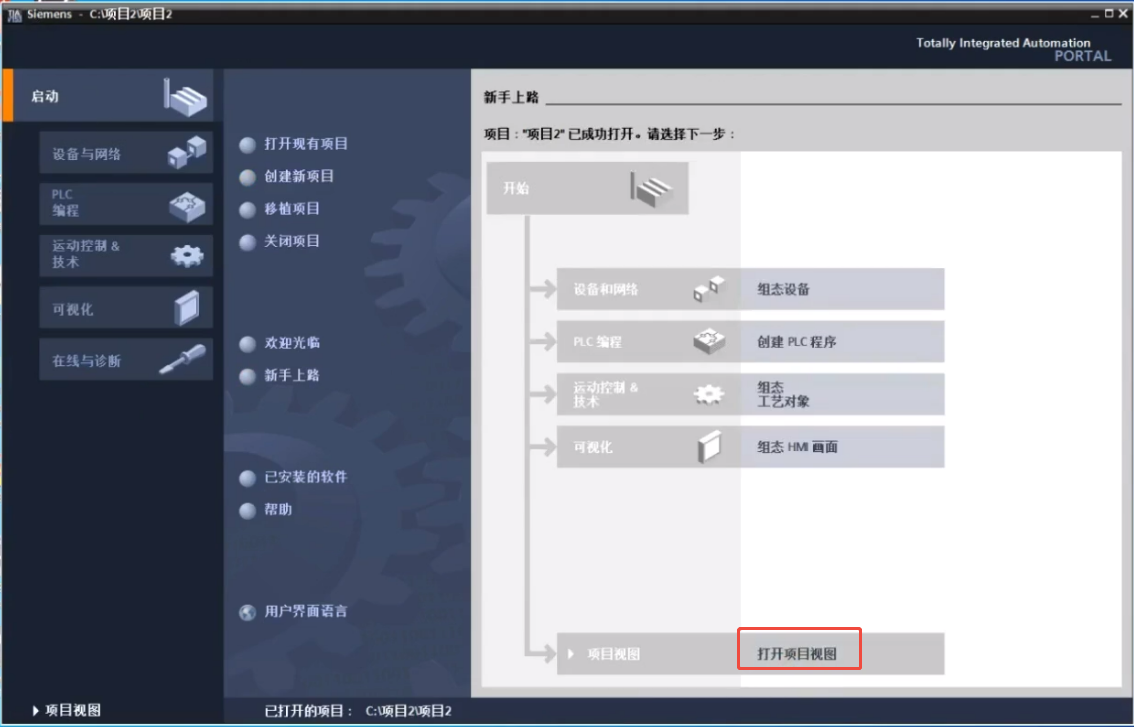

 打开视图

 添加设备

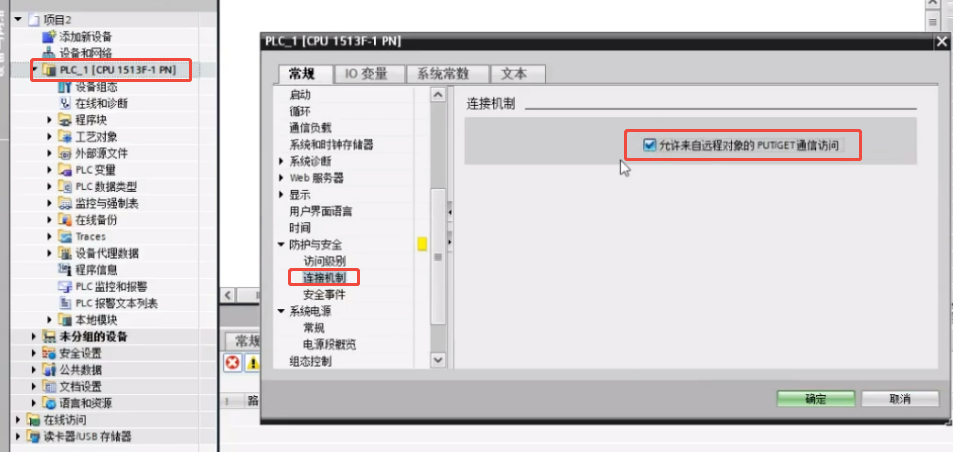

 右键项目--保护--支持快仿真



右键设备--

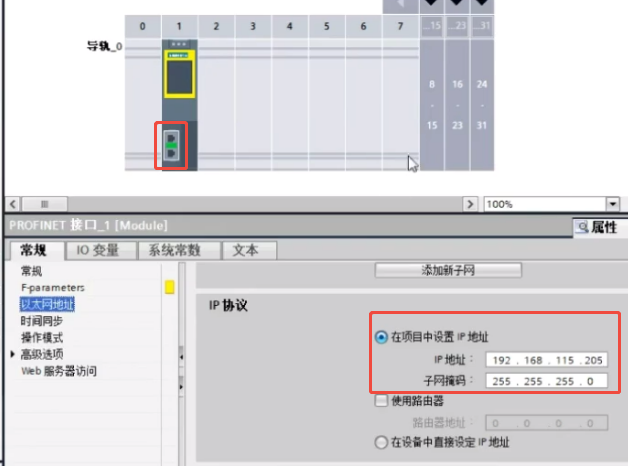

 双击设置按钮IP地址同前面的实例地址

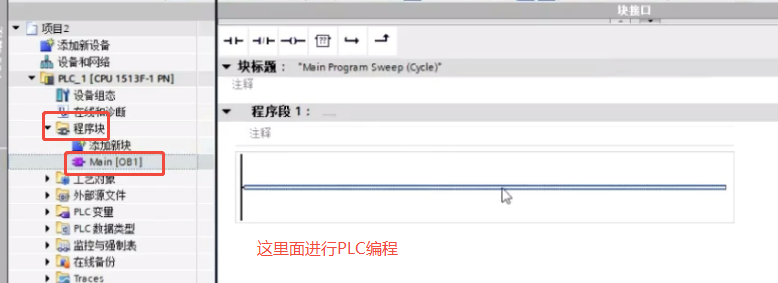

四、 程序块，添加元件组成控制系统

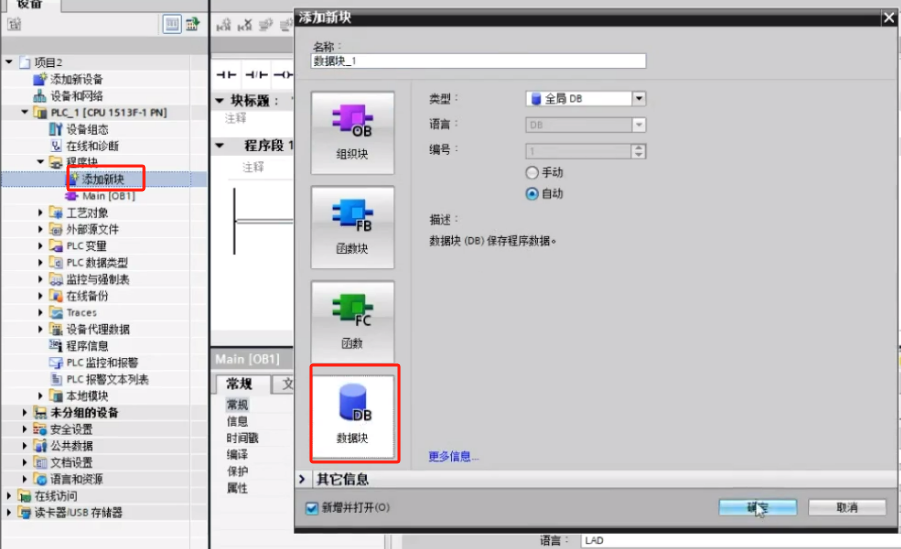

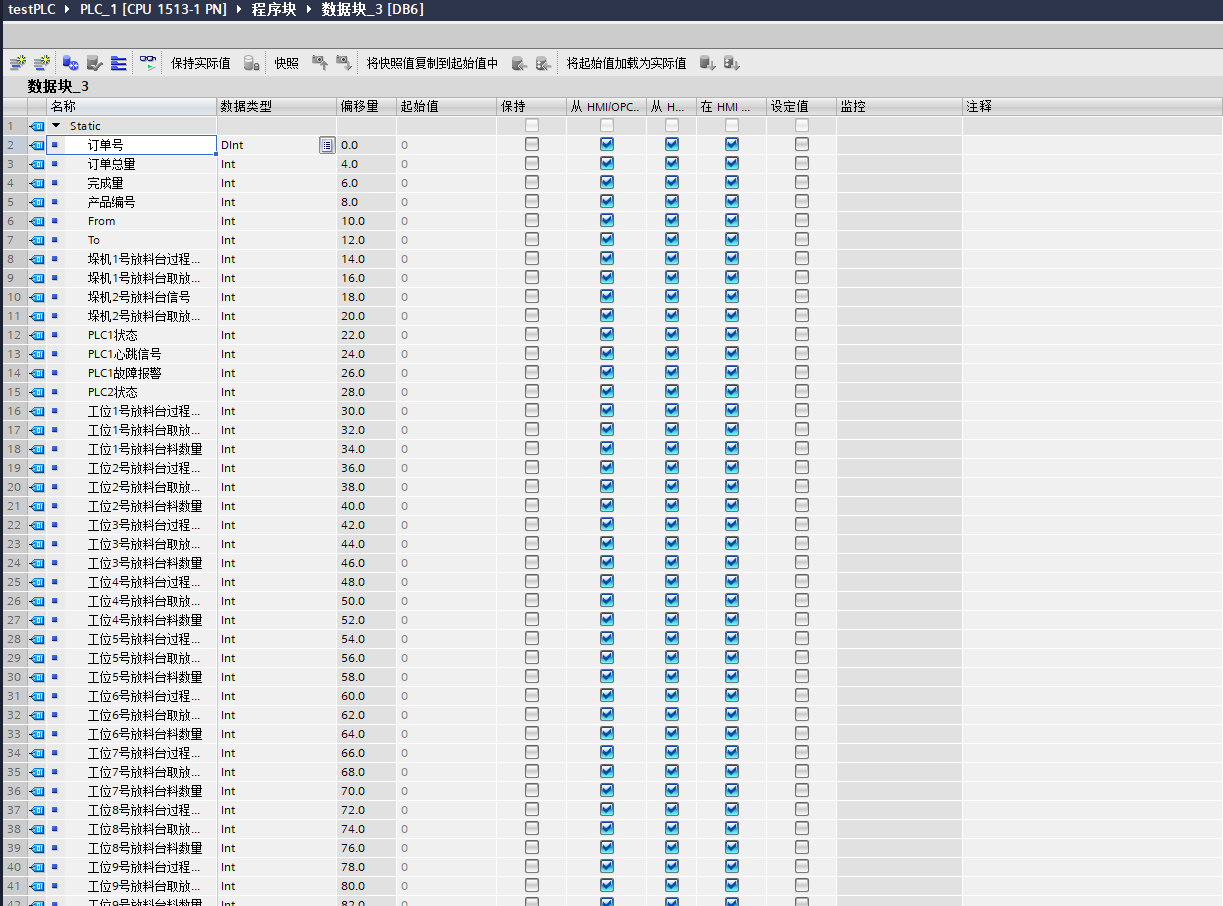

 添加新块，DB块保存 数据


创建与程序相关的变量，类似数据库字段

PLC数据类型介绍





 类型与C#对应关系

温度：real

功率 ：word

数组，10个变量组成的集合，array[0-9]

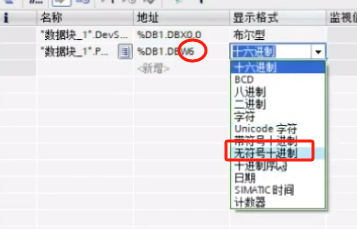

五、监控与强制表---添加新监控表

对数据进行实时的读取访问，实时获取运行状态，实时访问和调试，异常，



修改数据块属性

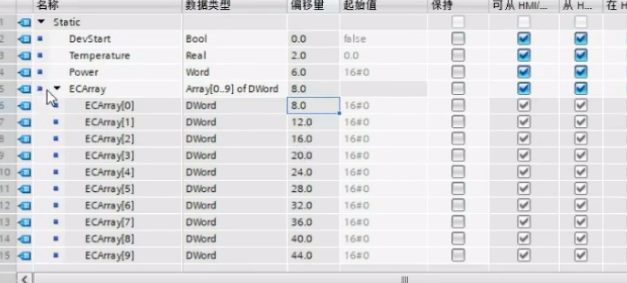

编译生成偏移量



绝对访问需要这个偏移量的位置

Real是双字的方式，4个字节，浮点2-6

word两个字节6-7

 访问方式

X位，B字节，W字，D双字

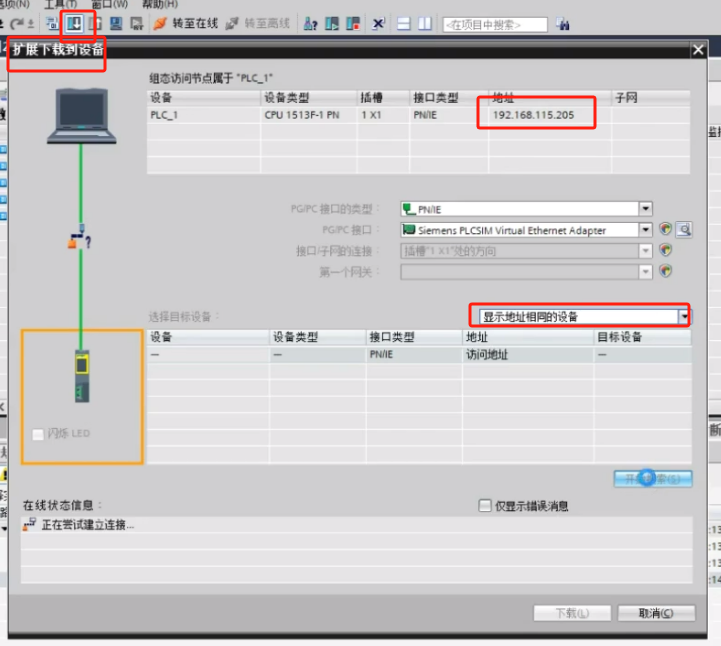

配置好数据块，必须下载到模拟PLC里面

 可能失败，多尝试一次

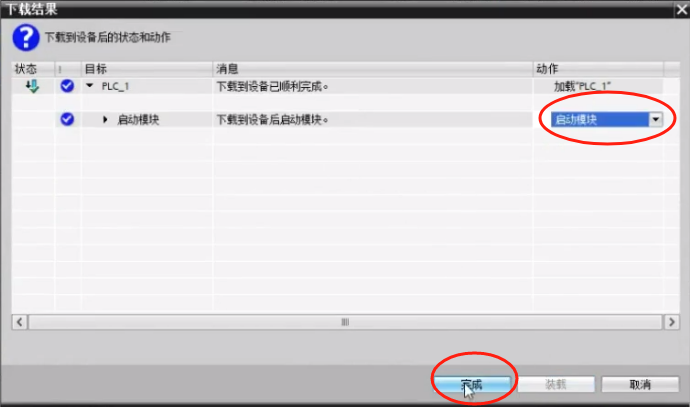

 启动

修改值--立即修改

一个数据修改会影响别的关联数据，会实时的同步修改，我们程序会访问这里面的部分数据

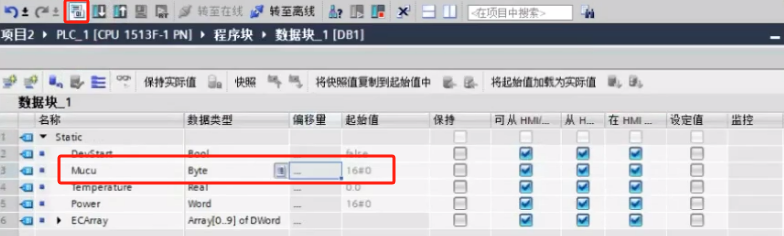

 如果添加或改数据块中的字段

 字节型8个位 ，要编译一下，重新生成偏移量

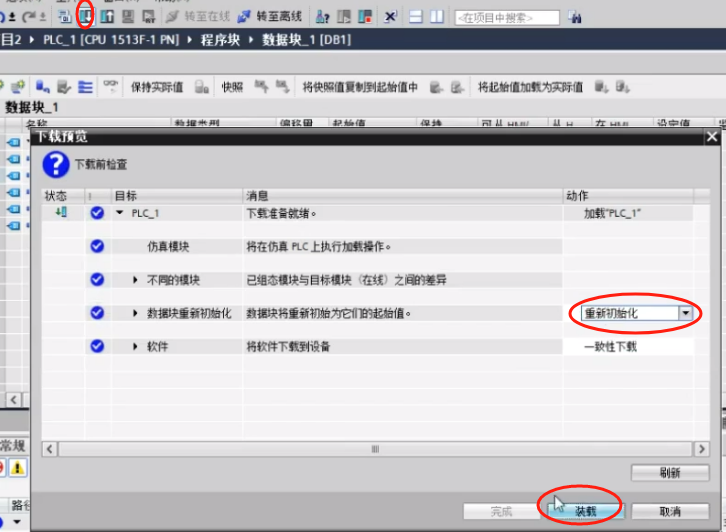

 下载--重新初始化，装载

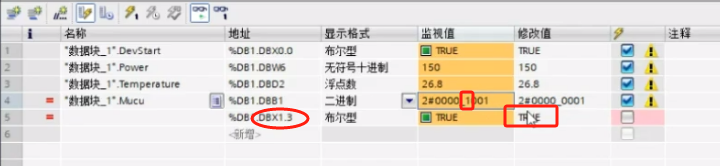

多个状态值我们放到一个位里面取

我们也可以单个取

修改也会同步修改到第四位







六、PLC变量

在默认变量表里面添加

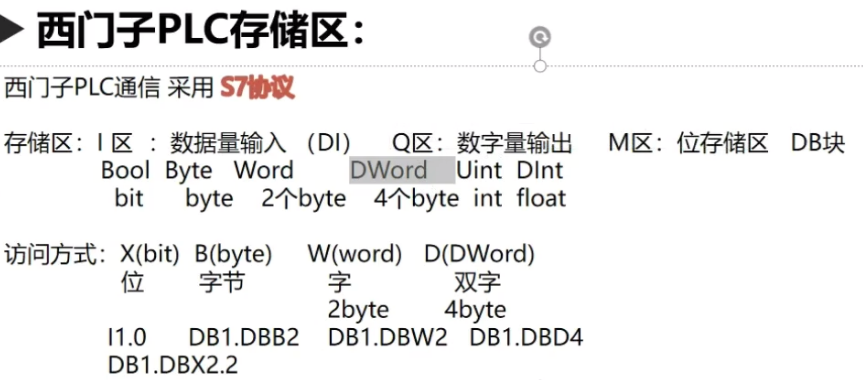

存储区:

|区 :数据量输入 (DI)
Q区:数字量输出

M区:位存储区,中间位操作

做了修改就要重新装载

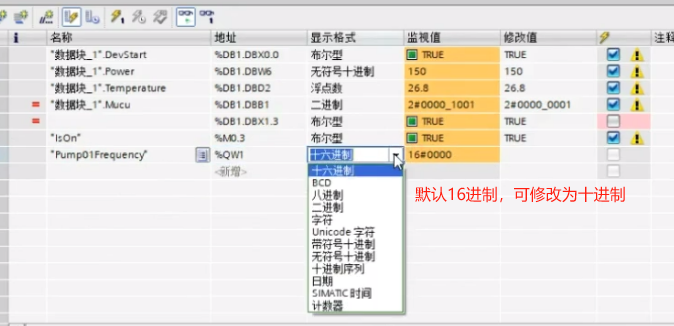

再添加PLC变量监控

 一般双字不会拆成字
