Visual Paradigm学习报告

Visual paradigm软件介绍
它的最上面有10个工具栏



工具介绍: Visual Paradigm是包含设计共享、线框图和数据库设计新特性的企业项目设计工具。安装过程参考：https://www.jianshu.com/p/8e31cb519cdf?tdsourcetag=s_pctim_aiomsg



首先来介绍工具栏，工具栏位于Visual Paradigm应用窗口的顶端，它集合了常用的按钮和工具，并被分为几个功能选项卡。工具栏在默认情况下是显示的，你可以通过点击不同的选项使它发生改变。

 　　　　　　　　　　

分别是

Dash:配置

Project:项目选项

ITSM:服务选项

Agile:灵活选项

Diagram:图表选项
View:视图选项

Team:团队选项

Tools:工具选项

Modeling:模型选项

Window:窗口选项

Help:帮助选项

小组用到的功能：
数据流图、项目管理

1.数据流图

什么是数据流图？

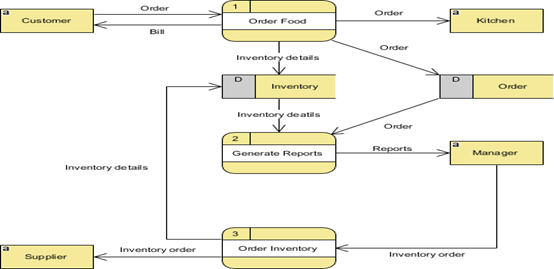

数据流图（DFD）是在软件设计中经常使用的图。 它直观地表示给定系统中整个过程的数据流。 DFD显示将输入到进程和从进程输出的信息类型以及将存储数据的位置。

数据流图的目的

典型的信息系统涉及处理大量信息和过程。数据流图的目的是以系统的范围和边界来查看整个系统，同时说明组件之间信息的移动。 DFD的重点是整个系统的数据流，而不是流程。 DFD允许读者通过了解所涉及信息的种类和流量，轻松了解系统的运行方式。

　　　　　　　　　　







DFD类

DFD有两种主要类型：物理和逻辑。

物理DFD：通过显示系统的“实现方式”，重点关注系统的物理方面

逻辑DFD：重点关注系统的更高级别视图以及它将实现的“内容”。

数据流图级别

与其他图表不同，DFD可以根据它们用于服务的目的在不同级别绘制。

上下文数据流图

上下文DFD有时被称为0级DFD。它是所有人中的顶级图表，它说明了整个系统与任何外部实体的关系。

数据流图级别1

1级DFD是上下文DFD下的级别。它说明了系统中的主要功能。级别1通过包含更多详细信息来细分上下文级别。它表示数据如何进入和退出系统，存储位置以及基本过程如何将其从一种形式转换为另一种形式。

数据流图级别2

2级DFD（或进一步）深入细节。它显示了数据如何在系统的主进程中流动。

您应该根据需要创建多个级别的DFD，直到达到所需的详细程度。



 　　　　　　　　　　







如何绘制数据流图？

●从主菜单中选择Diagram> New。

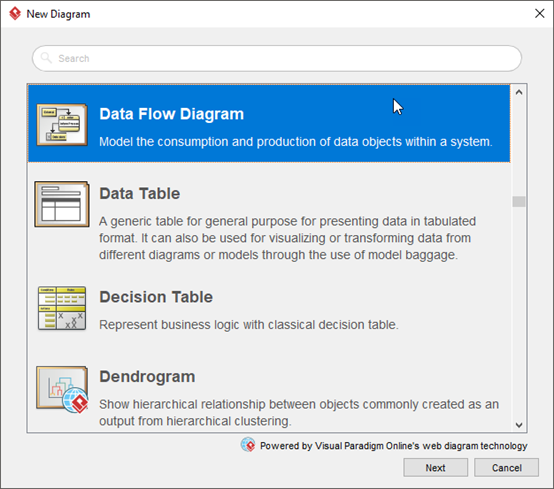

●在New Diagram窗口中，选择Data Flow Diagram并单击Next。
　　　　　　　　　　

●选择现有DFD模板，或选择“Blank”以从头开始创建。 点击Next。

●输入图表名称，然后单击“OK”。

●从图表工具栏中拖放形状。

●使用资源目录完成图表。 将鼠标指针移到形状上。 按资源图标并将其拖出，然后选择要创建的形状。 将自动为您创建连接器。
　　　　　　　　　　

   ·　　　　　　





●完成后，您可以将图表导出为图像（JPG，PNG，PDF，SVG等）并与您的朋友或同事共享（项目>导出>活动图表作为图像...）。



下面以小组制作的“探探”项目为例，介绍我们做的流程图

2. 分层数据流图

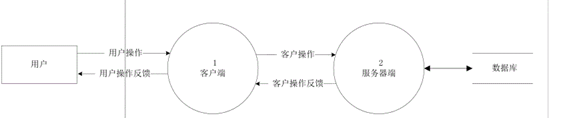

2.2.1   一层数据流图

　　　　　　　　　　





2.2.2   二层数据流图

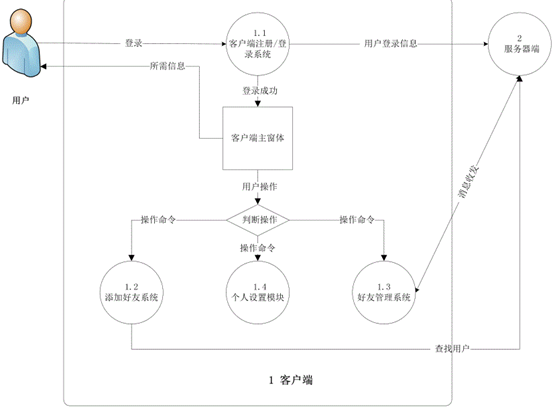

客户端：
　　　　　　　　　　

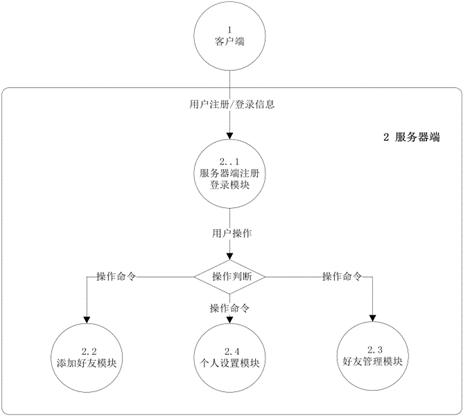

服务器端：

 　　　　　　　　　　





2.2.3   三层数据流图

1.1 客户 注册 / 登录 模块

1.2 添加好友 模块

 　　　　　　　　　　　　　　 　　





1.3 好友管理 模块

1.4 个人设置模块

2.1 服务器登陆注册 模块

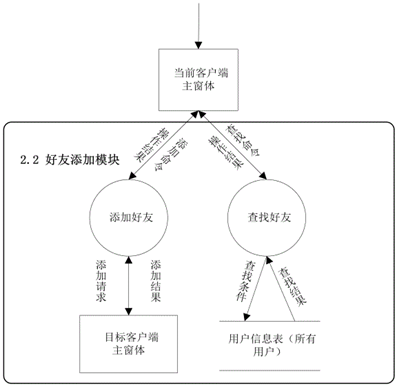

2.2 添加好友模块

　　　　　　　         　　　





3.项目管理

项目进度表使用PERT图表确定每个工作包的进度表及其相互依赖关系。项目经理可以使用时间表来计划和实施项目任务，并监视项目的进度。

本文向您展示了如何制定项目进度表。

活动1：执行项目计划

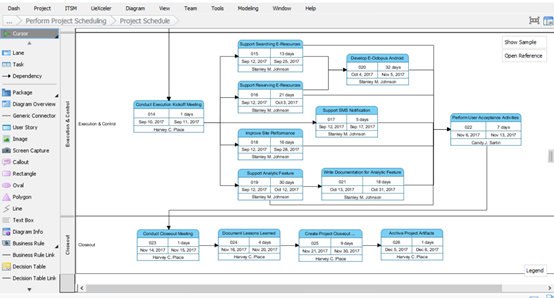

完成PERT图表

使用PERT图表，可以确定任务之间的依存关系，为每个任务分配资源，查看总体日期，并确定任务的开始和结束日期。根据“工作分解结构”中定义的工作包生成一组任务。在此步骤中，需要连接任务以表示它们的相互依赖性，并输入其计划的开始和结束日期。
