颗粒轨迹vtp数据快速提取

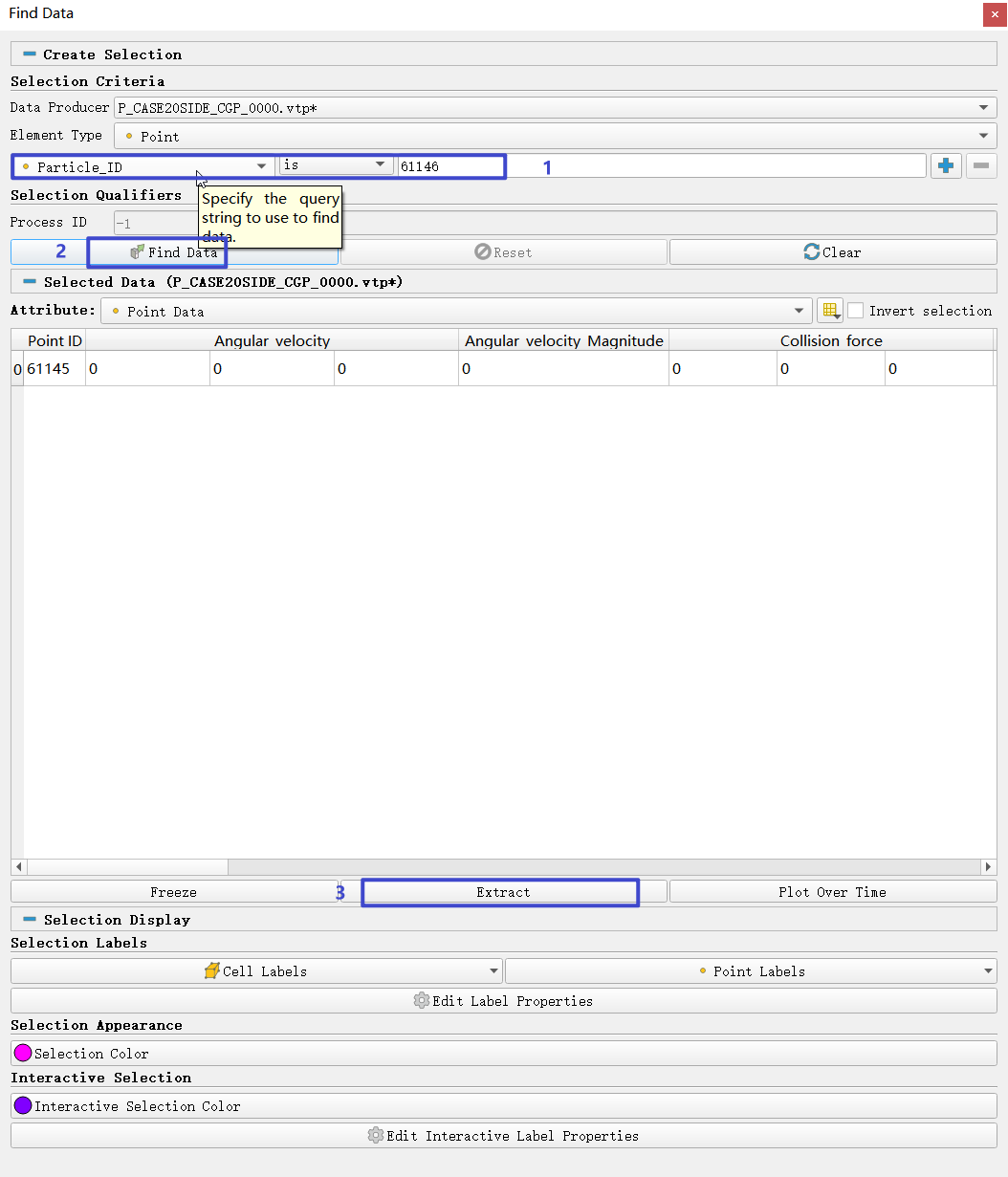

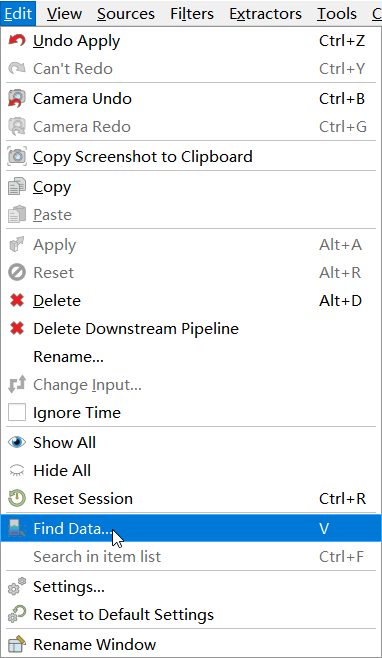

导入颗粒vtp数据，然后通过Edit——>Find Data，在界面中选择颗粒全局IDParticle_ID并输入ID号，然后Find Data，再Extract

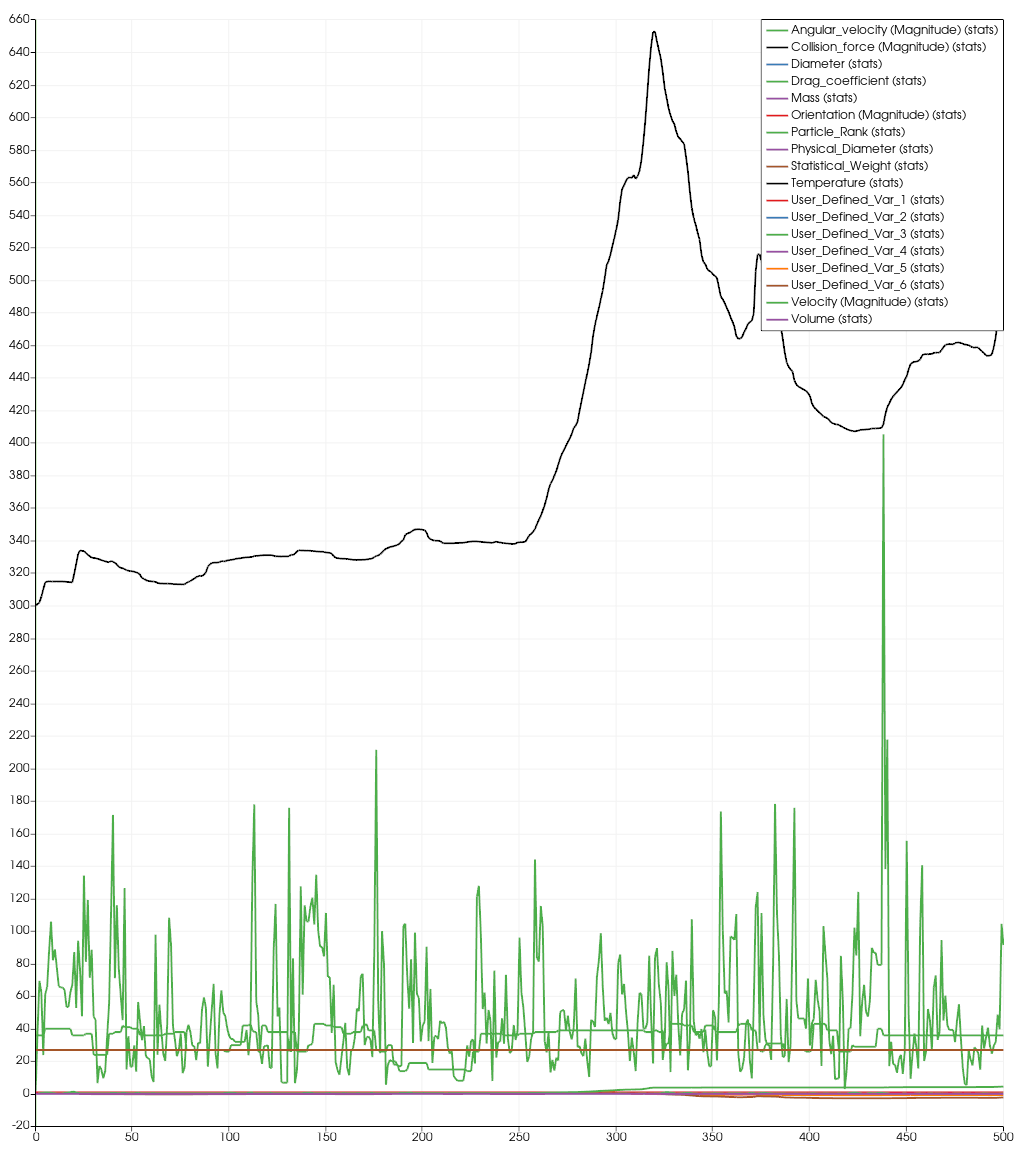

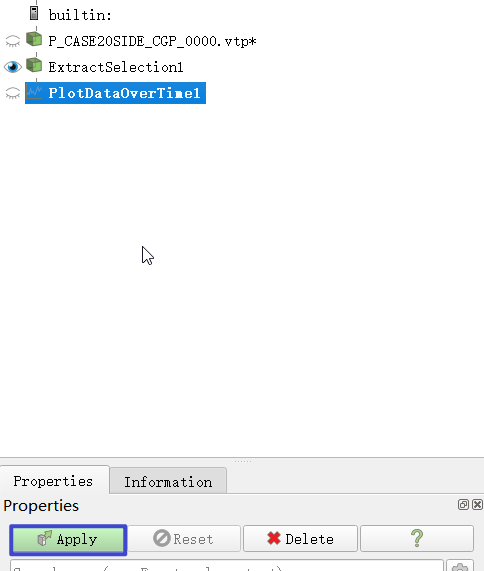

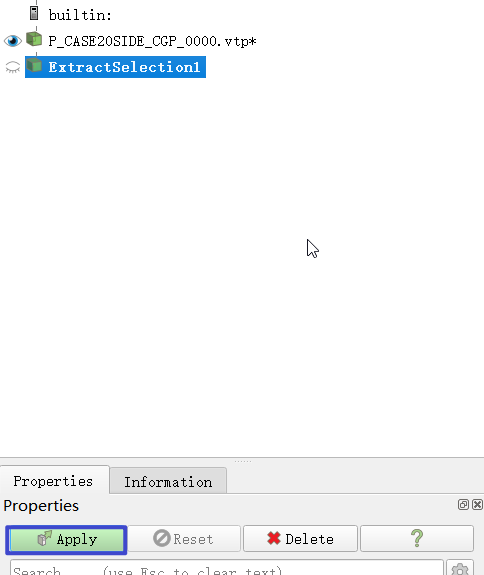

出现ExtractSelection1后点Apply，然后应用Plot Data Over Time过滤器即可提取该颗粒随时间变化的所有数据

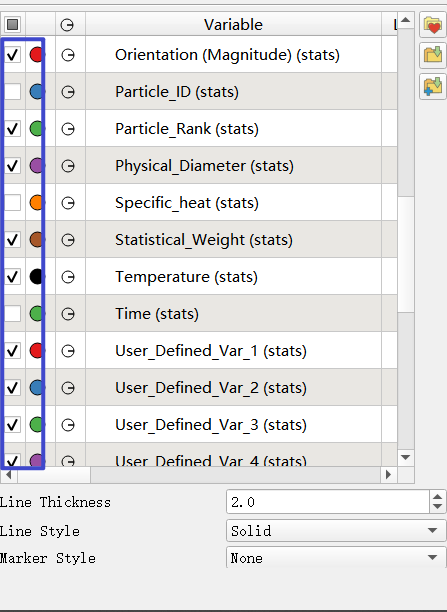

在Plot Data Over Time的属性栏中可以选择需要显示的颗粒数据，方便查看预览。

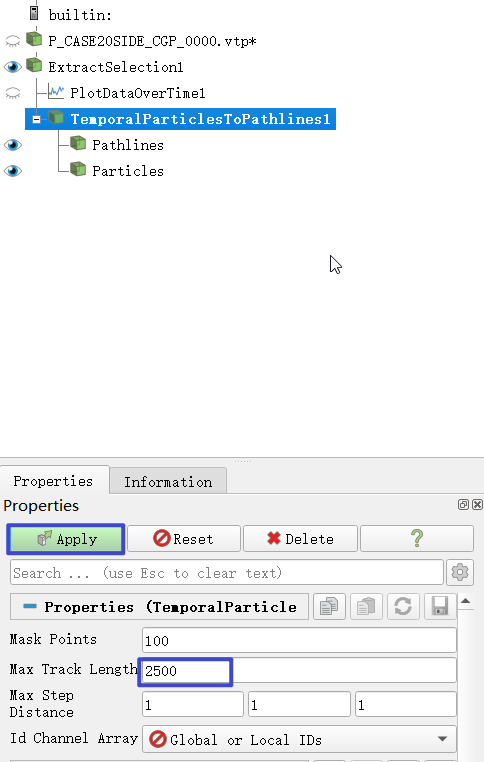

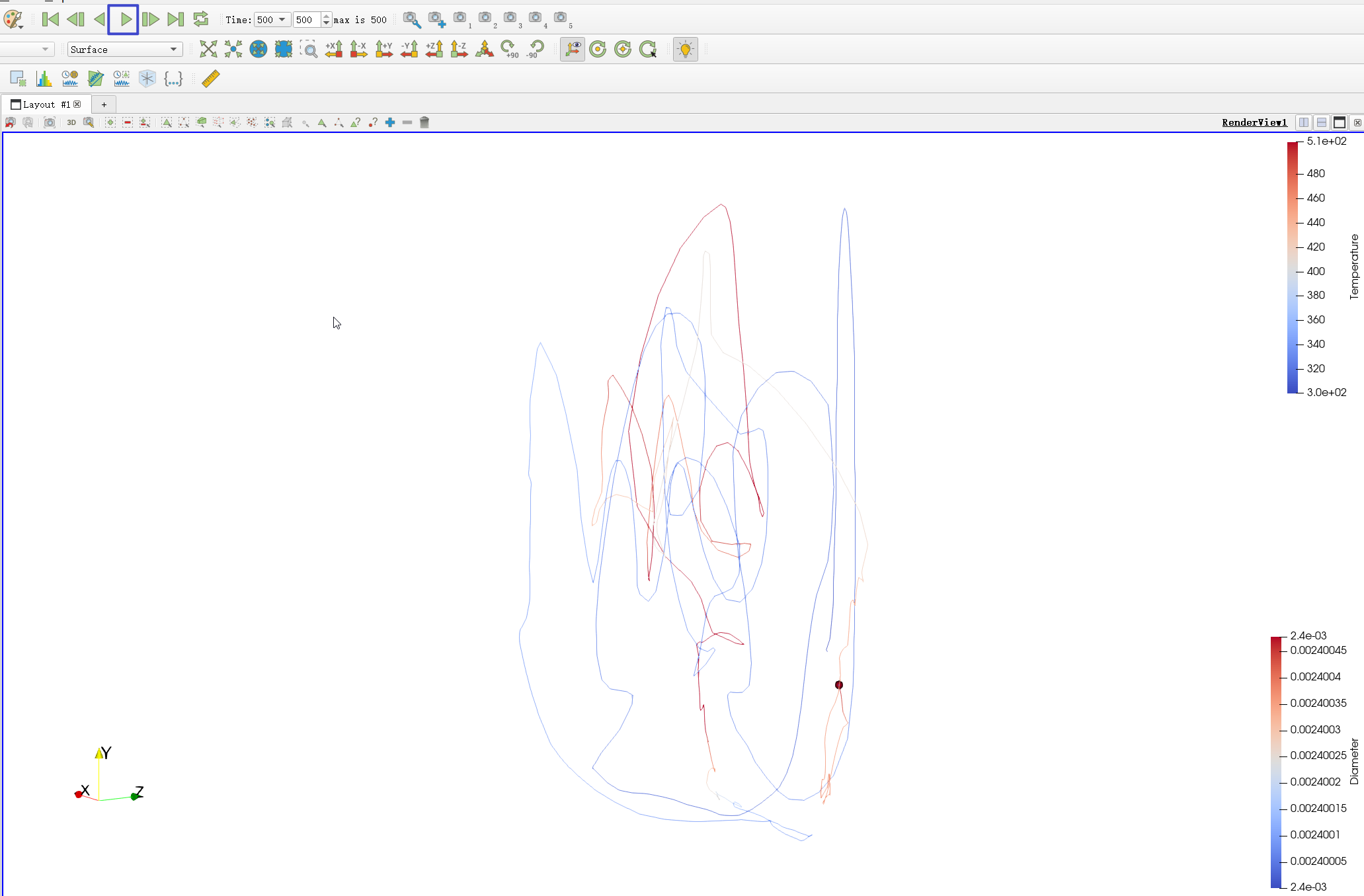

对ExtractSelection1应用Temporal Particles To Pathlines，输入最大轨迹长度，Apply然后点击播放vtp动画就会生成颗粒轨迹线条。

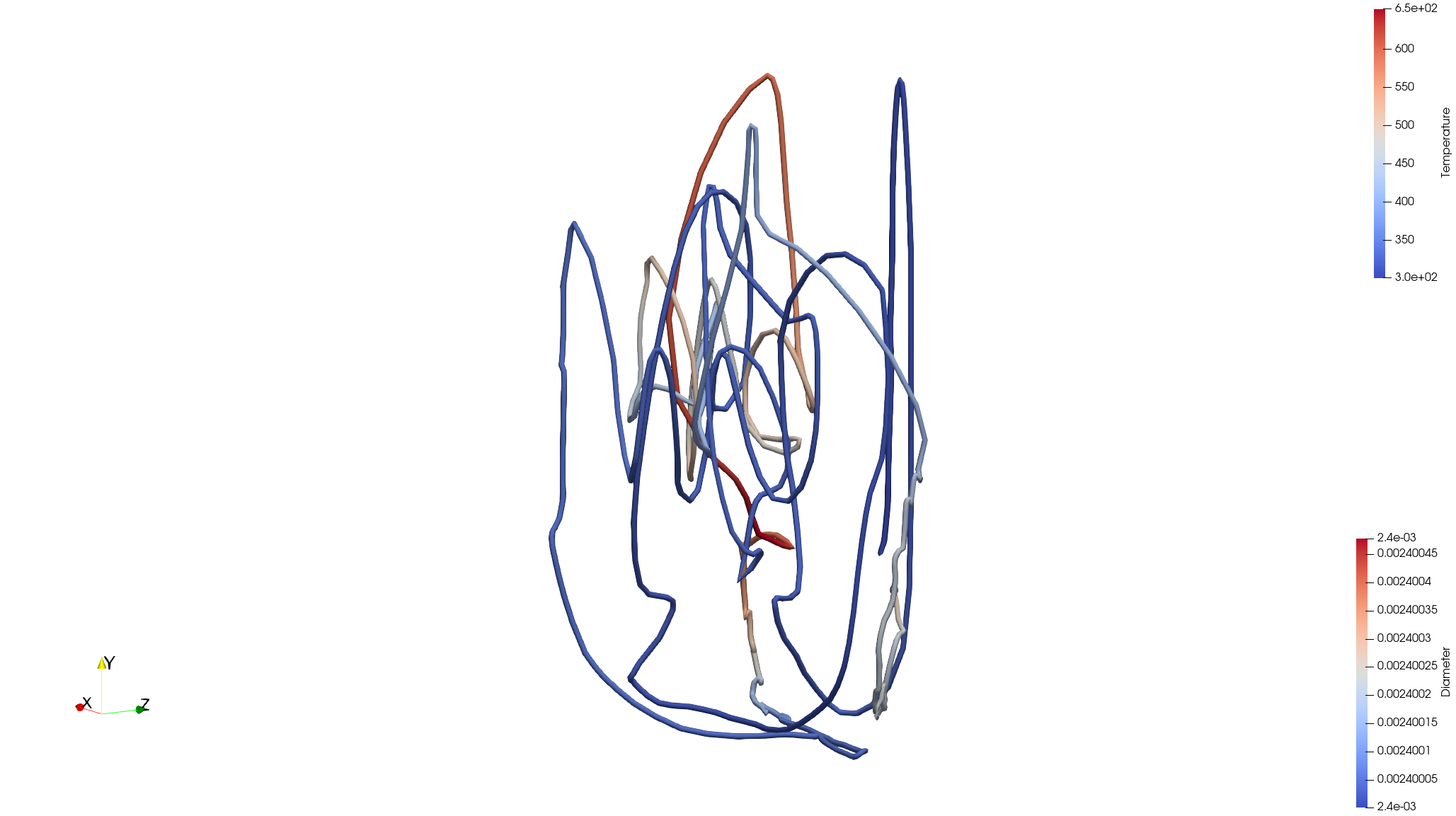

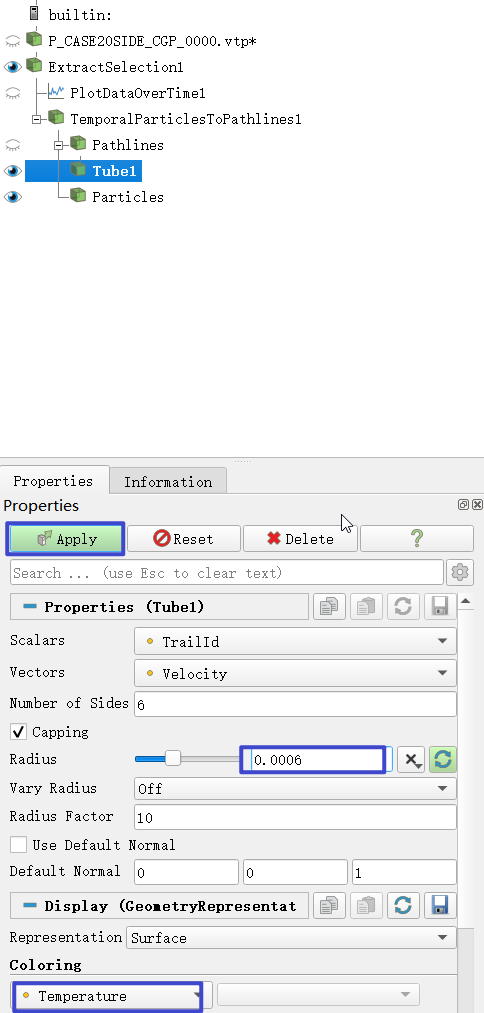

觉得轨迹线条太细了的话可以对Pathlines应用Tube，输入合适的线条半径，Apply即可，可以根据想要的数据着色如Temperature
