CCM

时钟控制

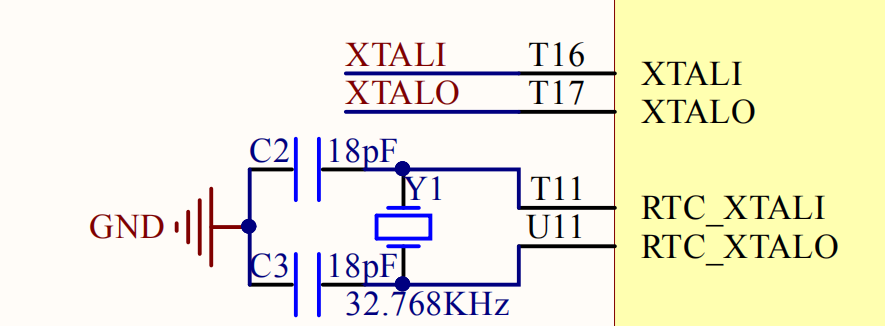

RTC时钟源32.768KHz

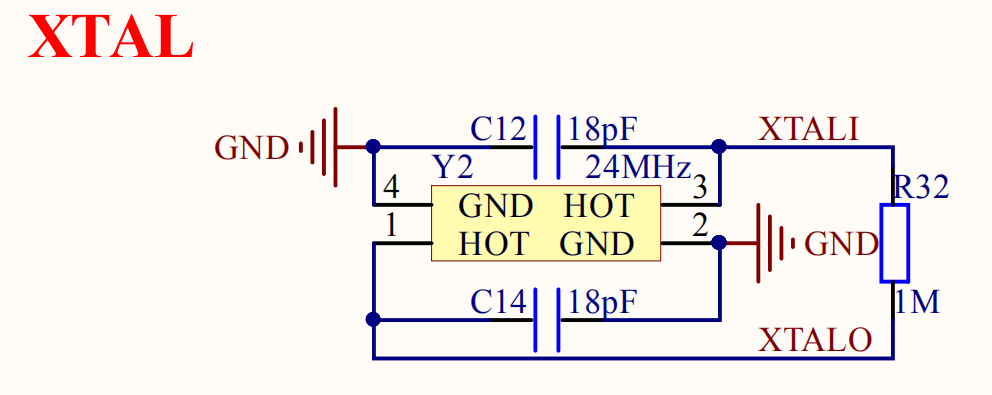

外设时钟24MHz

PLL简介

IMX6ULL的外设很多，NXP对这些外设的时钟源进行了分组，一共7组。分别是：

• ARM_PLL（PLL1），供ARM内核使用，最高倍频1.3GHz
• System_PLL（PLL2），固定22倍频528Mhz不可更改
• USB1_PLL（PLL3），固定20倍频480MHz。用于USBPHY
• USB2_PLL（PLL7），固定20倍频480MHz。用于USB2PHY
• ENET_PLL（PLL6），固定20+5/6倍频500MHz。用于网络
• VIDEO_PLL（PLL5），倍频可以调整650MHz~1.3GHz
• AUDIO_PLL（PLL4），可以调整650MHz~1.3GHz

配置PLL1 到528MHz

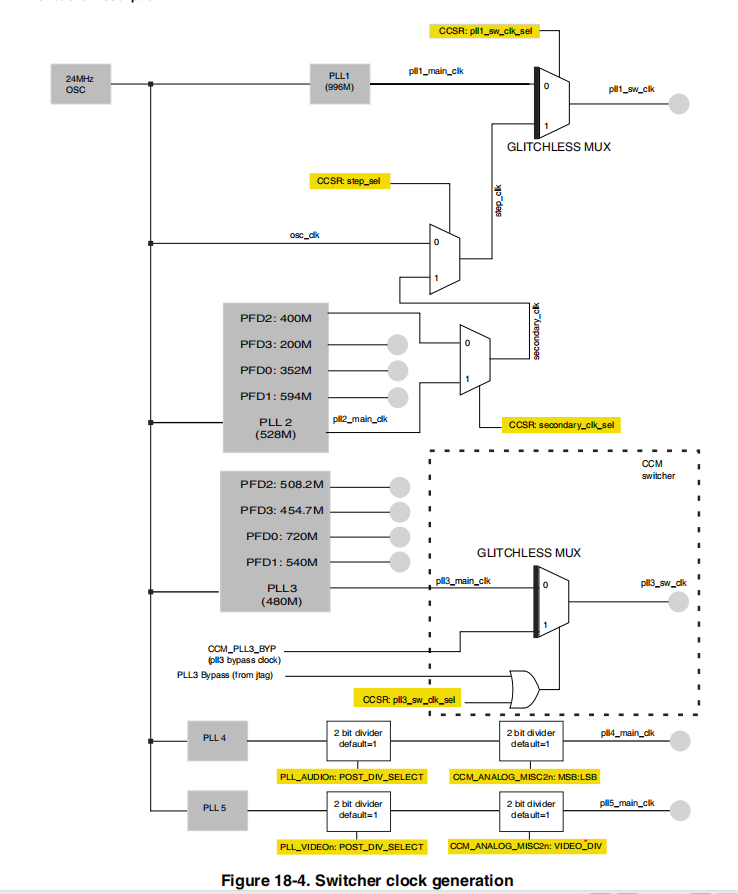

• 时钟switcher

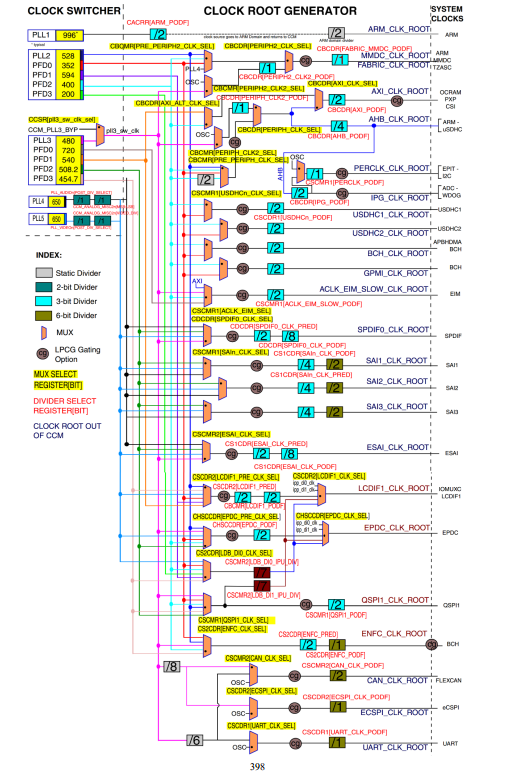

• 时钟树

1. 修改CCM_CCSR[step_sel]为0 选中 osc

2. 修改CCM_CCSR[pll1_sw_clk_sel]选中1

3. 配置CCM_ANALOG_PLL_ARMn寄存器

0-6：可选值 54～108 此处配88

​ FOUT=Fin * 值/2.0

12：Powers down the PLL

13：使能输出时钟

4. 修改CCM_CCSR[pll1_sw_clk_sel]选中0。换回频率

5. 配置CCM_CACRR[ARM_PODF]为2分频 即可得到528MHz

0-2：分频 这里设置为 001

31-3：always 0

注意事项：修改某个PLL时。需要先通过时钟switcher给它一个临时时钟源，待修改PLL完成再换回去。
