从基础到进阶：Java绘图工具功能升级与架构优化全解析

在上一篇文章中，我们构建了一个Java基础绘图工具。本文将带领大家进行一场功能升级之旅，通过引入曲线绘制、实时预览、橡皮擦、画笔自定义及分形算法等高级功能，并重构UI架构，打造一个更专业、用户体验更佳的“绘图工具Pro版”。这不仅是对Java Swing和事件监听机制的深入实践，其设计思想也适用于JavaScript、Python GUI开发等场景。

一、平滑曲线绘制与动态交互优化

基础绘图通常从直线开始，但一个专业的绘图工具离不开流畅的曲线功能。在Java Swing中，我们利用MouseMotionListener接口的mouseDragged方法来实现。其核心思想是将连续的鼠标移动轨迹分解为无数微小的线段并连接。我们定义全局变量实时记录鼠标坐标，在拖动事件中，不断将当前坐标与上一个坐标连接。这种“点连成线”的方法，与HTML5 Canvas的绘图API或Python的matplotlib交互模式有异曲同工之妙。

实现的关键代码如下，它展示了如何捕获鼠标轨迹并绘制连续路径：

x4=e.getX();
        y4=e.getY();
        if("曲线".equals(currentShape)){
            gr.drawLine(x1,y1,x4,y4);
            x1=x4;
            y1=y4;
        }

实践建议：在类似JavaScript的Canvas API中，你可以使用lineTo和moveTo方法实现相同效果；在C++的图形库如SFML中，则需要维护一个顶点数组来记录路径点。

二、智能化颜色选择与UI组件管理

随着功能增加，按钮管理成为挑战。我们采用字符串数组来批量创建和初始化颜色按钮，这比逐个定义变量更优雅，代码也更精简。这种基于配置的UI生成思想，在React、Vue等前端框架，或Go的Fyne、Python的Tkinter中都非常常见。

首先，定义颜色数组和按钮数组：

String name[]={"直线","矩形","等腰三角形",......};

然后，通过循环创建按钮并添加监听器：

 for(int i=0;i

然而，我们遇到了一个典型的状态管理问题：点击颜色按钮后，当前绘图工具状态（如“直线”）被意外覆盖，需要重新选择。这类似于在复杂Web应用（如使用TypeScript的Angular应用）中，多个组件同时修改同一状态导致的竞态问题。

我们的解决方案是引入一个临时字符串变量str来区分动作意图。在actionPerformed方法中，先判断事件源是否为颜色按钮：

switch(currentShape){
case"红色":gr.setColor(Color.RED);
break;
case"蓝色"gr.setColor(Color.BLUE);
break;

if("直线".equals(currentShape)){
            gr.setColor(Color.WHITE);
            gr.drawLine(x1,y1,x4,y4);
            x4=e.getX();
            y4=e.getY();
            gr.setColor(nowcolor);
            gr.drawLine(x1, y1, x4, y4);
        }

更进一步的优化是，我们希望按钮背景色即代表其功能颜色，从而移除文本标签。这时，判断依据从按钮文本转向了事件源对象本身，使用getSource()方法：

String str=e.getActionCommand();       //临时存储
     if("蓝色".equals(str)){
         nowcolor=Color.blue;
         gr.setColor(Color.BLUE);}//更改画笔颜色
         else if("红色".equals(str)){
         nowcolor=Color.red;
             gr.setColor(Color.RED);
     }
     else{
         currentShape=e.getActionCommand();
     }
 }

JButton red=new JButton();  //新增颜色按钮
      red.setBackground(Color.red);//按钮改为红色
      red.setPreferredSize(new Dimension(25,25));
      northpanel.add(red);        //按钮放到northdraw中
      red.addActionListener(listener);//按钮添加监听器
      ......其他颜色按钮

最终，我们完善了判断逻辑，清晰地区分了图形按钮和颜色按钮：

String str=e.getActionCommand();
 if("".equals(str)){
            JButton jbu=(JButton)e.getSource();
            Color color=jbu.getBackground();    //改画笔颜色为按钮背景颜色
            gr.setColor(color);
        }
        else{
            if("蓝色".equals(str)){
            ......

⚠️ 注意事项：这种状态管理方式在简单场景下有效，但对于更复杂的工具（如Photoshop式工具栏），建议采用状态模式或专门的工具管理类，这与现代前端状态管理库（如Redux、Pinia）的设计理念相通。[AFFILIATE_SLOT_1]

三、界面架构重构：BorderLayout布局与模块分离

当按钮区域也能被画上图形时，用户体验严重受损。这引出了GUI设计的一个重要原则：关注点分离。我们采用BorderLayout布局管理器，将窗口清晰地划分为“控制面板”（North）和“绘图画布”（Center）两个独立区域。

设置边界布局：

BorderLayout border=new BorderLayout();
      jf.setLayout(border);

创建专门的面板来容纳按钮，实现功能模块化：

JPanel northpanel=new JPanel();     //添加画板
     northpanel.setBackground(Color.red);//设置背景颜色
     northpanel.setPreferredSize(new Dimension(0,40));//设置画板大小
     jf.add(northpanel,BorderLayout.NORTH);  //添加北

创建独立的绘图面板，隔离绘图区域：

JPanel drawpanel=new JPanel();      //添加中心画板
      drawpanel.setBackground(Color.white);
      jf.add(drawpanel,BorderLayout.CENTER);

关键的一步是，将事件监听器从主窗口转移到对应的面板上，确保事件只在正确的区域触发：

 jb.add(button);                       -->    northpanel.add(button);

jbu.addMouseListener(listener);        -->     drawpanel.addMouseListener(listener);

jbu.addMouseMotionListener(listener);  -->   drawpanel.addMouseMotionListener(listener);

✅ 架构价值：这种“面板化”和“布局管理”思想是构建复杂GUI应用的基石。无论是Java Swing、C++ Qt，还是Python的PyQt，其核心都是通过容器和布局来组织界面组件。

四、高级功能实现：实时预览、橡皮擦与画笔定制

为提升交互直观性，我们为直线工具添加了鼠标拖动实时预览功能。原理是：拖动时，用背景色（白色）擦除上一条预览线，并在新位置绘制当前颜色的预览线。这需要引入一个nowcolor变量来动态跟踪并设置画笔颜色，解决了预览线与最终线颜色不一致的问题。

定义当前颜色变量：

public Color nowcolor=Color.black;//设置默认颜色

在mouseDragged事件中实现实时绘制与擦除逻辑：

if("直线".equals(currentShape)){
           gr.setColor(Color.WHITE);
           gr.drawLine(x1,y1,x4,y4);
           x4=e.getX();
           y4=e.getY();
           gr.setColor(nowcolor);
           gr.drawLine(x1, y1, x4, y4);
       }

橡皮擦功能本质上是将画笔颜色设置为画布背景色（白色）进行绘制。其实现巧妙地复用了实时预览的架构：

if("橡皮擦".equals(currentShape)){
            x4=e.getX();
            y4=e.getY();
            gr.setColor(Color.WHITE);
            gr.drawLine(x1,y1,x4,y4);
        }

画笔粗细设置则涉及到了Graphics2D的高级特性。我们通过按钮事件改变BasicStroke对象，从而影响绘制效果：

else if("粗".equals(str)){
             Graphics2D g1=(Graphics2D)gr;
             g1.setStroke(new BasicStroke(5));   //5镑粗
         }
         else if("细".equals(str)){
             Graphics2D g1=(Graphics2D)gr;
             g1.setStroke(new BasicStroke(1));   //1镑粗
         }

技术延伸：在Web前端，Canvas的lineWidth属性控制线宽；在Go的`gg`库或Python的Pillow中，也有类似的画笔属性设置。理解图形上下文（Graphics Context）的概念是跨平台图形编程的关键。

五、算法之美：实现Sierpinski三角形分形

最后，我们引入一个经典的算法功能——分形绘制，以Sierpinski三角形为例。分形是数学与计算机图形学交叉的迷人领域，展示了简单规则如何生成极度复杂的图案。

算法描述：在平面上随机选取A、B、C三点作为顶点，再随机选取一点P。重复以下过程数万次：随机选择A、B、C中的一个顶点，计算P与该顶点的中点，将这个中点作为新的P点并绘制。最终，点云将神奇地汇聚成一个Sierpinski三角形图案。

我们在鼠标点击事件中实现迭代过程的核心逻辑：

lse if("分形".equals((str))){
             currentShape="分形";
             Random random=new Random();
             num11=random.nextInt(600);
             num12=random.nextInt(600);
             num21=random.nextInt(600);
             num22=random.nextInt(600);
             num31=random.nextInt(600);
             num32=random.nextInt(600);
             px=random.nextInt(600);     //随机p点坐标
             py=random.nextInt(600);
             System.out.println("str1x="+num11+"str1y="+num12+
                     "str2x="+num21+"str2y="+num22+"str3x="+num31
             +"str3y="+num32);

if("分形".equals(currentShape)){
         System.out.println("进入分形分支");
         Graphics2D g2 = (Graphics2D) gr;
         g2.setStroke(new BasicStroke(3));
         gr.setColor(nowcolor);
         gr.drawLine(num11,num12,num11,num12);
         gr.drawLine(num21,num22,num21,num22);
         gr.drawLine(num31,num32,num31,num32);
         Random random=new Random();
         int r=random.nextInt(3);
         if(r==0){
             System.out.println("随机选中A点");
             gr.drawLine((px+num11)/2,(py+num12)/2,
                     (px+num11)/2,(py+num12)/2);
             px=(px+num11)/2;
             py=(py+num12)/2;
         }

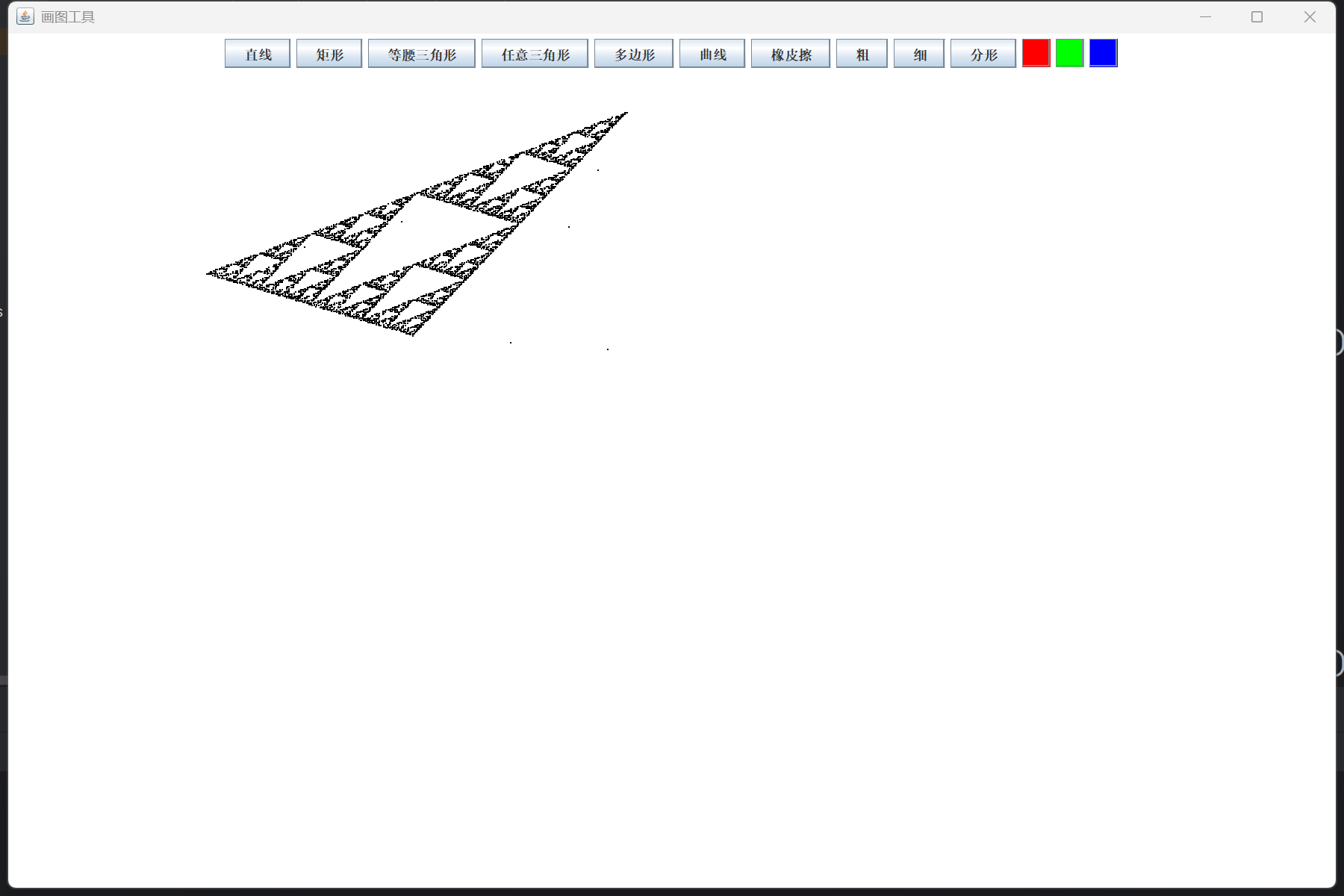

以下是分形算法的运行效果演示，展现了数学规律的可视化魅力：

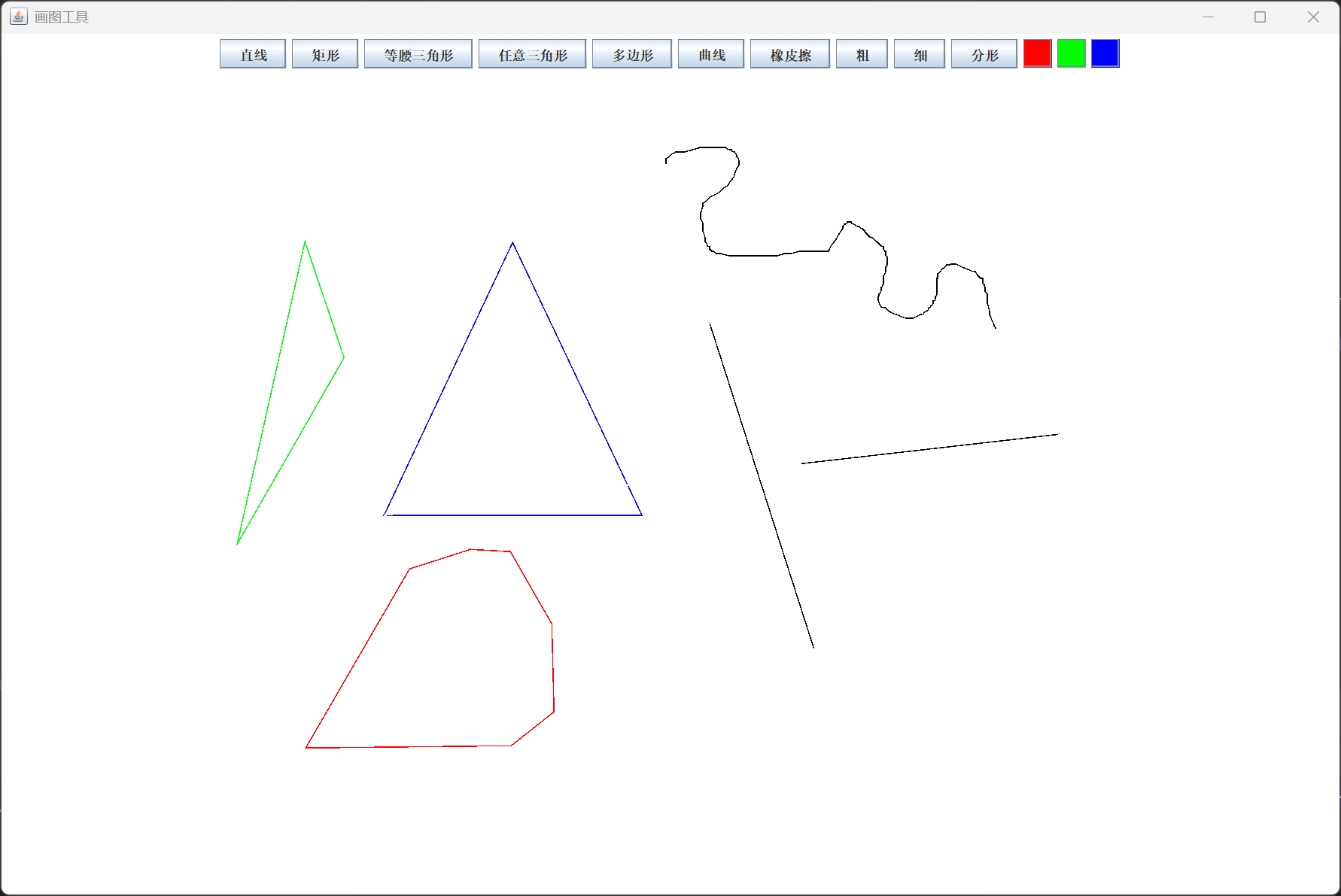

其他所有功能的集成效果如下，一个功能完善的绘图工具就此诞生：

通过本次升级，我们不仅实现了一个功能丰富的Java绘图工具，更实践了事件驱动编程、状态管理、UI组件化、算法可视化等核心软件工程概念。这些知识是相通的，无论是开发一个复杂的TypeScript数据可视化应用，还是用Go编写一个轻量级图形工具，其底层逻辑都高度相似。[AFFILIATE_SLOT_2] 希望本文能为你打开图形界面编程与交互设计的大门，鼓励你继续探索更广阔的图形学世界。
