深入解析数字后端设计：复杂时钟树综合中的时序收敛挑战与实战案例

在数字集成电路（IC）后端设计的浩瀚宇宙中，时序收敛是决定芯片能否成功流片的核心战役。其中，时钟树综合（Clock Tree Synthesis, CTS）的复杂性与精妙性，直接关系到整个系统的性能与稳定性。本文将从一个经典的时序分析案例切入，深入探讨复杂时钟设计中的陷阱、工具行为背后的逻辑，以及工程师如何像侦探一样，定位并解决这些深层次的时序问题。这不仅关乎工具的使用，更体现了对电路原理和设计意图的深刻理解。

一、案例背景：当分频时钟遇上意料之外的时序违例

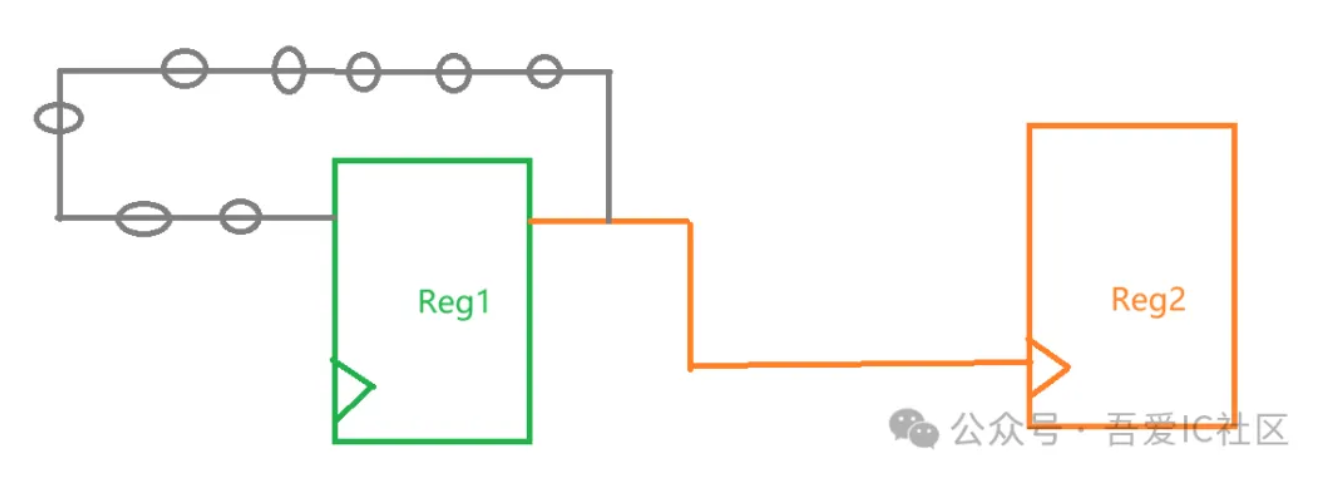

在芯片设计的Signoff（签核）阶段，时序工程师最不愿看到的就是在关键路径上出现Setup Time违例。我们遇到的这个案例，源自一个包含复杂时钟域交互的设计。其核心电路结构如下图所示：一个典型的二分频寄存器（Reg1），其输出Q端不仅反馈到自身的D端以维持分频功能，同时还作为下游寄存器的功能时钟。这种结构在低功耗设计、时钟门控和多时钟域系统中非常常见。

从原理上看，Reg1的Q到其自身D端的路径（即分频反馈路径）应该是一条极短的纯组合逻辑路径（通常就是一根连线）。其延迟极小，理论上Setup余量应该非常充裕。然而，在最终的时序签核报告中，这条路径却意外地报出了Setup违例，这立刻引起了团队的警觉。这就像在一条本应畅通无阻的乡间小道上，突然发现了交通堵塞，问题必然出在道路本身。

二、问题根因探究：工具“过度优化”与Exclude Pin的误解

经过层层排查，问题的根源浮出水面：时钟树综合工具在Reg1的D引脚上，自动插入了多达8个时钟反相器对（clock inverter pair）。这直接导致了该数据路径的延迟急剧增加，从而引发了Setup违例。

这个现象初看十分反常。因为按照设计约束，Reg1的D引脚虽然连接在时钟网络上，但它本质上是一个数据输入端，而非需要被驱动的时钟叶节点。在标准的CTS流程中，这类引脚应该被标记为“Exclude Pin”（排除引脚），工具会识别并跳过它们，不会为其构建时钟树。这就引出了一个关键问题：为什么工具会“自作主张”地在这里进行驱动？

深入分析后，我们发现了以下几种可能性：

• 约束不完整或冲突：可能时钟约束（SDC）中未明确将该引脚排除，或者存在多条时钟定义导致工具识别混乱。
• 工具算法特性：某些CTS工具在追求全局时钟偏差（Skew）和延迟（Latency）最优时，可能会将高扇出、对时序敏感的网线纳入时钟网络优化范围，即使它是数据路径。
• 物理设计的影响：在布局布线后，该网线可能因为物理位置等原因，被工具误判为需要加强驱动的“弱”网络。

这个案例深刻地提醒我们，不能完全依赖工具的黑盒操作。尤其在复杂时钟设计（如多分频、门控时钟、动态频率切换）中，工程师必须深入理解工具的行为模式，并通过严谨的约束和中间检查来引导工具。这类似于训练一个复杂的机器学习模型，你需要提供高质量、无歧义的“训练数据”（即设计约束），并持续进行“验证”（即时序分析），才能得到预期的结果。

[AFFILIATE_SLOT_1]

三、解决方案与最佳实践：从ECO修复到防患于未然

既然问题在Signoff阶段才暴露，最直接高效的解决方法就是工程变更命令（Engineering Change Order, ECO）。我们不需要动RTL代码，也无需重新进行综合和布局，只需在布线后的网表上进行精准“手术”：

1. 定位元件：找到工具在Reg1/D引脚前插入的所有时钟缓冲器/反相器。
2. 执行删除：使用EDA工具提供的ECO命令（例如ecoDeleteRepeater），将这些多余的驱动器删除，恢复网线原有的直接连接状态。
3. 验证效果：重新运行时序分析，确认该路径的Setup违例已消除，且未引入新的保持时间（Hold）问题或其他副作用。

然而，ECO是“治标”的补救措施。作为最佳实践，我们应该从流程上“治本”，防止问题再次发生：

• 强化约束：在CTS约束文件中，务必使用set_clock_tree_exceptions等命令，明确将类似Reg1/D这样的数据引脚排除在时钟树之外。
• ⚠️ 中期检查：在CTS完成后、全局布线（Global Route）之前，生成并检查时钟树报告和早期时序报告，重点关注这些特殊路径。
• ✅ 可视化验证：利用设计可视化工具，查看时钟网络的物理实现图，直观确认时钟树没有生长到不该去的地方。
• 知识沉淀：将此类案例纳入团队检查清单（Checklist），在新项目启动时进行回顾，形成设计经验的正向循环。

这个过程与优化神经网络结构有异曲同工之妙。我们通过分析“错误”（时序违例），定位问题“神经元”或“连接”（多余的缓冲器），然后进行“剪枝”（ECO删除），最终通过调整“训练策略”（设计约束与流程）来提升模型（芯片设计）的鲁棒性和性能。

四、复杂时钟设计的通用思考与AI辅助前景

这个分频器案例仅仅是复杂时钟设计挑战的冰山一角。在实际项目中，我们还会遇到：

• 跨时钟域（CDC）路径的时序验证与收敛。
• 门控时钟簇（Clock Gating Cluster）的集成与功耗-时序权衡。
• 多源时钟（Multi-Source Clock）切换电路的设计与验证。
• 片上变化（On-Chip Variation, OCV）和先进工艺角（AOCV/POCV）对时钟树的影响。

面对这些挑战，未来的EDA工具正积极引入人工智能和机器学习技术。例如，通过深度学习模型预测布线拥塞和单元放置对时序的影响，或利用强化学习自动探索CTS策略空间，以找到功耗、面积和时序的最佳平衡点。甚至，自然语言处理技术可以帮助将设计工程师的自然语言描述自动转化为更精确的约束文件，减少人为歧义。

[AFFILIATE_SLOT_2]

总结而言，数字后端设计中的时序收敛，尤其是时钟树综合，是一项极其精密的工作。它要求工程师不仅精通工具命令，更要洞悉电路本质。每一个时序违例的背后，都可能隐藏着约束、工具或理解上的盲点。通过严谨的流程、深入的调试和不断积累的经验，我们才能驾驭复杂的时钟网络，确保芯片在硅片上如期奔腾。记住，最好的修复是预防，而最好的预防源于深刻的理解。
