完整教程：Redis 集群

文章目录

1.基本介绍

广义的集群：多个机器构成了分布式系统–》可用称为一个 “集群”

狭义的集群：redis提供的集群模式，这个集群下，主要是要解决存储空间不足的问题。（拓展存储空间）

哨兵模式提高了系统的可用性，但本质还是redis主从节点存储数据，要求一个主/从节点存储整个数据的全集。

扩展存储空间的关键点是 引入多台机器，每台机器存储一部分数据。

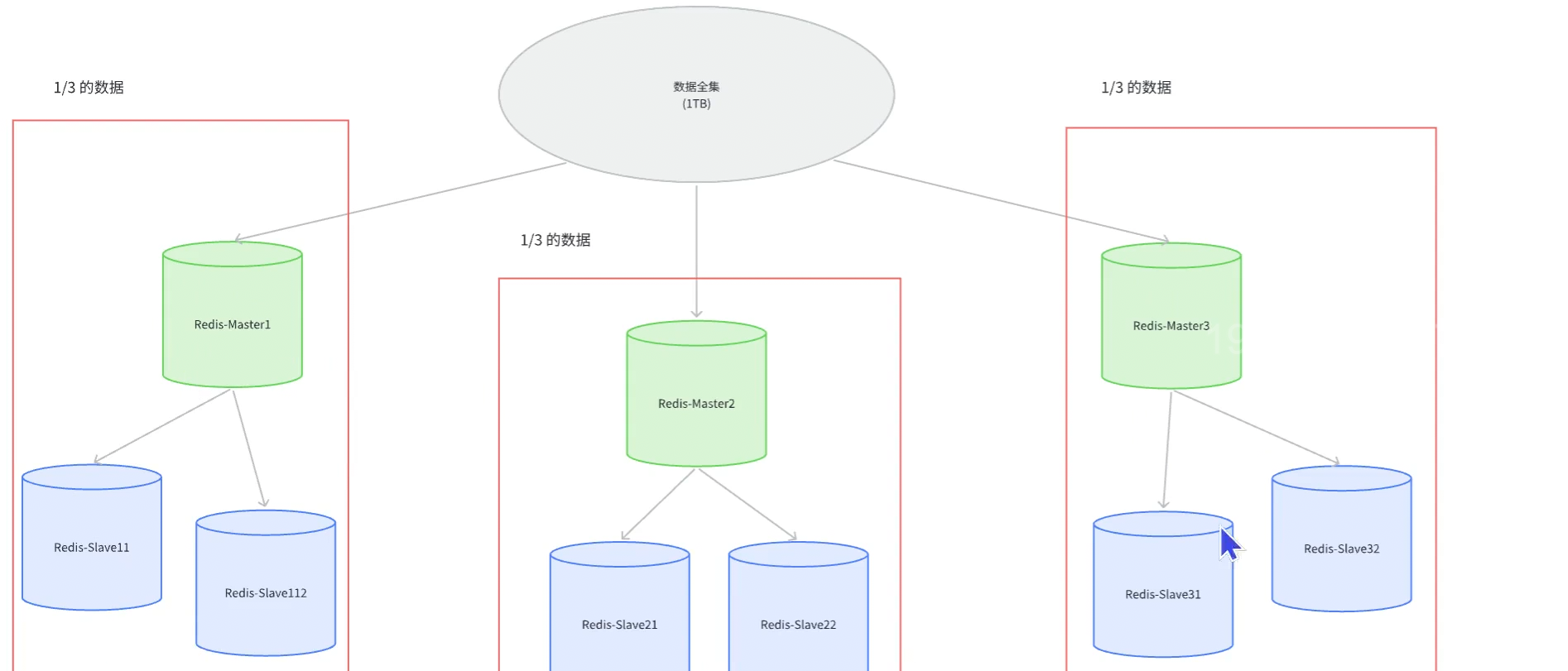

假设引入3台机器，就是每台机器存储1/3的数据。（存储数据的机器还要搭配若干个从节点）

在这里插入图片描述

三种主流的分片方式：

  • 哈希求余
  • 一致性哈希算法
  • 哈希槽分区算法

2.哈希求余

把集群的数据分为3部分，每部分就是一个“分片”

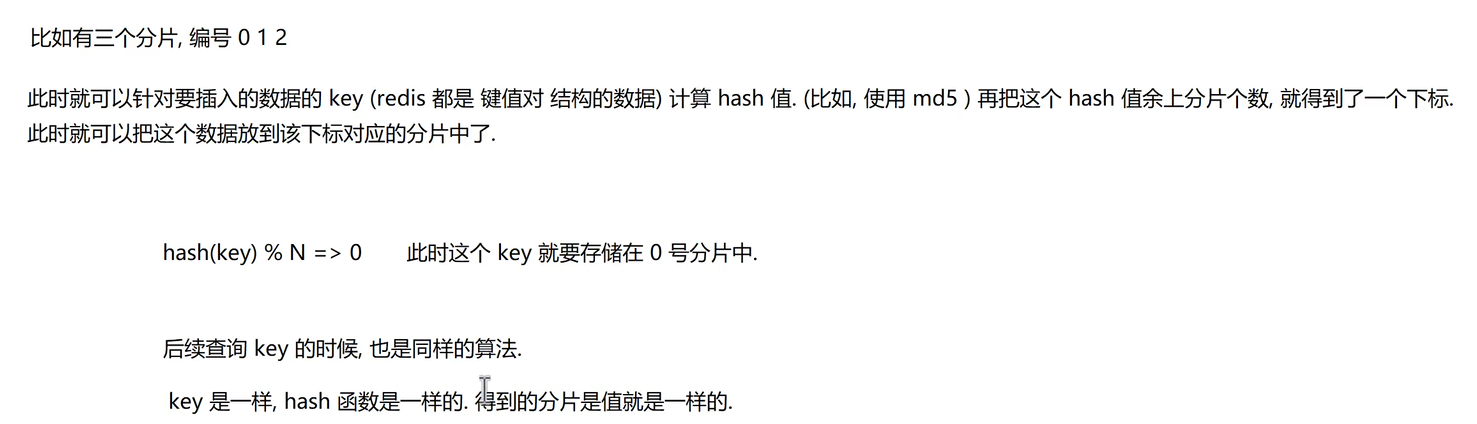

借鉴哈希表的思想，借助hash函数，把key映射到整数，再对数组进行求余，得到一个下标。

在这里插入图片描述
MD5是一个非常广泛使用的hash算法。
特点：
1）md5计算结果是定长的。
无论原字符串多长，算出结果都是固定长度

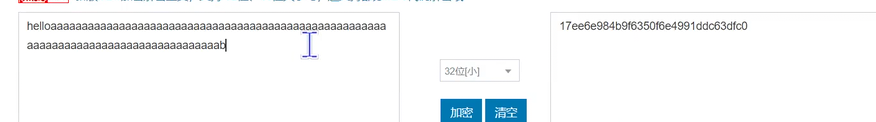

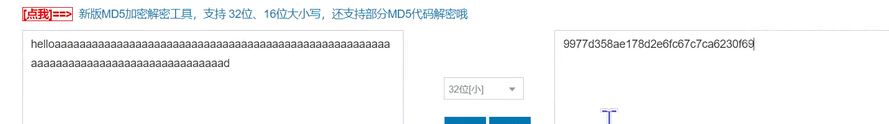

2）计算结果是分散的【哈希函数】
两个字符串，哪怕大部分相同，只有一个小地方不同，差异都很大
在这里插入图片描述
在这里插入图片描述
3）MD5的计算结果是不可逆的。
给出MD5的值，很难还原出原字符串。（一些MD5破解，是把一些常见的MD5值算好保存下来，后面就找映射，一一对应，能不能查到就随缘了）

缺陷

一旦集群需要扩容，就需要更高的成本了。

分片的主要目的是为了提高存储能力。分片越多—》存储数据越多–》成本越高。

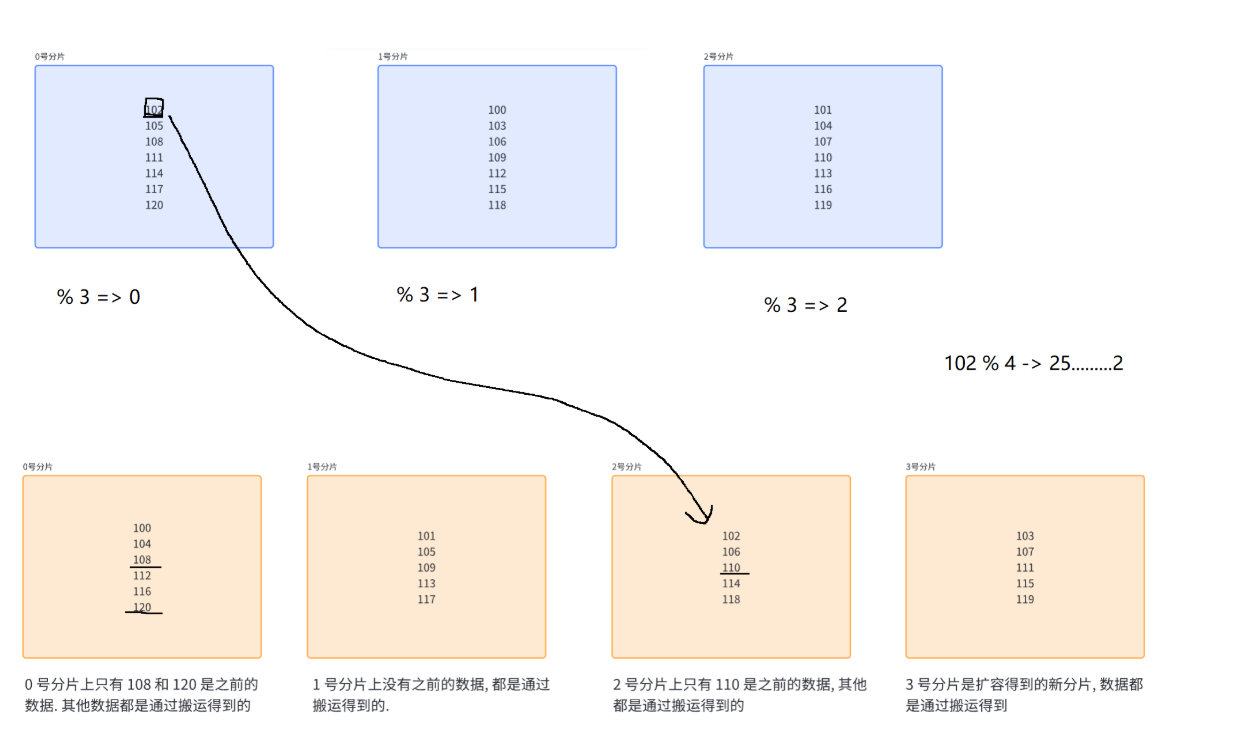

当“扩容”后–》分片变多–》上面哈希求余的“N”就发送变化–》映射关系变化–》重新对数据进行分配。

在这里插入图片描述
这些分片是一个主节点带着多个从节点，主节点变了，从节点也要进行搬运。—》开销极大，成本高—》往往不能在生产环境上操作，只能通过“替换”的方式进行扩容。

替换：原来的分片不变，加入新的机器，创建下面四个分片，把原来分片的数据导入新分片中，再用新分片代替旧分片。（不动在线分片，只换机器；离线建好新集群，一次性切换流量。）

依赖的机器更多了，成本高，操作复杂。

3.一致性哈希算法

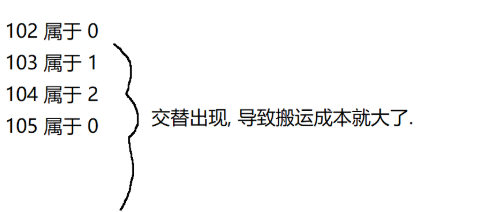

hash求余的操作中，当前key属于哪个分片，是交替的。

在这里插入图片描述

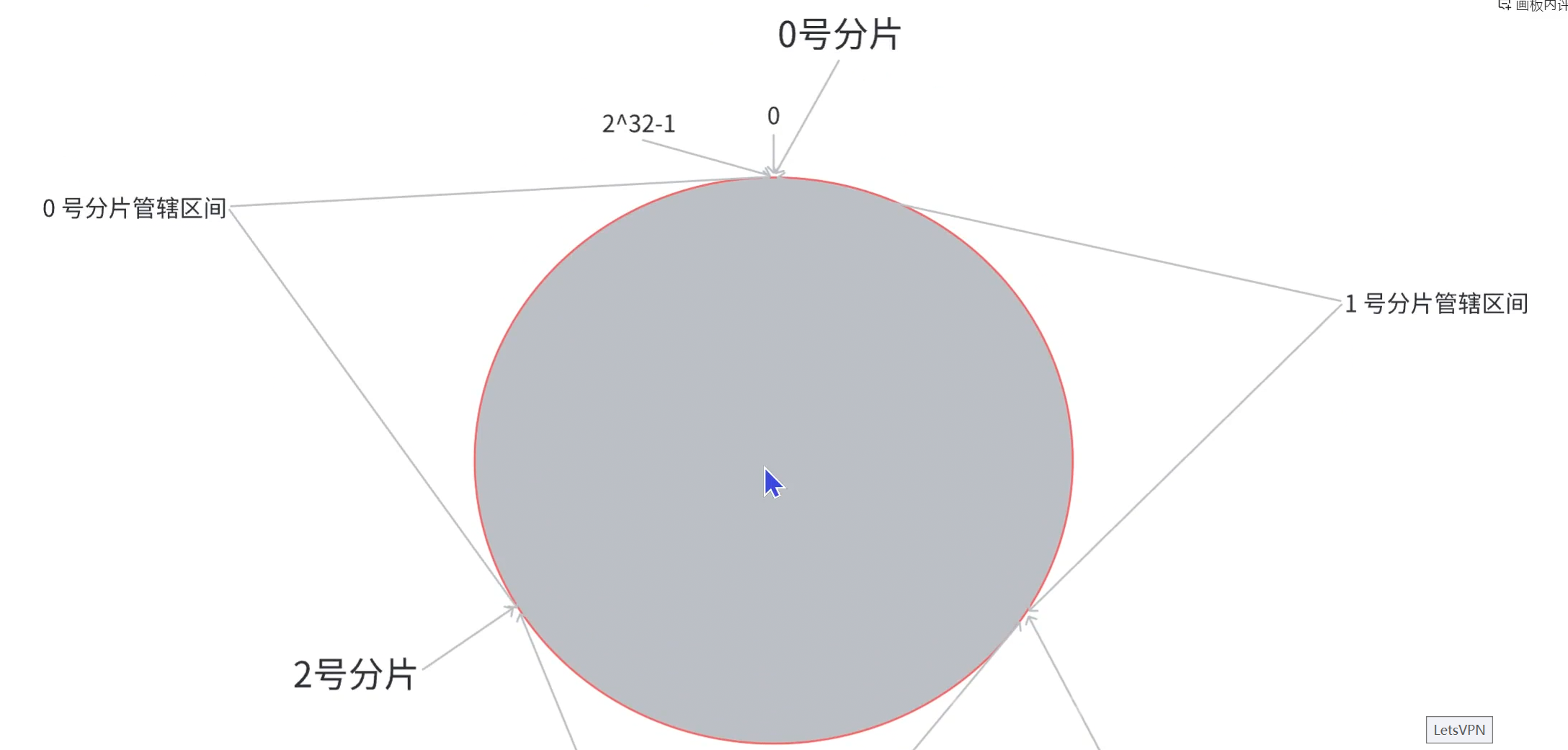

一致性哈希 的设定下，把交替出现，改成了连续出现。
在这里插入图片描述

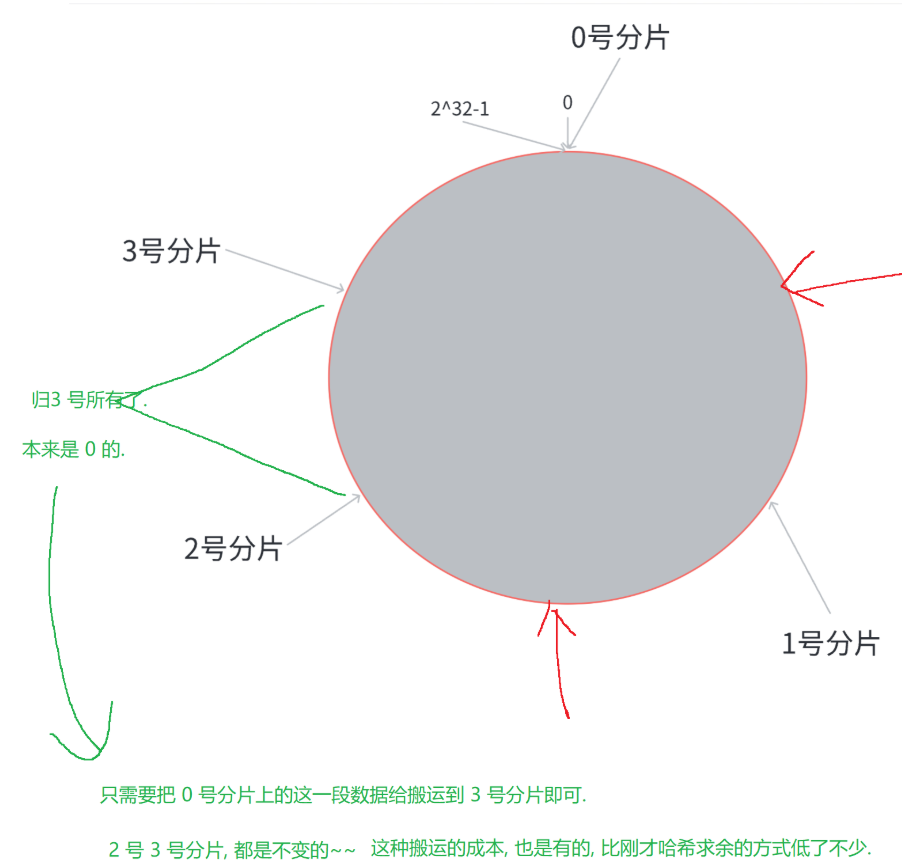

算出哈希值，顺时针最先找到几号分片，就属于几号分片。

在这里插入图片描述
虽然搬运的成本低了，但这几个分片上的数据量，可能不均匀（数据倾斜）

如果一次搞多个分片–》避免数据倾斜（搬运数据量比最初的hash求余要少）。但是需要很多的机器。成本大。

4.哈希槽分区算法

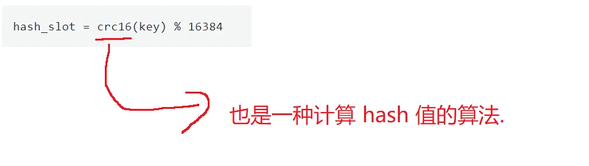

redis真正采用的分片算法。

在这里插入图片描述
16384 --》16*1024 =2^14 （16K）

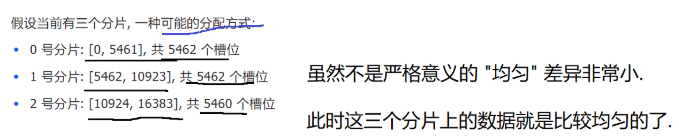

把上述算出的哈希槽，分配到不同分片上。

在这里插入图片描述

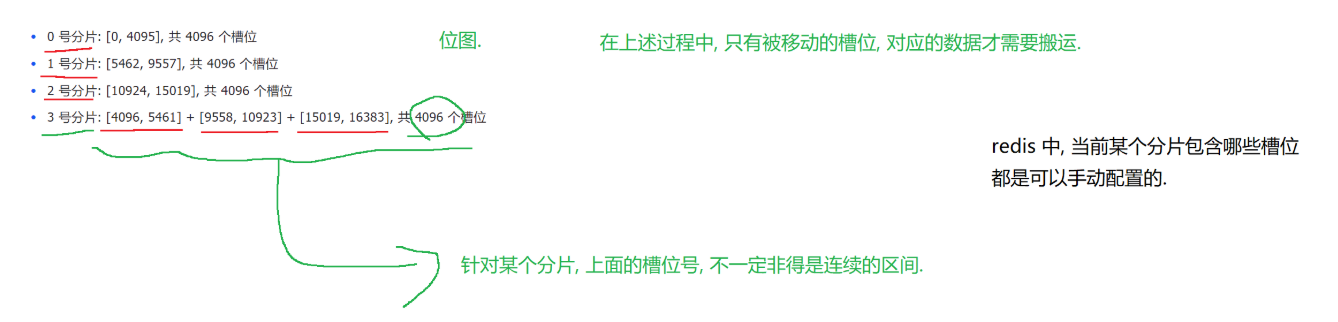

实际的分片非常灵活，分片持有的槽位号可以连续，也可以不连续。

哈希槽分区算法 本质 就是把 哈希一致性 和 哈希求余 两种方式结合一下。

此处，每个分片都会使用“位图”来表示槽位号。
16384个bit位用0/1来区分这个分片当前是否持有该槽位号。
16384/8 ==2048 =2K

在这里插入图片描述

4.2 redis集群最多有16384个分片吗？

理论上一个分片上一个槽位就是16384个分片。
但此时就很难保证数据在各个分片上的均衡性。

key先映射到槽位，再映射到分片，如果分片的槽位数比较多，且每个分片的槽位数相当，那么key的数量就是相当的。

如果每个分片的槽位数少，可能就会数据倾斜，槽位的个数就不能反应key的个数了。

实际上，redis作者建议集群的分片数不成功1000

4.3为什么是16384个槽位？

为了确保“够用” 和 “别花太多的网络带宽”

16384足够把几千个分片了，可以把数据散到几千个主机。

节点间ping（心跳）包，包内要带“槽位”，周期性通信，很频繁。

16384–》2KB，对网络带宽的要求比较能接受。换成8Kb的网络带宽的开销就太大了。

5.搭建集群环境

当前只是在一个云服务器上搞的分布式系统，使用docker模拟。工作中是多台主机。

在这里插入图片描述

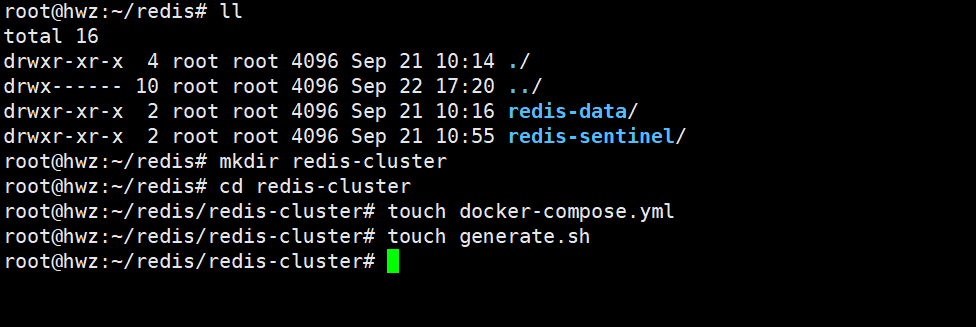

1）创建目录和配置
在这里插入图片描述
在这里插入图片描述

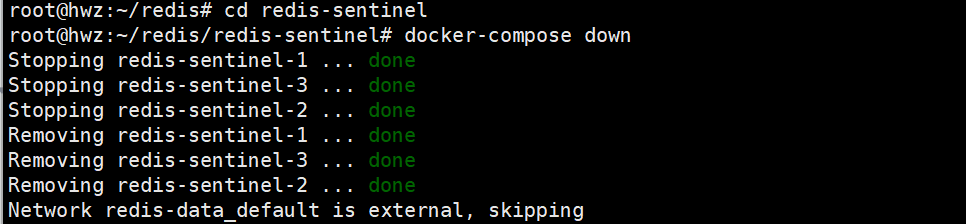

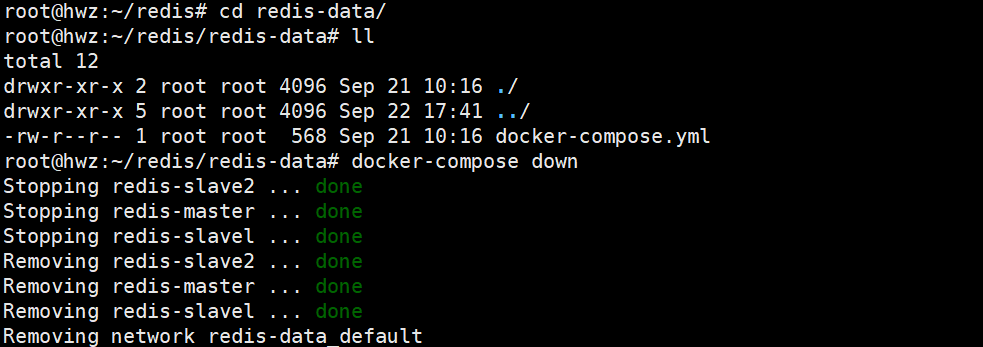

2）把前面的容器停掉
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在Linux上，以.sh为后缀的文件，称为 “shell脚本”

完成批量的操作时，把批量的命令写入shell脚本，–》批量化执行。

需要创建11个redis节点，这些redis的配置文件内容大同小异，此时就可以使用脚本来批量生成。

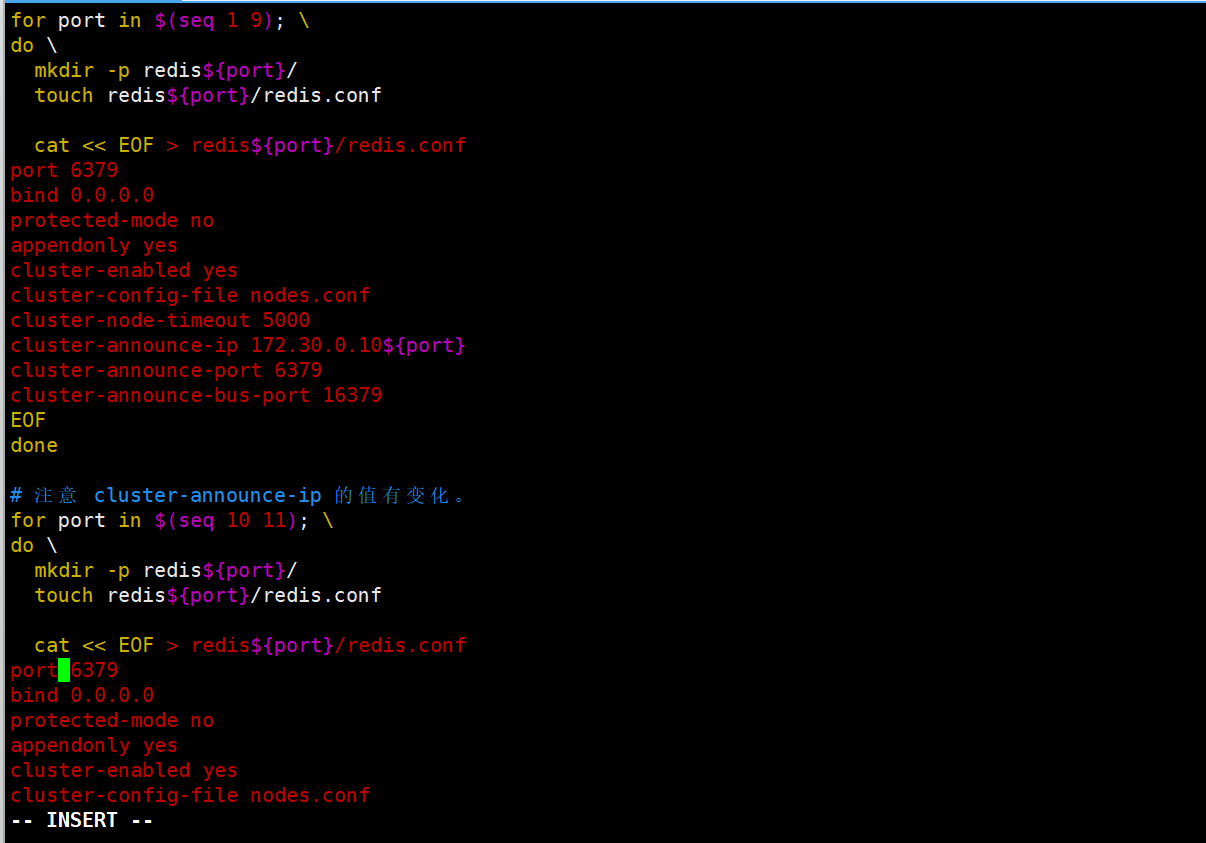

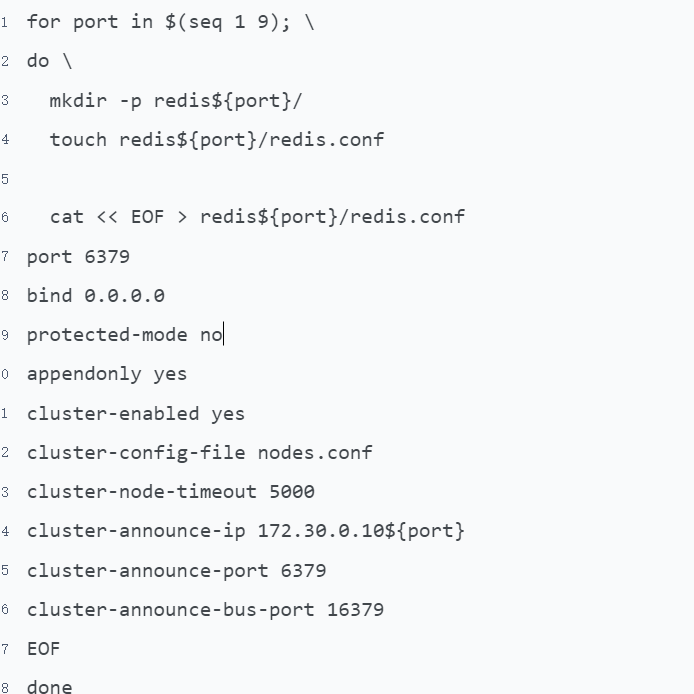

3）写入generate.sh

for port in $(seq 1 9); \
do \
mkdir -p redis${port}/
touch redis${port}/redis.conf
cat << EOF > redis${port}/redis.conf
  port 6379
  bind 0.0.0.0
  protected-mode no
  appendonly yes
  cluster-enabled yes
  cluster-config-file nodes.conf
  cluster-node-timeout 5000
  cluster-announce-ip 172.30.0.10${port}
  cluster-announce-port 6379
  cluster-announce-bus-port 16379
  EOF
  done
  # 注意 cluster-announce-ip 的值有变化。
  for port in $(seq 10 11); \
  do \
  mkdir -p redis${port}/
  touch redis${port}/redis.conf
  cat << EOF > redis${port}/redis.conf
    port 6379
    bind 0.0.0.0
    protected-mode no
    appendonly yes
    cluster-enabled yes
    cluster-config-file nodes.conf
    cluster-node-timeout 5000
    cluster-announce-ip 172.30.0.1${port}
    cluster-announce-port 6379
    cluster-announce-bus-port 16379
    EOF
    done

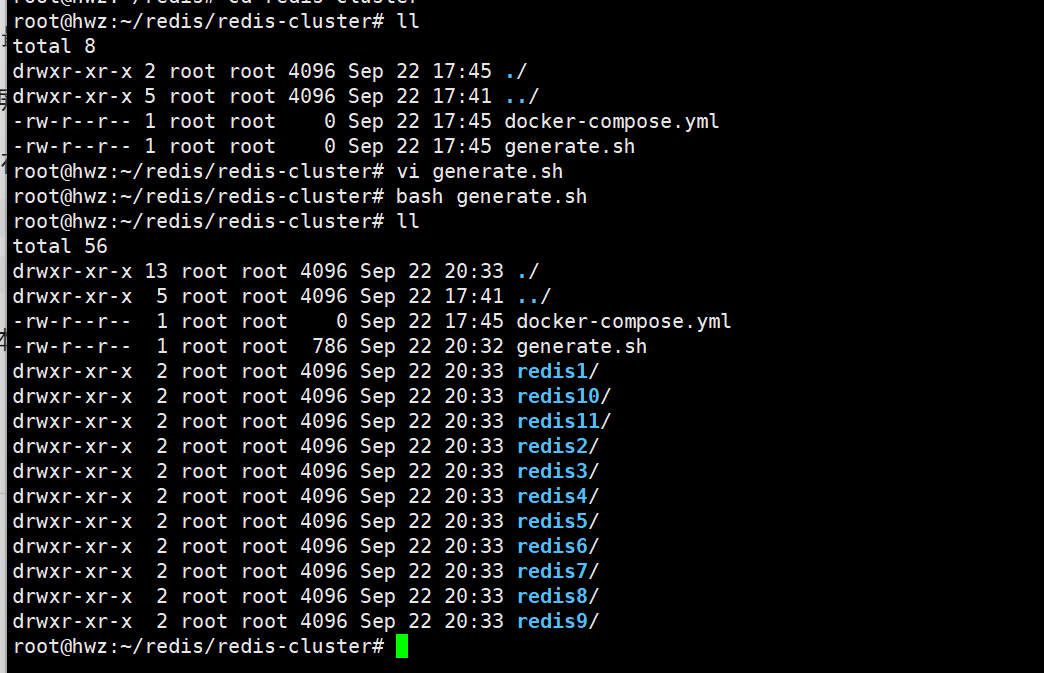

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

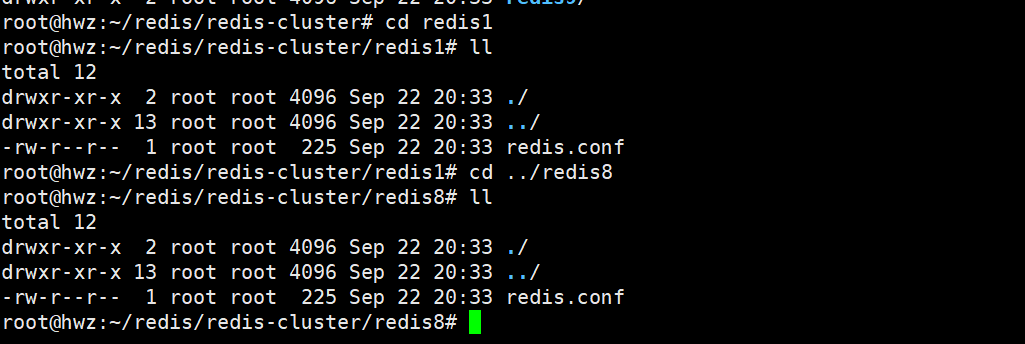

每个redis下都有配置文件

shell脚本命令解释

在这里插入图片描述
seq 1 9 ：Linux的命令，生成1-9
在这里插入图片描述
\ 是续行符，把下一行的内容和当前行合并成一行。shell默认情况下要求把所以代码写到一行中。

在这里插入图片描述
前面设置完1-9的redis实例的目录，下面设置10 11.每个实例文件中都有自己的配置文件，ip地址各不相同。

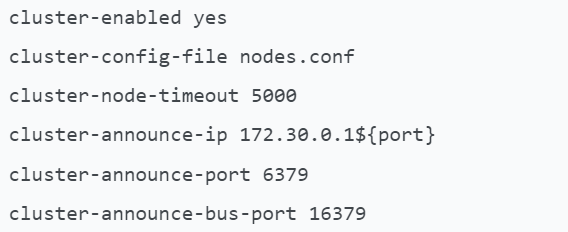

在这里插入图片描述
cluster-enabled yes ：开启集群

cluster-config-file nodes.conf ： 无需手写，redis自动生成配置文件

cluster-node-timeout 5000 ： 多节点间交互，保持连通

cluster-announce-ip 172.30.0.1${port} ： redis节点自己主机的IP，当前是docker模拟的主机，此处就是docker容器的IP

cluster-announce-port 6379 ：业务端口，用来进行业务数据通信的（响应redis客户端请求）

cluster-announce-bus-port 16379 ：管理端口，为了完成管理任务来进行通信（如果某个分片主节点挂了，就让从节点成为主节点，通过此端口完成）

6.创建容器

在docker-compose.yml中输入

version: '3.7'
networks:
mynet:
ipam:
config:
- subnet: 172.30.0.0/24
services:
redis1:
image: 'redis:5.0.9'
container_name: redis1
restart: always
volumes:
- ./redis1:/etc/redis/
ports:
- 6371:6379
- 16371:16379
command: redis-server /etc/redis/redis.conf
networks:
mynet:
ipv4_address: 172.30.0.101
redis2:
image: 'redis:5.0.9'
container_name: redis2
restart: always
volumes:
- ./redis2:/etc/redis/
ports:
- 6372:6379
- 16372:16379
command: redis-server /etc/redis/redis.conf
networks:
mynet:
ipv4_address: 172.30.0.102
redis3:
image: 'redis:5.0.9'
container_name: redis3
restart: always
volumes:
- ./redis3:/etc/redis/
ports:
- 6373:6379
- 16373:16379
command: redis-server /etc/redis/redis.conf
networks:
mynet:
ipv4_address: 172.30.0.103
redis4:
image: 'redis:5.0.9'
container_name: redis4
restart: always
volumes:
- ./redis4:/etc/redis/
ports:
- 6374:6379
- 16374:16379
command: redis-server /etc/redis/redis.conf
networks:
mynet:
ipv4_address: 172.30.0.104
redis5:
image: 'redis:5.0.9'
container_name: redis5
restart: always
volumes:
- ./redis5:/etc/redis/
ports:
- 6375:6379
- 16375:16379
command: redis-server /etc/redis/redis.conf
networks:
mynet:
ipv4_address: 172.30.0.105
redis6:
image: 'redis:5.0.9'
container_name: redis6
restart: always
volumes:
- ./redis6:/etc/redis/
ports:
- 6376:6379
- 16376:16379
command: redis-server /etc/redis/redis.conf
networks:
mynet:
ipv4_address: 172.30.0.106
redis7:
image: 'redis:5.0.9'
container_name: redis7
restart: always
volumes:
- ./redis7:/etc/redis/
ports:
- 6377:6379
- 16377:16379
command: redis-server /etc/redis/redis.conf
networks:
mynet:
ipv4_address: 172.30.0.107
redis8:
image: 'redis:5.0.9'
container_name: redis8
restart: always
volumes:
- ./redis8:/etc/redis/
ports:
- 6378:6379
- 16378:16379
command: redis-server /etc/redis/redis.conf
networks:
mynet:
ipv4_address: 172.30.0.108
redis9:
image: 'redis:5.0.9'
container_name: redis9
restart: always
volumes:
- ./redis9:/etc/redis/
ports:
- 6379:6379
- 16379:16379
command: redis-server /etc/redis/redis.conf
networks:
mynet:
ipv4_address: 172.30.0.109
redis10:
image: 'redis:5.0.9'
container_name: redis10
restart: always
volumes:
- ./redis10:/etc/redis/
ports:
- 6380:6379
- 16380:16379
command: redis-server /etc/redis/redis.conf
networks:
mynet:
ipv4_address: 172.30.0.110
redis11:
image: 'redis:5.0.9'
container_name: redis11
restart: always
volumes:
- ./redis11:/etc/redis/
ports:
- 6381:6379
- 16381:16379
command: redis-server /etc/redis/redis.conf
networks:
mynet:
ipv4_address: 172.30.0.111

配置时要保证前后的一致性：redis.conf里的内容要和 yml中的内容对应。

启动服务器

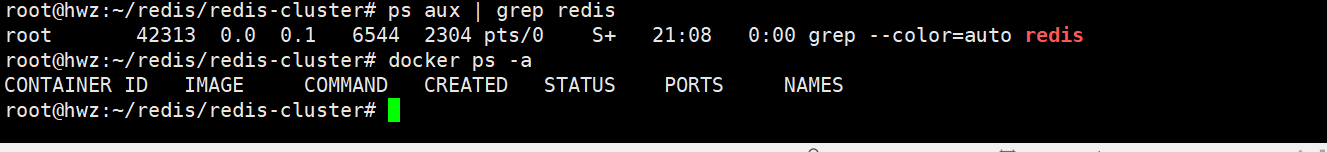

启动服务器之前要把已经运行的redis都干掉。否则可能因为窗口冲突的原因导致启动失败。

在这里插入图片描述

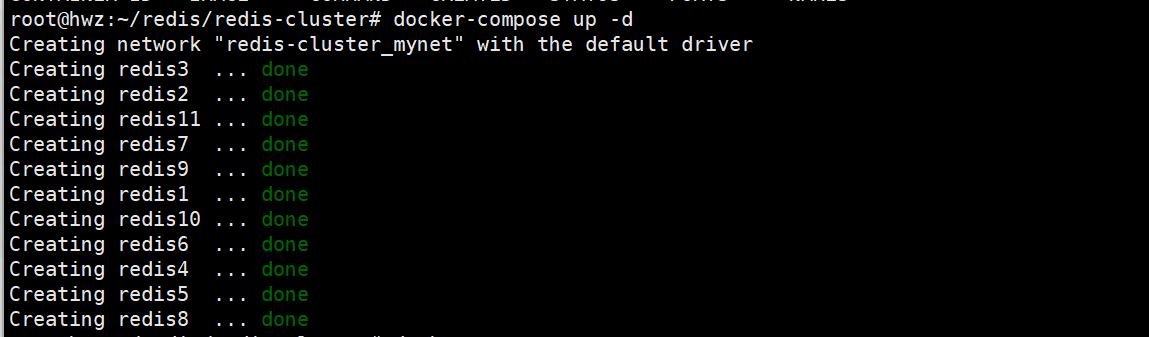

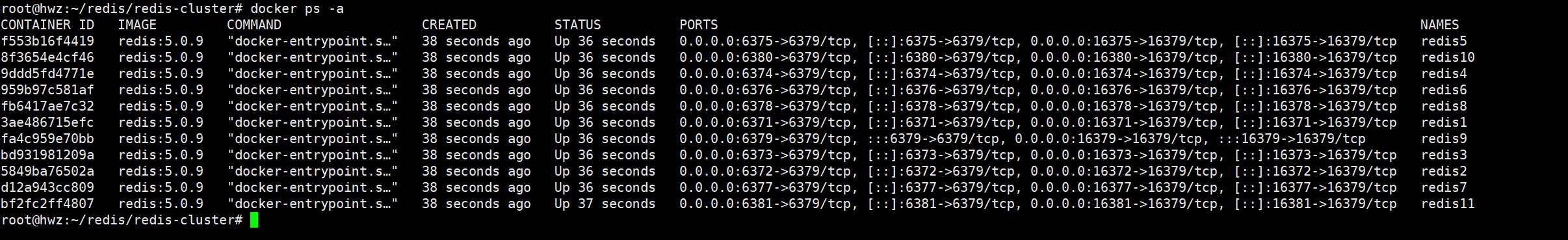

docker-compose up -d

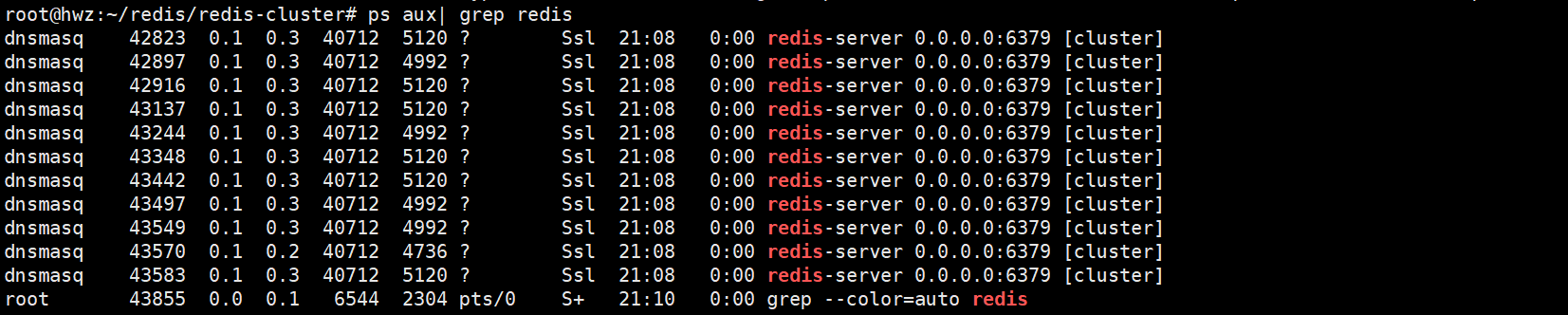

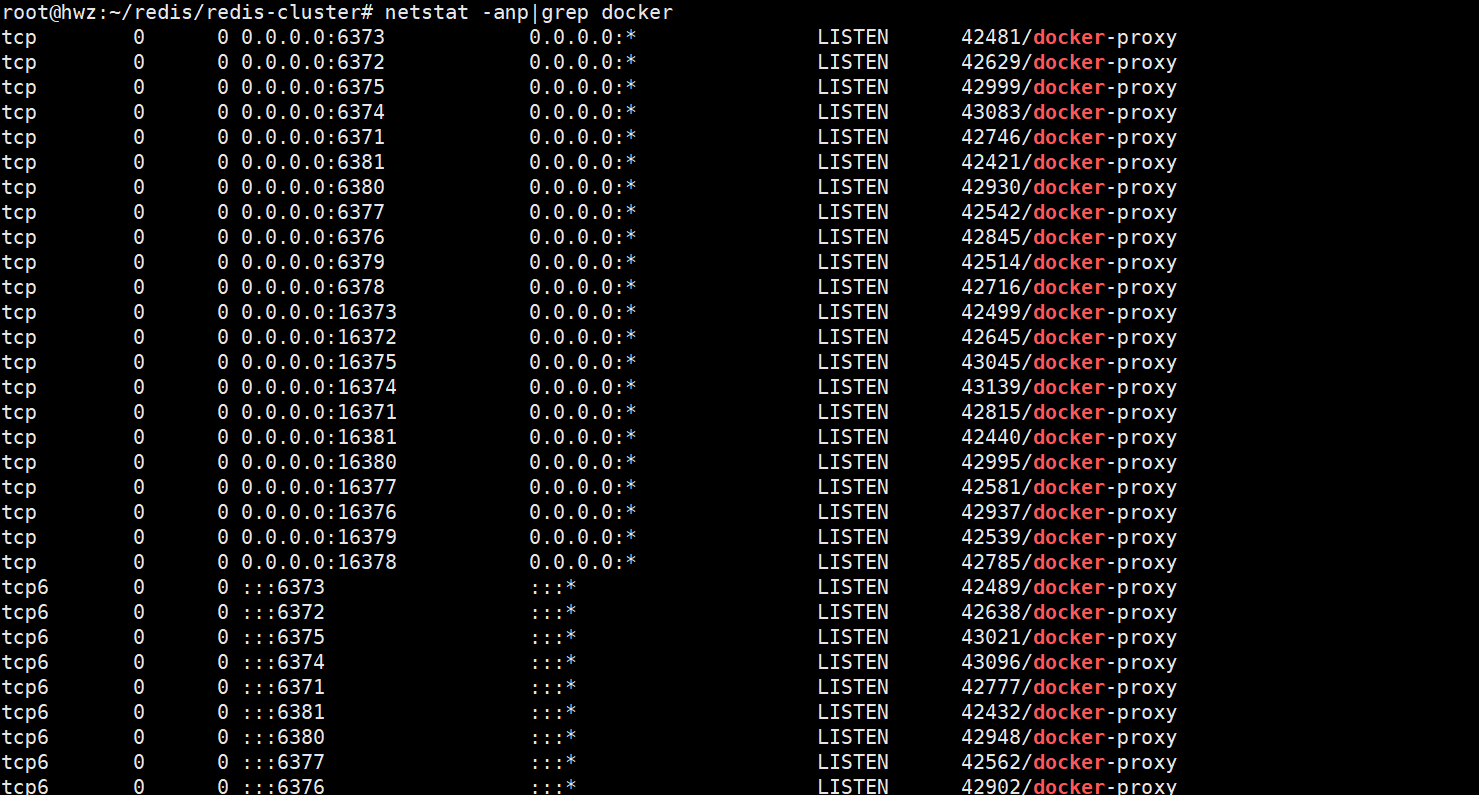

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

7.搭建集群环境，配置集群关系

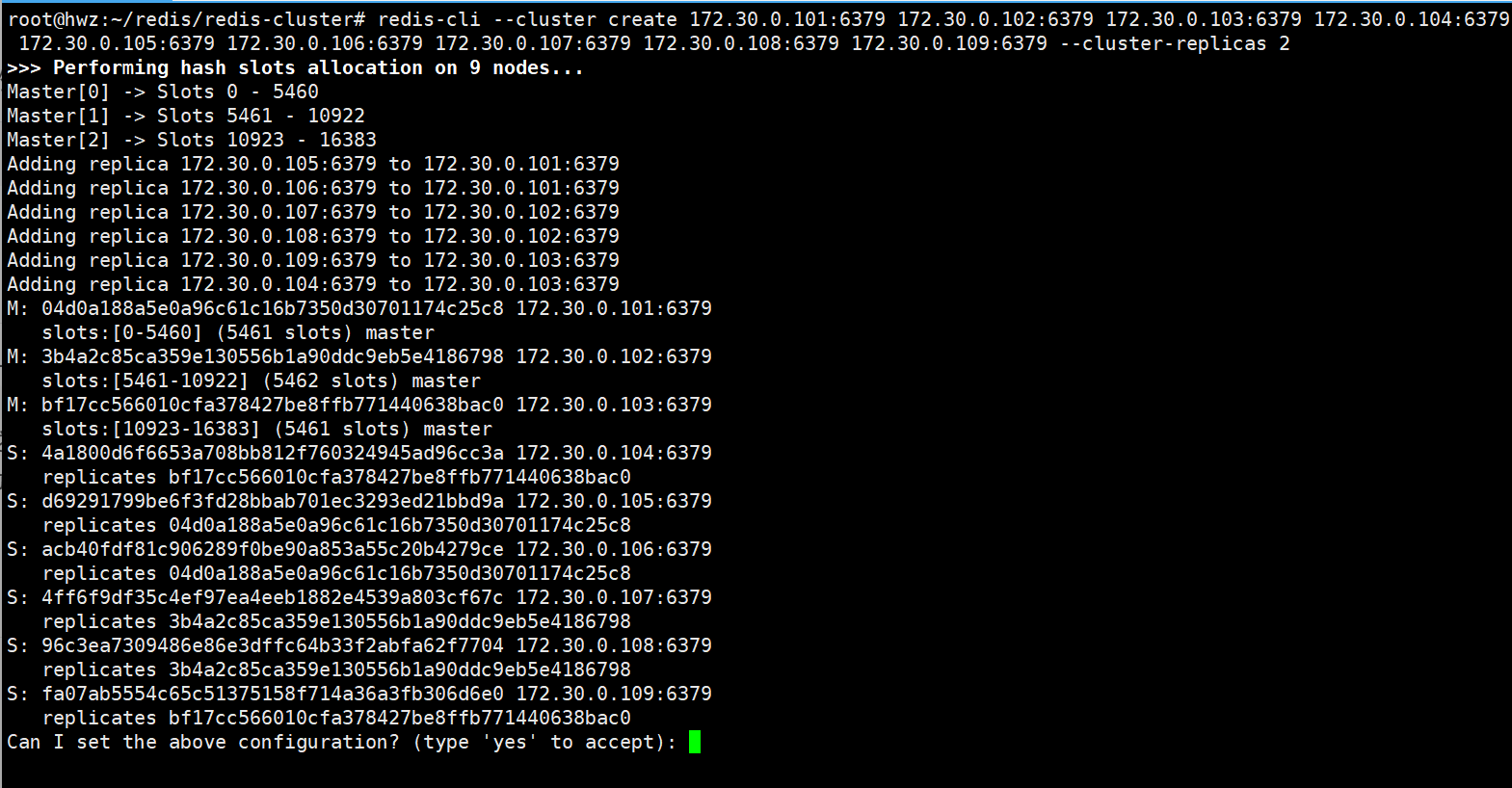

redis-cli --cluster create 172.30.0.101:6379 172.30.0.102:6379 172.30.0.103:6379 172.30.0.104:6379 172.30.0.105:6379 172.30.0.106:6379 172.30.0.107:6379 172.30.0.108:6379 172.30.0.109:6379 --cluster-replicas 2

在这里插入图片描述
在这里插入图片描述

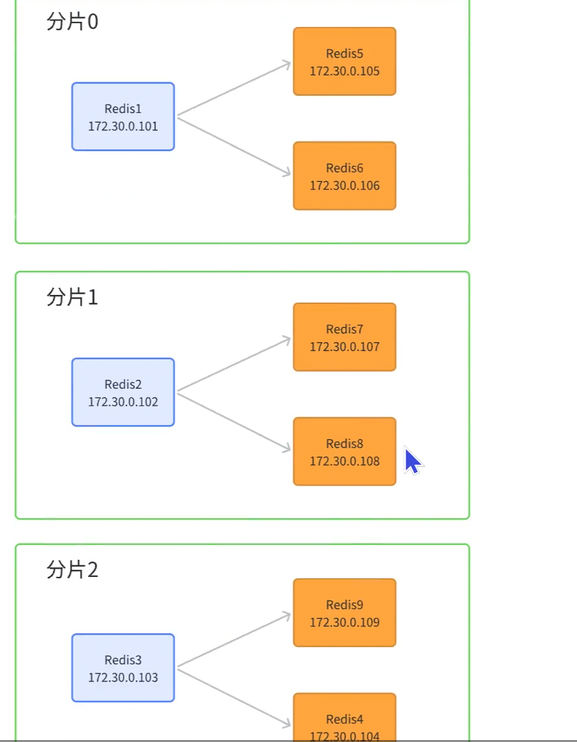

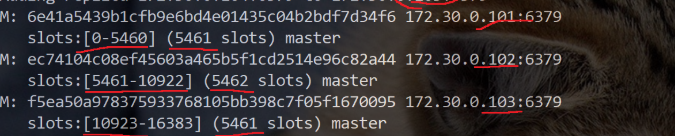

3个分片，并给出了分片的槽位范围。

在这里插入图片描述

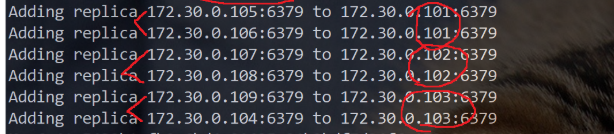

规定了谁是谁的从节点
在这里插入图片描述
主节点对应的槽位号范围也给定了
在这里插入图片描述

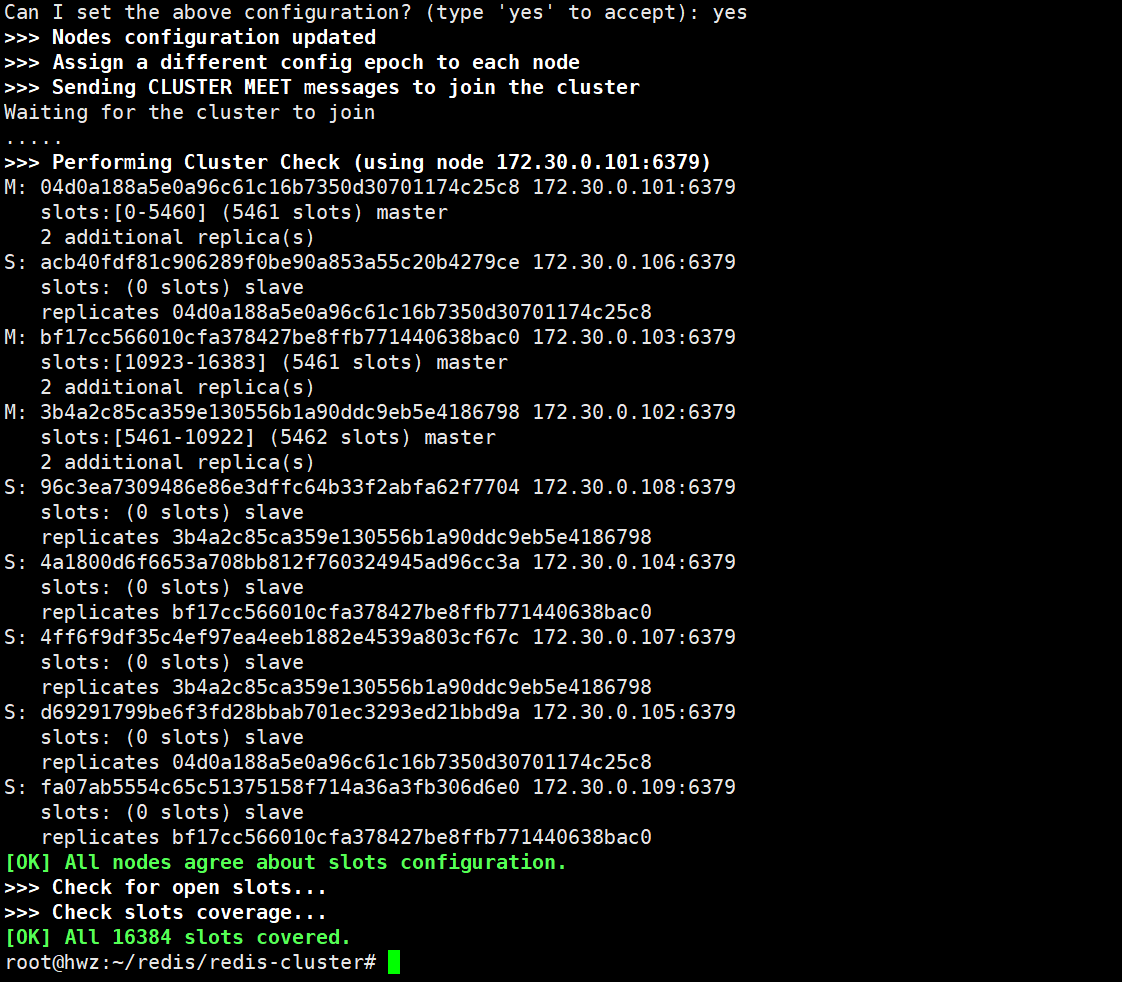

输入yes 后才真正构建集群
在这里插入图片描述

8.使用集群

在这里插入图片描述

可以通过容器的ip去连接，也可以通过映射的IP去连接

101-109这九个节点是一个整体。连接任意一个都行。根据你存储的数据映射到不同的槽位–》不同的分区（也就是不同的节点）

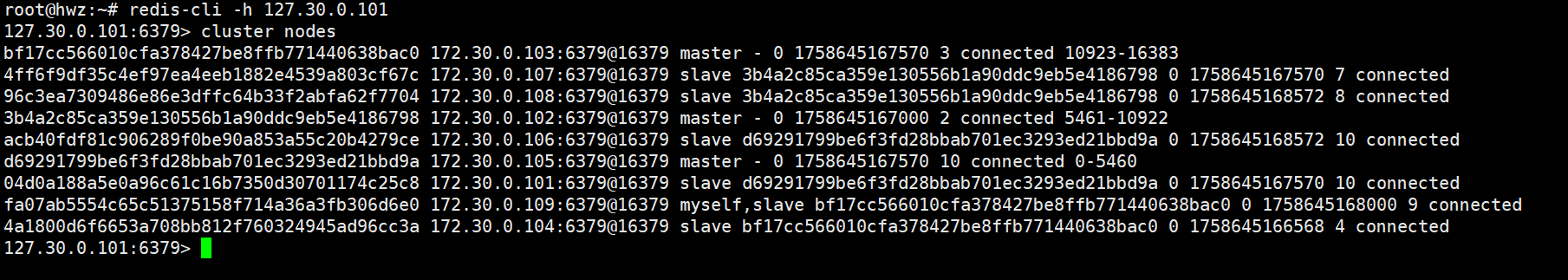

查看集群信息

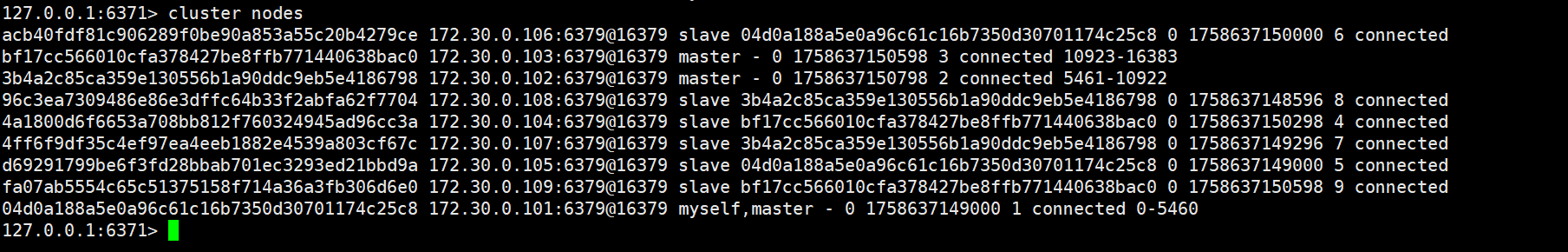

cluster nodes

在这里插入图片描述

使用集群来存储数据

在这里插入图片描述
报错了。

当我们设置k后，当前数据就分片了，这个k通过hash计算后，得到的槽位号是7629，属于102的分片。

可以在启动redis-cli的时候，加上-c选项。

此时客户端发现k的操作不在当前分片上时，就会自动重定向到对应的分片主机上。

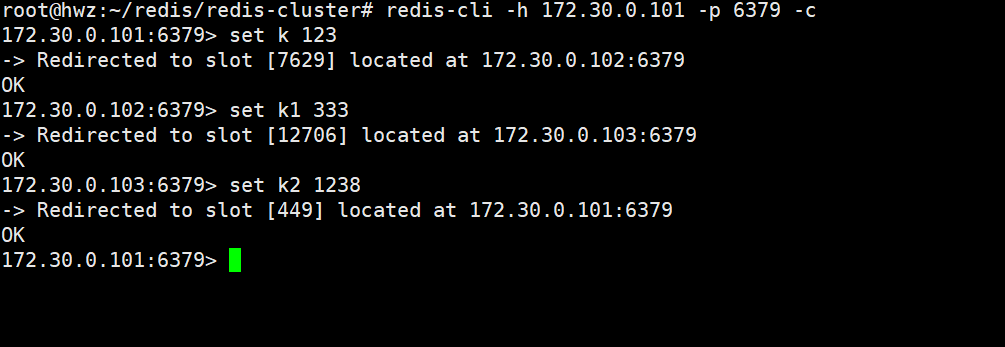

redis-cli -h 172.30.0.101 -p 6379 -c

在这里插入图片描述
现在客户端就把请求转发给了102的节点
在这里插入图片描述

加上-c选项后，redis客户端会根据当前k实际算出的槽位号，自动找到对应的分片主机。

9.故障处理

redis的基本指令

在这里插入图片描述

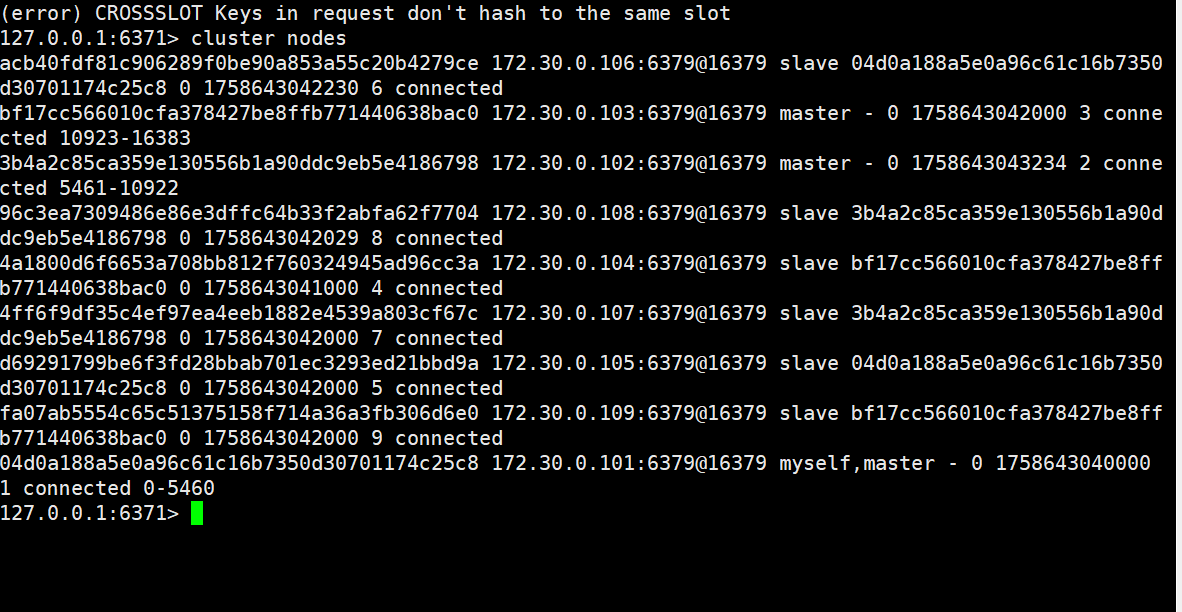

当存储在不同分区中，就无法一个命令同时操作了。

如果集群中，有节点挂了？
从节点挂了–》没事
主节点挂了–》无法进行写操作了。

在这里插入图片描述
可以看到101 102 103是主节点。

在这里插入图片描述
当在从节点进行写操作时，会先切换到主节点再写入。

主节点挂了

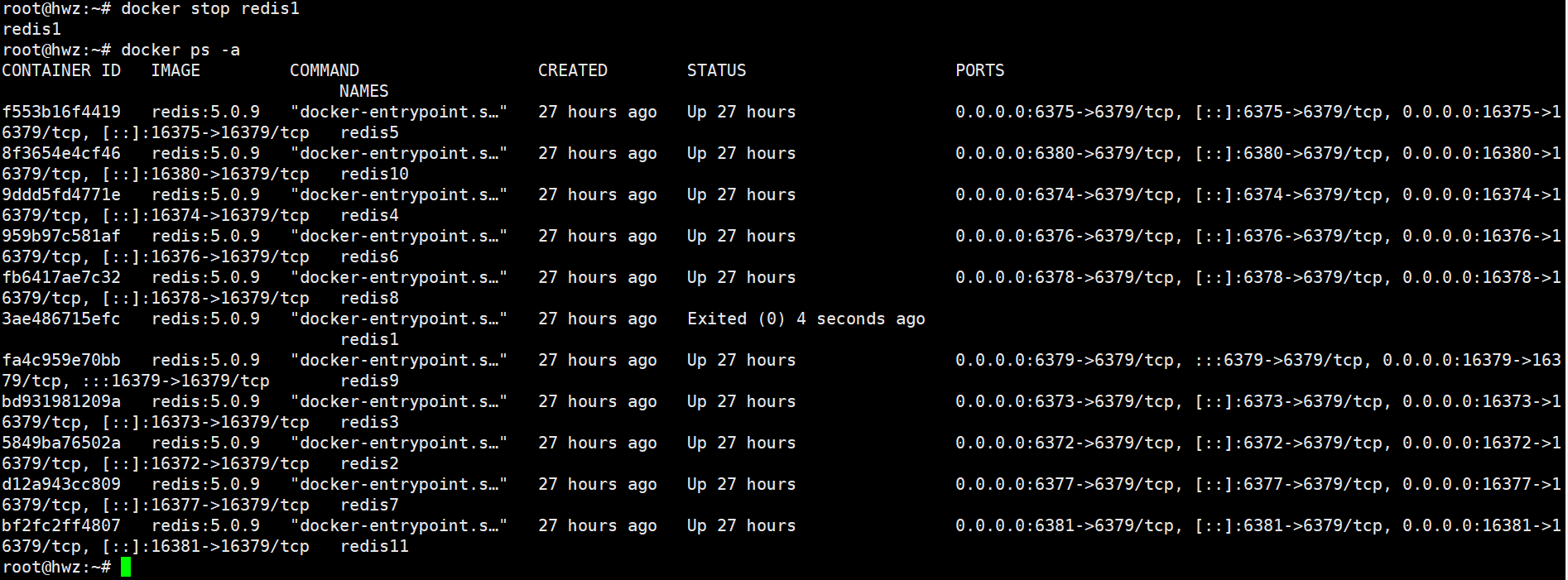

停掉redis1（主节点）

在这里插入图片描述

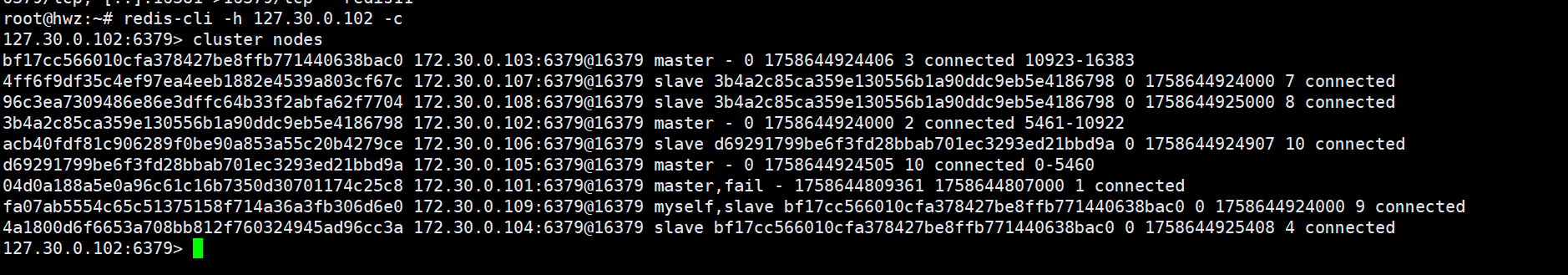

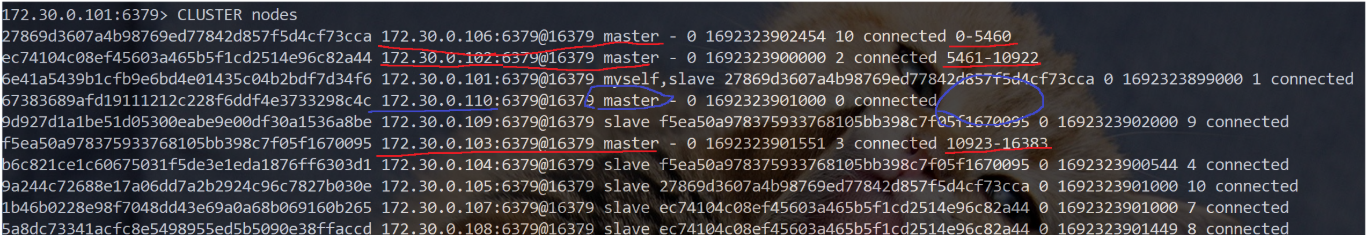

查看
在这里插入图片描述
可以看到101挂了，105晋升成了新的主节点，106成为了105的从节点。

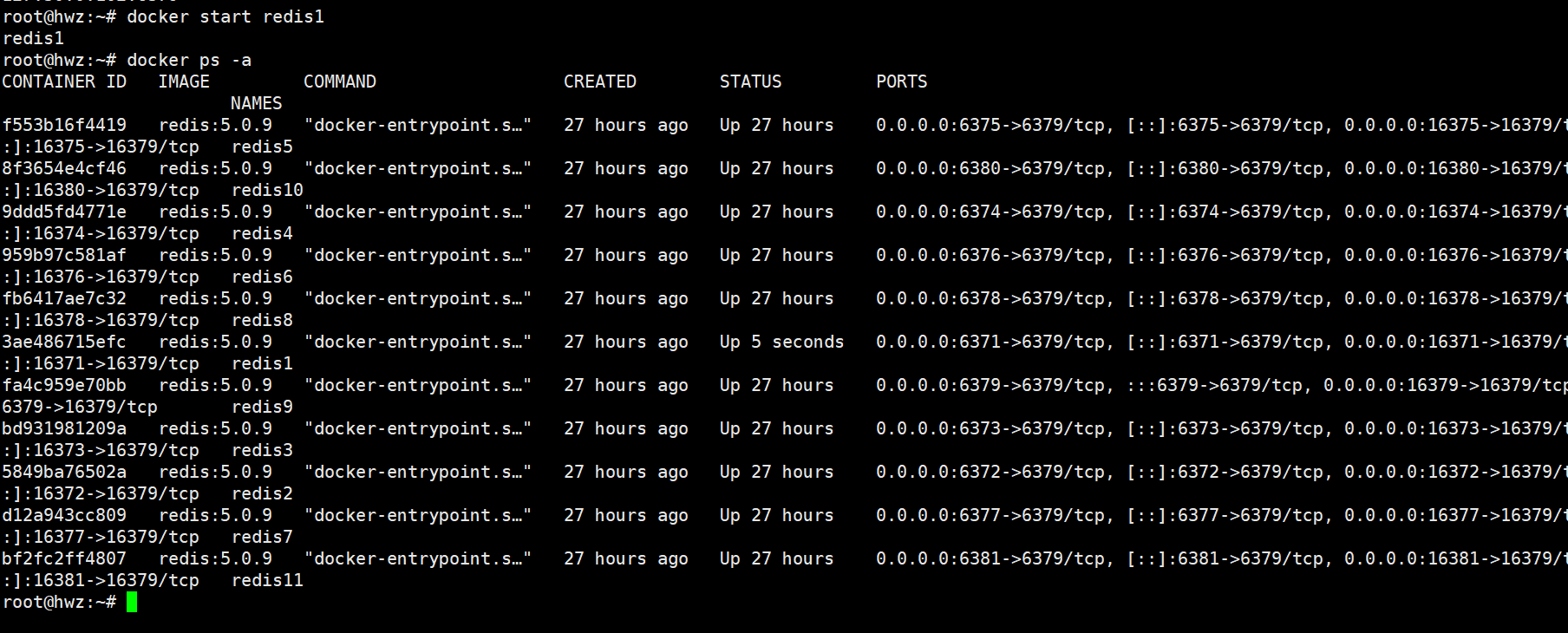

再次重启redis1
在这里插入图片描述
再次查看主从结构
在这里插入图片描述

101也成为了105的从节点。

集群机制，也能故障转移。不过和前面的哨兵的机制有所不同。

集群故障转移流程

故障判定
集群中的所有节点，都会周期性的使用心跳包进行通信。

  1. 节点 A 给节点 B 发送 ping 包，B 就会给 A 返回一个 pong 包。ping 和 pong 除了 message type 属性之外，其他部分都是一样的。这里包含了集群的配置信息（该节点的 id，该节点从属于哪个分片，是主节点还是从节点，从属于谁，持有哪些 slots 的位图…）。
  2. 每个节点，每秒钟，都会给一些随机的节点发起 ping 包，而不是全发一遍。这样设定是为了避免在节点很多的时候，心跳包也非常多（比如有 9 个节点，如果全发，就是 9 * 8 有 72 组心跳了，而且这是按照 N^2 这样的级别增长的）。
  3. 当节点 A 给节点 B 发起 ping 包，B 不能如期回应的时候，此时 A 就会尝试重置和 B 的 tcp 连接，看能否连接成功。如果仍然连接失败，A 就会把 B 设为 PFAIL 状态（相当于主观下线）。
  4. A 判定 B 为 PFAIL 之后，会通过 redis 内置的 Gossip 协议，和其他节点进行沟通，向其他节点确认 B 的状态。（每个节点都会维护一个自己的 “下线列表”，由于视角不同，每个节点的下线列表也不一定相同）。
  5. 此时 A 发现其他很多节点，也认为 B 为 PFAIL，并且数目超过总集群个数的一半，那么 A 就会把 B 标记成 FAIL（相当于客观下线），并且把这个消息同步给其他节点（其他节点收到之后，也会把 B 标记成 FAIL）。

至此，B 就彻底被判定为故障节点了。

先通过心跳包，没有pong的话再tcp，如果都没有回复就判定主观下线。
–》和其他节点沟通，如果半数的节点都认为判定节点主观下线
–》判定为客观下线（真下线了）—》消息传递给其他节点

故障迁移
如果挂掉的节点是从节点，那么不用故障迁移（从节点只读，可以用其他从节点代替）

如果挂掉的是主节点，就要故障迁移。
流程：

  1. 从节点判定自己是否具有参选资格。如果从节点和主节点已经太久没通信（此时认为从节点的数据和主节点差异太大了），时间超过阈值，就失去竞选资格。
  2. 具有资格的节点，比如 C 和 D，就会先休眠一定时间。休眠时间 = 500ms 基础时间 + [0, 500ms] 随机时间 + 排名 * 1000ms。offset 的值越大，则排名越靠前（越小）。
  3. 比如 C 的休眠时间到了，C 就会给其他所有集群中的节点，进行拉票操作。但是只有主节点才有投票资格
  4. 主节点就会把自己的票投给 C（每个主节点只有 1 票）。当 C 收到的票数超过主节点数目的一半，C 就会晋升成主节点。（C 自己负责执行 slaveof no one，并且让 D 执行 slaveof C）。
  5. 同时，C 还会把自己成为主节点的消息，同步给其他集群的节点。大家也都会更新自己保存的集群结构信息。

少了哨兵故障转移时，先选leader的流程，而是直接投票选出新的主节点。

集群宕机

以下三种情况会出现集群宕机：

  • 某个分片，所有的主节点和从节点都挂了。
  • 某个分片，主节点挂了，但是没有从节点。
  • 超过半数的 master 节点都挂了。

10.集群扩容

引入集群的目的就是为了扩容。

现在有101-109 九个主机。现在把110和111也加入集群中。110为master 111为slave。

110入集群

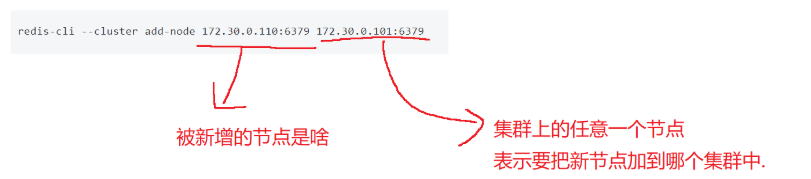

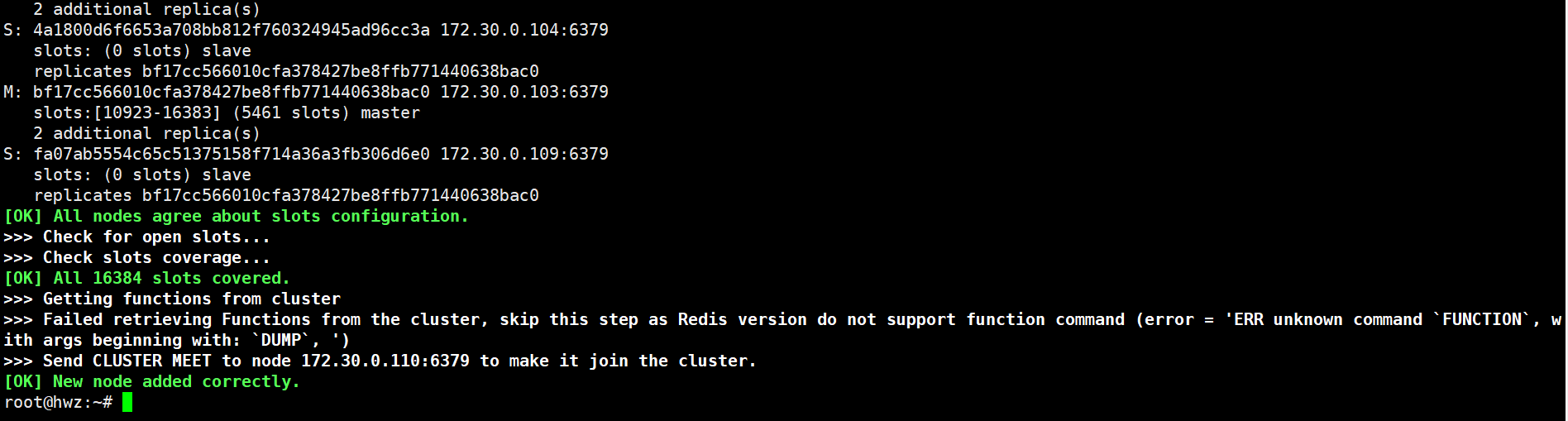

redis-cli --cluster add-node 172.30.0.110:6379 172.30.0.101:6379

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

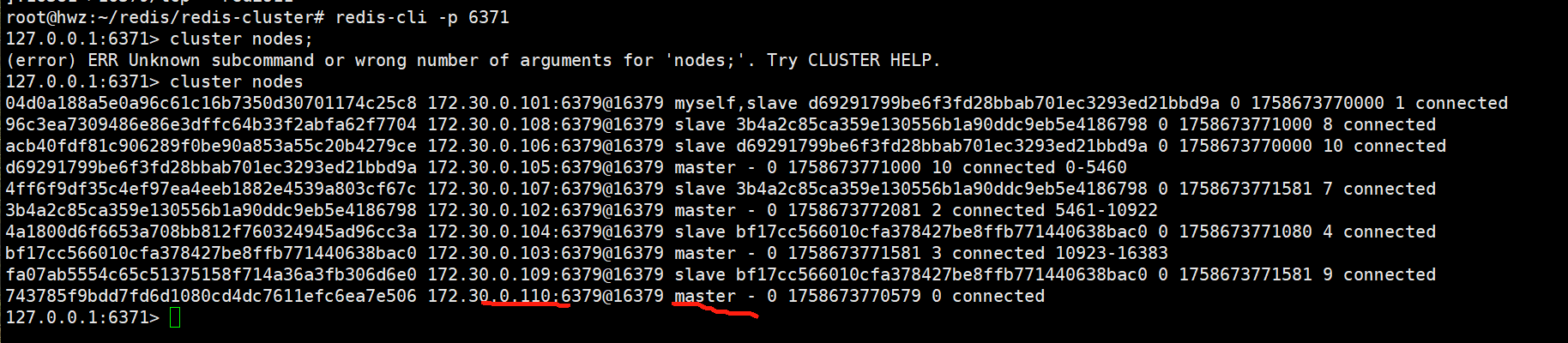

可以看到，110已经以主节点的形式加入集群中了

分配槽位号

在这里插入图片描述
110节点后面并没有槽位号的范围，要给它分配槽位号

redis-cli --cluster reshard 172.30.0.101:6379

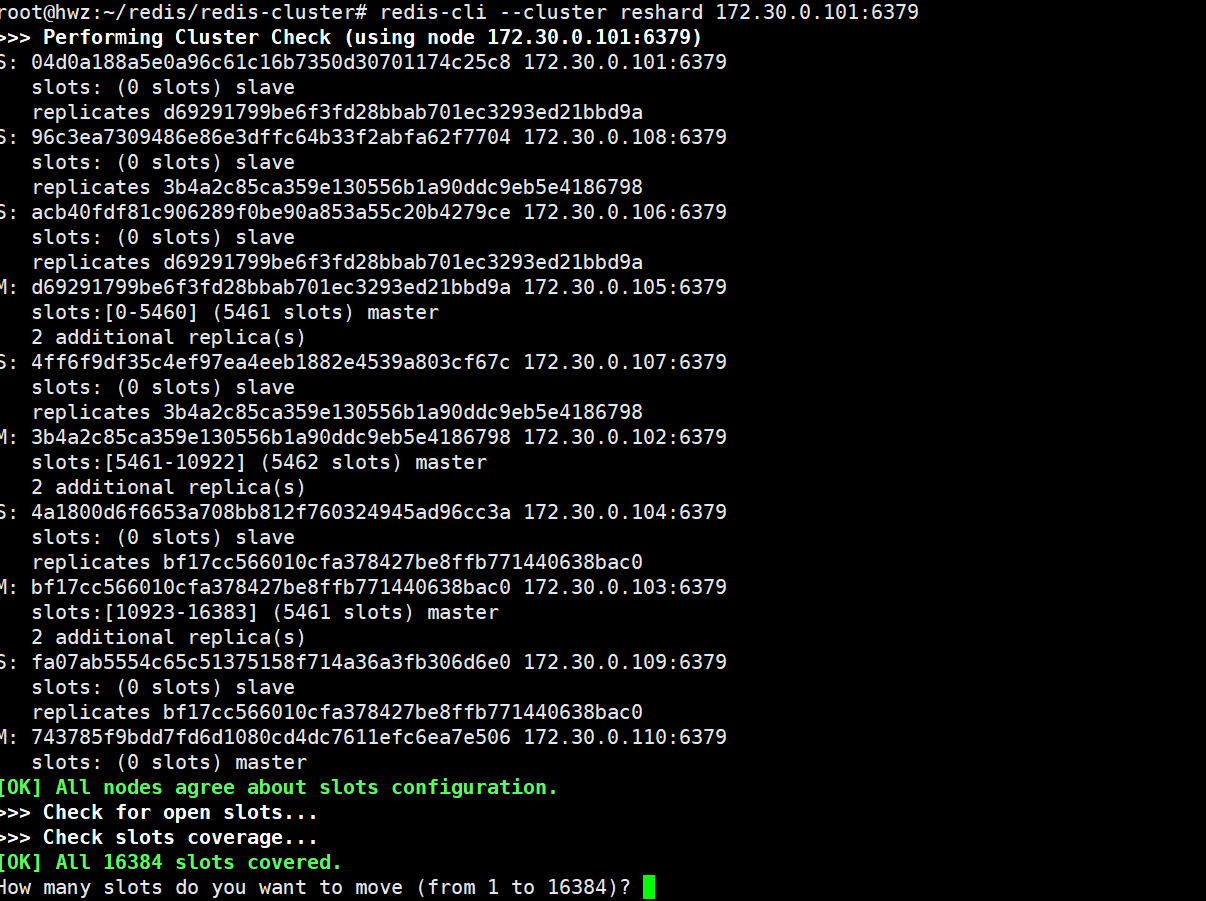

在这里插入图片描述
现在问你想移动多少slot（槽位）。现在加上110节点一共4个master。16384/4=4096，所以移动4096个slot就行。===》变成4给分片

在这里插入图片描述

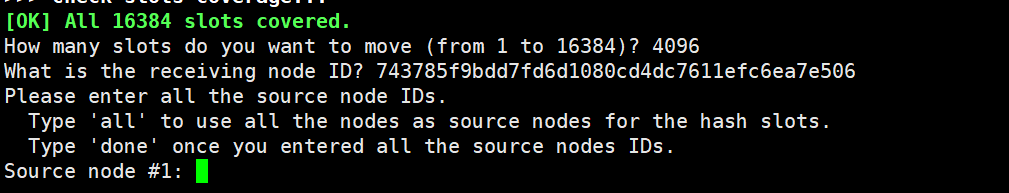

问你接收slot的节点的ID：

在这里插入图片描述
743785f9bdd7fd6d1080cd4dc7611efc6ea7e506

在这里插入图片描述
现在选择从哪些节点移动slots
a) 使用all --》所有持有slots的主节点都分配一点出来
b) 手动指定，从某个/些节点来移动slots （以done为结尾）

这里选all

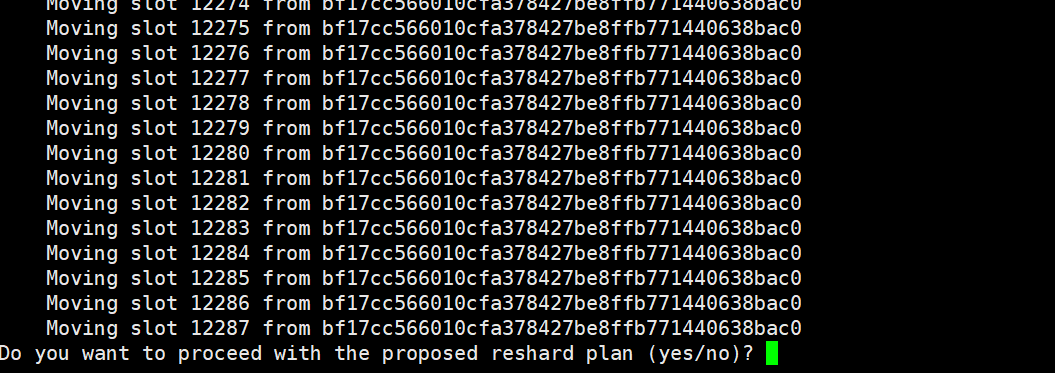

在这里插入图片描述

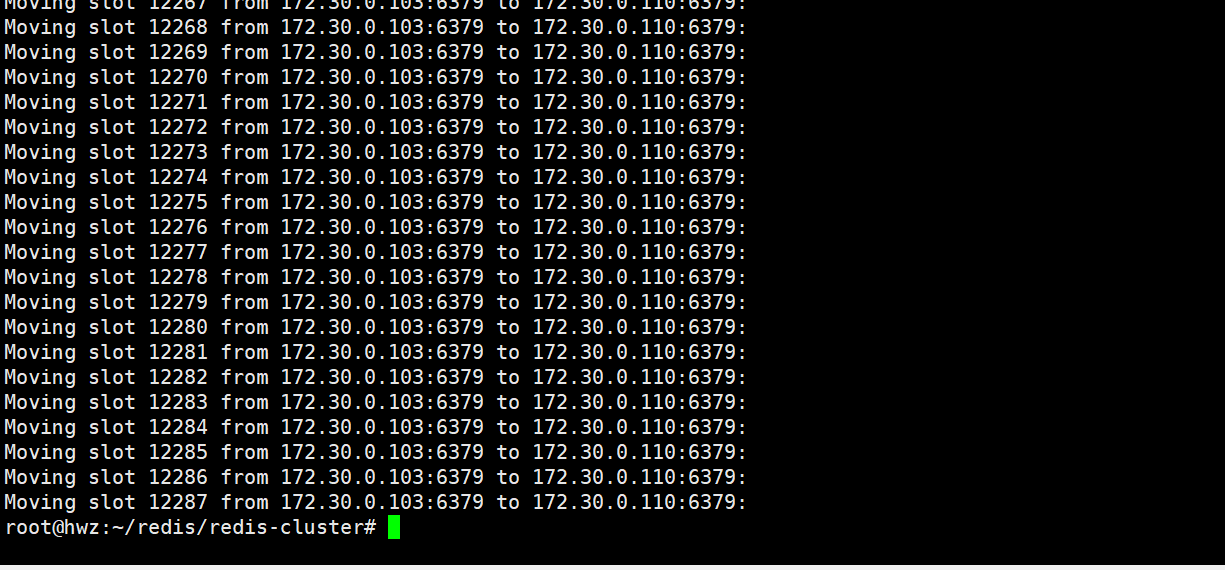

输入yes后，搬运才真正开始，slots重新划分，slots上对应的数据也会搬运到新主机上。

在这里插入图片描述

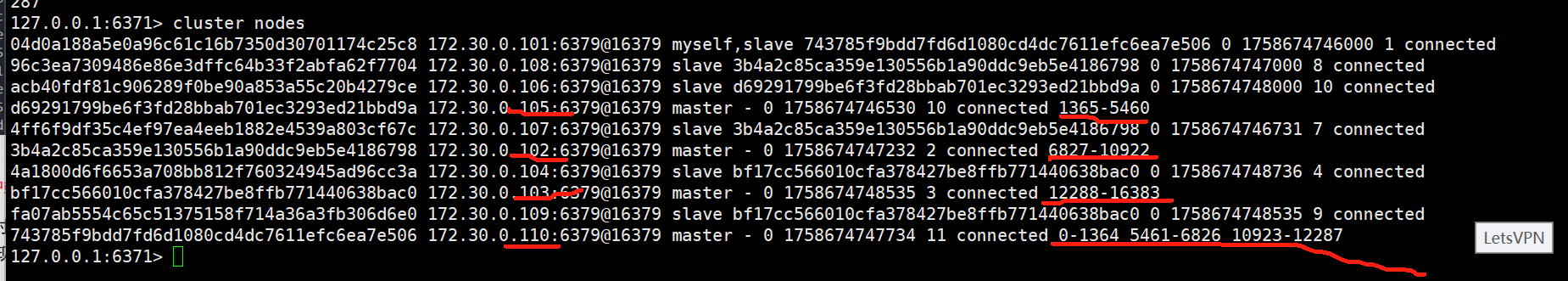

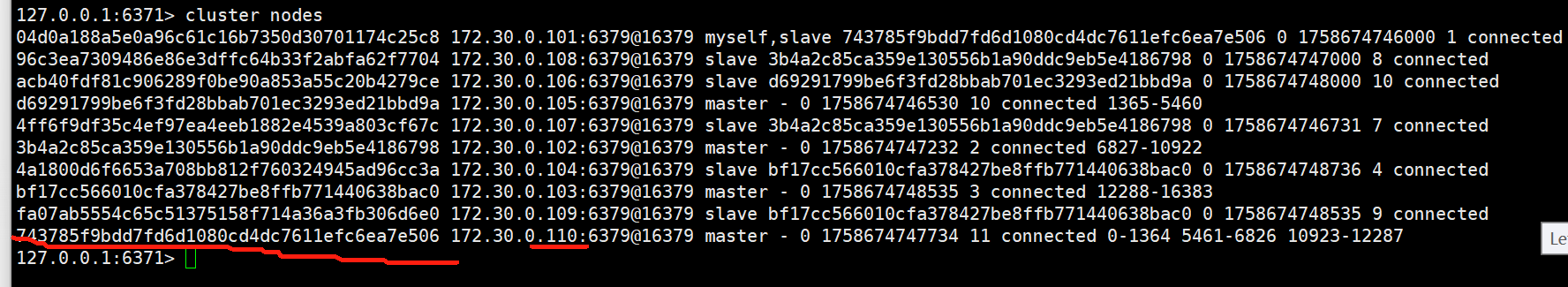

查看

在这里插入图片描述
可以看到，此时新节点上分配好了槽位号

在搬运slots/keys的过程中，客户端能否访问redis集群？

搬运时，大部分key是不用搬运的，针对不用搬运的key，是可以正常访问的。

如果是访问正在搬运的key，就可能出现访问出错的情况。（客户端访问k1，集群通过分片算法，得到k1是第一个分片的数据，如果此时k1刚好被搬运走，那就无法访问了）

如果要追求高的可用性，让扩容对客户的影响更小，就要搞一组新的机器，重新搭建集群，把数据导入新集群中，再用新集群代替旧集群。

把从节点也添加到集群中

redis-cli --cluster add-node 172.30.0.111:6379 172.30.0.101:6379 --cluster-slave --cluster-master-id <master-node-id>

我这里的110的节点id是 ： 743785f9bdd7fd6d1080cd4dc7611efc6ea7e506

在这里插入图片描述
所以我的指令是

redis-cli --cluster add-node 172.30.0.111:6379 172.30.0.101:6379 --cluster-slave --cluster-master-id  743785f9bdd7fd6d1080cd4dc7611efc6ea7e506

在这里插入图片描述

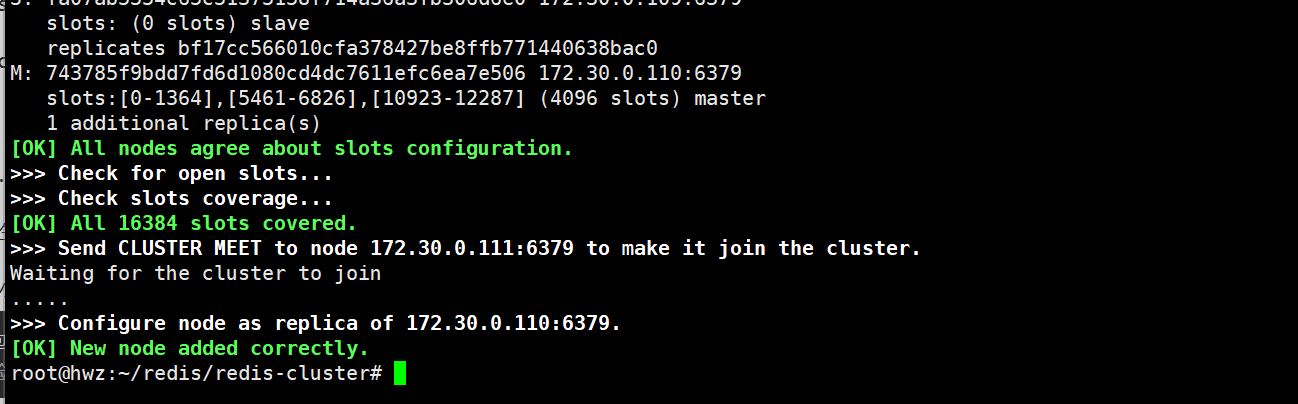

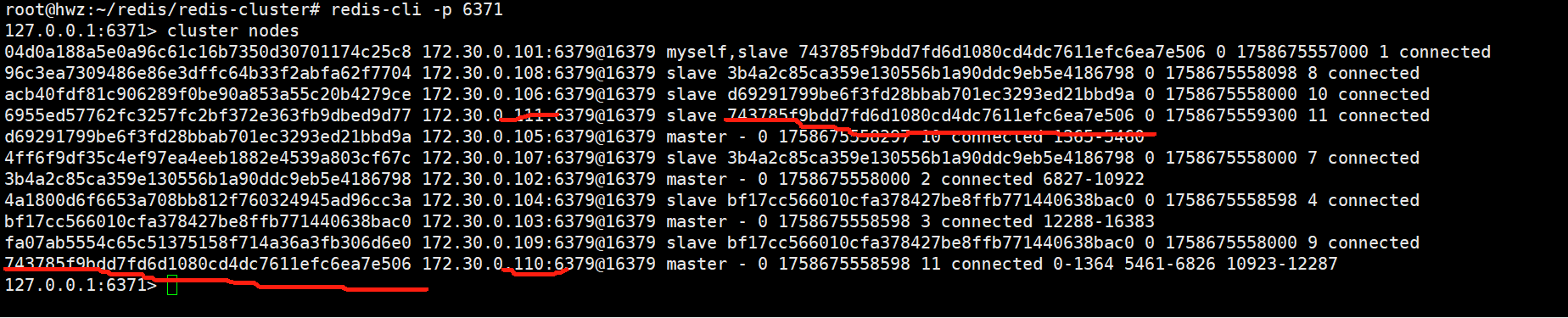

加入成功了

在这里插入图片描述

集群缩容：
从集群中取出一些节点，减少分片的数量。
不过一般都是扩容，很少缩容
