实验2 多个逻辑段的汇编源程序编写与调试

实验任务1

任务1-1

源码

 1 assume ds:data, cs:code, ss:stack
 2 data segment
 3   db 16 dup(0) ; 预留16个字节单元，初始值均为0
 4 data ends
 5 stack segment
 6   db 16 dup(0) ;预留16个字节单元，初始值均为0
 7 stack ends
 8 code segment
 9 start:
10   mov ax, data
11   mov ds, ax
12   mov ax, stack
13   mov ss, ax
14   mov sp, 16 ; 设置栈顶
15   mov ah, 4ch
16   int 21h
17 code ends
18 end start

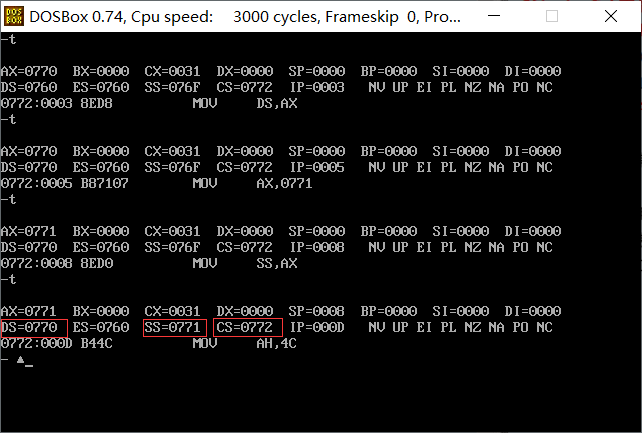

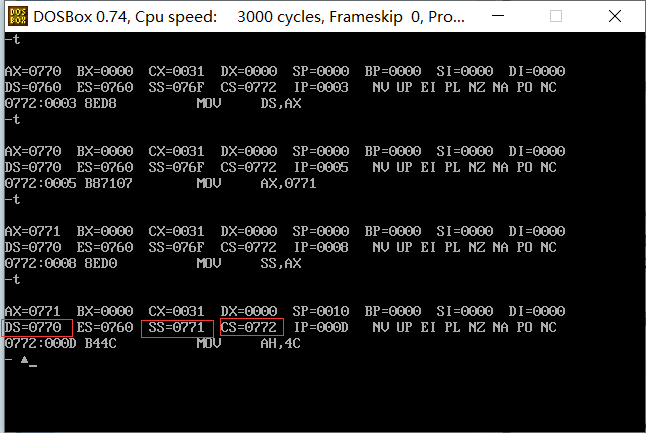

截图





 题目问答

① 在debug中将执行到line17结束、line19之前，记录此时：寄存器(DS) = _ 0770__， 寄存器(SS) =
_0771___， 寄存器(CS) = _0772___

② 假设程序加载后，code段的段地址是X，则，data段的段地址是_X-2__， stack的段地址是__X-1__。

任务1-2

源码

 1 assume ds:data, cs:code, ss:stack
 2 data segment
 3     db 4 dup(0) ; 预留4个字节单元，初始值均为0
 4 data ends
 5 stack segment
 6     db 8 dup(0) ; 预留8个字节单元，初始值均为0
 7 stack ends
 8 code segment
 9 start:
10     mov ax, data
11     mov ds, ax
12     mov ax, stack
13     mov ss, ax
14     mov sp, 8 ; 设置栈顶
15     mov ah, 4ch
16     int 21h
17 code ends
18 end start

截图

题目问答

① 在debug中将执行到line9结束、line11之前，记录此时：寄存器(DS) = _0770___， 寄存器(SS) =
_0771___， 寄存器(CS) = _0772___
② 假设程序加载后，code段的段地址是X____，则，data段的段地址是__X-2__， stack的段地址是
_X-1___。

任务1-3

源码

 1 assume ds:data, cs:code, ss:stack
 2 data segment
 3     db 20 dup(0) ; 预留20个字节单元，初始值均为0
 4 data ends
 5 stack segment
 6     db 20 dup(0) ; 预留20个字节单元，初始值均为0
 7 stack ends
 8 code segment
 9 start:
10     mov ax, data
11     mov ds, ax
12     mov ax, stack
13     mov ss, ax
14     mov sp, 20 ; 设置初始栈顶
15     mov ah, 4ch
16     int 21h
17 code ends
18 end start

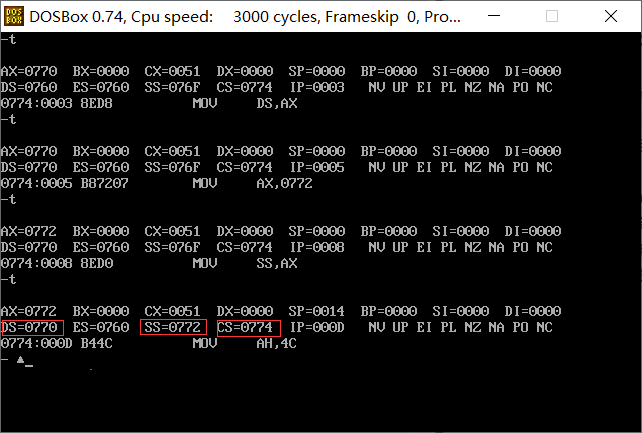

截图

题目问答

① 在debug中将执行到line17结束、line19之前，记录此时：寄存器(DS) = _0770___， 寄存器(SS) =
_0772___， 寄存器(CS) = __0774__
② 假设程序加载后，code段的段地址是X，则，data段的段地址是_X-4___， stack的段地址是_X-2___。

任务1-4

源码

 1 assume ds:data, cs:code, ss:stack
 2 code segment
 3 start:
 4     mov ax, data
 5     mov ds, ax
 6     mov ax, stack
 7     mov ss, ax
 8     mov sp, 20
 9     mov ah, 4ch
10     int 21h
11 code ends
12 data segment
13     db 20 dup(0)
14 data ends
15 stack segment
16     db 20 dup(0)
17 stack ends
18 end start

截图







问题回答

① 在debug中将执行到line9结束、line11之前，记录此时：寄存器(DS) = _0772___， 寄存器(SS) =
_0774___， 寄存器(CS) = _0770___
② 假设程序加载后，code段的段地址是X____，则，data段的段地址是_X+2__， stack的段地址是
__X+4__。

任务1-5

问题回答

① 对于如下定义的段，程序加载后，实际分配给该段的内存空间大小是 __⌈N/16⌉*16__。

1 xxx segment
2 db N dup(0)
3 xxx ends


② 如果将程序task1_1.asm, task1_2.asm, task1_3.asm, task1_4.asm中，伪指令 end start 改成
end , 哪一个程序仍然可以正确执行？结合实践观察得到的结论，分析、说明原因。



实验任务2

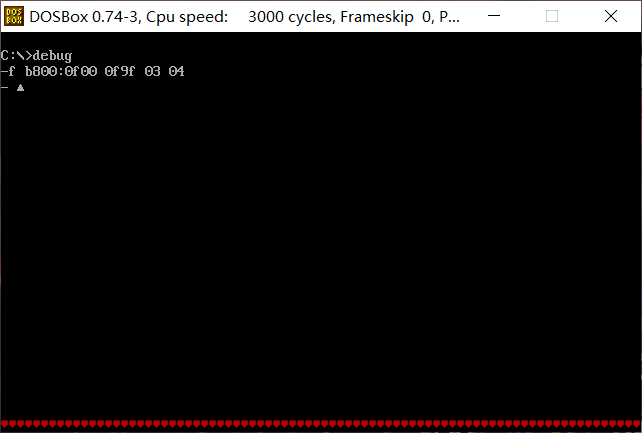

使用f命令的实验截图：

 源代码：



 1 assume cs:code
 2 code segment
 3     mov ax,0b8f0h
 4     mov ds,ax
 5
 6     mov bx,0
 7     mov ax,0403h    ;低位为03，高位为04
 8     mov cx,80
 9
10 s:  mov [bx],ax    ;需要把数字先存入寄存器中
11     add bx,2
12     loop s
13     mov ah,4ch
14     int 21h
15 code ends
16 end

实验截图：





 实验任务3

源代码：

 1 assume cs:code
 2
 3 data1 segment
 4     db 50,48,50,50,0,48,49,0,48,49    ; ten numbers
 5 data1 ends
 6
 7 data2 segment
 8     db 0,0,0,0,47,0,0,47,0,0        ; ten numbers
 9 data2 ends
10
11 data3 segment
12     db 16 dup(0)
13 data3 ends
14
15 code segment
16 start:
17     mov ax,data1
18     mov ds,ax
19
20     mov bx,0
21     mov cx,10
22
23 s:    mov ax,ds:[bx]
24     add ax,ds:[bx+10h]
25     mov ds:[bx+20h],ax
26     inc bx
27     loop s
28
29     mov ah, 4ch
30     int 21h
31 code ends
32 end start

反汇编：

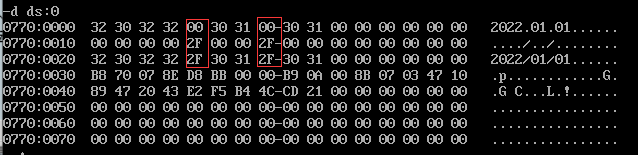

查看data1，data2，data3：







实验任务4

源码：

 1 assume cs:code,ss:stack
 2 data1 segment
 3     dw 2,0,4,9,2,0,1,9
 4 data1 ends
 5
 6 data2 segment
 7     dw 8 dup(0)
 8 data2 ends
 9
10 stack segment
11     dw 8 dup(0)
12 stack ends
13
14 code segment
15 start:
16     mov ax,data1
17     mov ds,ax
18     mov sp,9
19     mov bx,0
20     mov cx,8
21 s1:    push ds:[bx]
22     add bx,2
23     loop s1
24
25     mov ax,data2
26     mov ds,ax
27     mov bx,0
28     mov cx,8
29
30 s2:    pop ds:[bx]
31     add bx,2
32     loop s2
33
34     mov ah,4ch
35     int 21h
36
37 code ends
38 end start

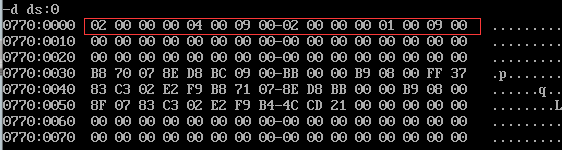

实验前截图：

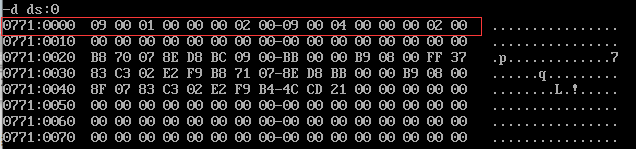

 实验后截图：





 实验任务5

源码：

 1 assume cs:code, ds:data
 2 data segment
 3     db 'Nuist'
 4     db 2, 3, 4, 5, 6
 5 data ends
 6 code segment
 7 start:
 8     mov ax, data
 9     mov ds, ax
10     mov ax, 0b800H
11     mov es, ax
12     mov cx, 5
13     mov si, 0
14     mov di, 0f00h
15 s:    mov al, [si]
16     and al, 0dfh
17     mov es:[di], al
18     mov al, [5+si]
19     mov es:[di+1], al
20     inc si
21     add di, 2
22     loop s
23     mov ah, 4ch
24     int 21h
25 code ends
26 end start

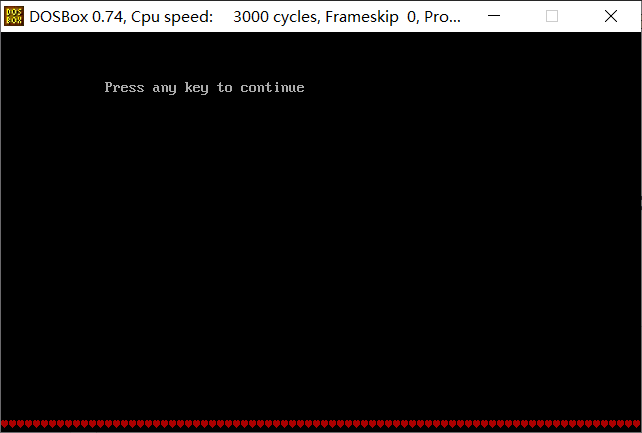

运行截图：





 （1）将db 2,3,4,5,6--> 改成: db 5 dup(2)

 （2）将db 2,3,4,5,6--> 改成: db 5 dup(5)



 问题回答：

（1）line19的作用：将小写字母转换成大写字母，and al, 0dfh，其中0dfh二进制为1101 1111，那么高位第三位是0，无论相与的该位是1还是0，与后结果都是0，那么相当于而二进制数-32，小写字母-32即为大写字母。

（2）line4的作用：8位色彩代码

实验任务6

 源代码：

 1 assume cs:code, ds:data
 2 data segment
 3     db 'Pink Floyd      '; 16字节
 4     db 'JOAN Baez       '; 16字节
 5     db 'NEIL Young      '; 16字节
 6     db 'Joan Lennon     '; 16字节
 7 data ends
 8 code segment
 9 start:
10     mov ax,data
11     mov ds,ax
12
13     mov ax,data
14     mov es,ax
15
16     mov bx,0
17     mov cx,4
18
19 s0:
20     mov si,cx
21     mov cx,4
22
23 s1:
24     mov al,es:[bx]
25     or al,00100000B
26     mov es:[bx],al
27     inc bx
28     loop s1
29
30     mov cx,si
31     mov bx,0
32
33     mov ax,es
34     inc ax
35     mov es,ax
36
37     loop s0
38
39
40     mov ah, 4ch
41     int 21h
42 code ends
43 end start

实验前截图：

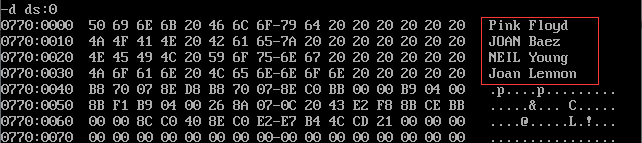

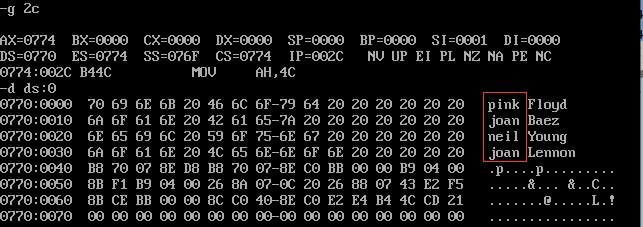

 实验后截图：





 实验任务7

源代码：

 1 assume cs:code, ds:data, es:table
 2 data segment
 3     db '1975', '1976', '1977', '1978', '1979'
 4     dw    16, 22, 382, 1356, 2390
 5     dw    3, 7, 9, 13, 28
 6 data ends
 7 table segment
 8     db 5 dup(16 dup(' '))
 9 table ends
10 code segment
11 start:
12     mov ax,data
13     mov ds,ax
14     mov ax,table
15     mov es,ax
16
17 ;年份
18     mov bx,0    ;table的行指针
19     mov si,0
20     mov di,0
21     mov cx,5
22 year:
23     mov dx,cx
24     mov cx,4
25 ;内循环
26 yearin:
27     mov al,byte ptr ds:[di]
28     mov byte ptr es:[bx][si],al
29     inc si
30     inc di
31     loop yearin
32 ;内循环结束
33     mov cx,dx
34     add bx,10h
35     mov si,0
36     loop year
37
38 ;收入
39     mov bx,0
40     mov si,5
41     mov cx,5
42
43 income:
44     mov ax,word ptr ds:[di]
45     mov word ptr es:[bx][si],ax
46     add si,2
47     add di,2
48     mov ax,word ptr ds:[di]
49     mov word ptr es:[bx][si],ax
50     add si,2
51     add di,2
52
53     add bx,10h
54     mov si,5
55
56     loop income
57
58 ;雇员
59     mov bx,0
60     mov si,0Ah
61     mov cx,5
62 employee:
63     mov ax,word ptr ds:[di]
64     mov word ptr es:[bx][si],ax
65     add si,2
66     add di,2
67
68     add bx,10h
69     mov si,0Ah
70     loop employee
71
72 ;人均收入
73     mov bx,0
74     mov si,5
75     mov cx,5
76
77 average:
78     mov ax,word ptr es:[bx][si]
79     add si,2
80     mov dx,word ptr es:[bx][si]
81     add si,3
82     div word ptr es:[bx][si]
83     add si,3
84     mov word ptr es:[bx][si],ax
85
86     add bx,10h
87     mov si,5
88     loop average
89
90
91     mov ah, 4ch
92     int 21h
93 code ends
94 end start

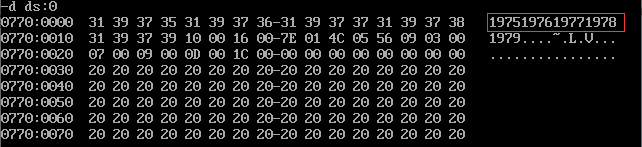

实验前截图：

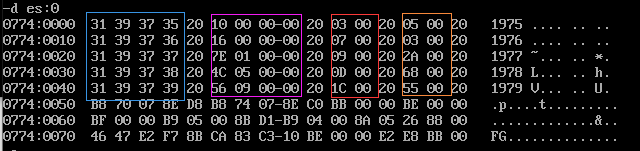

实验后截图：



 实验总结

1.小写字母转大写可以使用and 16进制字母ASCII码, 0DFh来实现，大写字母转小写可以使用or 16进制字母ASCII码, 20h来实现。

2.mov不能用于两个内存数据移动，必须通过寄存器中转
