echarts绘制不规则的圆形或曲线

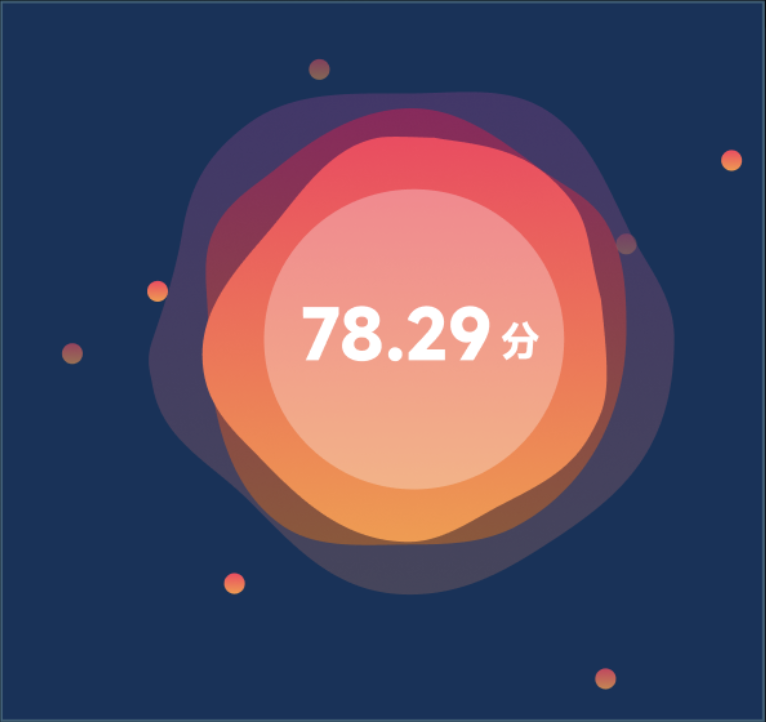

 本文将以下图（设计稿）为例，通过echarts来绘制不规则的圆形：





 1. 内容分析，需要绘制：

　　闭环曲线和散点；

　　闭环曲线和散点的背景色渐变；

　　文字

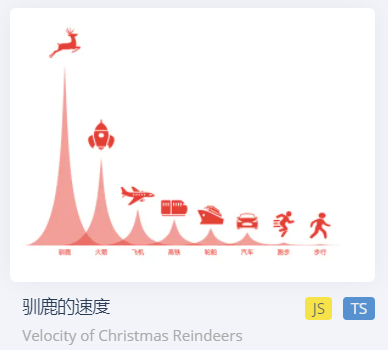

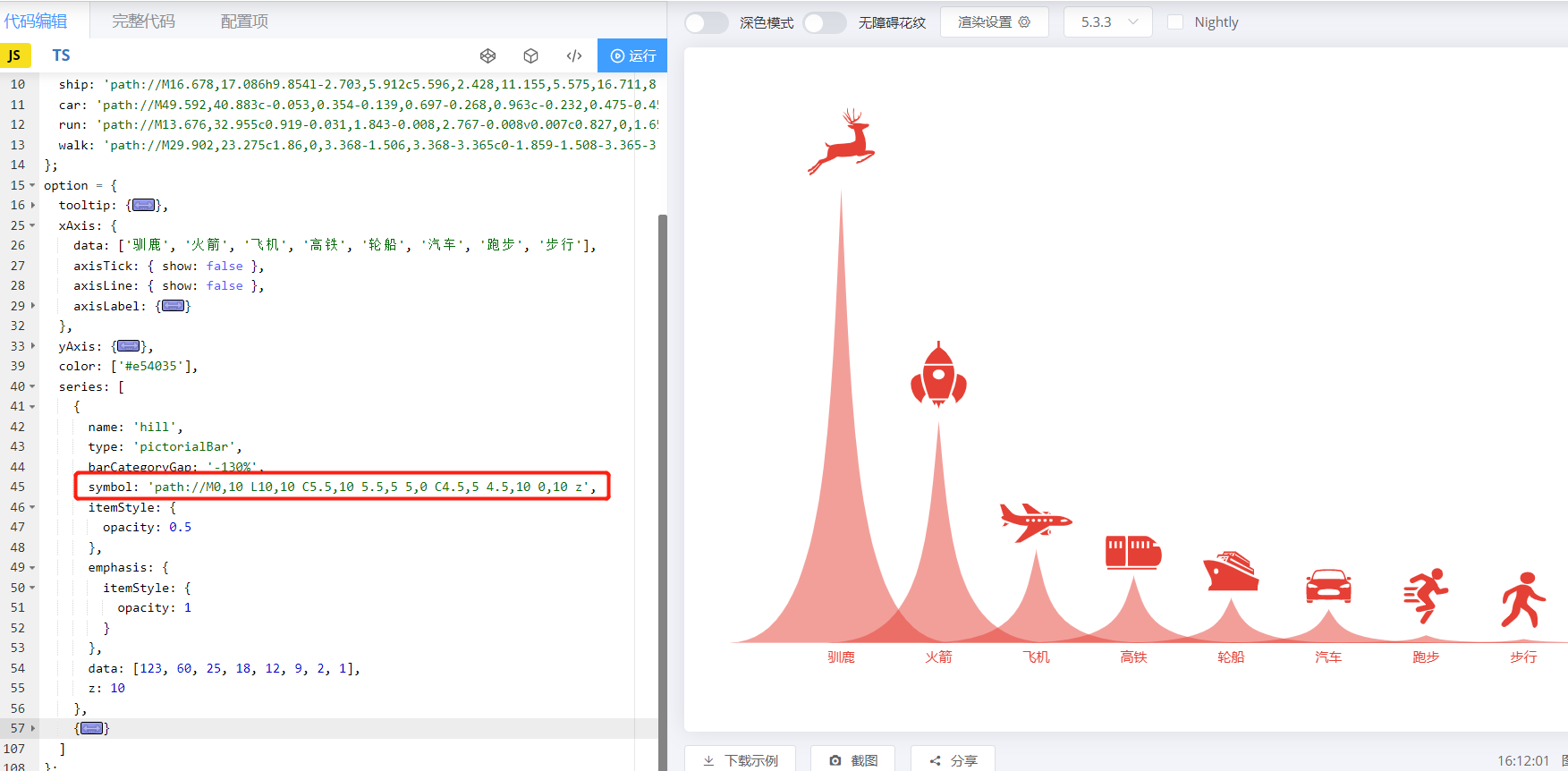

2. 通过echarts官网示例浏览，发现“象形柱图”中的下图示例跟我们想要的效果比较类似；



查看代码，发现“小山”的图形来源于“path://…”这样一个类svg图形的字符串。原来，自定义不规则图形可以通过svg的path路径来处理。

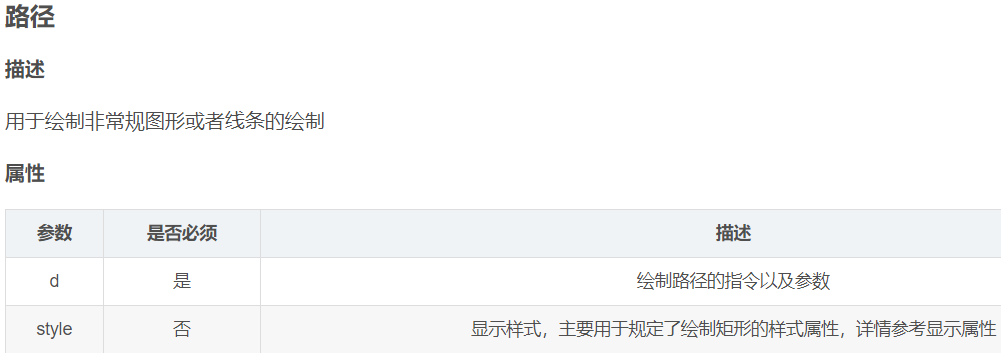

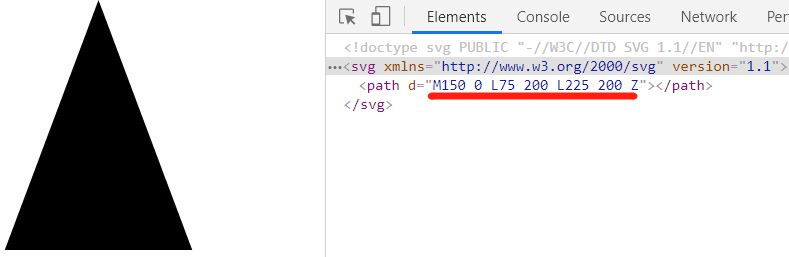

 3. SVG-path的用法了解



注释：参考网址

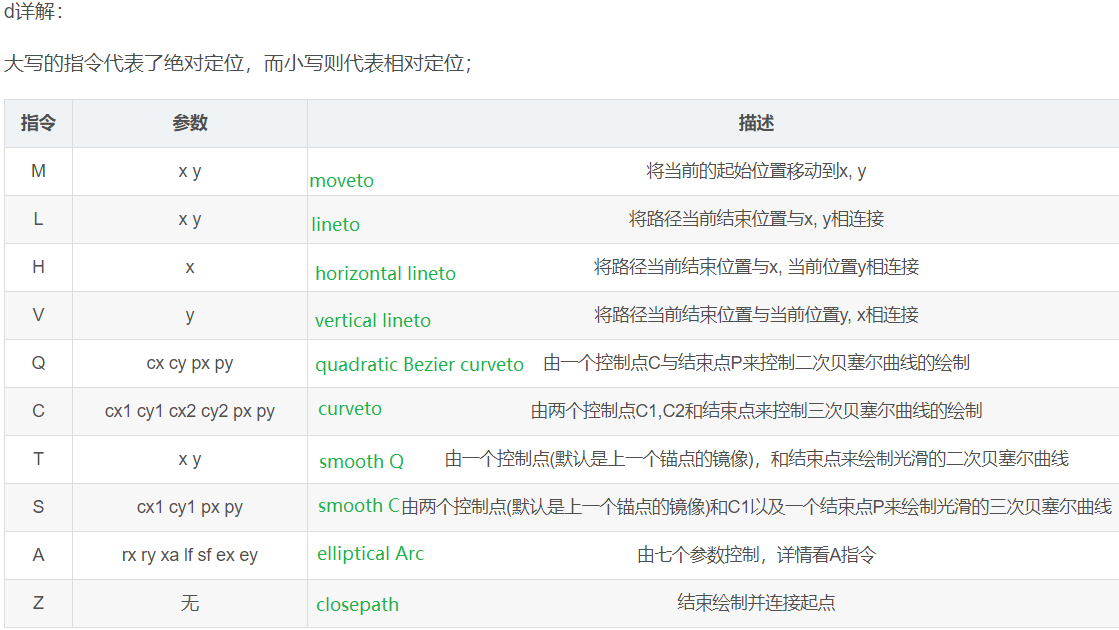

　　D详解：https://blog.csdn.net/weixin_45449964/article/details/106815750

　　贝塞尔曲线：https://blog.csdn.net/xiaozhangcsdn/article/details/98963937

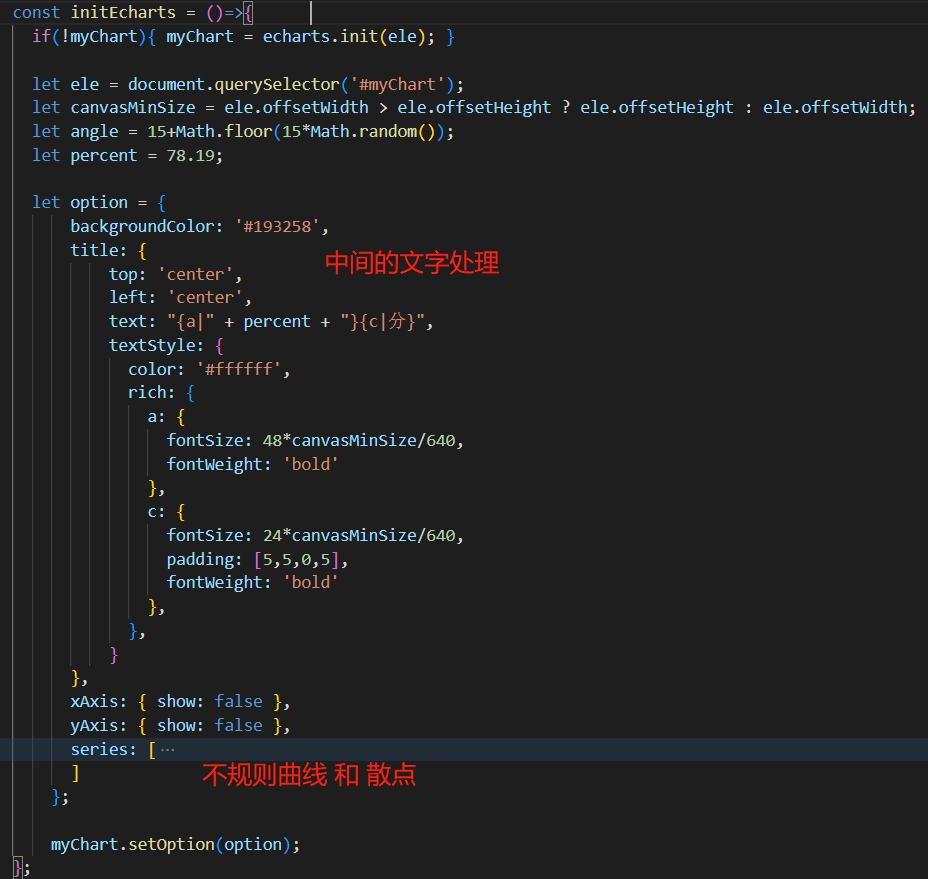

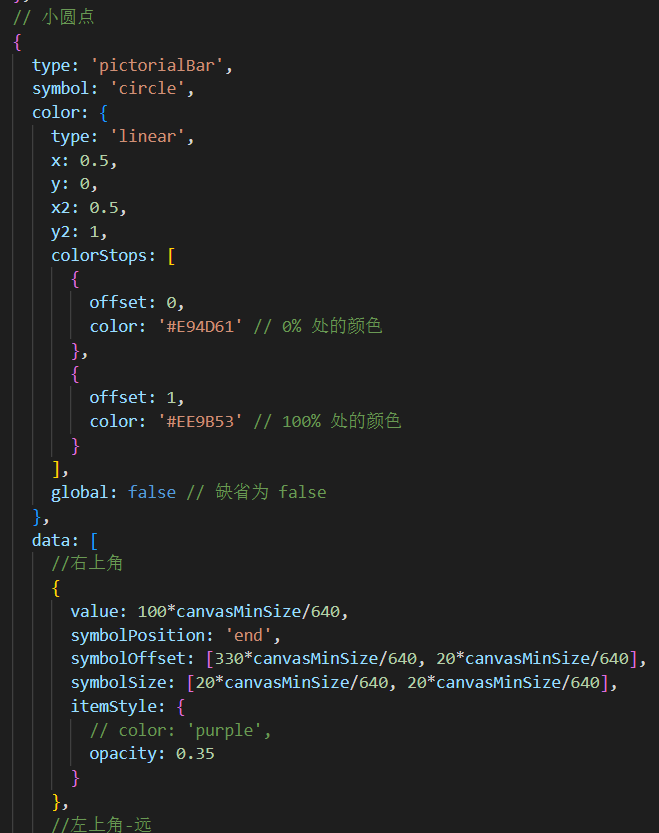

4. Echarts图表初始化

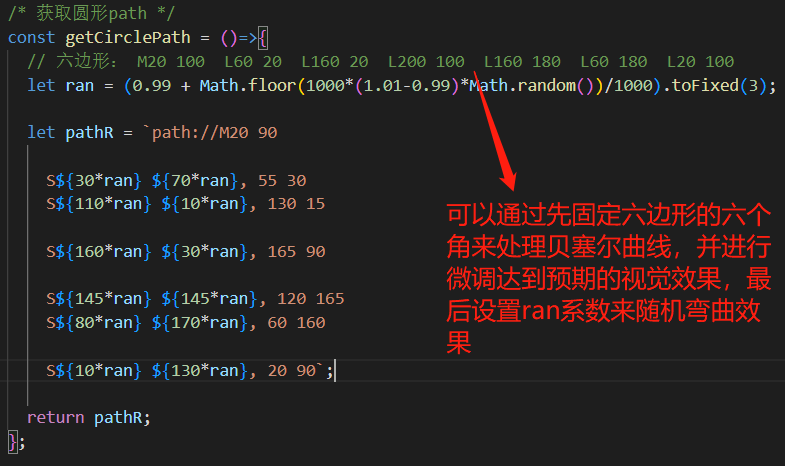

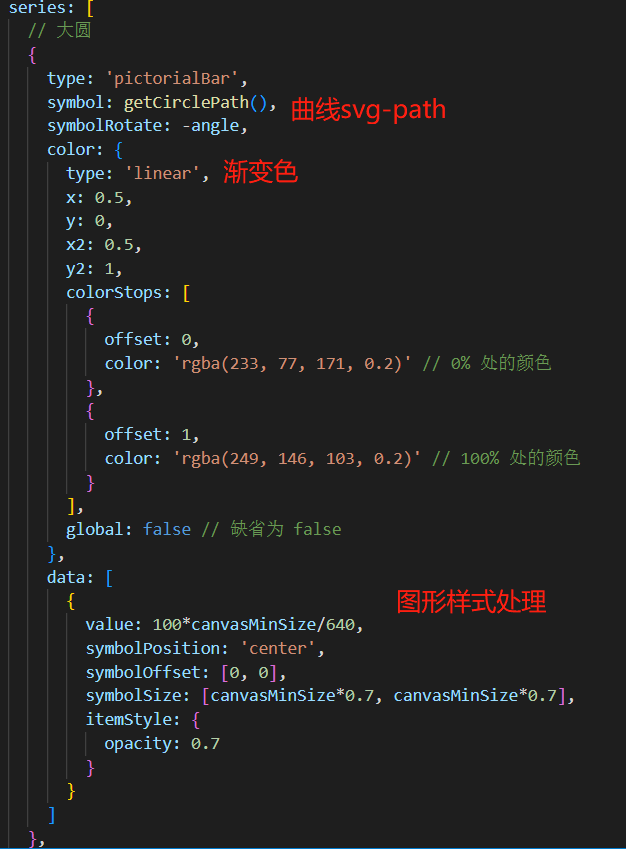

5. 不规则曲线的svg-path设置与弯曲系数处理

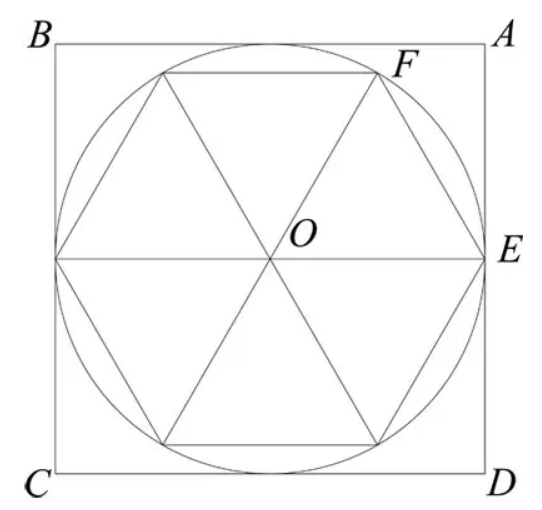

注释：六边形的位置，照着下图大概估计一下就好了（左上角0 0, 右下角200 200）。如果需要更加奇形怪状的，可以先找个图形参考下位置！

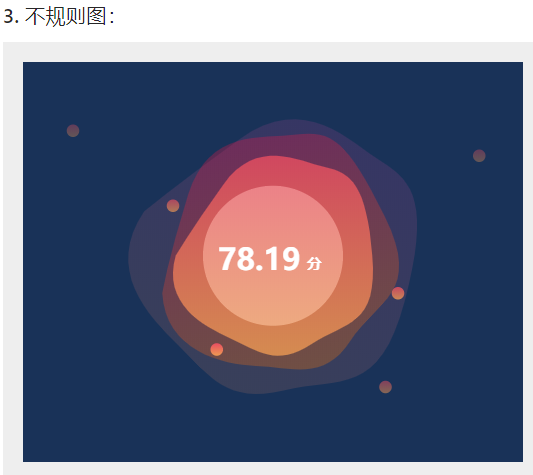

6. 最后，展示下代码运行的效果，如下图：





 目测与设计稿相差不大，就讲到这里了！！！
