Volume Attach时Nova与Cinder的交互
继续使用DeepSeek来分析Volume Attach时Nova与Cinder的交互。这里以基于iSCSI的LVM存储为例，只总结一些个人理解，不贴详细的对话记录了。
【Volume的创建】

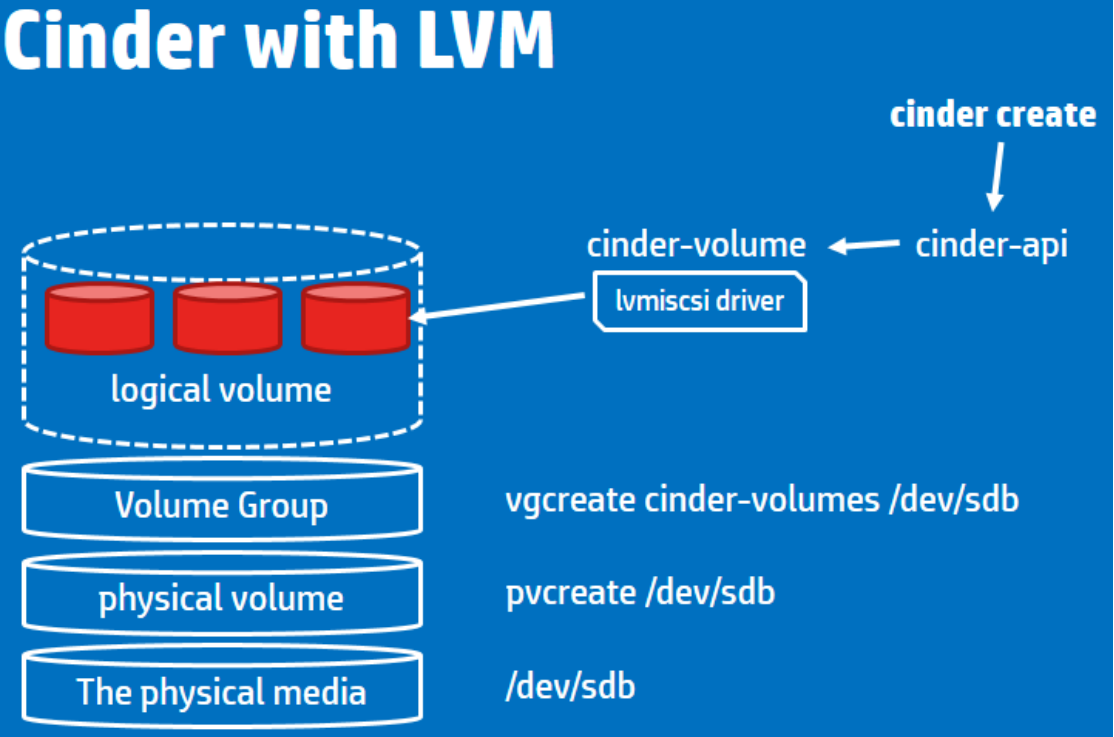

下图是Cinder创建Volume时涉及的概念：把后端存储与Cinder中的logical volume关联起来。（转自别以为真懂Openstack: 虚拟机创建的50个步骤和100个知识点(5) - popsuper1982 - 博客园）
【iSCSI 的基本组件】
- iSCSI Initiator：发起iSCSI连接的一方，通常是需要访问存储资源的客户端系统。
- iSCSI Target：提供存储资源的一方，通常是存储服务器或存储阵列。
- LUN（Logical Unit Number）：iSCSI Target上的逻辑单元号，每个LUN代表一个存储设备。
- IQN（iSCSI Qualified Name）：用于唯一标识iSCSI Initiator和Target的名称，格式为iqn.yyyy-mm.naming-authority:unique-string。

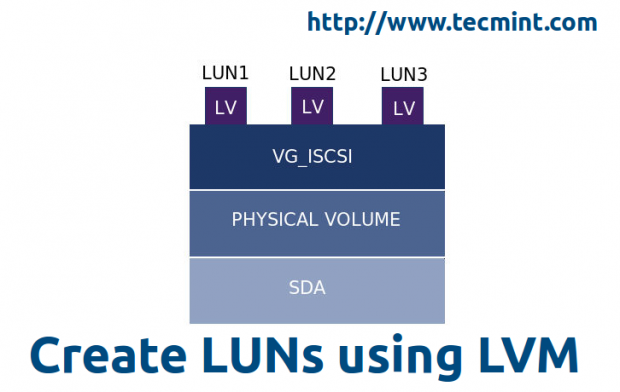

下图是iSCSI协议中LUN与Cinder中的LV卷的关系：通常一个LUN对应一个LV卷。
简而言之，当使用iSCSI时，存储节点Cinder Volume会创建一个与实际存储后端对应的iSCSI Target，将卷作为LUN暴露出来。计算节点上的Nova服务（通过libvirt或直接配置）会作为iSCSI Initiator连接到这个Target，并将卷作为块设备挂载到虚拟机，这样虚拟机VM所在的计算节点与存储后端就能进行数据传输了。
【Volume Attach流程】
详细流程参见：
别以为真懂Openstack: 虚拟机创建的50个步骤和100个知识点(5) - popsuper1982 - 博客园
OpenStack虚拟机挂载数据卷过程分析 - Jingh Blog

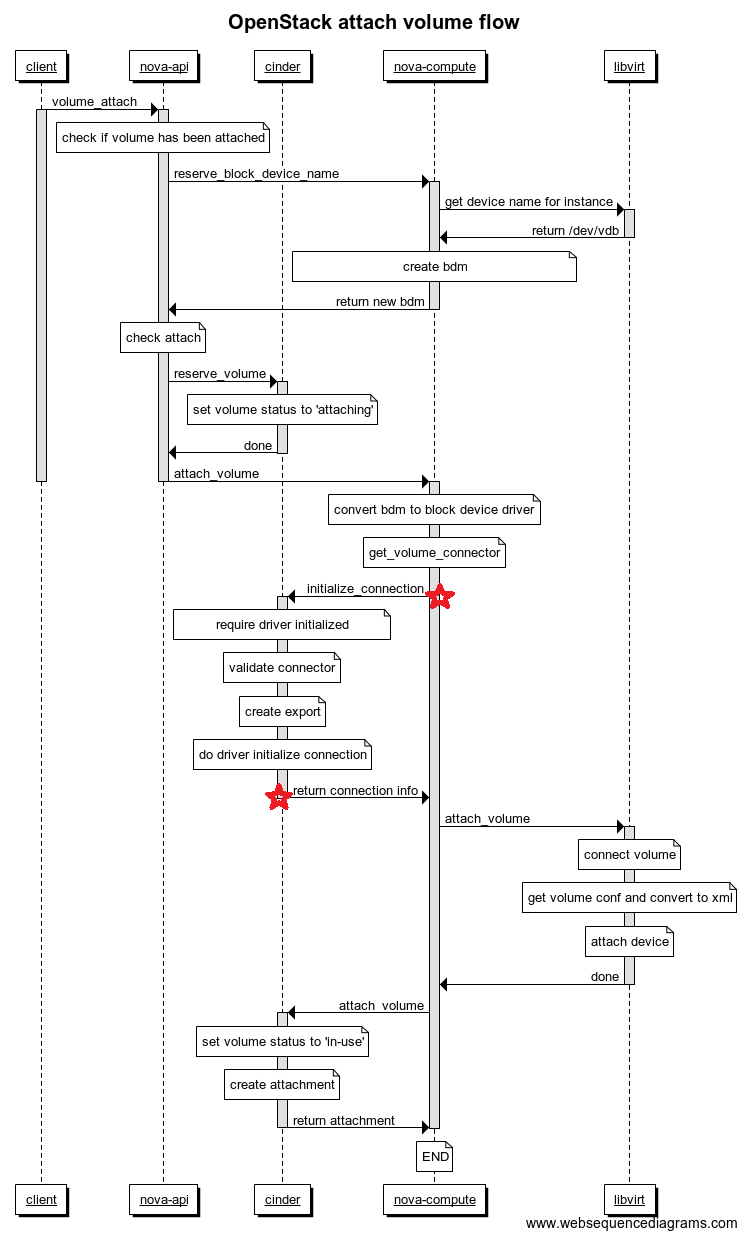

流程图如下，重点关注Nova与Cinder交互时的"initialize_connection"，和"return connection Info"的消息内容。
>> initialize_connection
nova-compute调用"get_volume_connector()"函数，返回该计算节点的信息（如ip、操作系统类型等）以及initiator name (IQN)，之后发送RESTful API Request “initialize_connection()”给Cinder（这些信息可用于Target中的鉴权，构建ACL列表等）。

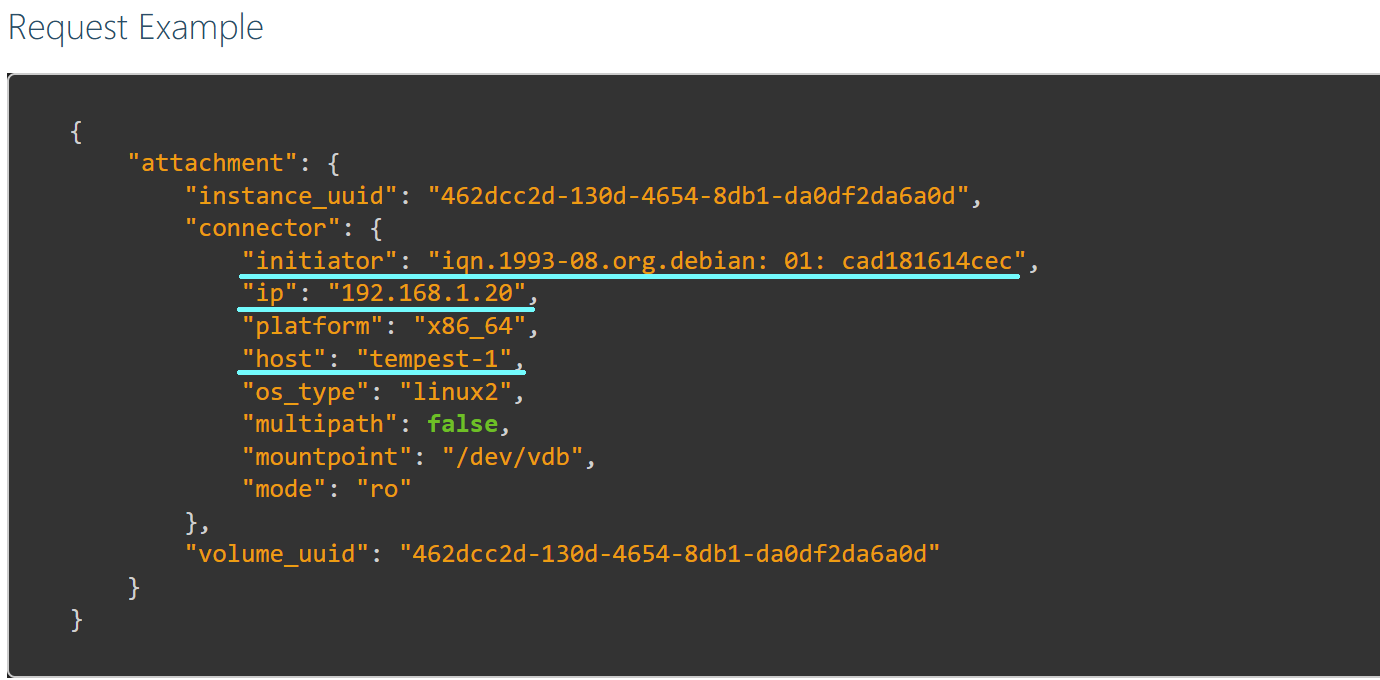

消息内容示例如下：
cinder.volume.targets.iscsi module — cinder 25.1.0.dev101 documentation
Block Storage API V3 (CURRENT) — cinder documentation
>> return connection Info

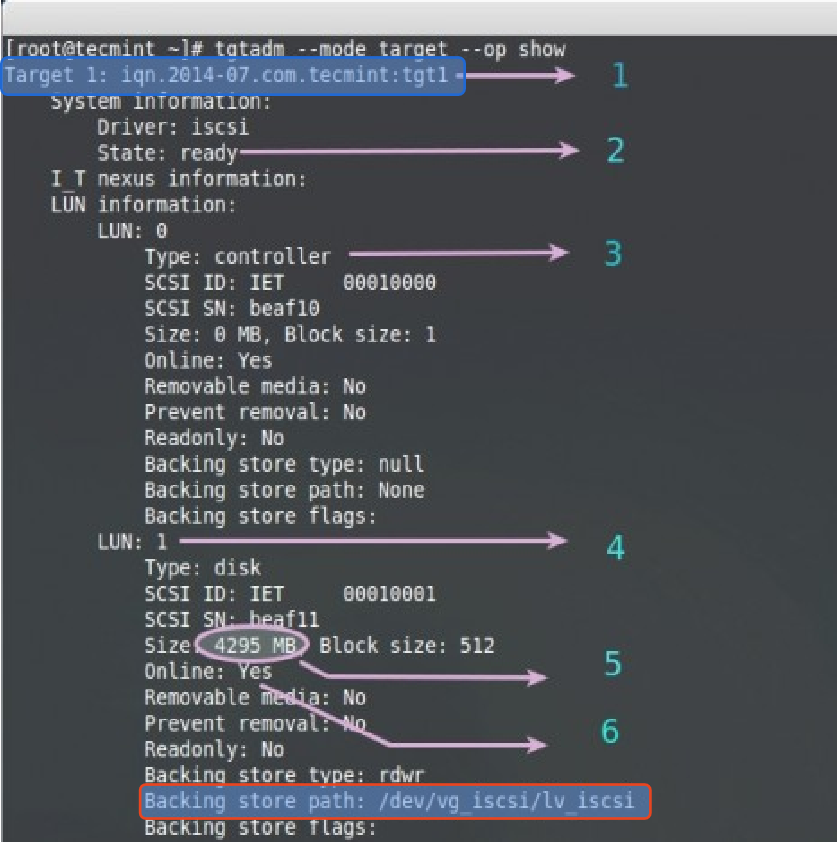

cinder-volume收到initialize_connection请求后，调用函数“create_export()”，“create_iscsi_target()”等，创建出LV卷对应的iSCSI Target，如下图所示：
Target的IQN，以及所有的LUN编号和信息：“Backing store path"即对应的LVM卷。

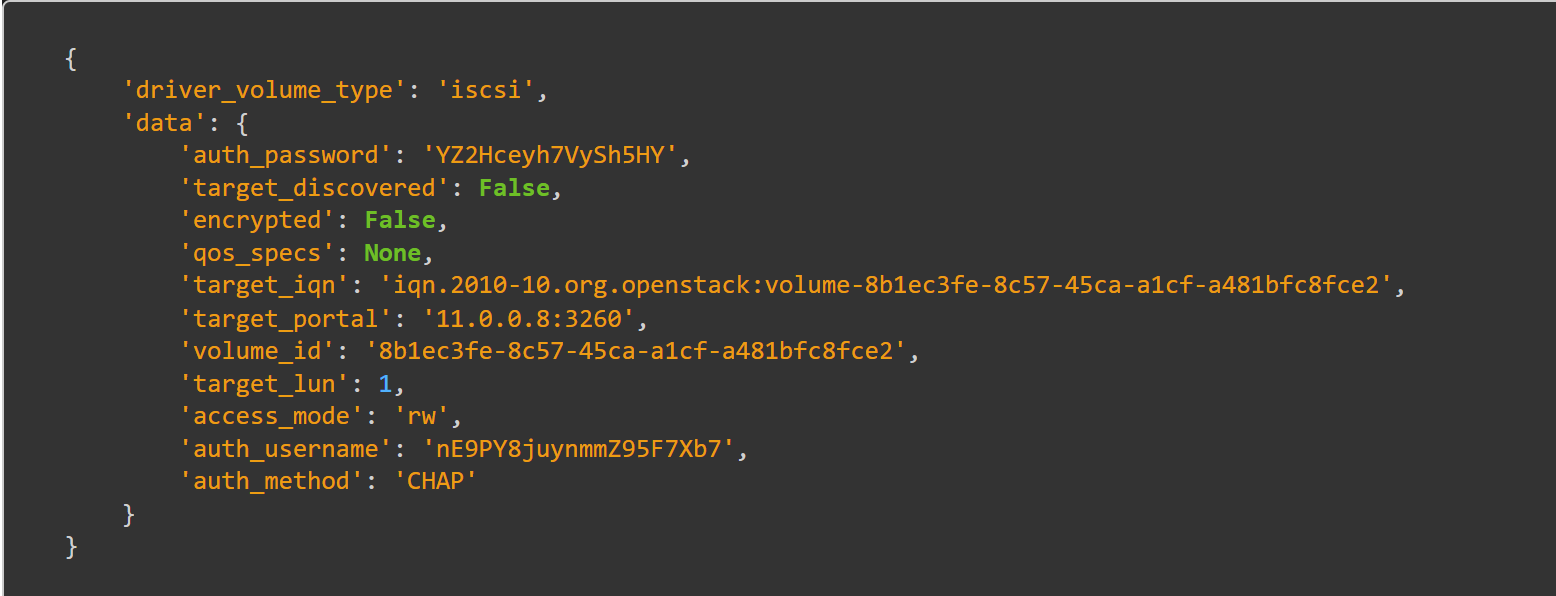

之后，这些信息做为connection_info字段的内容，放入上面提及的initialize_connection请求的Response，返回给nova-compute，如下图所示：
这样计算节点后续就能用这些信息进行认证访问对应的后端存储的LVM卷了。

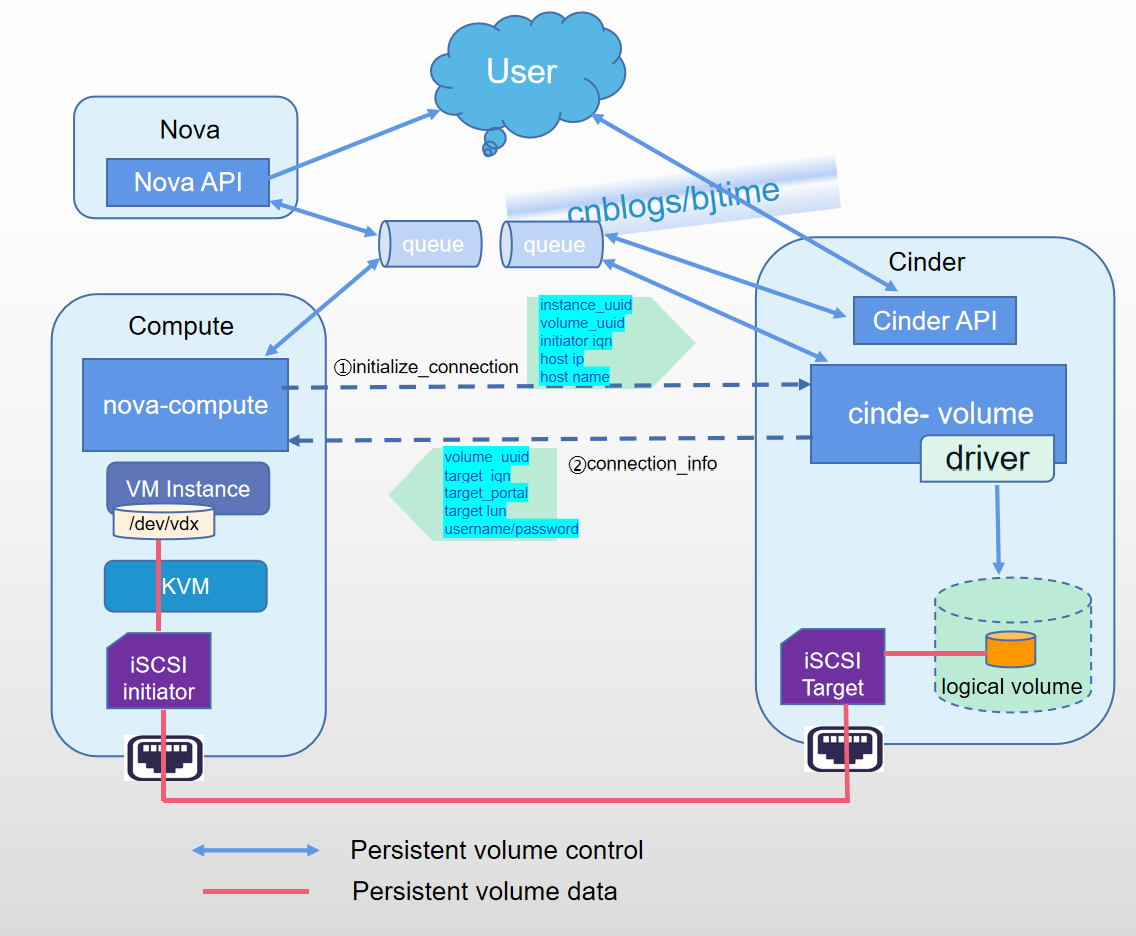

存储控制面和存储数据面总结如下图：
【Q&A】
1. 一个Cinder环境可配置多个存储后端（如SSD和HDD混合池），通过卷类型（Volume Type）区分性能或功能。
2. Cinder存储节点通过 host（节点标识） 和 backend_name（后端名称） 唯一标识自身，并通过注册机制将状态上报至数据库。Cinder Scheduler基于这些标识和存储后端的属性（容量、能力等），结合过滤和权重策略，完成卷的调度决策。正确配置host和volume_backend_name是确保存储节点被识别的关键。
如果一个存储节点支持多个存储后端（如同时管理SSD和HDD池），每个后端需配置唯一的backend_name。用于区分同一节点上的不同存储后端（例如SSD和HDD）。
指令cinder get-pools --detail能得到每个存储后端的容量信息。
3. 在Cinder中，同一个存储后端类型可以配置在不同的存储节点上，但具体是否可行取决于存储后端的类型及其共享性。Cinder通过host@backend_name唯一标识存储后端，即使多个节点使用相同的backend_name，只要host不同，调度器会将其视为独立后端：
- 共享存储后端（如Ceph、NFS）：可在多个存储节点上配置，所有节点共享同一存储资源池，适合高可用和弹性扩展场景。
- 独立存储后端（如本地LVM）：每个节点的后端独立管理本地资源，需通过卷类型区分。
4. 在OpenStack中，计算节点（Nova-Compute）和存储节点（Cinder-Volume）的角色是否需要合并，完全取决于实际需求和架构设计，不需要强制绑定。
5. cinder-volume和nova-compute之间的直接通信主要通过REST API完成，而不是直接通过消息队列（如RabbitMQ）。
6. 对于同一个volume，nova先执行attach操作，之后再detach，最后又attach：对于这两次attach，Cinder生成的connection_info是一样的，还是不同？
==>
- 共享存储：多次挂载的connection_info通常一致，资源位置固定。
- 动态资源分配存储：connection_info可能变化，具体取决于Driver实现及配置。
- Detach操作：可能触发Driver清理资源（如删除Target/LUN）。
- 再次挂载：Driver重新分配资源，生成新Target IQN或LUN，导致connection_info不同。
7. Cinder卷的快照（snapshot）通常不能直接作为独立的卷挂载到虚拟机，进行读写操作，快照需先转换为新卷（可读写）才能挂载到虚拟机。如果一个volume卷存在snapshot快照，则这个volume是无法删除的。
【附】
iSCSI相关：
Create Centralized Secure Storage using iSCSI Target on RHEL/CentOS/Fedora Part -I
How to Create and Setup LUNs using LVM in "iSCSI Target Server" on RHEL/CentOS/Fedora - Part II
Centralized Secure Storage (iSCSI) - "Initiator Client" Setup on RHEL/CentOS/Fedora - Part III
Volume Attach流程：
Volume Attach/Detach workflow — cinder 25.1.0.dev101 documentation
