5  架构模型

5.1 总体架构

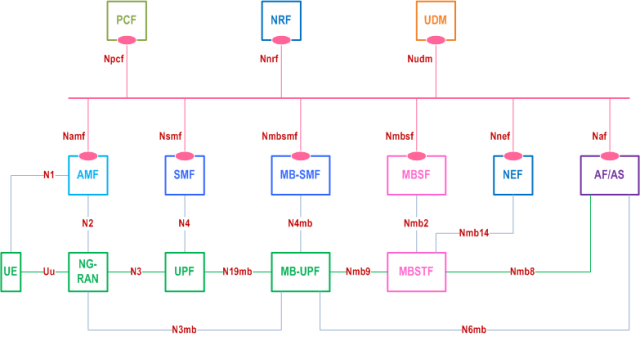

图 5.1-1 显示了 MBS 参考架构。控制平面内使用基于服务的接口。

图 5.1-1：面向多播和广播服务的 5G 系统架构

NOTE 1:

MBSF 是可选的，可以与 NEF 或 AF/AS 共置，MBSTF 是一个可选的网络功能。

NOTE 2:

改进了 Nnrf、Nudm 和 Nsmf 的基于服务的接口，以支持 MBS。已改进 Npcf 和 Nnef 的基于服务的接口以支持 MBS。

NOTE 3:

使用 MBSF 的 MBS 启用的访问函数（AF）使用 Nmbsf 或 Nnef 与 MBSF 进行交互。

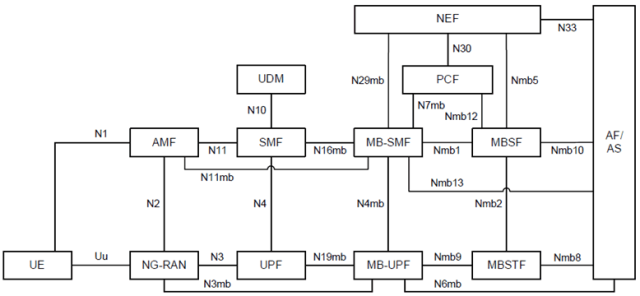

图 5.1-2 描绘了使用参考点表示法的基于 MBS 的 5G 系统体系结构。

图 5.1-2：面向多播和广播服务的 5G 系统架构，参考点表示

NOTE 4:

N1、N2、N4、N5、N10、N11、N30 和 N33 的现有参考点得到增强，以支持 MBS。

NOTE 5:

相关功能方面，Nmb13、N29mb 和 Nmb1 相同；Nmb5 和 Nmb10 相同；Nmb9 和 N6mb 相同。

5.2 与 EPS 互通的总体结构

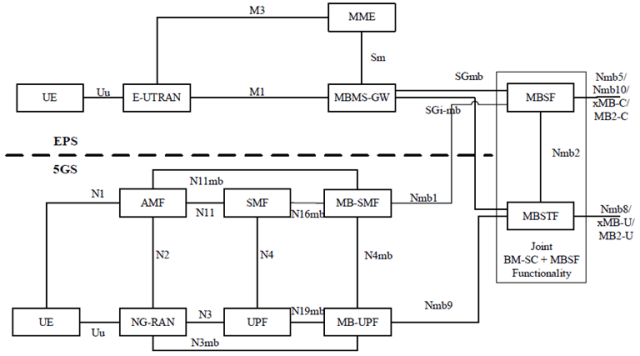

MBS 和 eMBMS 在服务层功能的互通适用于通过 eMBMS 和 MBS 提供相同的多播/广播服务的情况。图 5.2-1 描述了 E-UTRAN/EPC eMBMS 和 MBS 在服务层互通的系统架构，其中包括 BM-SC 和 MBSF/MBSTF 功能。

图 5.2-1：MBS-eMBMS 在服务层的互操作系统架构

M-SC+MBSF/MBSTF 公开了通用的 Nmb5/Nmb10/xMB-C/MB2-C 和 Nmb8/xMB-U/MB2-U 参考点，向 NEF 和/或 AF/AS 提供。AF/AS 方向使用通用 TMGI。TMGI 也用作在 E-UTRAN/EPC 上传输的标识符。MBSTF 在运营商网络配置支持时，将接收数据分发到 MB-UPF 上的参考点 Nmb9 和/或 MBMS-GW 上的参考点 SGi-mb。

NOTE 1:

MB2-C/U 和 xMB-C/U 是遗留参考点。

NOTE 2:

在 MBSTF 提供 MB2-C/U 的情况下，它仅可用于支持 GC1 和 MB2 接口的 GCS/AS，如 TS 23.468 中所定义。

5.3 基于服务的接口、参考点和功能实体

5.3.0 基于服务的接口

面向 MBS 的 5G 系统架构包含以下基于服务的接口：

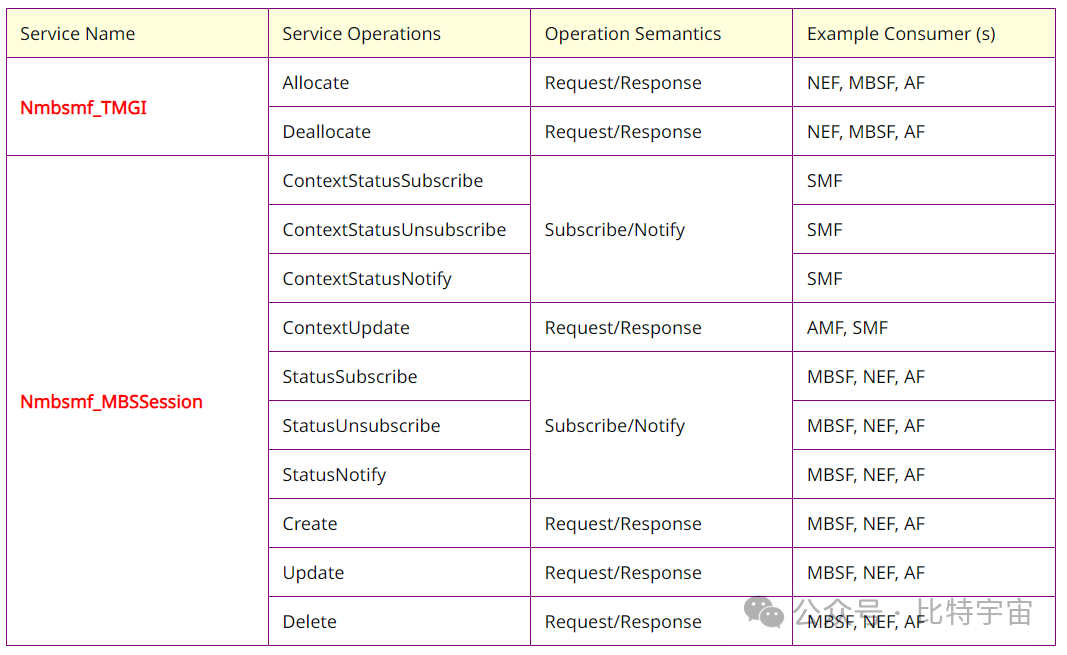

5.3.0.1 MB-SMF Services

NF services provided by MB-SMF

5.3.0.2  Nmbsmf_TMGI service

5.3.0.2.1  General

NF 服务消费者可以使用此服务来请求分配 TMGIs 和释放已分配的 TMGIs。

5.3.0.2.2 Nmbsmf_TMGI_Allocate 服务操作

Service operation name: 服务操作名称：

Nmbsmf_TMGI_Allocate

描述：

此服务由 NF 服务消费者使用，以请求分配 TMGI(s) 或请求刷新先前分配的 TMGI(s)。

输入，必需：

TMGI 的数量。

输入，可选：

需要扩展到期时间的 TMGI(s)。

输出，必需：

TMGI(s)、TMGI(s) 到期时间、结果指示。

输出，可选：

NID。

5.3.0.2.3 Nmbsmf_TMGI_Deallocate 服务操作

ervice operation name: 服务操作名称：

Nmbsmf_TMGI_Deallocate

描述：

NF 服务消费者可以使用此服务来请求发布 TMGI(s)。

输入，必需：

TMGI(s).  TMGI(s)。

输入，可选：

无。

输出，必需：

成功或不成功。

输出，可选：

无。

5.3.0.3 Nmbsmf_MBSSession service

5.3.0.3.1  General

以下是此 NF 服务的关键功能：

• (AMF 或 SMF 与 MB-SMF 之间)，对于多播，NF 服务消费者可以使用此服务来请求接收 MBS 数据或终止接收某个多播 MBS 会话的 MBS 数据，或者对于位置依赖的多播 MBS 会话，请求在服务区内的 MBS 多播会话的一部分；

• 对于多播，允许使用NFs 查询信息（例如QoS信息）关于MBS会话。当UE加入事件发生时，SMF将调用此服务。(从SMF到MB-SMF之间)

• SMF（仅适用于多播）或MBSF/NEF与MB-SMF 之间允许消费NFs 在事件ID和MBS会话（或基于位置的MBS会话）上订阅和取消订阅，这些会话与服务区内MBS会话的一部分相关（仅适用于MBSF/NEF）。

• 通知MBS会话（或对于位置相关MBS会话）中服务区内MBS会话的一部分有关事件，给已订阅的NF；（仅适用于MBSF/NEF），而不适用于SMF（仅用于多播）。

• (MBSF/NEF/AF 和 MB-SMF 之间) 创建/修改/激活/停用/释放多播 MBS 会话，或者对于依赖位置的多播 MBS 会话，该 MBS 会话在服务区内的部分；

• (MBSF/NEF 和 MB-SMF 之间) 创建/修改/启动/停止/释放广播 MBS 会话，或者对于依赖位置的广播 MBS 会话，该广播 MBS 会话在服务区内的部分。

可以由SMF（消费者NF）订阅的与MBS会话上下文相关的事件如下：

• (SMF 和 MB-SMF 之间，仅适用于多播) QoS 更改：当多播 MBS 会话内的 QoS 发生变化时，将发送事件通知，例如添加/删除 QoS flow(s)；

• (仅适用于SMF和MB-SMF之间的多播)多播会话状态（Active、Inactive）；

• (SMF 和 MB-SMF 之间仅适用于多播) 多播 MBS 会话服务区更改（对于位置依赖的广播 MBS 会话，通知涉及会话中的服务区）；

• (仅适用于SMF和MB-SMF之间的多播) 释放多播MBS会话；

• (SMF 和 MB-SMF 之间仅用于多播) 多播会话安全上下文更新。

涉及 MBS 会话或基于位置的 MBS 会话（仅适用于 MBS 会话的特定部分）的以下事件可以由 MBSF、NEF 或 AF（消费者 NF）进行订阅：

• (MBSF/NEF/AF 和 MB-SMF 之间) TMGI 到期导致 MBS 会话释放；

• (MBSF/NEF/AF 和 MB-SMF 之间) 广播交付状态。

NOTE:

可以在第 3 阶段确定是否需要事件 ID。

5.3.0.3.2 Nmbsmf_MBSSession_ContextUpdate service operation

服务操作名称：

Nmbsmf_MBSSession_ContextUpdate

Description: 描述：

NF 服务消费者可以使用此服务来请求或终止多播会话的数据接收，或者对于位置依赖的 MBS 会话，相关于服务区内 MBS 会话的部分。

Inputs, Required: 输入，必需的：

MBS 会话 ID（如果消费者是 AMF：N2 容器（建立或释放，MBS 会话 ID，可能的区域会话 ID，可能的 GTP 隧道信息用于单播传输，可能的跟踪区域 ID），AMF ID，如果消费者是 SMF：SMF ID，MBS 会话 ID，操作（建立或释放）。

Inputs, Optional: 输入，可选：

if consumer is AMF: N2 container (MBS session ID, Possible Multicast DL tunnel info, multicast QoS flow information, session status indication (active/inactive), [MBS service areas]); if consumer is SMF: Multicast DL tunnel info.
如果消费者是 AMF：N2 容器（MBS 会话 ID，可能的多播 DL 通道信息，多播 QoS 流信息，会话状态（Active/Inactive），[MBS 服务区])；如果消费者是 SMF：多播 DL 通道信息。

Outputs, Required: 输出，要求：

Success or not.  成功或不成功。

Outputs, Optional: 输出，可选：

if consumer is AMF: N2 container (MBS Session ID, Possible Multicast DL tunnel info, multicast QoS flow information, session state (Active/Inactive), [MBS service areas]); if consumer is SMF: Multicast DL tunnel info.
如果消费者是 AMF：N2 容器（MBS 会话 ID，可能的多播 DL 通道信息，多播 QoS 流信息，会话状态（Active/Inactive），[MBS 服务区])；如果消费者是 SMF：多播 DL 通道信息。

5.3.0.3.3  mbsmf\_MBSSession\_ContextStatusSubscribe 服务操作

描述：

服务消费者 NF 可以使用此服务操作来请求有关多播会话的信息（例如 QoS 信息），并订阅有关多播会话上下文的事件通知。

Inputs, Required: 输入，必需的：

MBS Session ID, Notification Target Address, Events ID(s).
MBS 会话 ID，通知目标地址，事件 ID(s)。

Inputs, Optional: 输入，可选：

None.  无。

Outputs, Required: 输出，要求：

None.  无。

Outputs, Optional: 输出，可选：

事件信息（例如多播会话的 QoS 信息、多播 MBS 会话状态（Active、Inactive）、本地多播服务的多播会话服务区、多播 MBS 会话的启动时间、多播 DL 通道信息、如果消费者是 SMF：多播 MBS 会话允许任何 UE 加入的指示、多播会话安全上下文。

5.3.0.3.4 Nmbsmf\_MBSSession\_ContextStatusNotify 服务操作

Service operation name: 服务操作名称：

Nmbsmf_MBSSession_ContextStatusNotify
Description: 描述：

此服务操作适用于多播 MBS 会话，由 MB-SMF 用于通知其消费者有关 MBS 会话的事件，或者对于位置依赖的 MBS 会话，有关服务区更改。

Inputs, Required: 输入，必需的：

MBS Session ID, Event ID.
MBS 会话 ID，事件 ID。

Inputs, Optional: 输入，可选：

事件信息（例如 MBS 会话的 QoS 信息、MBS 服务区、区域会话 ID、更新的多播会话安全上下文）。

Outputs, Required: 输出，要求：

操作执行结果指示。

Outputs, Optional: 输出，可选：

Cause.  原因。

5.3.0.3.5 Nmbsmf_MBSSession_ContextStatusUnsubscribe 服务操作

描述：

该服务操作适用于多播 MBS 会话，用于消费者取消 MBS 上下文事件的通知。

Inputs, Required: 输入，必需的：

MBS Session ID.  MBS 会话 ID。

Inputs, Optional: 输入，可选：

None.  无。

Outputs, Required: 输出，要求：

Operation execution result indication.
操作执行结果指示。

Outputs, Optional: 输出，可选：

None.  无。

5.3.0.3.6  Nmbsmf_MBSSession_Create 服务操作

描述：

创建一个新的多播会话或广播会话，或者对于位置依赖的 MBS 会话，该会话的一部分。可选地订阅此 MBS 会话的通知。

Input, Required: 输入，必需的：

MBS 会话 ID（SSM 或 TMGI）或 TMGI 分配请求，MBS 服务类型（多播或广播）。

Input, Optional: 输入，可选

DNN、S-NSSAI、MBS 服务区、区域会话策略 ID、MBS 服务信息（定义在第 6.14 条中）、输入传输地址请求、MBS 开始时间、MBS 终止时间。对多播会话，任意 UE 可加入的指示，多播会话安全上下文。对广播会话，MBS FSA ID。对订阅通知事件 ID，通知目标地址，请求位置相关 MBS 会话，资源共享跨广播 MBS 会话的相关会话 ID，网络共享。

Output, Required: 输出，必需的

Result Indication.  结果指示。

Output, Optional: 输出，可选：

TMGI，NID，TMGI 有效期，原因，MB-UPF 隧道信息，MBS FSA ID（s），区域会话 ID，区域减少信息。

5.3.0.3.7 Nmbsmf_MBSSession_Update 服务操作

Description: 描述：

更新已建立的多播会话或广播会话，或对于位置依赖的 MBS 会话，在服务区内的 MBS 会话的一部分，例如 QoS 更新。

Input, Required: 输入，必需的：

MBS Session ID.  MBS 会话 ID。

Input, Optional: 输入，可选

MBS 服务信息（第 6.14 条定义）、MBS 服务区、对会话的 MBS FSA ID、会话 ID、指示 PCF 必须被联系的指示。对多播，会话状态（Active/Inactive）、更新的多播会话安全上下文。

Output, Required: 输出，必需的

Result Indication.  结果指示。

Output, Optional: 输出，可选：

MBS FSA ID(s), Information of area reduction.
MBS FSA ID(s)，面积减少信息。

5.3.0.3.8 Nmbsmf_MBSSession_****Delete 服务操作

Description: 描述：

释放多播会话或广播会话，或者对于依赖位置的 MBS 会话，则为 MBS 会话中的服务区部分。删除 MBS 会话，并终止对 MBS 会话状态相关事件的通知的订阅（如果有的话）。

Input, Required: 输入，必需的：

MBS Session ID.  MBS 会话 ID。

Input, Optional: 输入，可选[原文：Input, Optional]

Area Session ID.  区域会话 ID。

Output, Required: 输出，必需的

Result Indication.  结果指示。

Output, Optional: 输出，可选：

Cause.  原因。

5.3.0.3.9 Nmbsmf_MBSSession_StatusNotify 服务操作

描述：

此服务操作由 MB-SMF 用于通知其消费者有关 MBS 会话状态更改的信息，或者对于位置依赖的 MBS 会话，则为 MBS 会话的服务区域内的一部分。

Input, Required: 输入，必需的：

MBS Session ID, Event ID.
MBS 会话 ID，事件 ID。

Input, Optional: 输入，可选[原文：Input, Optional]

Event information, Area Session ID.
事件信息，区域会话 ID。

Output, Required: 输出，必需的

Result Indication.  结果指示。

5.3.0.3.10 Nmbsmf_MBSSession_StatusSubscribe 服务操作

Description: 描述：

此服务操作由 NF 服务消费者（例如 NEF、MBSF、AF）使用，以订阅有关 MBS 会话状态的事件的通知，或者对于基于位置的 MBS 会话，该会话中的一部分位于服务区域内。

Input, Required: 输入，必需的：

MBS 会话 ID、事件 ID（可能的多个事件 ID）、通知目标地址。

Input, Optional: 输入，可选[原文：Input, Optional]

Area Session ID.  区域会话 ID。

Output, Required: 输出，必需的

当订阅被接受时：订阅关联 ID。

5.3.0.3.****11 Nmbsmf_MBSSession_StatusUnsubscribe 服务操作

描述：

此服务操作由 NF 服务消费者（例如 NEF、MBSF、AF）使用，用于取消订阅有关 MBS 会话状态的通知，或者对于基于位置的 MBS 会话，该会话在服务区内的部分。

Input, Required: 输入，必需的：

订阅相关ID。

Input, Optional: 输入，可选[原文：Input, Optional]

Area Session ID.  区域会话 ID。

Output, Required: 输出，必需的

Result Indication.  结果显示。

5.3.0.4 PCF Services（待续）
