TS 23.247-多播和广播通信学习(R18)-1

4  一般概念

4.1 多播和广播通信概述

多播和广播服务（MBS）是一种点对多点服务，数据从单个源实体传输到多个接收方，可以是广播服务区内的所有用户，也可以是在 TS 22.146 中定义的多播组中的用户。相应类型的 MBS 会话为：

• Broadcast MBS session  广播 MBS 会话

• Multicast MBS session.  多播 MBS 会话。

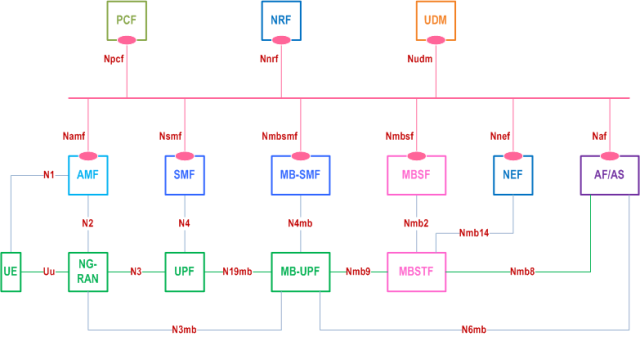

组播和广播服务的 5G 系统架构

MBS 架构遵循 TS23.501 中定义的 5G 系统体系结构原则，使 MBS 数据从 5GS 入口分发到 NG-RAN 节点(s)，然后传输到 UE。MBS 架构提供：

• 有效使用 RAN 和 CN 资源，重点是无线接口效率；

• 有效传输各种多播和广播服务的各种传输方式。

多播/广播服务的漫游功能在本版本中不支持。
多播/广播服务与特定 SMF 服务区域支持拓扑的相互作用在本版本中没有规定。

注释 1：.

对多个 MB-SMF 服务区的广播服务，假定应用了基于位置的 MBS 会话机制。

本版本未规定 MBS 特定计费信息的收集和报告。

MBS 还提供了本地 MBS 服务和基于位置的 MBS 服务等功能，以及多播 MBS 的授权和 QoS 差异化。

MBS 流量从单一数据源（例如应用服务提供商）传递到多个 UE。根据许多因素，可能会使用 5GS 中传递 MBS 流量的 Several delivery methods.

NOTE 2: 注释 2：

为了清晰起见，将交付方式称为 unicast/multicast/broadcast，而不是如下所述。“单播交付”一词指的是使用 3GPP 网络中的 PDU 会话和 3GPP 网络和应用服务器之间的单个 UE 和应用服务器地址（例如 IP 地址）之间的应用数据和信令的机制。它不等同于本条款中定义的 5GC 单个 MBS 流量交付方法。

在 5GC 和 NG-RAN 之间，有两种可能的交付方式来传输 MBS 数据：

• 5GC 单独 MBS 流量交付方法：此方法仅适用于多播 MBS 会话。5GC 接收 MBS 数据包的单个副本，并通过每 UE 的 PDU 会话分别将 MBS 数据包的副本发送给单个 UEs，因此对于每个这样的 UE，都需要将一个 PDU 会话与多播 MBS 会话相关联。

• 5GC 共享 MBS 流量传递方法：此方法适用于广播和多播 MBS 会话。5GC 仅接收 MBS 数据包的一份复制，并将其中的一份复制发送给 NG-RAN 节点，然后 NG-RAN 节点将数据包分发给一个或多个 UE。

5GC 共享 MBS 流量交付方法在所有 MBS 部署中都是必需的。只有在 NG-RAN 部署具有 MBS 的非同质支持的情况下，才需要启用 5GC 单独 MBS 流量交付方法。

对 Multicast MBS 会话，CN 接收到的 MBS 数据包的单个副本可以使用 5GC 个别 MBS 数据流交付方法为某些 UE 交付，并为其他 UE 使用 5GC 共享 MBS 数据流交付方法。

NG-RAN 和 UE 之间，对无线接口上传输 MBS 数据包的传输，有两种交付方法：

• 点对点（PTP）交付方法：NG-RAN 通过无线接口分别向独立的UE(s)传送MBS数据包。

• PTM 交付方法：NG-RAN 通过无线接口将 MBS 数据包的单个副本传送给多个 UE。

NG-RAN 可以使用 PTP/PTM 的组合，将 MBS 数据包交付给 UE。

请注意3:

PTP 和 PTM 的交付方法在RAN WGs中定义。(PTP 和 PTM 的交付方法在RAN工作组中定义。) （注：PTP和PTM分别为 Packet Transfer Protocol 和 Packet Transfer Mode，RAN WGs 为 无线接入网络工作组。）

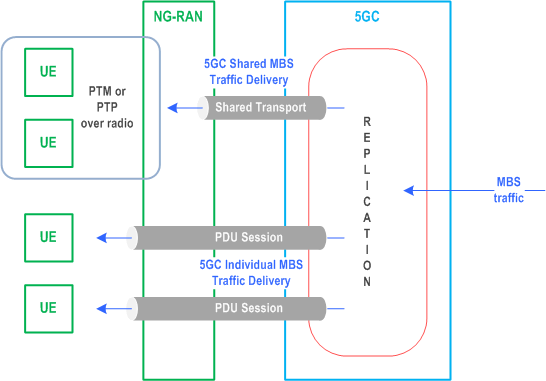

如图所示，可以在同一多播MBS会话中使用5GC共享MBS流量交付方法（使用PTP或PTM交付）和5GC单独MBS流量交付方法。（注：PTP表示点对点，PTM表示点对多点）

Delivery methods

MBS 广播通信，只有 5GC 共享 MBS 流量交付方法（PTM 交付）适用。

对 MBS 多播通信，如果 NG-RAN 节点支持 MBS，则网络应使用 5GC 共享 MBS 流量交付方法进行 MBS 数据传输。

注意事项 4：

例外情况是，UE 在不支持 MBS 的 NG-RAN 节点（使用 5GC 独立 MBS 流量交付方法）和支持 MBS 的 NG-RAN 节点之间移动时，会出现 5GC 共享 MBS 流量交付方法和 5GC 独立 MBS 流量交付方法的临时共存。

对 MBS 多播通信，支持从 5GC 共享 MBS 流量交付方法切换到 5GC 单独 MBS 流量交付方法。支持 UE 在支持 MBS 的 RAN 节点之间的移动，以及从支持 MBS 的 RAN 节点移动到不支持 MBS 的 RAN 节点。

对5GC共享MBS流量传递支持MBS多播通信中PTP和PTM交付方法之间的切换。NG-RAN是PTP和PTM交付方法之间切换的决策点。

4.2 MB 服务

4.2.1 多播数据服务

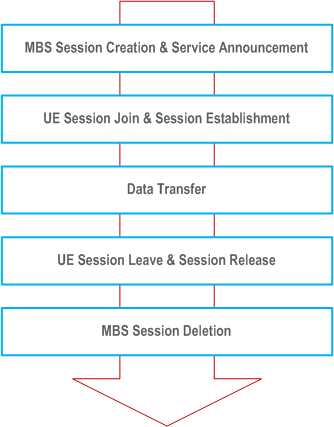

多播数据提供过程

以下是为特定的 UE 执行的阶段：

• UE 会话加入：UE 会话加入是 UE 加入 MBS 会话的过程，即 UE 向 5GC 指示此 UE 想要接收特定 MBS 会话 ID 标识的多播数据。

• UE 会话离开：UE 会话离开是 UE 离开 MBS 会话的过程，即 UE 不再想要接收特定 MBS 会话 ID 标识的多播数据。

以下是为特定服务执行的阶段：

• MBS 会话创建：如 Clause 4.3 所述，Multicast MBS 会话的信息创建过程。此步骤为可选项。

• Service announcement: Service announcement 用于向 UEs 分发有关服务接收所需的信息（例如 IP multicast 地址（es））以及可能的其他服务相关参数（例如服务开始时间）。此步骤为可选项。

• 会话建立：Multicast MBS 会话建立过程，如 Clause 4.3 所述。

• 无数据接收：这是指 5GC 未收到多播数据的阶段。这一步是可选的。

• 数据传输：这是指将多播数据传输到 UEs。

• 会话释放：这是指按照 4.3 节释放多播 MBS 会话的资源。

• 会话删除：Multicast MBS 会话在 clause 4.3 描述的范围内被删除的阶段。

  NOTE: 注意：

  会话建立后，Multicast MBS 会话状态可能会在 AF 或用户平面事件触发的情况下在 Active 和 Inactive 之间切换 several 次，5GC 会在会话建立后更新 Multicast MBS 会话状态向 NG-RAN 节点。

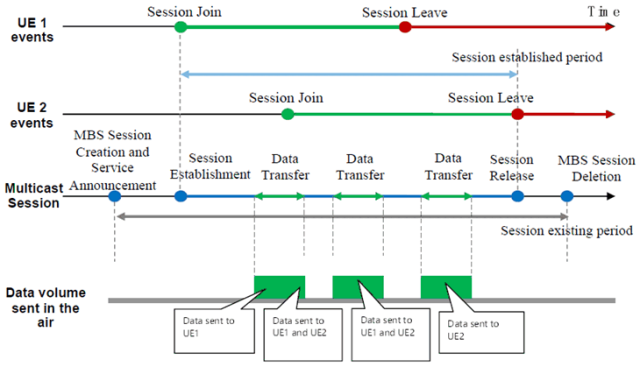

多播数据配备阶段使用以下示例时间线说明:

多播服务时间线示例

4.2.2  Broadcast data provisioning

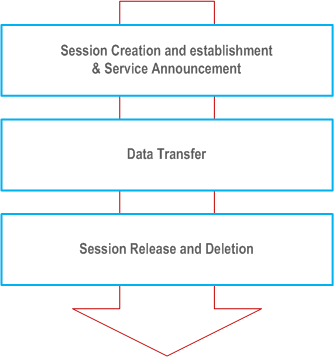

下图描述了广播数据供应的阶段：

Phases of Broadcast data provisioning

为特定服务执行以下阶段：

• MBS 会话创建和建立：AF 使用 MBS 会话创建向 5GC 的 MBS 会话。MBS 会话创建可以发生在多个步骤中（例如，TMGI 分配、有关 MBS 会话的提供信息、请求激活 MBS 会话）。MBS 会话创建的最后一步触发了在 5GC 和 NG-RAN 之间传输 DL 广播数据的资源建立。

  NOTE: 注意：

  对于广播通信，MBS 会话创建和会话建立后，建立的资源不仅是在 5GC 和 NG-RAN 之间，还包括 AF 到 5GC。

• 服务公告：服务公告用于向 UEs 分发有关所需的服务接收（例如 IP 多播地址（es））以及可能的其他服务相关参数（例如服务开始时间）的信息。此步骤可以并行或在 MBS 会话配置后发生。然而，TMGI 分配是必需的。服务公告信息在第 6.11 中定义。

• 数据传输：这是广播数据在空中接口传输的阶段。

• 会话释放和删除：这意味着将不再需要传输广播数据。在会话释放时，释放5GS中的资源，删除广播MBS会话。

广播数据供应阶段的示例时间线如下：

广播服务时间线

4.3  Multicast session state model（待续）
