NGAP学习笔记18-接口管理流程-4

3.7.4 NG Reset

3.7.4.1 General

NG复位程序的目的是在5GC发生故障时，初始化或重新初始化RAN或RAN NGAP UE的部分相关上下文，反之亦然。该程序不影响在NG设置程序等期间交换的应用级配置数据。该程序使用与UE无关的信令。

解释说明：NG Reset 过程的目的是在 5G 核心网或 RAN 出现故障时，初始化或重新初始化 RAN 或部分 RAN NGAP UE 相关的上下文。该过程不会影响在诸如 NG Setup 过程中交换的应用层配置数据。该过程使用非 UE 关联的信令。

3.7.4.2 Successful Operation-成功运行

3.7.4.2.1 NG Reset initiated by the AMF-由AMF启动的NG重置

（1）如果 AMF 发生故障导致部分或全部事务参考信息丢失，就会向 NG-RAN 节点发送 NG RESET 消息。

（2）在接收到NG RESET消息时，NG-RAN节点将释放与NG RESET消息中显式或隐式指示的UE关联有关的NG和Uu上所有已分配资源，并删除包括NGAP ID在内的指示UE上下文。

解释说明：收到 NG RESET 消息后，NG-RAN 节点应释放与 NG 和 Uu 相关的所有已分配资源，这些资源涉及到在 NG RESET 消息中明确或隐含指示的 UE 关联。此外，还需要删除指示的 UE 上下文，包括 NGAP ID。换句话说，NG-RAN 节点需要清除与 NG RESET 消息中指定的 UE 相关的所有信息和资源。

（3）在NG-RAN节点释放了所有分配的NG资源和所有指示的UE关联的UE NGAP ID后，这些关联可用于NG接口上新的与UE相关的逻辑NG连接，NG-RAN节点应以NG响应RESET ACKNOWLEDGE消息。在返回NG RESET ACKNOWLEDGE消息之前，NG-RAN节点不需要等待无线电资源的释放完成。

解释说明：NG-RAN 节点释放了与 NG RESET 消息中指定的 UE 相关的所有资源和 NGAP ID 后，可以将这些 NGAP ID 用于新的 UE 关联的逻辑 NG 连接。NG-RAN 节点会回复 NG RESET ACKNOWLEDGE 消息。在返回 NG RESET ACKNOWLEDGE 消息之前，NG-RAN 节点无需等待无线电资源的释放完成。换句话说，NG-RAN 节点释放资源和回复 ACK 可以并行进行。

（4）如果NG RESET消息包含与UE相关的逻辑NG连接列表IE，则：

（a）NG-RAN节点必须使用AMF UE NGAP ID IE和/或RAN UE NGAP ID IE来明确标识要重置的UE关联。

（b）NG-RAN节点必须在NG RESET ACKNOWLEDGE消息中，为每个要重置的UE关联包含UE-associated Logical NG-connection List IE中的UE-associated Logical NG-connection Item IE。UE-associated Logical NG-connection Item IE应按照在NG RESET消息中接收到的顺序排列，也应包括未知的UE-associated logical NG-connections。在NG RESET消息中收到的空的UE-associated Logical NG-connection Item IE可以在NG RESET ACKNOWLEDGE消息中省略。

（c）如果在UE-associated Logical NG-connection Item IE中包含AMF UE NGAP ID IE以标识一个UE关联，则NG-RAN节点必须在NG RESET ACKNOWLEDGE消息中包含相应的UE-associated Logical NG-connection Item IE中的AMF UE NGAP ID IE。

（d）如果在UE-associated Logical NG-connection Item IE中包含RAN UE NGAP ID IE以标识一个UE关联，则NG-RAN节点必须在NG RESET ACKNOWLEDGE消息中包含相应的UE-associated Logical NG-connection Item IE中的RAN UE NGAP ID IE。

Interactions with other procedures:

如果收到NG RESET消息，则在NG RESET消息中显式或隐式指示的，与UE关联相关的同一个NG接口上的任何其他正在进行的过程（另一个NG重置过程除外）都应中止。

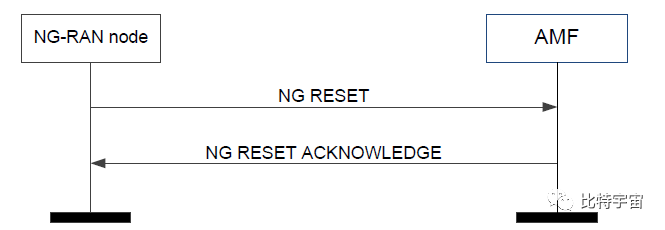

3.7.4.2.2 NG Reset initiated by the NG-RAN node-由NG-RAN节点启动的NG重置

（1）如果NG-RAN节点发生故障而导致某些或所有事务参考信息丢失，则应将NG RESET消息发送给AMF。

解释说明：当其中的一个节点发生故障时，可能会导致部分或全部交易参考信息丢失。在这种情况下，NG-RAN会发送NG RESET消息到AMF，以通知AMF发生了故障并请求重置。这样可以确保移动网络的稳定性和可靠性。

（2）在接收到NG RESET消息后，AMF将释放与NG RESET消息中显式或隐式指示的UE关联有关的NG上的所有已分配资源，并删除所指示的UE关联的NGAP ID。

解释说明：在移动网络中，AMF是核心网的一部分，用于管理和控制与用户设备之间的通信。当NG RESET消息到达AMF时，意味着NG-RAN发生了故障并需要重置。为了实现重置，AMF需要释放之前分配给相关UE关联的所有资源，并将这些关联从网络中删除。这些UE关联可能是在NG RESET消息中明确指定的，也可能是在消息中隐含地指定的。无论是明确指定还是隐含指定，AMF都需要释放与这些关联相关的所有资源，并移除其NGAP ID，以确保网络稳定性和可靠性。

（3）在AMF释放了所有可用于NG接口上新的与UE相关的逻辑NG连接的指示的UE关联的所有分配的NG资源和UE NGAP ID后，AMF将以NG RESET ACKNOWLEDGE消息进行响应。

解释说明：在AMF释放了与NG RESET消息中指定的所有UE关联相关的所有资源和NGAP ID后，可以利用这些资源建立新的与UE关联的逻辑NG连接。当AMF可以使用这些资源建立新的UE关联的逻辑NG连接时，它将向NG-RAN发送NG RESET ACKNOWLEDGE消息，以确认已成功重置并准备好接受新的UE关联。

NG RESET ACKNOWLEDGE消息是一个确认消息，它表示AMF已经执行了NG RESET消息中指定的操作，并已准备好与新的UE关联建立逻辑NG连接。此消息是NG RESET消息的响应，并在网络中传递，以便与NG-RAN的通信得以重新建立。

（4）如果NG RESET消息包含与UE相关的逻辑NG连接列表IE，则：

（a）AMF将使用AMF UE NGAP ID IE和/或RAN UE NGAP ID IE明确标识要重置的UE关联。

（b）AMF在NG RESET ACKNOWLEDGE消息中应包括与每个要重置的UE关联相关的逻辑NG连接项IE。这些逻辑NG连接项IE应该在UE关联相关的逻辑NG连接列表IE中，且应按照NG RESET消息中接收到的顺序排列，同时也包括未知的UE关联的逻辑NG连接。在NG RESET消息中收到的空的UE关联的逻辑NG连接项IE，在NG RESET ACKNOWLEDGE消息中可以省略。当AMF向NG-RAN发送NG RESET ACKNOWLEDGE消息时，应包括UE-associated Logical NG-connection List IE。在此列表中，每个UE关联都应该对应一个UE-associated。

（c）如果在UE关联相关的逻辑NG连接项IE中包含AMF UE NGAP ID IE，那么AMF在NG RESET ACKNOWLEDGE消息中应该包括相应的AMF UE NGAP ID IE。这意味着，当UE关联相关的逻辑NG连接被重置后，AMF需要在NG RESET ACKNOWLEDGE消息中确认这些连接的AMF UE NGAP ID，以便与NG-RAN进行通信并确保网络稳定性和可靠性。

在NG RESET ACKNOWLEDGE消息中包含AMF UE NGAP ID IE有助于确保在UE重新连接时能够正确地重新建立逻辑NG连接。这个IE包含了AMF的标识符，使得NG-RAN能够识别新连接的AMF并将其路由到正确的AMF。因此，AMF需要确保在NG RESET ACKNOWLEDGE消息中包含所有需要的信息，以便在UE重新连接时确保正确的路由和通信。

（d）如果RAN UE NGAP ID IE包含在UE关联相关的逻辑NG连接项IE中，那么AMF应在NG RESET ACKNOWLEDGE消息中包括相应的RAN UE NGAP ID IE。这意味着，当UE关联相关的逻辑NG连接被重置后，AMF需要在NG RESET ACKNOWLEDGE消息中确认这些连接的RAN UE NGAP ID，以便与NG-RAN进行通信并确保网络稳定性和可靠性。

RAN UE NGAP ID IE用于标识UE在NG-RAN侧的逻辑连接，它在UE建立连接时由NG-RAN分配。因此，当UE关联相关的逻辑NG连接被重置时，RAN UE NGAP ID IE也需要被重置。在NG RESET ACKNOWLEDGE消息中包含RAN UE NGAP ID IE有助于确保在UE重新连接时能够正确地重新建立逻辑NG连接，并且确保UE在NG-RAN侧能够正确地路由到新的逻辑连接。

因此，AMF需要确保在NG RESET ACKNOWLEDGE消息中包含所有需要的信息，包括RAN UE NGAP ID IE，以便在UE重新连接时确保正确的路由和通信。

Interactions with other procedures:

如果接收到NG RESET消息，任何在同一NG接口上正在进行的与NG RESET消息中明确或隐含指示的UE关联相关的其他流程（除了另一个NG重置过程）都应该被中止。

这意味着，当接收到NG RESET消息时，AMF应该立即停止当前正在进行的与该UE关联相关的其他任何流程。这可以避免可能发生的冲突或不一致，并确保NG-RAN和AMF之间的通信能够恢复到一个稳定的状态。此外，这可以减少网络中的延迟和错误，并提高系统的性能和可靠性。

因此，NG RESET消息是一种强制性的措施，用于终止与UE关联相关的任何正在进行的流程，以便确保系统的正常运行。当接收到NG RESET消息时，AMF应该立即停止其他流程，并按照规范执行NG RESET过程，以确保网络的稳定性和可靠性。

3.7.4.3 Abnormal Conditions-异常情况

3.7.4.3.1 Abnormal Condition at the 5GC-5GC的异常情况

如果NG RESET消息包括UE-associated Logical NG-connection List IE，但是对于UE-associated Logical NG-connection Item IE，既没有AMF UE NGAP ID IE，也没有RAN UE NGAP ID IE，则AMF将忽略该UE-associated Logical NG-connection Item IE。AMF可以在NG RESET ACKNOWLEDGE消息中返回空的UE-associated Logical NG-connection Item IE，这些空的UE-associated Logical NG-connection Item IE应该包含在UE-associated Logical NG-connection List IE中。

解释说明：简单来说，如果在NG RESET消息中包含了UE-associated Logical NG-connection List IE，但是没有AMF UE NGAP ID IE和RAN UE NGAP ID IE，那么AMF将忽略这个UE-associated Logical NG-connection Item IE，这个UE-associated Logical NG-connection Item IE不会被处理。但是，为了保持消息的一致性，AMF可以在NG RESET ACKNOWLEDGE消息中返回空的UE-associated Logical NG-connection Item IE。

这意味着AMF只会处理包含AMF UE NGAP ID IE或RAN UE NGAP ID IE的UE-associated Logical NG-connection Item IE。对于不包含这些信息的UE-associated Logical NG-connection Item IE，AMF将忽略它们，并返回空的UE-associated Logical NG-connection Item IE以保持消息的一致性。

3.7.4.3.2 NG-RAN的异常情况

如果NG RESET消息包括UE-associated Logical NG-connection List IE，但是对于UE-associated Logical NG-connection Item IE，既没有AMF UE NGAP ID IE，也没有RAN UE NGAP ID IE，则NG-RAN节点将忽略该UE-associated Logical NG-connection Item IE。NG-RAN节点可以在NG RESET ACKNOWLEDGE消息中返回空的UE-associated Logical NG-connection Item IE，这些空的UE-associated Logical NG-connection Item IE应该包含在UE-associated Logical NG-connection List IE中。

解释说明：简单来说，如果在NG RESET消息中包含了UE-associated Logical NG-connection List IE，但是没有AMF UE NGAP ID IE和RAN UE NGAP ID IE，那么NG-RAN节点将忽略这个UE-associated Logical NG-connection Item IE，这个UE-associated Logical NG-connection Item IE不会被处理。但是，为了保持消息的一致性，NG-RAN节点可以在NG RESET ACKNOWLEDGE消息中返回空的UE-associated Logical NG-connection Item IE。这意味着NG-RAN节点只会处理包含AMF UE NGAP ID IE或RAN UE NGAP ID IE的UE-associated Logical NG-connection Item IE。对于不包含这些信息的UE-associated Logical NG-connection Item IE，NG-RAN节点将忽略它们，并返回空的UE-associated Logical NG-connection Item IE以保持消息的一致性。

3.7.4.3.3 Crossing of NG RESET Messages

如果NG-RAN节点中正在进行NG重置过程，并且NG-RAN节点从同一个NG接口上的对等实体接收到与先前请求重置的一个或几个UE关联有关的NG RESET消息，则显式或隐式指示在收到的NG RESET消息中，NG-RAN节点应按照NG RESET ACKNOWLEDGE消息进行响应。

如果在AMF中正在进行NG重置过程，并且AMF从同一个NG接口上的对等实体接收到与先前请求重置的一个或几个UE关联相关的NG RESET消息，则在接收到的NG RESET消息中显式或隐式指示，AMF必须以NG RESET ACKNOWLEDGE消息作为响应。
