5G网络切片端到端总体技术要求-学习-3

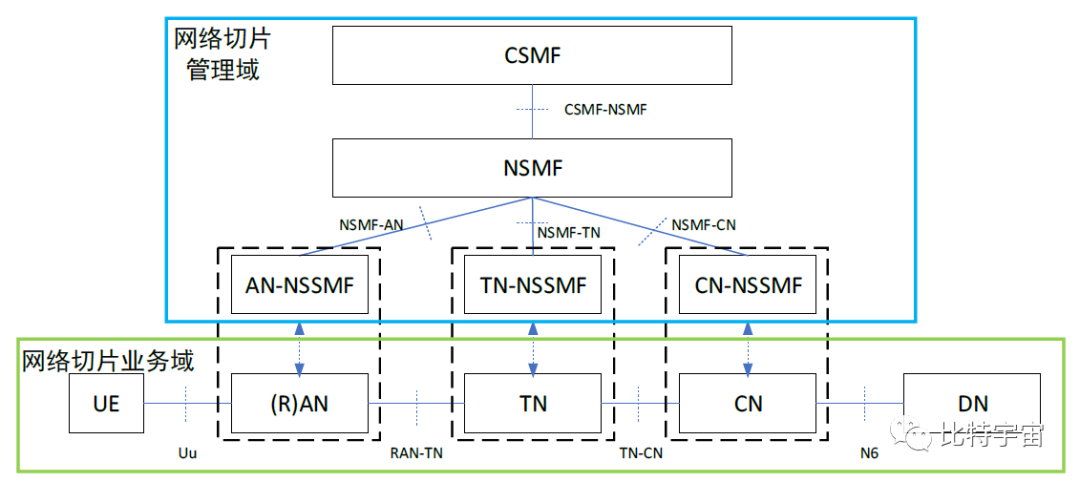

3. 接口功能要求

3.1 业务域接口功能要求

Uu接口：UE和(R)AN之间的接口，负责UE和RAN之间的接入层信令交互和数据交互。

(R)AN-TN接口：(R)AN和TN之间的接口，负责RAN和TN之间的信令和数据交互。

(R)AN-CN接口：(R)AN和CN之间的接口，CN的AMF与(R)AN之间的N2接口用于信令面交互，而CN中的UPF和(R)AN之间N3接口用于用户面交互。

CN-TN接口：负责将在CN和AN之间信令和数据交互在TN传输。CN域和TN域根据本子域下发的配置信息，根据报文中切片对应的TN域切片标识（例如VLAN ID）， 保证报文在对应的切片进行处理。

3.2 NSMF 和AN-NSSMF 的接口功能要求

该接口用于NSMF调用 AN-NSSMF完成接入网的切片子网生命周期管理以及操作维护等功能，具体内容包括：

（1）接口安全认证

 在NSMF和AN-NSSMF通信之前，实现NSMF和AN-NSSMF之间的安全认证,建立安全通道。

（2）切片子网生命周期管理功能

 在切片子网生命周期管理流程中，NSMF调用AN-NSSMF完成切片子网创建、更新、终止、 查询操作。

（3）操作维护管理

 支持NSMF维护AN切片子网的性能管理和故障监控等。

3.3 NSMF 和TN-NSSMF 的接口功能要求

该接口用于NSMF调用 TN-NSSMF完成承载网的切片子网生命周期管理以及操作维护等功能，具体内容包括：

（1）接口安全认证

 在NSMF和TN-NSSMF通信之前，NSMF和TN-NSMF需要进行安全认证，建立安全访问通道。

（2）切片子网生命周期管理

 在切片子网生命周期管理流程中，NSMF调用TN-NSSMF完成切片子网创建、更新、终止、 查询操作。

（3）操作维护管理

 支持NSMF维护TN切片子网的性能管理和故障监控等。

3.4 NSMF 和CN-NSSMF 的接口功能要求

该接口用于NSMF调用 CN-NSSMF完成核心网的切片子网生命周期管理以及操作维护等功能，具体内容包括：

（1）接口安全认证

 在NSMF和CN-NSSMF通信之前，NSMF和CN-NSMF进行安全认证，建立安全访问通道。

（2）切片子网生命周期管理

 在子网切片生命周期管理流程中，NSMF调用CN-NSSMF完成切片子网创建、激活、去激活、更新、终止、查询操作；

（3）操作维护管理

 支持NSMF维护CN切片子网的性能管理和故障监控等。

4、安全要求

4.1 网络切片管理安全要求

端到端网络切片系统在创建/修改/终止一个网络切片实例时的安全应满足如下要求：

（1）在执行网络切片实例的创建、修改和终止之前，应对相应的请求者进行认证和授权；

（2）端到端网络切片系统中NSMF与各子域NSSMF间在通信之前需要进行认证；

（3）端到端网络切片系统中NSMF与各子域NSSMF在通信时需要对数据传输信息进行安全保护。

4.2 网络切片实例和终端用户之间的安全要求

网络切片实例在运行时，该网络切片实例和终端用户之间的安全应满足以下要求：

（1）Allowed S-NSSAI只授权给完成了主认证之后的UE；

（2）网络切片特定的认证和授权使用与3GPP签约凭证不同的用户ID和凭证；

（3）网络切片特定的认证与授权基于EAP认证框架；

（4）支持AAA发起网络切片特定的重认证与重授权；

（5）支持AAA发起网络切片授权撤销。

5、计费要求

网络切片计费的目的是针对网络切片业务的需求，在 5G 数据流量计费基础上，对选定的一组网络切片计费量纲进行计费。在计费系统中运营商的业务可以将网络切片计费的多量纲计费数据关联到切片用户的数据流量的计费量纲。支持计费策略配置，支持按流量计费、包月计费等。

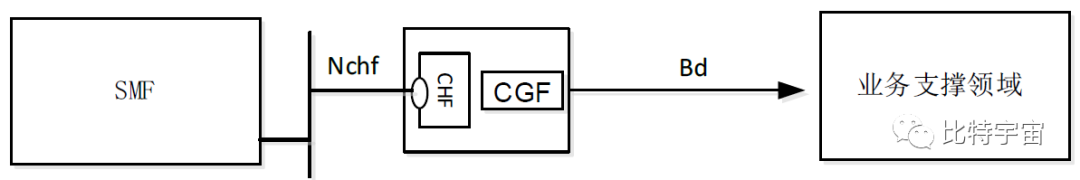

网络切片计费基于移动网络计费架构，定义与网络切片计费需求对应的计费信息、计费接口和计费话单。5G 网络数据流量计费基于3GPP TS 32.255 中定义的5G 网络数据连接计费架构、计费场景、计费服务、计费信息和计费话单定义。如图所示，计费系统独立于网络切片实例部署：

5G网络数据流量计费架构

****5.1、网络切片计费应支持：

（1）基于不同切片进行计费，基于切片ID汇总用户级计费数据生成切片计费；

（2）基于网络切片的多量纲计费

 基于网元SLA统计，包括在线用户数、在线会话数/连接数、时延、吞吐量等生成切片多量纲计费；

 网络切片的属性，包括最大用户数、最大会话/连接数、覆盖范围（如全局、本地）等多量纲计费。

5.2、网络切片性能分析计费中包括如下计费信息，作为网络切片性能计费的可选计费量纲：

（1）时延；

（2）吞吐量

（3）最大丢包率；

（4）业务体验统计信息；

（5）会话数；

（6）注册用户数；

（7）切片负载信息。

6、关键流程

6.1 切片部署流程

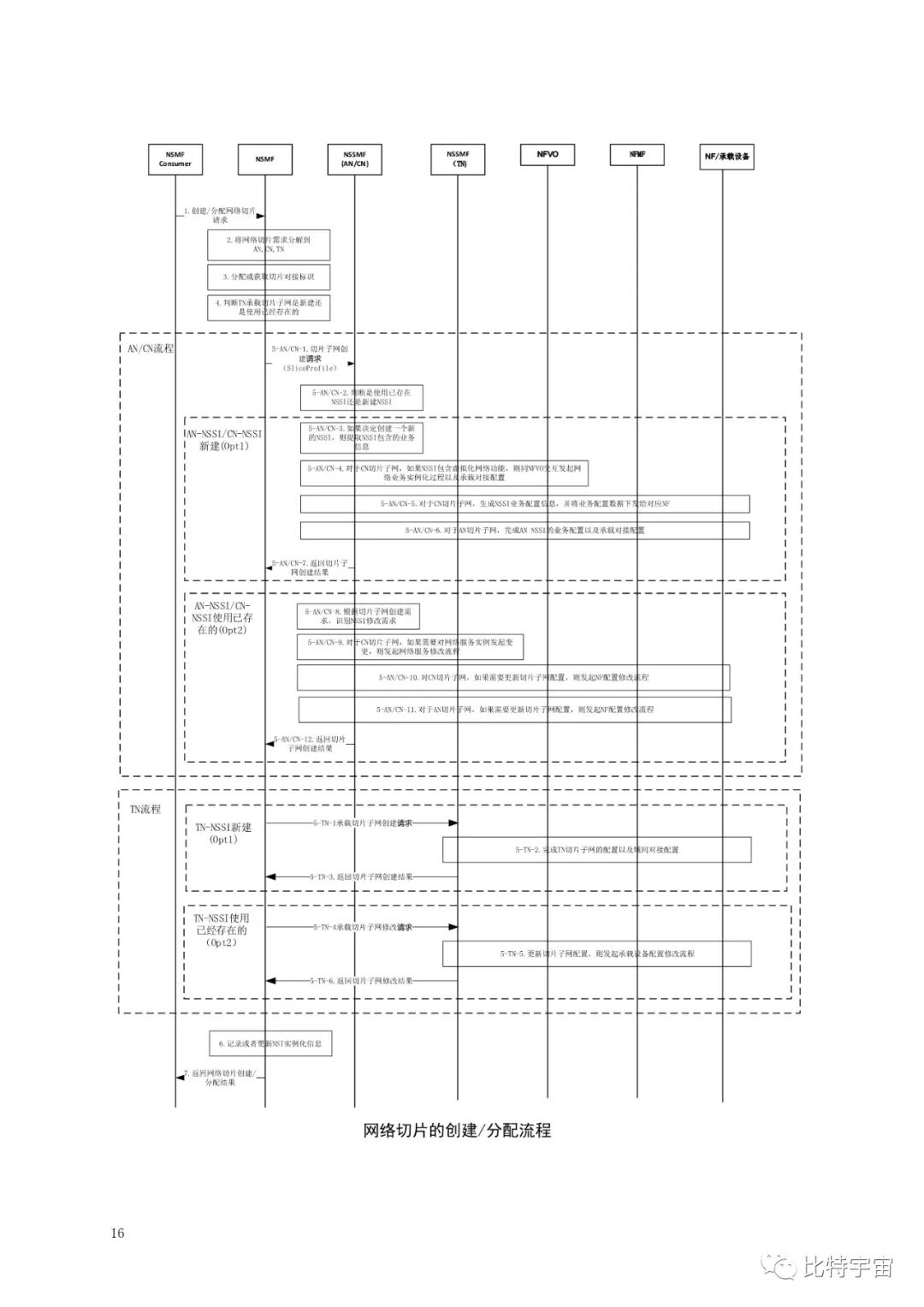

6.1.1 网络切片的创建/分配

步骤1：NSMF接收到CSMF或者授权的第三方的网络切片创建/分配请求，请求消息包括网络切片业务需求。

步骤2：NSMF将网络切片业务需求分解成无线、承载、核心网的切片子网业务需求。

步骤3：NSMF分配或获取和承载网业务对接所使用的切片对接标识，如VLAN ID。

步骤4：对于切片子网是新建还是使用已经存在的判断，TN与AC/CN有所不同。TN 的判断在NSMF， AN/CN的判断分别在AN-NSSMF 和CN-NSSMF。本步骤为 NSMF判断TN承载切片子网是新建还是使用已经存在的。同时，说明一下，对于后续的TN流程与 AN/CN流程，二者间不存在时序关系。

对于AN/CN流程：

步骤5-AN/CN-1：NSMF向AN/CN子域切片管理器NSSMF 下发切片子网创建请求，请求消息包含切片子网业务需求以及切片对接标识信息。对于新建NSSI 的场景，执行步骤5-AN/CN-2到步骤：

5-AN/CN-7的流程；对于使用已存在 NSSI的场景，执行步骤5-AN/CN-8到步骤5-AN/CN-12的流程。

步骤5-AN/CN-2：子域NSSMF 根据收到的切片子网业务需求，决定使用已经存在的 NSSI还是创建一个新的NSSI。

步骤5-AN/CN-3：如果决定创建一个新的 NSSI，则提取 NSSI包含的业务信息。

步骤5-AN/CN-4：对于CN切片子网，如果新建NSSI包含虚拟化网络功能 VNF，则NSSMF同NFV NFVO交互完成网络服务的实例化流程，同时核心网NSSMF根据接收到的切片对接标识，完成核心网切片子网和承载网切片子网之间用户面的对接。

步骤5-AN/CN-5：对于CN切片子网，CN-NSSMF根据切片子网业务需求，给NSSI内网络功能下发切片相关配置。

步骤5-AN/CN-6：对于AN切片子网，AN-NSSMF根据切片子网业务需求以及切片对接标识，完成 AN切片子网的配置以及和承载网切片子网的对接配置。

步骤5-AN/CN-7：AN/CN子域 NSSMF完成切片子网实例创建，给 NSMF发送切片子网创建结果。

步骤5-AN/CN-8：根据切片子网创建需求，识别 NSSI 修改需求。

步骤5-AN/CN-9：对于CN切片子网，如果需要对网络服务实例发起变更，则CN-NSSMF 同NFV NFVO交互完成网络服务实例的修改。

步骤5-AN/CN-10：对于CN切片子网，如果切片子网实例包含的网络功能的业务配置需要变更，则发起网络功能业务配置修改流程。

步骤5-AN/CN-11：对于AN 切片子网，如果切片子网配置需要变更，则发起配置修改流程。

步骤5-AN/CN-12：AN/CN子域NSSMF完成切片子网实例创建，给 NSMF发送切片子网创建结果。

对于TN流程：

对于新建NSSI的场景，执行步骤5-TN-1到步骤5-TN-3的流程；对于使用已存在 NSSI的场景，执行步骤5-TN-4到步骤5-TN-6的流程。

步骤5-TN-1：NSMF向TN子域切片管理器 NSSMF发送切片子网创建请求，请求消息包括切片子网业务需求以及切片对接标识信息。

步骤5-TN-2：TN-NSSMF根据切片子网业务需求以及切片对接标识，完成承载切片子网的配置以及和AN/CN切片子网的对接配置。

步骤5-TN-3：TN-NSSMF完成切片子网实例创建，给NSMF发送切片子网创建结果。

步骤5-TN-4：NSMF向TN子域切片管理器 NSSMF发送切片子网修改请求，请求消息包括切片子网业务需求以及切片对接标识信息。

步骤5-TN-5：更新TN切片子网配置，发起承载设备配置修改流程。

步骤5-TN-6：TN-NSSMF完成切片子网实例修改，给NSMF发送切片子网修改结果。

步骤6：NSMF收到AN/TN/CN 各子域NSSMF的响应后，记录或者更新NSI实例化信息。

步骤7：NSMF返回切片实例创建/分配结果。

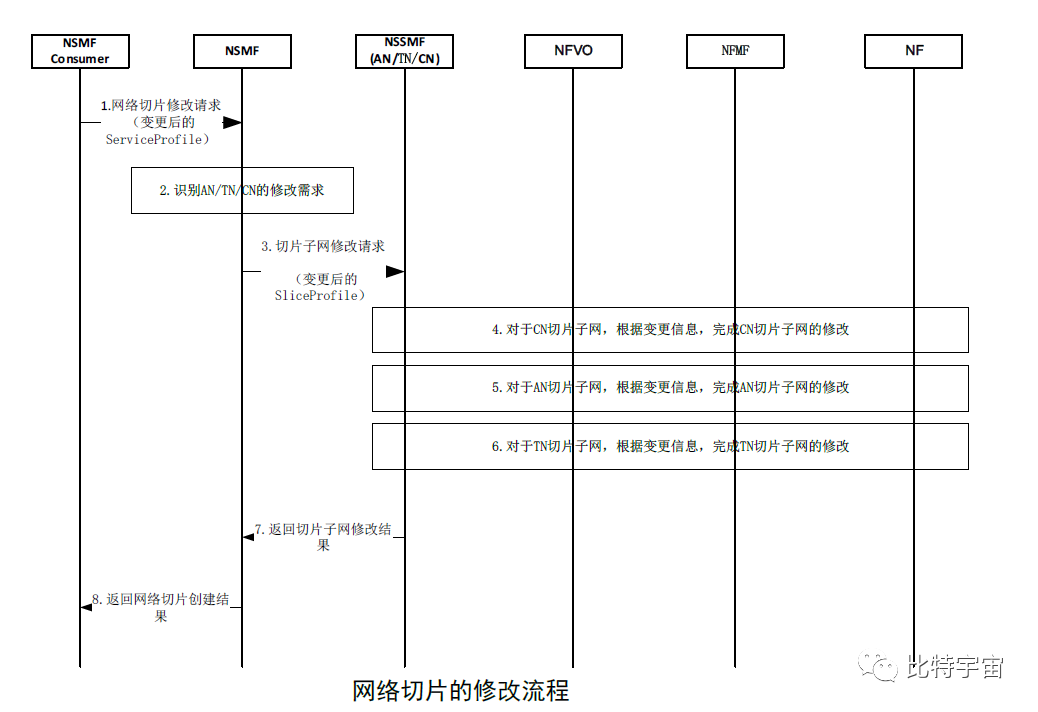

6.1.2 网络切片的修改

步骤1：NSMF接收到网络切片修改请求，携带变更后的 ServiceProfile。

步骤2：NSMF根据变更后的ServiceProfile识别每个 NSSI的变更需求。

步骤3：NSMF将切片子网更新需求发给子域NSSMF。

步骤4：对于CN切片子网，CN-NSSMF根据变更需求，完成 CN切片子网实例的修改。如需要，同NFVO交互完成NS实例的更新，同NFMF交互完成NF业务配置更新。

步骤5：对于AN切片子网，AN-NSSMF根据变更需求，完成 AN切片子网实例的修改，如需要，同NFMF交互完成业务配置信息的更新。

步骤6：对于TN切片子网，TN-NSSMF根据变更需求，完成 TN切片子网实例的修改，如需要，完成配置信息的更新。

步骤7：子域NSSMF返回NSSI修改结果。

步骤8：NSMF返回网络切片修改结果。
